Dalam pengoperasian desiccant air dryer, ada satu masalah yang sangat sulit diidentifikasi: dryer terlihat beroperasi normal, tetapi outlet pressure dew point secara bertahap meningkat atau menjadi tidak stabil.
Dalam beberapa kasus, root cause bukanlah jumlah desiccant yang tidak mencukupi atau regeneration setting yang tidak tepat. Penyebabnya adalah channeling di dalam adsorption bed.

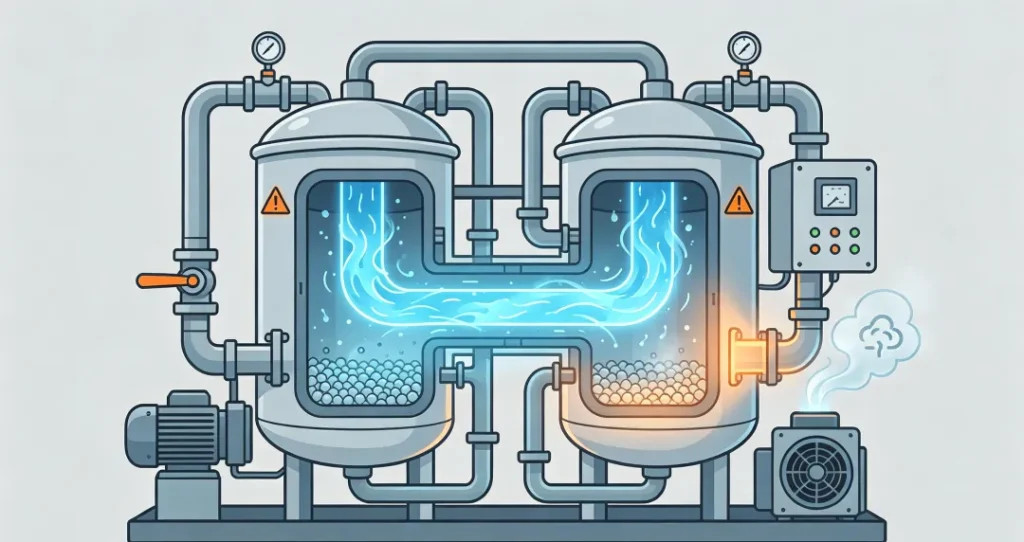

Channeling terjadi ketika compressed air tidak lagi mengalir secara merata melalui desiccant. Sebaliknya, sebagian besar udara mengikuti lower-resistance paths melalui bagian tertentu dari bed, sementara area lainnya menerima airflow yang lebih sedikit.
Akibatnya, desiccant yang berada pada high-flow paths menjadi lebih cepat dipenuhi moisture, sementara bagian lain dari adsorption bed tidak dimanfaatkan secara optimal.
Hal ini dapat menyebabkan:
- Effective adsorption capacity berkurang
- Premature moisture breakthrough
- Pressure dew point tidak stabil
- Regeneration demand meningkat
- Pressure loss lebih tinggi
- Desiccant deterioration lebih cepat
Karena itu, mencegah channeling membutuhkan lebih dari sekadar mengganti desiccant. Airflow distribution, desiccant filling, operating conditions, tower switching, filtration, dan preventive maintenance semuanya harus dipertimbangkan.
Apa Penyebab Channeling pada Adsorption Dryer?
Channeling jarang disebabkan oleh satu masalah yang berdiri sendiri. Biasanya, kondisi ini berkembang ketika airflow distribution dan kondisi fisik desiccant bed mulai memburuk.
1. Uneven Airflow Distribution
Compressed air harus mengalir melalui adsorption bed seuniform mungkin.
Jika internal air distributor rusak, mengalami restriction, dikonfigurasi secara tidak tepat, atau tidak mampu mendistribusikan inlet flow secara merata, lebih banyak udara dapat melewati area tertentu dari desiccant bed. Area tersebut kemudian menjadi preferential flow paths.
Setelah preferential path terbentuk, udara akan berulang kali mengikuti jalur lower-resistance yang sama daripada memanfaatkan seluruh cross-sectional area dari adsorption bed.
Akibatnya, effective desiccant utilization menjadi lebih rendah.
Inilah alasan mengapa airflow-distribution design sangat penting pada regenerative dryer. Flow distributor yang dirancang dengan tepat dapat meningkatkan desiccant utilization sekaligus mempertahankan compressed-air pressure drop yang rendah.
2. Desiccant Settlement, Attrition, dan Voids
Kondisi fisik desiccant bed secara langsung memengaruhi airflow.
Selama operasi jangka panjang, adsorption-regeneration cycle yang berulang, pressure fluctuation, airflow impact, dan mechanical movement dapat menyebabkan berbagai perubahan pada bed:
| Bed Condition | Possible Effect |
|---|---|
| Desiccant settlement | Menyebabkan bed density tidak merata |
| Particle attrition | Menghasilkan fine desiccant dust |
| Broken particles | Mengubah local airflow resistance |
| Voids | Menciptakan lower-resistance airflow paths |
| Uneven filling | Menghambat pemanfaatan adsorption bed secara merata |
| Contamination | Dapat membatasi area tertentu dan mengalihkan airflow |
Ketika resistance menjadi tidak merata, compressed air secara alami cenderung mengikuti jalur yang lebih mudah. Hal ini secara bertahap dapat memperkuat channeling pattern.
Desain modular adsorption air dryer Lingyu mengatasi masalah seperti uneven airflow distribution, adsorption dead zone, channeling, tunneling, attrition, dan dusting melalui internal airflow dan desiccant-filling structure.
3. Excessive Airflow Melalui Dryer
Dryer yang terus-menerus beroperasi di atas effective capacity dapat mengalami airflow velocity yang lebih tinggi melalui adsorption bed.
Hal ini mengurangi effective contact time antara compressed air dan desiccant serta dapat meningkatkan mechanical stress pada bed.
Masalah yang sama dapat terjadi ketika actual operating pressure jauh lebih rendah daripada kondisi yang digunakan untuk menentukan rating dryer.
Pada pressure yang lebih rendah, volumetric airflow yang terkait dengan mass flow tertentu akan meningkat.
Kemungkinan dampaknya meliputi:
- Increased bed disturbance
- Pressure drop lebih tinggi
- Adsorption time lebih pendek
- Risiko preferential airflow paths lebih besar
Ini merupakan salah satu alasan mengapa dryer harus dipilih berdasarkan actual operating conditions, bukan hanya compressor nameplate flow.
Untuk penjelasan lebih lanjut, lihat cara memilih desiccant air dryer dan menghindari kesalahan sizing yang umum.
4. Pressure Fluctuations Selama Tower Switching
Twin-tower dryer secara berulang berpindah antara adsorption, regeneration, depressurization, repressurization, dan tower switching.
Jika pressure transition tersebut tidak dikontrol dengan baik, perubahan pressure yang terjadi dapat memberikan mechanical stress yang tidak diperlukan pada desiccant bed.
Karena itu, reliable repressurization dan pressure equalization sangat penting.
Regenerative dryer Lingyu menggunakan automatic repressurization sebelum valve switching untuk menstabilkan vessel pressure, mengurangi pressure fluctuation, dan meminimalkan impact pada desiccant.
Abnormal switching, valve leakage, atau incorrect sequencing harus diperiksa jika dicurigai terjadi channeling atau excessive desiccant movement.
Untuk troubleshooting terkait, lihat cara troubleshooting abnormal switching pada desiccant air dryer.
Cara Mengurangi Risiko Channeling
Pencegahan channeling dimulai dengan mempertahankan uniform airflow dan adsorption bed yang stabil secara mekanis.
Tingkatkan Airflow Distribution
Inlet airflow harus didistribusikan ke seluruh adsorption section seuniform mungkin.
Internal distributor harus dirancang dan dirawat agar compressed air tidak terkonsentrasi secara berlebihan pada satu area bed.
Selama maintenance, periksa internal airflow component yang terkait untuk memastikan tidak terdapat contamination, blockage, deformation, atau damage.
Tujuannya bukan sekadar meminimalkan pressure drop. Airflow system yang baik harus menyeimbangkan low resistance dengan uniform desiccant utilization.
Modular adsorption air dryer Lingyu menggunakan straight-through adsorption-chamber arrangement bersama inlet-air buffer structure dan specialized desiccant filling design yang ditujukan untuk mengurangi uneven airflow, dead zone, channeling, dan desiccant attrition.
Pertahankan Uniform Desiccant Bed
Ketika desiccant dipasang atau diganti, ikuti specified filling procedure dari manufacturer.
Tujuannya adalah menghindari large void, uneven bed height, dan inconsistent packing density.
Selama maintenance, periksa tanda-tanda settlement, dusting, broken particles, contamination, dan abnormal void formation.
Jika ditemukan deterioration yang parah, hanya menambahkan fresh desiccant di atas damaged bed mungkin tidak menyelesaikan airflow problem. Kondisi keseluruhan adsorption bed harus dievaluasi.
Untuk panduan maintenance terkait, lihat cara mencegah desiccant dust carryover pada adsorption air dryer.
Jaga Dryer Tetap dalam Specified Operating Conditions
Pencegahan channeling juga berkaitan erat dengan dryer loading.
Kontrol Actual Airflow
Continuous overload harus dihindari.
Bandingkan actual plant airflow dengan rated capacity dryer dan lakukan koreksi selection berdasarkan actual operating conditions.
Berikan perhatian khusus jika production demand telah meningkat sejak dryer pertama kali dipasang.
Dryer yang bekerja dengan baik beberapa tahun lalu dapat mengalami overload setelah penambahan compressor, production line, atau downstream equipment.
Periksa Inlet Pressure
Operating pressure harus tetap berada dalam range yang ditentukan untuk model yang terpasang.
Sebagai contoh, beberapa regenerative dryer series Lingyu menggunakan:
Rated inlet pressure: 0,7 MPa
Standard operating pressure range: 0,6–1,0 MPa
Konfigurasi lain mungkin tersedia untuk pressure yang berbeda.
Nilai tersebut tidak boleh dianggap sebagai universal limit untuk semua dryer. Selalu gunakan technical data dari model tertentu.
Kontrol Inlet Temperature
Prinsip yang sama berlaku untuk inlet temperature.
Untuk beberapa conventional heatless dan heated-purge adsorption dryer series Lingyu:
Rated inlet temperature: 10–30°C
Maximum inlet temperature: ≤40°C
Teknologi lainnya—terutama heat-of-compression dryer—beroperasi dalam temperature conditions yang sangat berbeda.
Karena itu, aturan yang tepat adalah mempertahankan inlet temperature dalam specified operating range dari dryer technology dan model yang dipilih.
Inlet temperature yang lebih tinggi daripada design condition dapat meningkatkan moisture load pada adsorption bed dan mengurangi effective drying performance.
Optimalkan Adsorption dan Regeneration Cycle
Operating cycle juga memengaruhi kondisi mekanis desiccant bed.
Tower switching harus mengikuti sequence yang dirancang untuk dryer.
Unnecessary switching dapat meningkatkan valve cycle, pressure transition, dan regeneration loss, sedangkan adsorption period yang terlalu panjang untuk actual moisture load dapat menyebabkan premature breakthrough.
Cycle yang tepat bergantung pada:
- Airflow
- Inlet moisture loading
- Pressure dew point requirement
- Regeneration method
- Control strategy
Untuk sistem dengan variable load, dew-point-based control dapat berguna.
Alih-alih melakukan switching secara ketat berdasarkan fixed timer, dryer dapat memperpanjang adsorption cycle ketika actual moisture loading lebih rendah.
Beberapa energy-saving regenerative dryer configuration Lingyu menggunakan dew-point-based control untuk memperpanjang adsorption time sesuai operating demand.
Jika tower switching menjadi tidak stabil, lihat panduan troubleshooting abnormal switching pada desiccant air dryer yang disebutkan sebelumnya.
Lindungi Desiccant dari Oil, Water, dan Particles
Channeling pada dasarnya merupakan airflow-distribution problem, tetapi contamination dapat memperburuknya.
Oil, liquid water, solid particles, dan degraded desiccant dust dapat mengubah airflow resistance di dalam adsorption bed.
Karena itu, proper pretreatment sangat penting.
Tergantung pada compressed air system dan required air quality, upstream treatment system dapat mencakup condensate separation, pre-filtration, oil-removal filtration, dan purification stage lainnya.
Rangkaian precision compressed air filter Lingyu mencakup filtration grade AO, AA, AX, dan ACS untuk berbagai particle- dan oil-removal applications.
Daripada menerapkan satu universal filtration specification pada setiap adsorption dryer, filtration harus dipilih berdasarkan compressor type, dryer requirements, inlet contamination level, dan required downstream air quality.
Lihat compressed air filter selection and maintenance guide untuk informasi lebih lanjut.
Periksa Pressure Drop sebagai Bagian dari Diagnosis Channeling
Perilaku pressure drop dapat memberikan informasi yang berguna mengenai perubahan di dalam dryer.
Increasing pressure drop dapat menunjukkan:
- Desiccant dust accumulation
- Contamination
- Filter blockage
- Restricted valve
- Airflow restriction lainnya
Namun, channeling tidak selalu menyebabkan peningkatan sederhana pada overall dryer differential pressure.
Local low-resistance paths dapat terbentuk meskipun total pressure drop terlihat masih dapat diterima.
Karena itu, pressure drop harus dievaluasi bersama dengan:
Pressure dew point + actual airflow + tower pressures + desiccant condition + regeneration performance
Jangan menggunakan satu universal pressure-drop alarm value untuk setiap dryer.
Acceptable differential pressure dan maintenance limit harus mengikuti specification dari equipment yang terpasang.
Untuk troubleshooting tambahan, lihat langkah yang harus dilakukan ketika adsorption dryer pressure drop terlalu tinggi.
Periksa Regeneration Performance
Channeling dan poor regeneration dapat menghasilkan gejala yang serupa.
Jika hanya sebagian adsorption bed yang digunakan secara efektif, bagian tersebut dapat menjadi sangat terbebani oleh moisture.
Namun, kondisi high dew point yang tampak serupa juga dapat disebabkan oleh insufficient regeneration airflow, heating problem, restricted exhaust, atau inadequate cooling pada heated system.
Periksa:
- Regeneration airflow
- Regeneration valve
- Exhaust condition
- Temperature jika berlaku
- Cycle timing
- Cooling performance
Untuk panduan terkait, lihat cara mengatur regeneration airflow pada adsorption dryer.
Hal ini membantu mencegah regeneration problem salah didiagnosis sebagai channeling.
Tanda-Tanda Channeling Mulai Terjadi
Channeling harus dipertimbangkan ketika dryer menunjukkan kombinasi gejala yang tidak biasa, terutama ketika conventional adjustment tidak dapat memulihkan performa.
Typical warning signs dapat meliputi:
- Outlet pressure dew point meningkat lebih awal dari yang diperkirakan
- Apparent regeneration yang baik tetapi adsorption performance buruk
- Dew point deterioration berulang setelah desiccant replacement
- Bed settlement atau void yang terlihat
- Localized desiccant deterioration
- Perubahan pressure drop yang tidak terduga
- Drying performance menurun tajam ketika airflow meningkat
Tidak ada satu gejala yang dapat membuktikan bahwa channeling terjadi.
Diagnosis harus menggabungkan operating data dengan physical inspection pada desiccant bed dan airflow-distribution component.
Mengapa Channeling Meningkatkan Operating Cost?
Channeling mengurangi proporsi adsorption media yang digunakan secara efektif.
Jika hanya sebagian desiccant bed yang membawa sebagian besar airflow, dryer dapat mengalami moisture breakthrough lebih awal meskipun adsorption capacity yang signifikan masih tersedia di bagian lain vessel.
Hal ini dapat menyebabkan:
- Regeneration lebih sering
- Unnecessary purge-air use
- Additional heater atau blower operation pada heated system
- Accelerated desiccant deterioration
- Pressure dew point tidak stabil
- Premature maintenance
Karena itu, channeling menimbulkan dua masalah secara bersamaan:
Lower effective drying capacity + poorer energy utilization
Memperbaiki airflow distribution membantu memulihkan lebih banyak adsorption capacity yang sudah tersedia di dalam dryer daripada mengompensasi poor bed utilization dengan meningkatkan regeneration energy.
Practical Channeling Troubleshooting Sequence
Ketika channeling dicurigai, periksa sistem dengan urutan berikut:
Actual Flow and Pressure → Inlet Air Quality → Pressure Dew Point → Desiccant Bed → Airflow Distributor → Tower Switching → Regeneration → Pressure Drop
Pertama, pastikan dryer tidak mengalami overload.
Kemudian, periksa contamination dan inlet conditions sebelum membuka adsorption tower.
Jika operating conditions normal, periksa desiccant settlement, dusting, void, internal airflow distribution, valve sequencing, regeneration performance, dan pressure-loss trend.
Jika poor adsorption performance terjadi bersama dengan beberapa gejala tersebut, lihat cara mendiagnosis penurunan desiccant air dryer adsorption performance untuk troubleshooting process yang lebih luas pada tingkat sistem.
Kesimpulan: Channeling Merupakan Airflow-Utilization Problem
Channeling effect terjadi ketika compressed air tidak lagi menggunakan adsorption bed secara merata.
Desiccant settlement, dusting, void formation, uneven airflow distribution, overload, abnormal pressure transition, contamination, dan internal airflow restriction semuanya dapat berkontribusi terhadap terbentuknya preferential flow paths.
Strategi pencegahan yang paling efektif adalah:
Maintain uniform airflow → Keep the desiccant bed stable → Operate within rated conditions → Control tower switching → Protect the bed from contamination → Monitor performance trends
Ketika airflow didistribusikan dengan benar, proporsi desiccant yang lebih besar dapat berpartisipasi secara efektif dalam adsorption.
Hal ini membantu mempertahankan pressure dew point yang stabil, mengurangi unnecessary regeneration, meminimalkan desiccant deterioration, dan meningkatkan long-term efficiency dari compressed air treatment system.
Jika channeling atau repeated dew point deterioration tidak dapat diatasi melalui pemeriksaan normal, hubungi Lingyu untuk technical support dan system evaluation.
