Liquid Slugging in Refrigerated Air Dryer Compressor merupakan salah satu gangguan serius pada sistem pendinginan mesin pengering udara berpendingin yang dapat menyebabkan kerusakan mekanis pada kompresor.

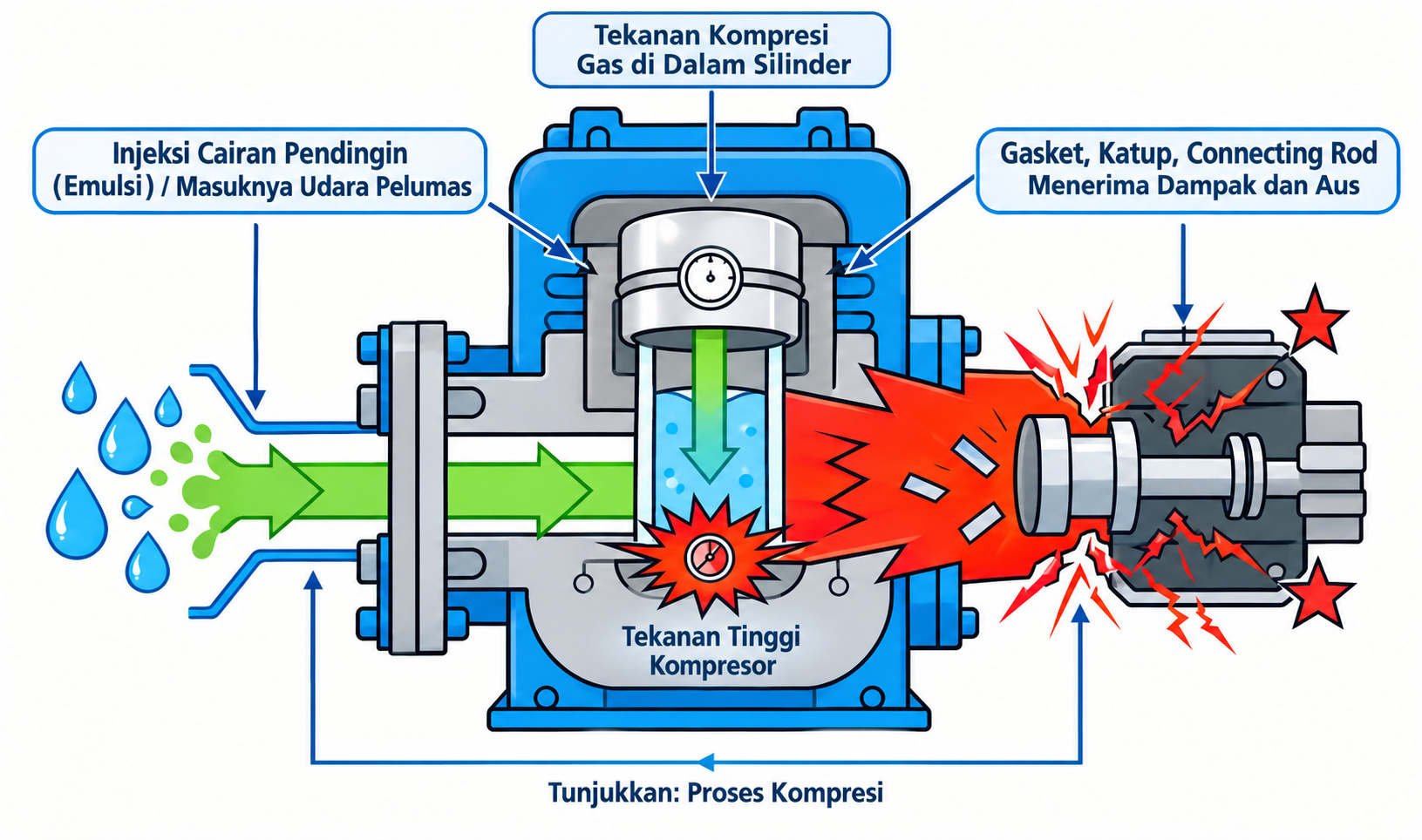

Dalam kondisi normal, refrigeran yang kembali menuju kompresor melalui saluran hisap harus berada dalam kondisi yang sesuai dengan desain sistem. Namun, apabila sejumlah besar refrigeran dalam bentuk cair masuk ke ruang kompresi, cairan tersebut tidak dapat dikompresi seperti gas sehingga dapat menimbulkan tekanan dan benturan mekanis yang tinggi.
Dampaknya dapat menyebabkan kerusakan pada berbagai komponen internal seperti:
- katup kompresor;
- piston;
- connecting rod;
- bearing;
- sistem pelumasan;
- motor kompresor.
Masalah ini tidak hanya disebabkan oleh kompresor itu sendiri, tetapi sering kali berasal dari kondisi tidak normal pada seluruh sistem pendinginan.
Penyebab umum meliputi:
- refrigeran cair kembali ke kompresor;
- jumlah refrigeran terlalu banyak;
- evaporator tidak mampu menguapkan refrigeran secara sempurna;
- sistem kontrol aliran refrigeran tidak bekerja dengan baik;
- migrasi refrigeran saat unit berhenti dalam waktu lama.
Apa Itu Liquid Slugging pada Sistem Refrigerated Air Dryer?
Mesin pengering udara berpendingin digunakan untuk mengurangi kadar uap air dalam udara bertekanan dengan cara mendinginkan udara sehingga air mengembun dan dapat dipisahkan dari sistem.
Sistem ini terdiri dari beberapa komponen utama:
- kompresor pendingin;
- kondensor;
- perangkat ekspansi;
- evaporator;
- sistem kontrol;
- jalur refrigeran.
Untuk memahami hubungan antar komponen, Anda dapat membaca lebih lanjut mengenai sistem pendinginan pada air dryer.
Pada kondisi operasi normal, refrigeran harus mengalami proses penguapan yang cukup sebelum kembali ke kompresor.
Namun, apabila refrigeran cair masuk kembali dalam jumlah besar, dapat terjadi:
- suara benturan dari kompresor;
- getaran abnormal;
- penurunan performa pendinginan;
- kerusakan katup;
- kegagalan kompresor.
Perbedaan Liquid Return dan Liquid Slugging
Banyak pengguna menganggap liquid return dan liquid slugging adalah kondisi yang sama, tetapi keduanya memiliki perbedaan.
Liquid return adalah kondisi ketika sebagian refrigeran masih berbentuk cair dan kembali menuju kompresor melalui jalur hisap.
Sedangkan liquid slugging terjadi ketika jumlah cairan yang masuk cukup besar sehingga menghasilkan benturan mekanis di dalam ruang kompresi.
Dengan kata lain:
Liquid return yang terus terjadi dapat berkembang menjadi liquid slugging dan menyebabkan kerusakan kompresor.
1. Pengisian Refrigeran Berlebihan atau Tidak Sesuai Prosedur
Salah satu penyebab utama liquid slugging adalah jumlah refrigeran yang tidak sesuai.
Refrigeran Terlalu Banyak
Pengisian refrigeran melebihi standar dapat menyebabkan:
- proses penguapan tidak sempurna;
- suhu jalur hisap terlalu rendah;
- terbentuknya es pada saluran hisap;
- refrigeran cair kembali menuju kompresor.
Pemeriksaan jumlah refrigeran tidak boleh hanya berdasarkan tekanan sistem.
Teknisi perlu mempertimbangkan beberapa parameter seperti:
- suhu saluran hisap;
- nilai superheat;
- kondisi evaporator;
- beban panas aktual sistem.
Pengisian Refrigeran Cair yang Tidak Tepat
Jika refrigeran cair dimasukkan langsung ke sisi hisap kompresor dan unit segera dinyalakan, sejumlah besar cairan dapat masuk ke ruang kompresi.
Kondisi tersebut dapat menyebabkan liquid slugging secara langsung.
Karena itu, proses pengisian refrigeran harus dilakukan sesuai prosedur pabrikan dan oleh teknisi yang memiliki kompetensi.
2. Masalah Evaporator yang Menyebabkan Refrigeran Cair Kembali
Evaporator memiliki fungsi penting untuk menyerap panas dan mengubah refrigeran cair menjadi uap sebelum kembali ke kompresor.
Apabila proses perpindahan panas terganggu, refrigeran mungkin tidak menguap sepenuhnya.
Penyebab yang umum antara lain:
- permukaan heat exchanger kotor;
- aliran udara terganggu;
- kipas tidak bekerja normal;
- filter tersumbat;
- pembentukan es;
- beban udara bertekanan terlalu rendah.
Jika terdapat indikasi masalah pada evaporator, pemeriksaan harus dilakukan pada seluruh sistem, bukan hanya membersihkan es yang terlihat.
Panduan tambahan dapat dilihat pada artikel mengenai cara memeriksa masalah evaporator pada air dryer.
3. Gangguan pada Sistem Kontrol Aliran Refrigeran
Sistem pendinginan membutuhkan pengaturan jumlah refrigeran yang tepat agar sesuai dengan kondisi beban.
Jika perangkat pengontrol aliran refrigeran mengalami gangguan, jumlah refrigeran yang masuk ke evaporator dapat menjadi terlalu banyak.
Masalah pada Katup Ekspansi
Katup ekspansi yang terlalu besar, tidak sesuai spesifikasi, atau tidak bekerja dengan benar dapat menyebabkan suplai refrigeran melebihi kemampuan evaporator untuk menguapkannya.
Prosesnya dapat terjadi seperti berikut:
Refrigeran terlalu banyak masuk
↓
Evaporator tidak mampu menguapkan seluruh refrigeran
↓
Refrigeran cair kembali ke kompresor
↓
Risiko liquid slugging meningkat
Penyetelan katup ekspansi tidak boleh dilakukan hanya berdasarkan gejala seperti munculnya es.
Pemeriksaan harus berdasarkan:
- tekanan hisap;
- suhu hisap;
- superheat;
- kondisi beban sistem.
Masalah pada Katup Bypass Gas Panas
Beberapa mesin pengering udara berpendingin menggunakan sistem bypass gas panas untuk menjaga kestabilan tekanan evaporasi ketika beban rendah.
Jika katup ini tidak bekerja dengan baik, dapat menyebabkan:
- suhu evaporasi terlalu rendah;
- pembentukan es;
- refrigeran tidak menguap sempurna.
Informasi mengenai prinsip kerja sistem dapat dipelajari pada artikel cara kerja mesin pengering udara berpendingin.
4. Migrasi Refrigeran Saat Mesin Berhenti Lama
Liquid slugging tidak hanya terjadi saat mesin sedang beroperasi.
Ketika unit berhenti dalam waktu lama, refrigeran dapat berpindah posisi di dalam sistem.
Dalam kondisi tertentu, refrigeran dapat:
- larut dalam oli kompresor;
- terkumpul pada bagian yang lebih dingin;
- masuk ke area kompresor.
Saat mesin kembali dinyalakan, penurunan tekanan yang cepat dapat menyebabkan refrigeran yang larut dalam oli menguap secara tiba-tiba.
Akibatnya:
- oli berbusa;
- pelumasan berkurang;
- komponen kompresor mengalami beban lebih tinggi;
- risiko kerusakan meningkat.
Jika unit menggunakan pemanas crankcase, pastikan komponen tersebut bekerja dengan normal sebelum melakukan start ulang setelah periode berhenti panjang.
5. Apakah Kompresor Membeku Menandakan Liquid Slugging?
Tidak selalu.
Lapisan es pada kompresor atau pipa hisap merupakan tanda adanya kondisi abnormal, tetapi tidak secara otomatis berarti telah terjadi liquid slugging.
Kemungkinan penyebab meliputi:
- refrigeran berlebih;
- superheat terlalu rendah;
- evaporator bekerja tidak optimal;
- masalah pada perangkat ekspansi;
- beban sistem terlalu rendah.
Namun, apabila pembekuan disertai dengan:
- suara benturan;
- getaran tinggi;
- tekanan tidak stabil;
- oli berbusa;
maka pemeriksaan harus segera dilakukan.
Tabel Diagnosis Liquid Slugging pada Kompresor
| Gejala | Kemungkinan Penyebab | Pemeriksaan |
|---|---|---|
| Kompresor mengeluarkan suara benturan | Cairan masuk ruang kompresi | Periksa aliran balik refrigeran |
| Pipa hisap membeku | Penguapan tidak sempurna | Periksa tekanan dan suhu |
| Masalah muncul setelah pengisian refrigeran | Refrigeran terlalu banyak | Periksa jumlah pengisian |
| Gangguan saat beban rendah | Kontrol sistem tidak sesuai | Periksa evaporator dan bypass |
| Kompresor rusak berulang | Penyebab utama belum diperbaiki | Periksa seluruh sistem pendinginan |
Cara Mencegah Liquid Slugging pada Refrigerated Air Dryer
1. Isi Refrigeran Sesuai Standar
Jumlah refrigeran harus mengikuti spesifikasi dari produsen.
Hindari pengisian berdasarkan perkiraan karena dapat menyebabkan sistem bekerja di luar kondisi desain.
2. Perhatikan Kondisi Setelah Transportasi
Jika unit pernah dimiringkan atau diposisikan tidak normal selama pengiriman, biarkan mesin berada dalam posisi kerja sebelum dinyalakan sesuai rekomendasi pabrikan.
3. Jaga Kinerja Sistem Perpindahan Panas
Lakukan pemeriksaan rutin terhadap:
- heat exchanger;
- kipas pendingin;
- jalur aliran udara;
- kebersihan komponen.
4. Hindari Operasi dengan Beban Terlalu Rendah dalam Waktu Lama
Jika kebutuhan udara bertekanan berubah secara signifikan, pemilihan kapasitas mesin harus disesuaikan.
Panduan pemilihan kapasitas dapat dilihat pada cara menentukan ukuran air dryer yang tepat.
5. Lakukan Perawatan Berkala
Perawatan harus mencakup pemeriksaan:
- tekanan sistem pendinginan;
- temperatur operasi;
- kondisi evaporator;
- sistem pembuangan air;
- komponen kontrol.
Panduan lengkap tersedia pada panduan perawatan air dryer berpendingin.
FAQ Tentang Liquid Slugging pada Refrigerated Air Dryer Compressor
Apa penyebab utama liquid slugging?
Penyebab utama meliputi refrigeran cair kembali ke kompresor, pengisian refrigeran berlebih, masalah evaporator, dan gangguan sistem kontrol refrigeran.
Apakah kompresor yang membeku pasti mengalami liquid slugging?
Tidak. Pembekuan hanya menunjukkan adanya kondisi operasi yang tidak normal dan membutuhkan pemeriksaan lebih lanjut.
Apakah refrigeran berlebih dapat merusak kompresor?
Ya, dalam kondisi tertentu refrigeran berlebih dapat menyebabkan refrigeran tidak menguap sempurna dan meningkatkan risiko cairan masuk ke kompresor.
Mengapa masalah muncul setelah mesin berhenti lama?
Karena refrigeran dapat berpindah dan bercampur dengan oli kompresor selama periode berhenti, kemudian menyebabkan masalah saat start ulang.
Kesimpulan
Liquid Slugging in Refrigerated Air Dryer Compressor bukan hanya masalah kompresor, tetapi merupakan hasil dari ketidakseimbangan pada seluruh sistem pendinginan.
Pemeriksaan sebaiknya dilakukan secara berurutan:
Jumlah refrigeran → Evaporator → Sistem kontrol aliran → Kondisi superheat → Proses berhenti dan start ulang
Dengan pengisian refrigeran yang tepat, perpindahan panas yang baik, pemeriksaan rutin, dan prosedur operasi yang benar, risiko liquid slugging dapat dikurangi dan umur kompresor dapat diperpanjang.
