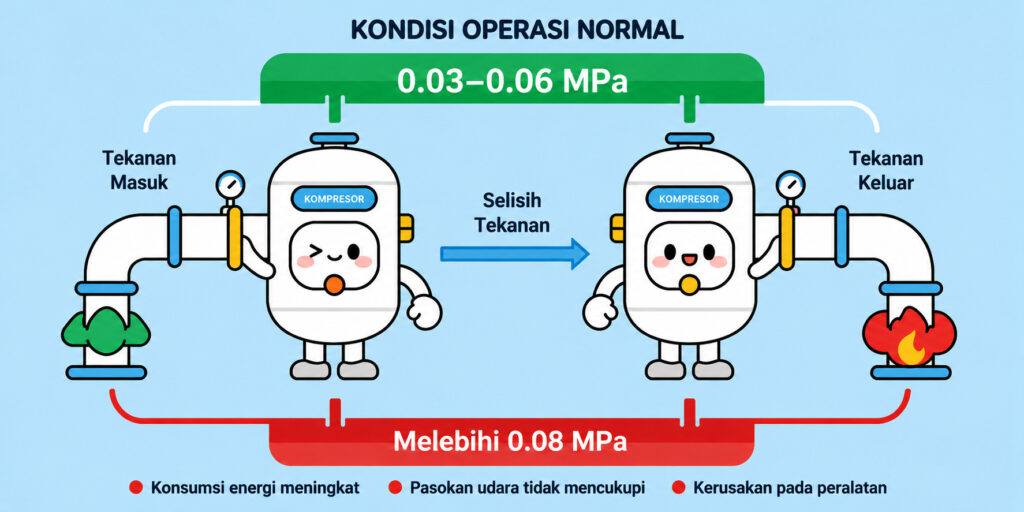

Dalam compressed air system, pressure drop pada adsorption dryer—yaitu perbedaan tekanan antara inlet dan outlet dryer—merupakan indikator penting untuk mengetahui kondisi operasi peralatan.
Namun, tidak ada pressure-drop range atau alarm threshold universal yang berlaku untuk setiap adsorption dryer. Differential pressure yang dapat diterima bergantung pada dryer design, flow rate, ukuran piping, valve configuration, struktur desiccant bed, dan kondisi operasi.
Beberapa konfigurasi dryer Lingyu dilengkapi fungsi pemantauan dan alarm inlet-to-outlet differential pressure berdasarkan preset equipment limit. Karena itu, abnormal pressure drop harus selalu dievaluasi berdasarkan specification dari dryer yang digunakan.
Troubleshooting sebaiknya mengikuti prinsip dari eksternal ke internal dan dari sederhana ke kompleks untuk menghindari pembongkaran yang tidak diperlukan.
Step 1: Verifikasi Akurasi Pengukuran Pressure
Sebelum melakukan troubleshooting pada dryer itu sendiri, pastikan bahwa pengukuran pressure drop dapat dipercaya.
Periksa inlet dan outlet pressure gauge atau transmitter terhadap:
- Kerusakan yang terlihat
- Blocked pressure tapping ports
- Sambungan yang longgar
- Abnormal pointer movement atau unstable signal
- Calibration status sesuai site maintenance program
Jika pressure reading berfluktuasi secara tidak normal, periksa pressure tapping point dan connecting line terhadap contamination atau blockage.
Bandingkan Pressure Drop pada Kondisi Operasi yang Serupa
Kondisi operasi juga sangat penting.
Pressure drop meningkat ketika airflow meningkat. Karena itu, perbandingan harus dilakukan pada kondisi flow dan pressure yang serupa. Reading pada low load tidak boleh langsung dibandingkan dengan reading ketika dryer beroperasi mendekati atau melebihi rated capacity.
Jika actual compressed air demand melebihi dryer capacity, excessive internal air velocity dapat meningkatkan resistance melalui valve, piping, distributor, dan desiccant bed.
Jika overload dicurigai, bandingkan:
- Actual operating flow
- Inlet pressure
- Inlet temperature
- Dryer rated capacity
Untuk panduan sizing lebih lanjut, lihat cara memilih desiccant air dryer dan menghindari common sizing mistakes.
Step 2: Periksa Inlet Piping dan External Flow Restrictions
Jika pengukuran pressure sudah benar, periksa komponen di upstream dryer.
Periksa Pre-Filter
Upstream filter yang sudah sangat kotor dapat menyebabkan significant pressure loss sebelum dryer.
Periksa:
- Filter differential pressure
- Filter element condition
- Condensate drainage
- Oil atau particulate contamination
- Correct filter sizing
Filter element harus diganti berdasarkan actual condition, differential-pressure indication, dan manufacturer recommendations, bukan berdasarkan universal pressure-drop threshold atau fixed interval tiga hingga enam bulan.
Penting juga untuk membedakan filter pressure drop dengan dryer inlet-to-outlet pressure drop.
Jika pressure gauge dipasang langsung pada inlet dan outlet dryer, restriction pada upstream filter bukan bagian dari measured dryer differential pressure. Namun, restriction tersebut tetap dapat mengurangi pressure yang tersedia bagi dryer dan downstream system.
Periksa Inlet dan Outlet Valves
Pastikan isolation dan operating valve terbuka sepenuhnya dan beroperasi dengan benar.
Untuk pneumatic valve, periksa:
- Control-air supply
- Actuator movement
- Valve opening position
- Mechanical sticking
- Internal contamination
Valve yang tidak mencapai full-open position dapat menciptakan significant local restriction.
Step 3: Periksa Adsorption Tower dan Internal Components
Jika external components beroperasi normal tetapi dryer masih menunjukkan excessive differential pressure, lanjutkan dengan memeriksa adsorption system.
Periksa Desiccant Condition
Setelah dryer dimatikan, diisolasi, dan di-depressurize sepenuhnya secara aman sesuai operating procedure, periksa desiccant jika equipment design memungkinkan.
Perhatikan adanya:
- Caking
- Excessive dusting
- Oil contamination
- Desiccant breakdown
- Uneven bed condition
Caked atau heavily contaminated desiccant dapat menghambat airflow melalui adsorption bed.
Oil contamination dan liquid-water carryover dapat menyebabkan deterioration, sedangkan mechanical attrition dapat menghasilkan fine particles yang terakumulasi di screen, distributor, piping, dan downstream filter.
Jika ditemukan excessive powder, jangan langsung mengganti desiccant tanpa mengetahui penyebab deterioration.
Untuk troubleshooting terkait, lihat cara mencegah desiccant dust carryover pada adsorption air dryer.
Jika desiccant memang perlu diganti, ikuti manufacturer’s filling procedure dan periksa kondisi support screen serta retaining components.
Periksa Airflow Distributor
Internal airflow distributor merupakan kemungkinan sumber abnormal resistance lainnya.
Desiccant dust, contamination, atau damaged internal components dapat mengganggu airflow distribution dan meningkatkan localized pressure loss.
Uneven airflow juga dapat menyebabkan adsorption dead zones dan channeling.
Periksa distributor sesuai dryer design, kemudian bersihkan atau ganti damaged components jika diperlukan.
Step 4: Periksa Switching Valves dan Internal Piping
Adsorption dryer bergantung pada valve yang beroperasi dengan benar untuk mengarahkan compressed air di antara tahap adsorption, regeneration, depressurization, dan repressurization.
Valve yang hanya terbuka sebagian dapat membatasi main airflow dan meningkatkan dryer differential pressure.
Periksa kemungkinan:
- Slow atau incomplete valve movement
- Actuator problems
- Solenoid valve faults
- Insufficient control-air pressure
- Valve-seat contamination
- Damaged seals
- Abnormal internal leakage
Jika valve mengalami sticking, lakukan service sesuai manufacturer’s maintenance procedure.
Internal leakage di antara tower juga harus diperiksa karena dapat mengganggu normal adsorption dan regeneration operation. Namun, internal leakage tidak boleh secara otomatis dianggap sebagai penyebab langsung dari setiap high pressure-drop condition.
Jika terdapat masalah pada switching sequence, lihat cara troubleshooting abnormal switching pada desiccant air dryer.
Periksa Internal Piping
Periksa accessible internal piping terhadap:
- Desiccant dust
- Oil deposits
- Corrosion products
- Foreign material
- Deformed atau restricted flow passages
Cleaning method harus kompatibel dengan piping, valve, desiccant system, dan dryer manufacturer’s instructions.
Hindari memasukkan cleaning chemicals ke dalam dryer kecuali procedure tersebut secara khusus disetujui untuk equipment yang digunakan.
Step 5: Periksa Exhaust System dan Downstream Pressure Loss Secara Terpisah
Regeneration exhaust system dapat memengaruhi dryer regeneration performance, terutama pada heatless dan heated-purge adsorption dryer.
Periksa Exhaust Silencer
Silencer yang sangat terkontaminasi dapat menghambat regeneration exhaust.
Possible symptoms meliputi:
- Poor regeneration
- Abnormal tower pressure selama depressurization
- Reduced exhaust flow
- Poor pressure dew point
- Abnormal switching behavior
Periksa silencer terhadap desiccant dust atau contamination lainnya, kemudian lakukan replacement atau service berdasarkan kondisinya dan dryer manufacturer’s instructions.
Jangan menerapkan universal cleaning interval seperti setiap enam bulan.
Periksa Downstream Filters dan Piping
Downstream restriction juga harus diperiksa, tetapi harus dibedakan dari pressure drop yang terjadi pada adsorption dryer itu sendiri.
Blocked downstream filter atau undersized pipeline dapat menyebabkan excessive system pressure loss antara dryer outlet dan point of use, meskipun dryer differential pressure sebenarnya normal.
Untuk mengidentifikasi lokasi restriction, ukur pressure pada beberapa titik:
Dryer Inlet → Dryer Outlet → Downstream Filter → Main Header → Point of Use
Dengan cara ini, dapat ditentukan apakah pressure loss benar-benar terjadi di dalam dryer atau di bagian lain dari compressed air system.
Untuk penjelasan yang lebih luas, lihat bagaimana compressed air pressure drop memengaruhi efisiensi sistem.
Step 6: Perkuat Routine Maintenance untuk Mencegah Masalah Berulang
Excessive dryer pressure drop sering berkaitan dengan contamination, restricted components, kondisi operasi yang tidak tepat, atau deteriorating desiccant.
Karena itu, routine maintenance harus berfokus pada kondisi aktual sistem.
Pertahankan Upstream Air Treatment
Pastikan condensate separator, drain, dan filter beroperasi dengan benar untuk mengurangi liquid water, oil, dan particulate contamination yang masuk ke adsorption tower.
Operasikan Dryer dalam Rated Operating Conditions
Jangan menerapkan satu universal inlet-temperature atau oil-content limit pada setiap adsorption dryer.
Sebagai contoh, beberapa conventional Lingyu heatless dan heated regenerative dryer configuration memiliki:
- Rated inlet temperature: 10–30°C
- Maximum inlet temperature: ≤40°C
- Operating pressure range: 0,6–1,0 MPa
Dryer technology lainnya, khususnya heat-of-compression system, beroperasi dalam inlet conditions yang sangat berbeda.
Selalu gunakan specification dari selected dryer.
Pertahankan Regeneration yang Tepat
Poor regeneration dapat menyebabkan masalah pada desiccant performance dan caking.
Heatless, heated-purge, blower-heated, dan heat-of-compression dryer menggunakan regeneration method yang berbeda. Karena itu, regeneration airflow dan operating parameters harus mengikuti persyaratan specific model.
Untuk panduan terkait, lihat cara menyesuaikan regeneration air flow pada adsorption air dryer.
Monitor Trend, Bukan Hanya Fixed Interval
Useful indicators meliputi:
- Dryer inlet-to-outlet differential pressure
- Filter differential pressure
- Pressure dew point
- Regeneration performance
- Valve operation
- Desiccant condition
- Desiccant dust carryover
Trend data dapat menunjukkan developing restriction sebelum masalah menjadi parah.
Practical Troubleshooting Sequence
Ketika excessive pressure drop terdeteksi, gunakan sequence berikut:
Verify Measurement → Check Actual Flow → Inspect External Valves → Check Desiccant and Distributors → Inspect Switching Valves and Internal Piping → Check Regeneration Exhaust → Separate Dryer Pressure Drop from Downstream System Loss
Sequence ini membantu mencegah unnecessary replacement pada desiccant, filter, atau valve sebelum sumber restriction yang sebenarnya ditemukan.
Kesimpulan
Troubleshooting excessive pressure drop pada adsorption dryer harus dilakukan secara sistematis.
Jangan mengganti desiccant, filter, atau valve hanya karena generic pressure-drop value telah terlampaui. Correct limit harus berasal dari specific dryer design dan operating requirements.
Diagnostic distinction yang paling penting adalah menentukan apakah pressure loss berada:
Inside the Dryer → In an Upstream Component → In a Downstream Component → Caused by Operating Conditions
Jika dryer tetap menunjukkan excessive inlet-to-outlet differential pressure setelah restriction, contamination, valve problem, dan operating conditions diperiksa, masalahnya mungkin berkaitan dengan dryer sizing atau internal airflow design.
Dalam kondisi tersebut, hubungi Lingyu untuk membahas adsorption dryer configuration dan actual operating conditions.
