Combined Compressed Air Dryer bukan sekadar dua jenis air dryer yang dipasang secara seri.
Pada sistem yang dirancang dengan tepat, tahap refrigerated drying dan adsorption drying memiliki fungsi berbeda tetapi saling melengkapi. Tahap pertama menurunkan temperatur udara bertekanan agar sebagian besar uap air mengembun dan dapat dipisahkan, sedangkan tahap adsorption menghilangkan sisa uap air untuk mencapai pressure dew point yang dibutuhkan proses.
Pembagian beban pengeringan seperti ini dapat mengurangi moisture load yang masuk ke desiccant, membuat kondisi inlet adsorption dryer lebih konsisten, dan membantu proses regeneration bekerja sesuai kebutuhan sistem.
Untuk fasilitas industri yang membutuhkan udara bertekanan kering dengan dew point yang stabil, sistem pengeringan dua tahap dapat menjadi salah satu pendekatan yang layak dipertimbangkan.

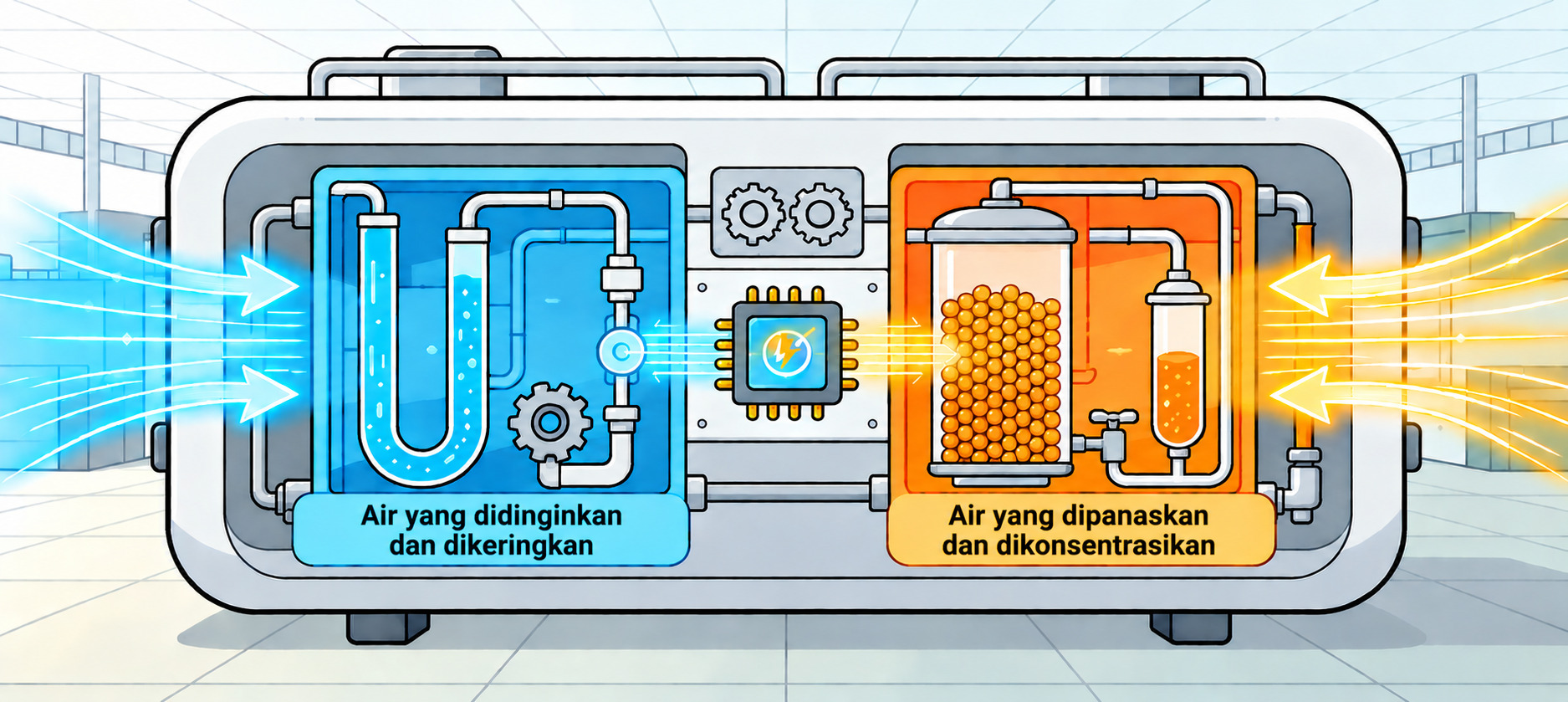

Bagaimana Combined Compressed Air Dryer Bekerja?
Konfigurasi dasarnya dapat digambarkan sebagai berikut:
Air Compressor → Refrigerated Drying → Condensate Separation → Adsorption Drying → Dry Compressed Air
Pada tahap pertama, udara bertekanan didinginkan. Ketika temperatur turun, sebagian uap air mencapai kondisi kondensasi dan berubah menjadi air cair. Kondensat kemudian dipisahkan dan dibuang dari sistem.
Udara yang sudah mengalami pre-drying selanjutnya memasuki adsorption dryer. Pada tahap ini, desiccant menyerap sisa uap air untuk mencapai tingkat kekeringan yang lebih tinggi.
Secara sederhana:
Refrigerated drying = mengurangi sebagian besar moisture load
Adsorption drying = melakukan deep drying hingga dew point yang dibutuhkan
Inilah prinsip dasar sistem Combined Dryer.
Untuk memahami proses tahap pertama secara lebih rinci, lihat cara kerja refrigerated air dryer. Untuk tahap adsorption, Anda dapat membaca prinsip kerja desiccant air dryer.
1. Pre-drying Mengurangi Beban Kelembapan pada Desiccant
Salah satu fungsi terpenting dari refrigerated stage adalah mengurangi jumlah kelembapan sebelum udara memasuki adsorption dryer.
Menghilangkan sebagian besar kelembapan sebelum adsorption
Udara yang masuk ke compressor mengandung uap air. Setelah dikompresi, didinginkan, dan diproses lebih lanjut, sebagian kelembapan tersebut dapat membentuk kondensat.
Pada refrigerated dryer, udara bertekanan didinginkan sehingga sebagian uap air mengembun. Separator kemudian memisahkan air cair, dan drain membuangnya dari sistem.
Dew point yang dapat dicapai pada tahap ini tidak ditentukan oleh satu angka universal. Kinerjanya dipengaruhi oleh beberapa faktor, antara lain:
- desain dan kapasitas dryer;
- temperatur udara masuk;
- tekanan operasi;
- flow rate;
- temperatur lingkungan;
- kondisi sistem refrigerasi;
- kondisi heat exchanger dan separator.
Dalam Combined Compressed Air Dryer, tujuan utama refrigerated stage bukan menggantikan adsorption dryer, tetapi mengurangi moisture load sebelum proses deep drying.
Mengapa pengurangan moisture load penting?
Desiccant seperti activated alumina dan molecular sieve dirancang untuk mengadsorpsi uap air. Namun, masuknya air cair dalam jumlah besar secara terus-menerus dapat mengganggu performa adsorption system.
Jika condensate separation, filtration, atau tahap pre-drying tidak bekerja dengan baik, sistem dapat mengalami:
- kapasitas adsorpsi menurun;
- pressure dew point tidak stabil;
- regeneration load meningkat;
- umur pakai desiccant berkurang;
- distribusi aliran dalam tower menjadi tidak ideal;
- performa dryer menurun secara bertahap.
Kontaminasi minyak dari compressed air system juga dapat memengaruhi performa material adsorben.
Karena itu, condensate removal dan pre-filtration yang tepat merupakan bagian penting dari keandalan Combined Dryer.
Untuk diagnosis yang lebih spesifik, lihat penyebab penurunan performa adsorpsi desiccant.
Membuat kondisi inlet lebih konsisten
Pre-drying juga membantu mengurangi fluktuasi moisture load yang diterima adsorption dryer.
Tanpa tahap awal tersebut, adsorption system harus menangani beban uap air yang lebih tinggi dan lebih dipengaruhi oleh perubahan temperatur, kelembapan lingkungan, serta kondisi operasi compressor.
Dengan menghilangkan sebagian besar kelembapan terlebih dahulu, adsorption stage menerima udara dengan kondisi yang lebih terkendali.
Hal ini penting terutama pada fasilitas di lingkungan panas dan lembap, di mana moisture load pada compressed air system dapat berubah mengikuti kondisi ambient dan beban produksi.
2. Pembagian Beban Mengurangi Tuntutan pada Adsorption Dryer
Keuntungan utama sistem pengeringan dua tahap adalah adsorption dryer tidak harus menangani seluruh beban kelembapan sendirian.
Setelah refrigerated dryer melakukan bulk moisture removal, adsorption stage berfokus pada sisa uap air untuk mencapai pressure dew point yang dibutuhkan proses.
Moisture load pada desiccant menjadi lebih rendah
Jumlah uap air yang masuk ke adsorption dryer berpengaruh terhadap adsorption cycle dan kebutuhan regeneration.
Dengan inlet moisture load yang lebih rendah, sistem yang dirancang dan dikontrol dengan tepat dapat memperoleh beberapa keuntungan:
- adsorption cycle yang lebih sesuai dengan beban aktual;
- regeneration load yang lebih terkendali;
- switching tower yang tidak berlebihan;
- pressure dew point yang lebih stabil;
- thermal stress pada desiccant yang lebih terkendali;
- kondisi operasi desiccant yang lebih konsisten.
Namun, manfaat tersebut tidak sebaiknya dinyatakan dengan persentase atau angka penghematan universal.
Hasil aktual bergantung pada flow rate, tekanan, temperatur, inlet moisture load, target dew point, jenis desiccant, metode regeneration, serta control logic yang digunakan.
Switching tower harus mengikuti kebutuhan sistem
Twin-tower adsorption dryer menghasilkan aliran udara kering secara kontinu dengan membuat satu tower berada dalam proses adsorption sementara tower lainnya menjalani regeneration.
Setiap pergantian siklus melibatkan valve, actuator, seal, controller, dan komponen pendukung lainnya.
Jika moisture load dapat dikendalikan dengan baik dan control system menyesuaikan cycle berdasarkan kondisi operasi, sistem dapat menghindari switching yang tidak diperlukan.
Untuk memahami proses ini lebih lanjut, lihat siklus kerja twin-tower desiccant air dryer.
Regeneration sesuai dengan beban aktual
Bergantung pada teknologi dryer, regeneration dapat menggunakan sebagian udara bertekanan kering, pemanas listrik, blower, panas dari proses kompresi, atau kombinasi metode tertentu.
Ketika moisture load yang masuk ke adsorption stage berkurang, sistem kontrol yang mendukung demand-based operation dapat menyesuaikan proses regeneration terhadap kondisi aktual.
Pendekatan ini dapat sangat berguna pada pabrik dengan kebutuhan compressed air yang berubah sepanjang hari.
3. Setiap Teknologi Bekerja pada Area yang Paling Sesuai
Salah satu alasan Combined Compressed Air Dryer dapat memberikan operasi yang stabil adalah karena setiap teknologi menangani bagian proses yang sesuai dengan karakteristik kerjanya.
Refrigerated Dryer untuk bulk moisture removal
Refrigerated air dryer cocok untuk mendinginkan udara bertekanan, mengondensasikan uap air, dan memisahkan condensate dari sistem.
Teknologi ini digunakan secara luas pada berbagai aplikasi industri.
Namun, refrigerated drying pada umumnya bukan pilihan utama ketika proses membutuhkan pressure dew point yang jauh lebih rendah daripada kemampuan sistem refrigerated standar.
Adsorption Dryer untuk deep drying
Adsorption dryer menggunakan desiccant untuk menghilangkan sisa uap air dan dapat digunakan ketika proses membutuhkan udara yang lebih kering.
Namun, semakin tinggi moisture load yang harus ditangani, semakin besar pula tuntutan terhadap proses adsorption dan regeneration.
Karena itu, Combined Dryer membagi tugas menjadi:
| Tahap | Fungsi Utama |
|---|---|
| Refrigerated Drying | Mengurangi moisture load dan memisahkan condensate |
| Adsorption Drying | Menghilangkan sisa uap air hingga target dew point |
| Integrated Control | Mengkoordinasikan cycle dan regeneration |
| Final Air Treatment | Menjaga kualitas udara sesuai kebutuhan proses |
Pembagian tugas inilah yang menjadi dasar teknik dari sistem pengeringan udara bertekanan dua tahap.
4. Mengapa Desain Terintegrasi Dapat Meningkatkan Stabilitas?
Ada perbedaan antara Combined Dryer yang sejak awal dirancang sebagai satu sistem dan dua dryer terpisah yang kemudian dipasang secara seri di fasilitas pengguna.
Pada integrated system, piping, condensate management, heat exchange, instrumentation, dan control logic dapat dirancang sebagai satu proses.
Mengurangi kompleksitas instalasi
Desain terintegrasi dapat mengurangi jumlah koneksi yang harus dibuat di lapangan.
Dengan engineering yang tepat, hal ini dapat membantu mengurangi risiko:
- kebocoran compressed air;
- konfigurasi piping yang tidak sesuai;
- pressure drop yang tidak diperlukan;
- condensate drainage yang kurang efektif;
- ketidaksesuaian kontrol antara dua tahap.
Pressure drop perlu diperhatikan karena kehilangan tekanan yang terlalu tinggi dapat membuat sistem membutuhkan tekanan upstream lebih besar untuk mempertahankan tekanan yang diperlukan pada titik penggunaan.
Pelajari lebih lanjut tentang pressure drop pada sistem udara bertekanan.
Thermal management antar-tahap
Bergantung pada desain dryer, heat exchanger dapat digunakan untuk mengelola temperatur udara di berbagai bagian proses.
Thermal integration yang dirancang dengan baik dapat membantu:
- mengelola temperatur inlet adsorption stage;
- mengurangi beban pendinginan yang tidak diperlukan;
- memanfaatkan perpindahan panas secara lebih efektif;
- menjaga kondisi proses yang lebih konsisten.
Namun, konfigurasi refrigerasi dan heat recovery berbeda antara model dan produsen. Karena itu, performa thermal integration harus dievaluasi berdasarkan desain aktual dan data teknis peralatan.
5. Integrated Control Menghubungkan Dua Tahap Pengeringan
Keunggulan lain dari Combined Compressed Air Dryer adalah kemungkinan mengontrol beberapa bagian proses melalui sistem kontrol terintegrasi.
Daripada membiarkan dua dryer bekerja sepenuhnya terpisah, PLC atau controller dapat digunakan untuk memantau kondisi sistem dan mengoordinasikan urutan operasi.
Tergantung model dan desain, parameter yang dapat dipantau antara lain:
- temperatur inlet dan outlet;
- operating pressure;
- pressure dew point;
- status refrigeration system;
- status adsorption tower;
- regeneration sequence;
- drain status;
- alarm dan fault condition.
Koordinasi urutan operasi
Integrated control dapat memastikan setiap tahap bekerja dalam urutan yang sesuai.
Sebagai contoh, controller dapat memeriksa kondisi tertentu sebelum adsorption stage dioperasikan. Pada sistem yang mendukung dew-point-dependent control, data dew point juga dapat digunakan sebagai salah satu parameter untuk menentukan kebutuhan regeneration.
Tujuannya bukan sekadar membuat semua komponen bekerja, tetapi menjaga kualitas udara yang dibutuhkan tanpa menjalankan proses yang tidak diperlukan.
6. Mengapa Pressure Dew Point Dapat Lebih Stabil?
Untuk aplikasi kritis, jumlah air yang berhasil dibuang dari drain bukan satu-satunya indikator performa dryer.
Parameter yang lebih relevan adalah kemampuan sistem mempertahankan pressure dew point sesuai kebutuhan proses di bawah kondisi operasi aktual.
Dalam Combined Dryer, pengendalian kelembapan dilakukan melalui dua tahap:
Tahap 1: udara didinginkan, uap air dikondensasikan, lalu condensate dipisahkan.
Tahap 2: sisa uap air diadsorpsi hingga mencapai dew point yang dibutuhkan.
Karena adsorption stage menerima moisture load yang lebih rendah dan lebih terkendali, proses deep drying dapat berlangsung dalam kondisi yang lebih konsisten.
Namun, stabilitas dew point tetap dipengaruhi oleh:
- inlet air temperature;
- ambient temperature;
- operating pressure;
- flow rate;
- target pressure dew point;
- kondisi pre-filter;
- fungsi condensate drain;
- kondisi desiccant;
- regeneration settings;
- control strategy.
Untuk pembahasan lebih rinci, lihat pressure dew point pada compressed air dryer.
7. Combined Dryer, Refrigerated Dryer, atau Adsorption Dryer?
Combined Dryer bukan solusi yang harus digunakan pada setiap compressed air system.
Pemilihan teknologi sebaiknya dimulai dari kualitas udara yang benar-benar dibutuhkan oleh proses.
| Sistem | Kelebihan Utama | Pertimbangan |
| Refrigerated Dryer | Efektif untuk bulk moisture removal | Cocok jika proses tidak membutuhkan dew point sangat rendah |
| Adsorption Dryer | Mampu melakukan deep drying | Perlu mempertimbangkan metode dan kebutuhan regeneration |
| Combined Dryer | Menggabungkan pre-drying dan deep drying | Memerlukan sizing, integration, dan control yang tepat |
Jika kebutuhan dew point dapat dipenuhi secara andal oleh refrigerated dryer yang dipilih dan dikoreksi kapasitasnya dengan tepat, menambahkan adsorption stage belum tentu diperlukan.
Sebaliknya, pada kondisi tertentu, standalone adsorption dryer juga dapat menjadi konfigurasi yang lebih sesuai.
Karena itu, pemilihan sebaiknya mempertimbangkan:
- actual flow rate;
- operating pressure;
- inlet temperature;
- ambient condition;
- required pressure dew point;
- operating hours;
- load profile;
- biaya energi dan maintenance.
Untuk membandingkan dua teknologi utama tersebut, baca perbandingan refrigerated air dryer dan desiccant air dryer.
8. Aplikasi Combined Compressed Air Dryer
Sistem dua tahap dapat dipertimbangkan pada proses yang membutuhkan dew point rendah dan stabil, terutama ketika moisture load inlet berubah secara signifikan.
Sistem instrumentasi dan pneumatic
Kelembapan dan condensate dapat menyebabkan korosi, gangguan pada valve, serta masalah pada actuator dan pneumatic equipment.
Udara yang kering dan konsisten membantu mendukung keandalan sistem tersebut.
Electronics & Precision Manufacturing
Pada proses manufaktur presisi tertentu, kontrol kelembapan pada compressed air merupakan bagian penting dalam menjaga kondisi peralatan dan kestabilan proses.
Lihat solusi untuk industri elektronik dan manufaktur presisi.
Pharmaceutical & Biopharmaceutical
Kebutuhan kualitas compressed air dalam industri farmasi bergantung pada titik penggunaan dan apakah udara memiliki kontak langsung atau tidak langsung dengan proses atau produk.
Lihat informasi aplikasi untuk industri farmasi dan biofarmasi.
Chemical & Process Industry
Dry compressed air digunakan dalam berbagai instrumentation, control system, dan proses yang sensitif terhadap kelembapan.
Lihat solusi untuk industri kimia dan proses.
General Manufacturing
Fasilitas manufaktur dengan pneumatic equipment, automated production line, atau kebutuhan udara instrumen dapat membutuhkan kualitas udara yang lebih terkontrol pada titik penggunaan tertentu.
Lihat aplikasi pada manufaktur dan permesinan industri.
FAQ tentang Combined Compressed Air Dryer
Apa itu Combined Compressed Air Dryer?
Combined Compressed Air Dryer adalah sistem pengering udara bertekanan yang menggabungkan lebih dari satu tahap pengeringan. Salah satu konfigurasi yang umum adalah refrigerated drying untuk bulk moisture removal, diikuti adsorption drying untuk menghilangkan sisa uap air dan mencapai pressure dew point yang lebih rendah.
Mengapa tidak langsung menggunakan adsorption dryer?
Standalone adsorption dryer dapat menjadi pilihan yang tepat untuk banyak aplikasi.
Namun, ketika inlet moisture load tinggi, refrigerated dryer dapat digunakan sebagai pre-dryer untuk mengurangi jumlah kelembapan yang harus ditangani adsorption stage.
Pemilihan akhir tetap harus berdasarkan kondisi operasi dan target dew point.
Apakah Combined Dryer selalu lebih hemat energi?
Tidak.
Konsumsi energi bergantung pada konfigurasi dryer, metode regeneration, pressure drop, kondisi inlet, target dew point, load profile, dan control strategy.
Karena itu, efisiensi energi harus dievaluasi berdasarkan kondisi operasi aktual, bukan hanya berdasarkan jenis dryer.
Apakah Combined Dryer dapat memperpanjang umur desiccant?
Mengurangi moisture load dan mencegah air cair masuk ke adsorption tower dapat menciptakan kondisi operasi yang lebih sesuai bagi desiccant.
Namun, umur aktual desiccant juga dipengaruhi oleh kontaminasi minyak, regeneration condition, jumlah cycle, distribusi aliran, kualitas filtration, dan maintenance.
Berapa dew point yang dapat dicapai Combined Dryer?
Nilainya bergantung pada adsorption technology, jenis desiccant, desain dryer, kondisi inlet, flow rate, operating pressure, dan model peralatan.
Gunakan performance data produsen pada reference condition yang dinyatakan untuk menentukan apakah suatu model mampu memenuhi required pressure dew point.
Apakah Combined Dryer hanya dua dryer yang dipasang secara seri?
Tidak selalu.
Integrated Combined Dryer dapat menggabungkan piping, condensate management, heat exchange, instrumentation, dan control logic dalam satu desain.
Hal ini berbeda dari sekadar memasang dua unit dryer independen secara seri tanpa koordinasi sistem.
Kesimpulan: Stabilitas Berasal dari Pembagian Beban Pengeringan yang Tepat
Keunggulan utama Combined Compressed Air Dryer bukan sekadar memiliki dua teknologi pengeringan dalam satu sistem.
Prinsip utamanya adalah memberikan tugas yang sesuai kepada setiap tahap.
Refrigerated stage menangani bulk moisture removal dan condensate separation. Adsorption stage kemudian melakukan deep drying untuk mencapai pressure dew point yang dibutuhkan proses.
Dengan sizing, filtration, drainage, regeneration, dan control yang tepat, pendekatan dua tahap dapat membantu:
- mengurangi moisture load pada desiccant;
- mengendalikan regeneration load;
- menghindari switching tower yang tidak diperlukan;
- membuat kondisi inlet adsorption lebih konsisten;
- menjaga pressure dew point secara lebih stabil;
- menyederhanakan monitoring dan koordinasi sistem.
Untuk proses yang membutuhkan kombinasi antara deep drying dan stabilitas kualitas compressed air, Combined Dryer dapat dievaluasi berdasarkan flow rate, pressure, inlet temperature, target dew point, dan operating profile fasilitas.
Lingyu menyediakan DC Series Combined Compressed Air Dryer dan DH Series Combined Compressed Air Dryer untuk kebutuhan pengolahan udara bertekanan yang berbeda.
Untuk menentukan konfigurasi berdasarkan kondisi sistem aktual, hubungi tim Lingyu dengan data flow rate, operating pressure, inlet temperature, required pressure dew point, serta operating profile sistem Anda.
