Sebagai komponen penting dalam compressed air treatment system, desiccant air dryer menghilangkan moisture dari compressed air dan membantu mempertahankan pressure dew point yang stabil.

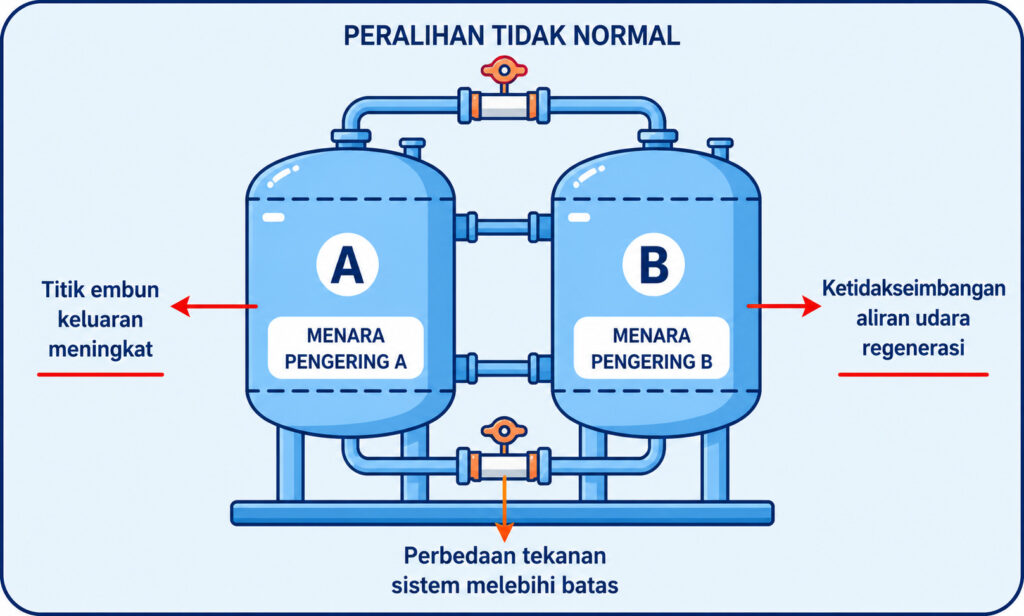

Pada typical twin-tower desiccant air dryer, satu tower melakukan adsorption sementara tower lainnya menjalani regeneration. Kedua vessel bekerja secara bergantian untuk menyediakan dry compressed air secara kontinu.
Abnormal switching pada tower dapat mengganggu regeneration, menyebabkan outlet dew point tidak stabil, menimbulkan abnormal pressure fluctuation, atau meningkatkan pressure loss pada dryer.
Memahami compressed air pressure drop dapat membantu saat mendiagnosis masalah yang berkaitan dengan switching.
Agar troubleshooting lebih efisien, inspection umumnya harus dilakukan mulai dari control system, kemudian pneumatic circuit, dan terakhir mechanical valve assembly.
Mulailah dengan simple external checks sebelum membongkar komponen.
Four-step procedure berikut memberikan pendekatan praktis untuk mendiagnosis abnormal switching pada desiccant air dryer.
Step 1: Periksa Electrical Control System
Switching process bergantung pada controller, solenoid valve, pneumatic actuator, dan associated wiring.
Control fault dapat menyebabkan satu atau beberapa valve tidak beroperasi pada waktu yang tepat.
1. Periksa Controller
Pastikan dryer controller mendapatkan power dan beroperasi secara normal.
Jika display atau indicator tidak aktif, periksa terlebih dahulu:
- Power supply
- Terminals
- Wiring connections
- Protective devices
Ikuti equipment manual saat memeriksa electrical components.
Jika controller beroperasi tetapi valve tidak merespons selama switching sequence, lanjutkan dengan memeriksa corresponding control output dan solenoid valve.
2. Periksa Solenoid Valve dan Coil
Amati apakah relevant solenoid valve mendapatkan energi selama switching sequence.
Periksa:
- Solenoid coil
- Electrical connector
- Wiring
- Terminals
Perhatikan adanya looseness, damage, atau poor contact.
Jika dicurigai terdapat contamination di dalam pilot passage, periksa dan bersihkan valve sesuai manufacturer’s maintenance instructions.
3. Verifikasi Control Sequence
Amati operating sequence Tower A dan Tower B.
Pastikan dryer mengikuti expected sequence:
Adsorption → Depressurization → Regeneration → Repressurization → Switching
Jika operating sequence abnormal, periksa controller settings dan control logic sebelum mengganti mechanical components.
4. Periksa Valve Response
Selama switching, pastikan corresponding pneumatic valve dan actuator merespons controller command.
Jika electrical signal tersedia tetapi valve tidak bergerak dengan benar, masalahnya mungkin terdapat pada:
- Pneumatic control circuit
- Actuator
- Valve itu sendiri
Pemeriksaan ini membantu membedakan electrical control fault dari downstream pneumatic atau mechanical problem.
Step 2: Periksa Pneumatic Circuit dan Exhaust System
Setelah electrical control system dipastikan beroperasi normal, periksa pneumatic control dan regeneration exhaust path.
Restricted control air atau abnormal exhaust dapat menyebabkan switching valve gagal menyelesaikan required movement.
1. Periksa Regeneration Exhaust
Amati dryer selama depressurization dan regeneration.
Possible signs dari abnormal regeneration exhaust meliputi:
- Sedikit atau tidak ada exhaust selama regeneration
- Depressurization berlangsung terlalu lama
- Abnormal tower pressure changes
- Excessive exhaust noise
- Continuous exhaust ketika dryer seharusnya telah menyelesaikan regeneration
Gejala tersebut dapat menunjukkan:
- Blocked exhaust path
- Malfunctioning valve
- Silencer restriction
- Control problem
Jangan mendiagnosis masalah hanya berdasarkan suara exhaust. Bandingkan exhaust behavior dengan switching sequence dan tower pressure.
2. Periksa Silencer
Restricted silencer dapat mengganggu proper depressurization dan regeneration.
Periksa silencer terhadap:
- Contamination
- Blockage
- Physical damage
Bersihkan atau ganti sesuai manufacturer’s maintenance instructions jika diperlukan.
Hindari penggunaan unapproved cleaning chemicals atau procedure yang dapat merusak silencer maupun komponen lainnya.
3. Periksa Control-Air Circuit
Periksa pneumatic tubing, fitting, pilot-air passage, dan connection terhadap:
- Air leakage
- Loose connections
- Blockage
- Kinked atau damaged tubing
- Insufficient control-air pressure
Stable control air diperlukan agar pneumatic actuator dapat beroperasi secara andal.
4. Periksa Pre-Filter
Compressed air pre-filter yang terkontaminasi dapat meningkatkan pressure loss dan memungkinkan contaminant memasuki downstream equipment.
Periksa filter element dan differential pressure indication jika tersedia.
Ganti element berdasarkan:
- Actual operating condition
- Filter specification
- Maintenance record
- Manufacturer’s recommended service interval
Jangan menggunakan satu fixed replacement interval untuk setiap installation.
Regeneration airflow juga harus tetap berada dalam specified operating range dryer. Untuk informasi lebih lanjut, lihat cara menyesuaikan regeneration air flow pada adsorption air dryer.
Step 3: Periksa Switching Valves dan Pneumatic Actuators
Lingyu regenerative desiccant air dryer menggunakan pneumatic valve system untuk menghasilkan reliable switching antara adsorption dan regeneration.
Jika electrical controls dan pneumatic control circuit sama-sama beroperasi dengan benar, lanjutkan dengan memeriksa mechanical components dari switching system.
1. Periksa Pneumatic Actuator
Amati apakah actuator menyelesaikan full opening dan closing stroke.
Slow, incomplete, atau irregular actuator movement dapat menunjukkan:
- Insufficient control air
- Internal actuator problems
- Excessive valve resistance
- Mechanical wear
Jangan mengganti actuator sebelum memastikan adequate control air dan correct control signal tersedia.
2. Periksa Switching Valve
Periksa valve terhadap:
- Restricted movement
- Internal contamination
- Seal deterioration
- Corrosion
- Abnormal leakage
- Mechanical wear
Valve yang tidak dapat membuka atau menutup sepenuhnya dapat mengganggu tower pressure, regeneration airflow, dan normal switching sequence.
3. Periksa Check Valve
Malfunctioning check valve dapat menyebabkan undesirable reverse flow atau pressure instability.
Periksa kemungkinan:
- Leakage
- Sticking
- Contamination
- Mechanical damage
Lakukan service atau replacement pada component jika diperlukan.
4. Periksa Pressure Equalization Sebelum Switching
Sebelum tower switching, pressure antara kedua vessel harus dikelola dengan benar sesuai operating sequence dryer.
Jika repressurization atau pressure equalization tidak berlangsung dengan benar, switching action berikutnya dapat menjadi tidak stabil dan menimbulkan unnecessary pressure fluctuation.
Lingyu heatless regenerative desiccant air dryer menggunakan automatic repressurization sebelum valve switching untuk menstabilkan vessel pressure dan mengurangi impact pada desiccant bed.
Step 4: Periksa Operating Conditions dan Cegah Switching Problem Berulang
Setelah immediate switching fault diperbaiki, periksa operating conditions yang mungkin berkontribusi terhadap masalah tersebut.
Langkah ini membantu mencegah repeated switching failure dan mengidentifikasi masalah yang mungkin sudah memengaruhi adsorption dan regeneration performance.
1. Monitor Tower Pressure
Bandingkan pressure behavior Tower A dan Tower B selama:
Adsorption → Depressurization → Regeneration → Repressurization → Switching
Unexpected pressure difference atau excessive overall pressure loss dapat menunjukkan:
- Restricted airflow
- Valve malfunction
- Filter blockage
- Exhaust restriction
- Incorrect valve timing
Untuk persistent pressure-loss problem, lihat cara troubleshooting pressure drop yang terlalu tinggi pada adsorption dryer.
2. Monitor Pressure Dew Point
Rising atau unstable pressure dew point dapat menunjukkan bahwa switching problem sudah memengaruhi adsorption dan regeneration performance.
Selain switching system, periksa:
- Inlet temperature
- Inlet pressure
- Regeneration conditions
- Desiccant condition
- Airflow
- Pre-filtration
Persistent deterioration pada adsorption performance mungkin memerlukan pemeriksaan lebih lanjut terhadap desiccant dan adsorption system.
Lihat penyebab penurunan adsorption performance pada desiccant air dryer untuk diagnostic approach yang lebih detail.
3. Periksa Desiccant
Periksa desiccant jika abnormal switching telah berlangsung dalam waktu lama atau pressure dew point tidak dapat pulih setelah switching fault diperbaiki.
Possible problems meliputi:
- Contamination
- Excessive dusting
- Attrition
- Moisture saturation
- Uneven airflow melalui desiccant bed
Desiccant condition harus dievaluasi bersama operating history dryer, bukan hanya berdasarkan fixed replacement interval.
4. Lakukan Preventive Maintenance
Routine inspection membantu mengurangi unexpected switching failure.
Maintenance harus mencakup regular inspection terhadap:
- Electrical connections
- Controller status
- Solenoid valves
- Pneumatic actuators
- Switching valves
- Check valves
- Silencers
- Pneumatic tubing
- Filter elements
- Tower pressure
- Pressure dew point
Maintenance frequency harus ditentukan berdasarkan dryer model, operating environment, load profile, compressed-air quality, dan manufacturer’s maintenance requirements.
Jangan menerapkan satu universal maintenance interval untuk setiap desiccant air dryer.
Quick Troubleshooting Logic untuk Abnormal Tower Switching
Structured symptom-to-cause sequence dapat mempercepat troubleshooting.
Controller Tidak Memiliki Switching Output
Check → Power Supply → Wiring → Controller Settings → Control Logic
Controller Output Normal, tetapi Solenoid Valve Tidak Merespons
Check → Solenoid Coil → Connector → Wiring → Pilot Passage
Solenoid Valve Beroperasi, tetapi Pneumatic Actuator Tidak Bergerak dengan Benar
Check → Control-Air Pressure → Pneumatic Tubing → Actuator → Pilot Circuit
Actuator Beroperasi, tetapi Tower Pressure Tidak Berubah Secara Normal
Check → Switching Valve → Check Valve → Exhaust Path → Silencer
Switching Terlihat Normal, tetapi Pressure Dew Point Tetap Tinggi
Check → Regeneration Conditions → Airflow → Pre-Filtration → Operating Conditions → Desiccant Performance
Sequence ini membantu menghindari penggantian mechanical components sebelum electrical, pneumatic, dan operating-condition causes telah dieliminasi.
Kesimpulan: Troubleshoot Abnormal Switching Secara Sistematis
Troubleshooting abnormal switching pada desiccant air dryer paling efektif jika dilakukan secara sistematis.
Mulailah dari electrical control system, kemudian periksa pneumatic control circuit dan regeneration exhaust path, lalu periksa pneumatic actuator dan mechanical valve.
Pada saat yang sama, monitor:
- Tower pressure
- Pressure dew point
- Filtration
- Regeneration conditions
- Desiccant performance
Indikator tersebut membantu mengidentifikasi masalah yang dapat memengaruhi keseluruhan adsorption–regeneration cycle.
Proper switching sangat penting pada twin-tower regenerative dryer karena reliable valve operation dan pressure equalization secara langsung memengaruhi transisi antara adsorption dan regeneration.
Overall troubleshooting sequence dapat dirangkum sebagai:
Electrical Control → Solenoid Valve → Pneumatic Circuit → Exhaust System → Actuator → Switching Valve → Tower Pressure → Pressure Dew Point → Desiccant
Jika sumber masalah tidak dapat diidentifikasi melalui normal inspection, hindari unnecessary disassembly pada dryer.
Sebaliknya, hubungi Lingyu untuk technical support dan professional troubleshooting assistance.
