Compressed air banyak digunakan dalam industri manufaktur, produksi otomotif, pabrik makanan dan minuman, elektronik, pengemasan, serta berbagai sistem industri lainnya. Namun, compressed air juga mengandung uap air.
Ketika compressed air mendingin setelah proses kompresi, kelembapan berlebih dapat mengembun menjadi air cair. Jika kelembapan ini tidak dikendalikan, kondisi tersebut dapat menyebabkan korosi pada pipa, masalah pada kontrol pneumatik, kerusakan peralatan, dan masalah kualitas produk.
Refrigerated air dryer merupakan salah satu teknologi yang paling umum digunakan untuk mengendalikan kelembapan ini. Cara kerjanya adalah dengan mendinginkan compressed air, mengondensasikan uap air menjadi cairan, memisahkan kondensat, membuangnya, kemudian memanaskan kembali udara yang telah dikeringkan sebelum memasuki sistem di bagian hilir.
Portofolio refrigerated dryer Lingyu mencakup AH Series air-cooled, WH Series water-cooled, serta beberapa konfigurasi refrigerated dryer hemat energi.

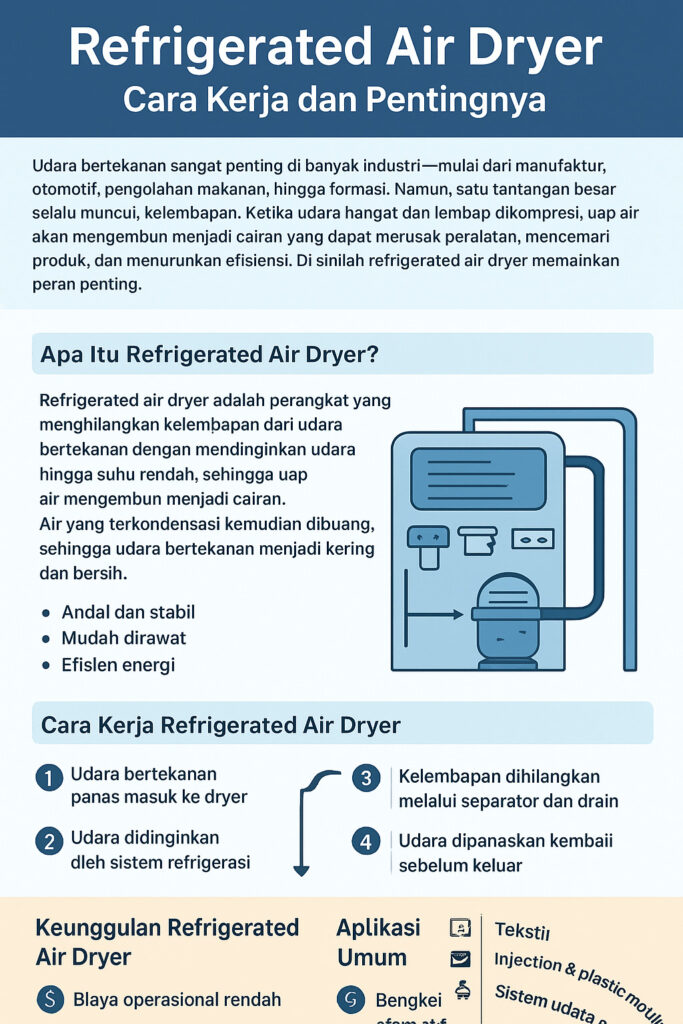

What Is a Refrigerated Air Dryer?
Refrigerated air dryer adalah perangkat pengolahan compressed air yang menghilangkan kelembapan terutama melalui proses pendinginan dan kondensasi.
Dryer menurunkan suhu compressed air hingga sebagian uap air mengembun menjadi cairan. Cairan tersebut kemudian dipisahkan dan dibuang.
Proses dasarnya adalah:
Hot wet compressed air → pre-cooling → refrigeration cooling → condensation → gas-liquid separation → drainage → reheating → dry compressed air
Untuk AH dan WH Series Lingyu, pressure dew point (PDP) yang ditentukan adalah 2–10°C dalam kondisi operasi yang dinyatakan.
Hal ini membuat refrigerated drying sesuai untuk aplikasi yang tidak membutuhkan pressure dew point yang jauh lebih rendah seperti yang dapat dihasilkan oleh adsorption drying.
Why Moisture Forms in Compressed Air
Udara ambien secara alami mengandung uap air.
Ketika udara tersebut dikompresi, jumlah air yang terkandung dalam setiap meter kubik meningkat. Ketika compressed air kemudian mendingin, udara mungkin tidak lagi mampu mempertahankan seluruh kelembapan tersebut dalam bentuk uap sehingga kelembapan berlebih akan mengembun.
Kelembapan yang tidak terkendali dapat menyebabkan korosi pada pipa, menurunkan kualitas produk, menyebabkan kegagalan sistem kontrol, serta menimbulkan pembekuan dalam kondisi suhu rendah tertentu.
Refrigerated air dryer dirancang untuk menghilangkan sebagian besar kelembapan ini sebelum compressed air mencapai peralatan di bagian hilir.
How Does a Refrigerated Air Dryer Work?
Refrigerated air dryer memiliki dua sistem yang saling berinteraksi: sirkuit compressed air dan sirkuit refrigeration.
Sirkuit compressed air merupakan bagian tempat kelembapan dihilangkan. Sirkuit refrigeration menyediakan pendinginan yang diperlukan agar kondensasi dapat terjadi.
Step 1: Warm, Moist Compressed Air Enters the Dryer
Compressed air memasuki dryer dengan membawa uap air dan kemungkinan kontaminan lainnya, tergantung pada compressor dan sistem pengolahan di bagian hulu.
Suhu udara yang masuk tidak boleh diasumsikan selalu sama atau langsung berasal dari compressor pada satu suhu tertentu. Suhu inlet dryer yang sebenarnya bergantung pada compressor, aftercooler, receiver, pipa, kondisi ambien, dan konfigurasi sistem secara keseluruhan.
Untuk AH dan WH Series Lingyu, rated inlet temperature adalah 50°C, dengan maximum inlet temperature ≤80°C.
Step 2: The Incoming Air Is Pre-Cooled
Sebelum memasuki evaporator, compressed air melewati tahap pre-cooling dan pertukaran panas air-to-air.
Panas berpindah dari compressed air yang lebih hangat ke udara kering dan dingin yang keluar dari dryer.
Proses ini mengurangi beban pendinginan pada sistem refrigeration:
Incoming warm air loses heat ↔ outgoing cold dry air gains heat
Pemulihan panas internal ini merupakan bagian penting dari pengoperasian refrigerated air dryer.
Step 3: The Evaporator Cools the Compressed Air
Udara yang telah mengalami pre-cooling kemudian memasuki air-to-refrigerant evaporator.
Refrigerant dingin menyerap panas dari compressed air dan menurunkan suhunya hingga uap air mulai mengembun.
Untuk AH dan WH Series Lingyu, proses ini dirancang berdasarkan pressure dew point 2–10°C.
Evaporator, bukan condenser, merupakan komponen yang secara langsung mendinginkan compressed air.
Step 4: Moisture Condenses
Ketika udara mendingin di dalam evaporator, uap air mengembun menjadi cairan.
Kelembapan, oli, dan beberapa kontaminan dapat mengalami kondensasi pada tahap ini. Namun, kondensasi saja tidak menghilangkan cairan tersebut dari aliran udara.
Kondensat masih harus dipisahkan secara fisik.
Step 5: The Gas-Liquid Separator Removes Condensate
Setelah refrigeration cooling, compressed air melewati tahap pemisahan gas dan cairan.
Separator menghilangkan tetesan cairan hasil kondensasi dari aliran compressed air.
Desain AH dan WH Lingyu mencakup sistem pemisahan air yang ditujukan untuk memberikan pemisahan kelembapan yang andal. Jika kinerja pemisahan menurun, cairan dapat terbawa ke bagian hilir meskipun sirkuit refrigeration masih melakukan pendinginan dengan benar.
Step 6: The Automatic Drain Removes the Liquid
Kondensat yang terkumpul dibuang melalui automatic drain.
Proses ini mencegah air yang telah dipisahkan menumpuk di dalam dryer dan terbawa kembali ke dalam aliran udara.
Oleh karena itu, kondisi drain merupakan bagian penting dalam maintenance refrigerated air dryer. Drain yang tersumbat atau tidak berfungsi dengan baik dapat menyebabkan masalah kelembapan di bagian hilir meskipun pendinginan evaporator tetap normal.
Step 7: The Dry Air Is Reheated
Setelah kelembapan dipisahkan, compressed air masih berada pada suhu yang relatif rendah.
Udara kemudian kembali melewati air-to-air heat exchanger dan menyerap panas dari compressed air yang lebih hangat di sisi masuk.
Dalam proses AH dan WH, compressed air yang telah dikeringkan dipanaskan kembali mendekati suhu ambien sebelum keluar dari dryer.
Tahap reheating ini secara bersamaan menghangatkan udara keluar dan melakukan pre-cooling terhadap udara masuk sehingga menjadi bagian dari proses pemulihan panas internal.
The Refrigeration Circuit
Sisi compressed air menjelaskan bagaimana kelembapan dihilangkan. Sisi refrigeration menjelaskan bagaimana pendinginan yang diperlukan dihasilkan.
Sirkuit refrigeration yang disederhanakan adalah:
Refrigeration compressor → condenser → expansion device → evaporator → compressor
Refrigeration Compressor
Refrigeration compressor mensirkulasikan refrigerant dan menciptakan kondisi tekanan yang diperlukan untuk refrigeration cycle.
Condenser
Condenser membuang panas dari refrigerant.
Cara panas ini dibuang menentukan salah satu perbedaan utama antara air-cooled dan water-cooled refrigerated dryers.
Expansion Device
Refrigerant melewati expansion atau throttling device sehingga tekanannya berkurang sebelum memasuki evaporator.
Evaporator
Refrigerant menyerap panas dari compressed air di dalam evaporator.
Pada bagian inilah sirkuit refrigeration dan sirkuit compressed air berinteraksi secara termal.
Air-Cooled Refrigerated Air Dryers
Air-cooled refrigerated air dryer membuang panas dari sistem refrigeration ke udara ambien.
AH Series Lingyu merupakan keluarga standar air-cooled refrigerated air dryer perusahaan.
| Parameter | AH Series |
|---|---|
| Rated inlet pressure | 0.7 MPa |
| Operating pressure range | 0.6–1.0 MPa |
| Rated inlet temperature | 50°C |
| Maximum inlet temperature | ≤80°C |
| Pressure dew point | 2–10°C |
| Ambient operating range | 2–45°C |
| Pressure drop | ≤0.025 MPa |
| Cooling method | Air-cooled |
Pengguna yang secara khusus mempertimbangkan konfigurasi ini dapat melihat kategori air-cooled refrigerated dryer Lingyu.
Karena panas condenser dibuang ke udara ambien, ventilasi instalasi dan kebersihan condenser merupakan faktor operasional yang penting.
Water-Cooled Refrigerated Air Dryers
Water-cooled refrigerated air dryer membuang panas refrigeration melalui sirkuit air pendingin.
WH Series Lingyu dirancang sebagai water-cooled high-inlet-temperature refrigerated air dryer.
Data operasinya meliputi:
| Parameter | WH Series |
| Pressure dew point | 2–10°C |
| Rated inlet temperature | 50°C |
| Maximum inlet temperature | ≤80°C |
| Pressure drop | ≤0.025 MPa |
| Cooling-water pressure | 0.2–0.4 MPa |
| Cooling-water temperature | ≤32°C |
Fasilitas yang memiliki infrastruktur air pendingin yang sesuai dapat mengevaluasi kategori water-cooled refrigerated dryer Lingyu.
Tidak ada satu metode pendinginan yang secara universal lebih efisien. Pilihan yang tepat bergantung pada kondisi ambien, ventilasi, infrastruktur air pendingin, energi pemompaan, maintenance, dan sistem pabrik secara keseluruhan.
How Lingyu Refrigerated Dryer Configurations Are Organized
Pasar refrigerated dryer secara umum sering menggunakan istilah seperti non-cycling dan cycling dryers.
Namun, untuk portofolio produk Lingyu, lebih tepat membedakan keluarga dan konfigurasi peralatan yang terdokumentasi, termasuk AH Series air-cooled, WH Series water-cooled, serta konfigurasi refrigerated dryer hemat energi seperti PD, DD, dan PB Series.
Struktur berbasis produk ini memberikan dasar yang lebih jelas untuk membandingkan teknologi refrigerated air dryer Lingyu yang tersedia.
Energy-Saving and Variable-Frequency Refrigerated Dryers
Tidak semua refrigerated air dryer menggunakan strategi kontrol yang sama.
Variable-frequency refrigeration dapat berguna ketika aliran compressed air dan beban pendinginan berubah secara signifikan dari waktu ke waktu. Alih-alih mengasumsikan refrigeration compressor harus selalu beroperasi pada kapasitas penuh, konfigurasi variable-frequency dapat menyesuaikan output refrigeration dengan kebutuhan aktual.
Manfaat energi bergantung pada profil beban dan kondisi operasi yang sebenarnya.
Untuk konfigurasi Lingyu tertentu, lihat frequency-conversion refrigerated air dryer.
Load-Responsive Dual-Compressor Design
Konfigurasi AH dan WH Lingyu juga mencakup susunan dual-compressor 1+1 pada model berkapasitas 5 hingga 180 m³/min.
Refrigeration compressor kedua mulai atau berhenti beroperasi sesuai dengan beban sistem, sehingga membantu sistem refrigeration merespons perubahan kebutuhan compressed air.
Ini merupakan fitur produk tertentu dan secara teknis lebih tepat daripada membuat klaim umum bahwa setiap refrigerated air dryer secara otomatis hemat energi.
Kinerja energi harus selalu dievaluasi berdasarkan konfigurasi dryer dan siklus kerja aktual.
Pressure Dew Point: Why 2–10°C Matters
Pressure dew point merupakan salah satu spesifikasi dryer yang paling penting.
AH dan WH Series Lingyu memiliki spesifikasi PDP 2–10°C.
Rentang ini sesuai untuk banyak aplikasi compressed air industri umum, tetapi tidak boleh disamakan dengan compressed air yang sangat kering.
Jika suatu proses membutuhkan pressure dew point yang jauh lebih rendah, seperti −20°C atau −40°C, adsorption drying mungkin lebih sesuai.
Sebagai contoh, combined DC Series Lingyu memiliki spesifikasi ≤−40°C PDP dengan menggabungkan tahap refrigerated drying dan adsorption drying.
Refrigerated Dryer vs. Desiccant Dryer
Perbedaan utamanya adalah tingkat pengeringan yang dibutuhkan.
Refrigerated air dryer menghilangkan kelembapan melalui pendinginan dan kondensasi. Desiccant air dryer menghilangkan sisa uap air melalui adsorption.
Refrigerated air dryer dapat menjadi pilihan yang sesuai ketika PDP 2–10°C memenuhi kebutuhan proses. Desiccant air dryer lebih sesuai ketika dibutuhkan PDP yang jauh lebih rendah.
Memilih udara dengan PDP −40°C ketika proses hanya membutuhkan refrigerated drying dapat meningkatkan biaya peralatan dan operasi secara tidak perlu.
Untuk perbandingan teknologi secara langsung, lihat panduan refrigerated air dryer vs. desiccant air dryer Lingyu.
Does a Refrigerated Dryer Produce Clean, Oil-Free Air?
Tidak dengan sendirinya.
Refrigerated air dryer terutama berfungsi untuk mengendalikan kelembapan.
Sebagian oli dan kontaminan lainnya dapat mengalami kondensasi selama proses pendinginan dan dipisahkan bersama kondensat, tetapi dryer tidak boleh dianggap sebagai pengganti sistem filtrasi yang dipilih dengan tepat.
Jika oli dan partikel harus dikendalikan hingga batas tertentu, precision compressed-air filter yang sesuai harus disertakan dalam sistem pengolahan compressed air.
Oleh karena itu, pengeringan, penghilangan oli, dan filtrasi partikel harus diperlakukan sebagai fungsi pemurnian yang terpisah tetapi saling terkoordinasi.
Why Refrigerated Air Dryers Matter
Nilai utama refrigerated drying adalah pengendalian kelembapan secara praktis tanpa siklus regenerasi yang dibutuhkan oleh conventional adsorption dryers.
Jika dipilih dengan benar, refrigerated air dryer dapat membantu mengurangi akumulasi air cair, korosi pada pipa, masalah pneumatik akibat kelembapan, dan ketidakstabilan proses.
Namun, klaim seperti “low maintenance”, “long service life”, atau “low operating cost” tidak boleh dianggap sebagai karakteristik universal.
Kinerja selama siklus hidup aktual bergantung pada ukuran dryer, suhu ambien, suhu inlet, airflow, pressure drop, kontrol refrigeration, kondisi condenser, maintenance drain, dan jam operasi tahunan.
Pressure Drop and Energy Efficiency
Konsumsi listrik hanyalah salah satu bagian dari kinerja energi refrigerated air dryer.
Pressure drop juga penting.
AH dan WH Series Lingyu memiliki spesifikasi pressure drop ≤0.025 MPa dalam kondisi operasi yang dinyatakan.
Jika dryer menyebabkan kehilangan tekanan yang berlebihan, compressor mungkin perlu beroperasi pada discharge pressure yang lebih tinggi untuk mempertahankan tekanan yang dibutuhkan di bagian hilir.
Oleh karena itu, evaluasi energi secara praktis harus mempertimbangkan:
Refrigeration power + fan or pump energy + pressure drop + annual operating profile
bukan hanya konsumsi listrik.
Where Refrigerated Air Dryers Are Used
Refrigerated air dryers dapat digunakan secara luas ketika PDP yang dibutuhkan sesuai dengan rentang operasinya.
Aplikasi umum mencakup general manufacturing, produksi otomotif, pneumatic tools, peralatan CNC, sistem pengemasan, pengolahan plastik, utility air pada industri makanan dan minuman, serta berbagai sistem compressed air pabrik lainnya.
Namun, jenis industri saja tidak boleh menentukan pemilihan dryer.
Satu aplikasi pengolahan makanan mungkin hanya membutuhkan PDP 2–10°C, sementara proses lain yang lebih sensitif terhadap kelembapan dapat membutuhkan adsorption drying. Demikian pula, aplikasi elektronik dan laser cutting harus dievaluasi berdasarkan spesifikasi kualitas udara aktual dan tidak boleh diasumsikan bahwa refrigerated drying selalu memadai.
How to Select a Refrigerated Air Dryer
Refrigerated air dryer harus dipilih berdasarkan kondisi sistem aktual, bukan hanya berdasarkan nameplate flow compressor.
Faktor penting mencakup airflow aktual maksimum, tekanan inlet, suhu inlet, suhu ambien, pressure dew point yang dibutuhkan, allowable pressure drop, metode pendinginan, variasi beban, ketersediaan ventilasi atau air pendingin, pasokan listrik, serta kebutuhan filtrasi di bagian hilir.
Menentukan ukuran hanya berdasarkan nameplate flow compressor dapat menyebabkan kinerja dryer yang buruk jika suhu, tekanan, dan kondisi lokasi diabaikan.
Untuk metode sizing yang lebih terperinci, lihat panduan refrigerated air dryer sizing Lingyu.
Refrigerated Air Dryer Maintenance
Maintenance rutin harus berfokus pada komponen yang secara langsung memengaruhi perpindahan panas, pembuangan kondensat, dan kinerja refrigeration.
Bagian penting meliputi condenser, pre-cooler, air-to-air heat exchanger, evaporator, gas-liquid separator, automatic drain, refrigeration compressor, refrigerant circuit, dan sistem kontrol.
Untuk unit air-cooled, aliran udara dan kebersihan condenser sangat penting. Untuk unit water-cooled, kondisi air pendingin dan heat exchanger juga perlu diperhatikan.
Peningkatan outlet dew point dapat disebabkan oleh airflow yang berlebihan, suhu inlet yang tinggi, suhu ambien yang tinggi, masalah pendinginan, pembuangan kondensat yang buruk, masalah pada separator, atau gangguan pada sistem refrigeration. Oleh karena itu, kondisi tersebut tidak boleh secara otomatis dikaitkan dengan satu penyebab saja.
Conclusion
Refrigerated air dryer menghilangkan kelembapan dari compressed air melalui serangkaian proses pre-cooling, refrigeration cooling, condensation, gas-liquid separation, drainage, dan reheating.
Pada AH dan WH Series Lingyu, compressed air dikeringkan hingga mencapai pressure dew point 2–10°C, kondensat dipisahkan dan dibuang secara otomatis, kemudian udara yang telah dikeringkan dipanaskan kembali mendekati suhu ambien sebelum keluar dari dryer.
Teknologi ini sangat berguna ketika rentang dew point tersebut memenuhi kebutuhan proses di bagian hilir tanpa memerlukan adsorption drying yang lebih dalam.
Refrigerated air dryer yang tepat harus dipilih berdasarkan airflow, tekanan dan suhu inlet, kondisi ambien, metode pendinginan, pressure drop, PDP yang dibutuhkan, serta profil beban aktual.
Alih-alih mengasumsikan setiap refrigerated air dryer secara otomatis memiliki biaya rendah, maintenance rendah, atau efisiensi energi tinggi, keseluruhan sistem compressed air harus dievaluasi agar konfigurasi yang dipilih dapat memberikan pengendalian kelembapan yang dibutuhkan dengan kinerja siklus hidup yang sesuai.
