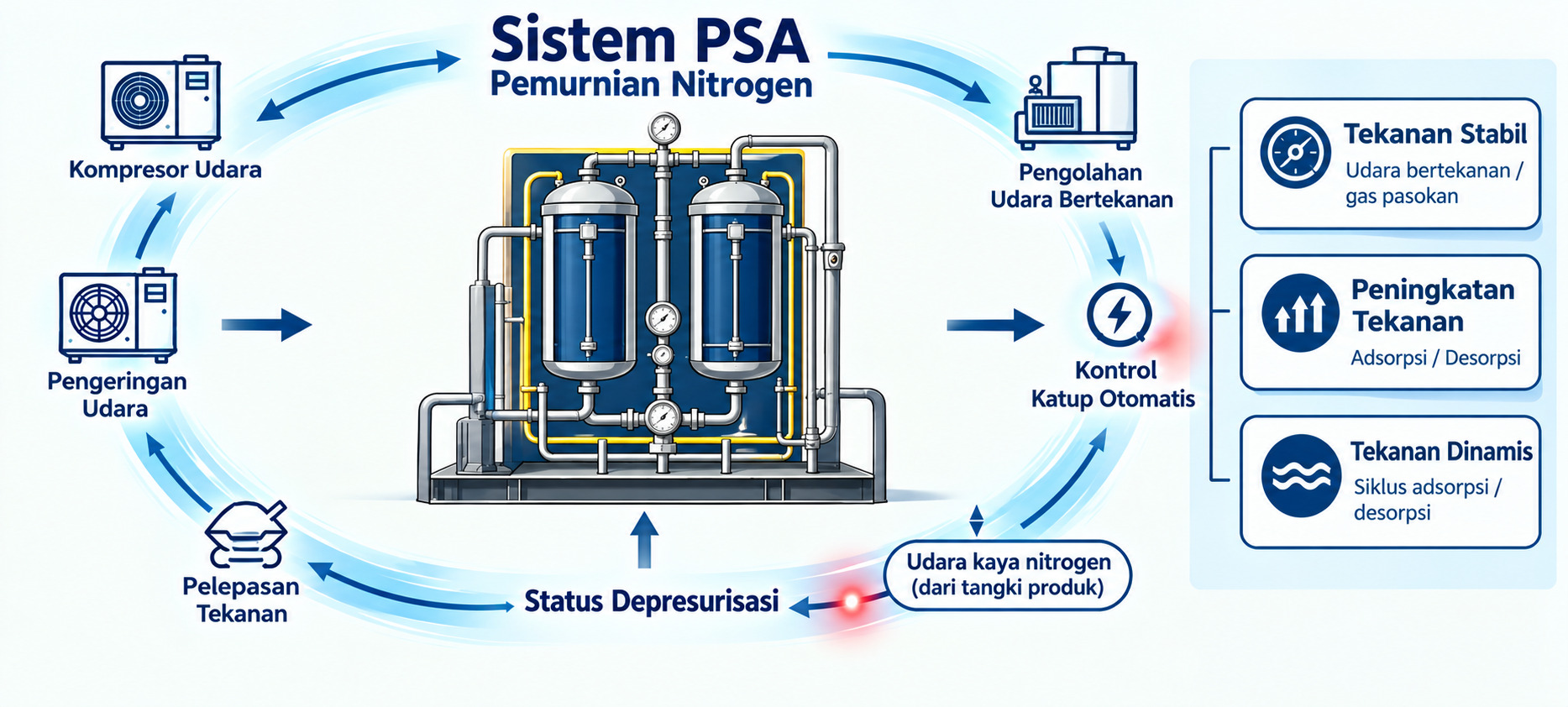

Masalah PSA Nitrogen Generator Low Pressure, atau generator nitrogen PSA yang tidak mampu mencapai tekanan operasi yang dibutuhkan, dapat berdampak langsung pada laju aliran nitrogen, kestabilan suplai gas, dan kontinuitas proses produksi.
Namun, tekanan nitrogen yang rendah tidak selalu berarti terdapat kerusakan pada menara adsorpsi atau Carbon Molecular Sieve (CMS). Penyebabnya dapat berasal dari kompresor udara, tangki udara, air dryer, filter, sistem perpipaan, valve, sistem kontrol, hingga kebutuhan nitrogen yang melebihi kapasitas aktual generator.
Artikel ini membahas cara melakukan PSA Nitrogen Generator Troubleshooting secara sistematis ketika tekanan nitrogen rendah, mulai dari sisi suplai udara bertekanan hingga menara adsorpsi, CMS, sistem kontrol, dan kebutuhan nitrogen di titik penggunaan.
Gejala Umum PSA Nitrogen Generator Low Pressure
Beberapa kondisi yang perlu diperhatikan antara lain:
- Tekanan udara masuk terlihat normal, tetapi tekanan di menara adsorpsi naik terlalu lambat
- Tekanan nitrogen keluar tidak mencapai tekanan yang dibutuhkan proses
- Kemurnian nitrogen masih sesuai kebutuhan, tetapi tekanan terlalu rendah
- Tekanan nitrogen naik-turun atau tidak stabil
- Tekanan turun secara signifikan ketika konsumsi nitrogen meningkat
- Tekanan pada outlet kompresor normal, tetapi tekanan pada inlet PSA jauh lebih rendah
Untuk menemukan penyebabnya secara efisien, lakukan pemeriksaan dengan urutan:
Kompresor Udara → Tangki Udara & Air Dryer → Filter & Perpipaan → Valve PSA → Menara Adsorpsi → Sistem Kontrol → Konsumsi Nitrogen
Urutan ini membantu mengeliminasi masalah eksternal yang relatif mudah diperiksa sebelum membongkar komponen internal generator nitrogen.
1. Periksa Suplai Udara Bertekanan
PSA Nitrogen Generator membutuhkan udara bertekanan dengan tekanan, laju aliran, dan kualitas yang sesuai. Jika suplai compressed air tidak mencukupi, menara adsorpsi mungkin tidak dapat mencapai kondisi tekanan yang diperlukan untuk menjalankan siklus PSA secara stabil.
Periksa Tekanan Outlet Kompresor Udara
Ukur tekanan pada outlet kompresor, kemudian bandingkan dengan tekanan aktual pada inlet PSA Nitrogen Generator.
Jika tekanan udara lebih rendah daripada persyaratan inlet untuk model PSA yang digunakan, periksa:
- Operasi load/unload kompresor
- Inlet valve kompresor
- Kapasitas udara aktual
- Kondisi elemen kompresor
- Pengaturan kontrol tekanan
- Total konsumsi compressed air di fasilitas
Jangan langsung menaikkan tekanan kompresor sebelum mengetahui penyebabnya.
Jika masalah sebenarnya berasal dari filter yang tersumbat, kebocoran, hambatan perpipaan, atau pressure loss yang berlebihan, menaikkan tekanan kompresor dapat meningkatkan konsumsi energi tanpa menyelesaikan akar masalah.
Jika tekanan pada kompresor normal tetapi turun secara signifikan sebelum mencapai PSA, periksa kemungkinan penurunan tekanan pada sistem udara bertekanan.
Periksa Tangki Udara dan Sistem Drainase
Periksa air receiver, automatic drain, manual drain valve, sambungan, flange, dan valve.
Drain valve yang tidak menutup dengan sempurna dapat membuang udara secara terus-menerus dan menyebabkan sistem kesulitan mempertahankan tekanan.
Periksa apakah:
- Drain valve menutup dengan benar
- Automatic drain bekerja normal
- Terdapat kebocoran pada sambungan tangki
- Flange atau fitting mengalami kebocoran
Periksa Air Dryer
Kualitas compressed air sebelum masuk ke PSA sangat penting untuk kestabilan dan umur sistem.
Air dryer yang mengalami gangguan dapat menyebabkan hambatan aliran berlebihan atau memungkinkan lebih banyak kelembapan masuk ke bagian downstream.
Periksa:
- Status operasi air dryer
- Condensate drain
- Perbedaan tekanan inlet dan outlet
- Dew point apabila tersedia pengukuran
- Posisi bypass valve
Untuk memahami fungsi pengolahan udara sebelum PSA secara lebih lengkap, lihat panduan mengenai filter dan air dryer untuk sistem udara bertekanan.
2. Periksa Filter dan Sistem Perpipaan
Jika kompresor mampu menghasilkan tekanan yang sesuai, langkah berikutnya adalah menentukan apakah terjadi kehilangan tekanan sebelum udara mencapai PSA Nitrogen Generator.
Cara yang efektif adalah mengukur tekanan pada beberapa titik di sepanjang sistem, bukan hanya melihat pressure gauge pada kompresor atau generator nitrogen.
Periksa Kebocoran Udara Bertekanan
Perhatikan terutama area berikut:
- Sambungan berulir
- Flange
- Selang udara
- Sambungan valve
- Sambungan pressure gauge
- Inlet dan outlet PSA
- Sambungan air receiver
- Sambungan nitrogen receiver
Satu kebocoran kecil mungkin terlihat tidak signifikan. Namun, jika terdapat beberapa titik kebocoran, total kehilangan udara dapat memengaruhi tekanan dan kapasitas sistem secara keseluruhan.
Gunakan metode deteksi kebocoran yang sesuai dengan prosedur keselamatan di lokasi. Untuk pemeriksaan yang lebih sistematis, lihat panduan cara mendeteksi kebocoran udara bertekanan.
Periksa Pressure Drop pada Filter
Filter yang tersumbat dapat membatasi aliran compressed air meskipun tekanan pada outlet kompresor masih terlihat normal.
Ukur tekanan sebelum dan sesudah setiap filter, yang dapat mencakup:
- Pre-filter
- Coalescing filter
- High-efficiency filter
- Activated carbon filter
Jika differential pressure telah melampaui batas yang direkomendasikan oleh produsen untuk elemen filter tersebut, periksa kondisinya dan lakukan penggantian jika diperlukan.
Untuk kebutuhan filtrasi sebelum PSA, lihat filter udara bertekanan presisi dari Lingyu.
Periksa Ukuran Pipa dan Posisi Valve
Pressure drop yang terlalu besar juga dapat disebabkan oleh:
- Diameter pipa terlalu kecil
- Jalur perpipaan terlalu panjang
- Terlalu banyak elbow atau fitting
- Ball valve tidak terbuka penuh
- Check valve macet
- Adanya hambatan pada valve atau komponen perpipaan
Pastikan valve yang diperlukan terbuka penuh dan check valve dapat bekerja dengan normal.
3. Periksa Switching Valve pada Sistem PSA
Proses Pressure Swing Adsorption bergantung pada pergantian kerja antara menara adsorpsi.
Valve mengontrol beberapa tahapan penting seperti pressurization, adsorption, depressurization, regeneration, dan pressure equalization.
Jika valve bocor, macet, atau membuka dan menutup pada waktu yang tidak tepat, menara adsorpsi mungkin tidak dapat mencapai tekanan yang diperlukan.
Periksa Operasi Switching Valve
Amati generator selama beberapa siklus dan periksa kondisi seperti:
- Pergantian valve tidak konsisten
- Valve terlambat membuka atau menutup
- Udara terus terbuang secara tidak normal
- Terdengar suara kebocoran
- Valve macet
- Pola tekanan Tower A dan Tower B berbeda secara signifikan
Jika valve tidak dapat menutup dengan sempurna, periksa valve seat, actuator, seal, dan komponen internal sesuai prosedur perawatan peralatan.
Periksa Solenoid Valve dan Pilot Air
Pneumatic valve membutuhkan tekanan udara kontrol yang memadai serta pengoperasian solenoid valve yang benar.
Periksa:
- Sinyal listrik
- Solenoid coil
- Jalur pilot air
- Tekanan control air
- Pneumatic actuator
Tekanan pilot/control air yang diperlukan berbeda menurut desain dan model valve. Gunakan spesifikasi produsen peralatan dan jangan menerapkan satu nilai tekanan yang sama untuk semua sistem PSA.
Periksa Pressure Regulator dan Exhaust Valve
Pressure regulator yang bermasalah atau exhaust valve yang tidak menutup sempurna dapat menyebabkan udara terus terbuang sehingga tekanan di dalam menara meningkat terlalu lambat.
Perhatikan pada tahap mana pressure loss terjadi selama PSA cycle. Informasi ini dapat membantu membedakan masalah pada suplai udara dari masalah pada valve tertentu.
4. Periksa Menara Adsorpsi dan Carbon Molecular Sieve (CMS)
Setelah kompresor, air dryer, filter, perpipaan, dan valve dipastikan bekerja dengan baik, pemeriksaan dapat dilanjutkan ke bagian menara adsorpsi.
Periksa Kebocoran pada Menara Adsorpsi
Periksa:
- Flange menara
- Sambungan pressure gauge
- Sambungan instrumen
- Sambungan antara valve dan menara
- Seal dan gasket
Kebocoran pada bagian ini dapat mengurangi kemampuan menara untuk mencapai tekanan yang diperlukan, terutama apabila kebocoran terjadi secara berulang pada setiap PSA cycle.
Periksa Kondisi Carbon Molecular Sieve
Carbon Molecular Sieve merupakan adsorben utama dalam PSA Nitrogen Generator.
Keausan, kontaminasi, penurunan posisi adsorbent bed, atau CMS powdering dapat memengaruhi distribusi udara dan performa menara adsorpsi.
Perhatikan tanda-tanda seperti:
- Ditemukan debu atau serbuk CMS
- Pola tekanan berubah dari kondisi normal
- Hambatan aliran meningkat
- Operasi generator tidak stabil
- Terjadi penurunan level adsorbent bed
Jika ditemukan serbuk CMS dalam jumlah tidak normal, jangan hanya menambahkan CMS baru tanpa mencari akar penyebabnya.
Pelajari lebih lanjut mengenai penyebab dan cara mengatasi CMS menjadi serbuk pada generator nitrogen PSA.
Periksa Pressure Equalization dan Regeneration
Jika proses equalization tidak berjalan dengan benar, urutan valve bermasalah, atau kehilangan udara selama regeneration terlalu besar, menara berikutnya dapat memulai siklus dengan tekanan yang tidak sesuai.
Bandingkan:
- Kurva tekanan Tower A
- Kurva tekanan Tower B
- Proses pressure equalization
- Pembuangan udara saat regeneration
- Urutan pembukaan dan penutupan valve
Hasil pengukuran harus dibandingkan dengan parameter operasi yang ditentukan untuk model PSA tersebut.
Jangan mengubah adsorption time, regeneration time, atau equalization time secara sembarangan. Perubahan PSA cycle dapat memengaruhi kemurnian nitrogen, kapasitas produksi, regenerasi adsorben, dan umur CMS.
Untuk memahami proses tersebut lebih lanjut, lihat cara kerja generator nitrogen PSA.
5. Periksa Sensor Tekanan, Sistem Kontrol, dan Kebutuhan Nitrogen
Jika komponen mekanis bekerja normal, masalah PSA Nitrogen Generator Low Pressure dapat berhubungan dengan instrumen, PLC, atau konsumsi nitrogen aktual.
Periksa Pressure Sensor
Bandingkan pembacaan pressure transmitter dengan pressure gauge referensi atau alat ukur yang telah dikalibrasi.
Jika terdapat perbedaan yang signifikan, lakukan pemeriksaan atau kalibrasi sensor sebelum menyimpulkan bahwa tekanan sistem benar-benar rendah.
Bandingkan Kebutuhan Nitrogen dengan Kapasitas Generator
Parameter utama pada sistem PSA saling berhubungan:
Nitrogen Purity + Nitrogen Flow Rate + Compressed Air Conditions + Required Pressure
Jika proses menggunakan nitrogen lebih cepat daripada kemampuan generator untuk memproduksinya, tekanan di dalam nitrogen receiver akan turun.
Periksa:
- Kapasitas produksi nitrogen
- Konsumsi nitrogen aktual
- Peak demand
- Jumlah titik penggunaan yang aktif bersamaan
- Volume nitrogen receiver
- Durasi peak demand
- Pressure loss pada jaringan distribusi nitrogen
Nitrogen receiver dapat membantu mengatasi lonjakan kebutuhan dalam waktu singkat. Namun, memperbesar tangki saja tidak dapat menyelesaikan masalah apabila kebutuhan nitrogen secara terus-menerus melebihi kapasitas generator.
Jika kapasitas sistem perlu dievaluasi kembali, lihat panduan memilih generator nitrogen PSA.
Periksa Urutan Kontrol PLC
Gangguan pada sistem kontrol dapat menyebabkan:
- Urutan valve tidak benar
- Adsorption time tidak sesuai
- Regeneration tidak sempurna
- Pressure equalization tidak normal
- Pergantian menara terlalu cepat atau terlalu lambat
Bandingkan urutan operasi aktual dengan parameter yang disetujui untuk mesin tersebut.
Perubahan PSA cycle time sebaiknya dilakukan oleh personel yang memahami pengaruhnya terhadap kemurnian, flow rate, regenerasi adsorben, dan umur Carbon Molecular Sieve.
Tabel Troubleshooting PSA Nitrogen Generator Low Pressure
| Gejala | Kemungkinan Penyebab | Bagian yang Diperiksa |
|---|---|---|
| Tekanan inlet PSA rendah | Suplai compressed air tidak mencukupi | Kompresor, air receiver, air dryer |
| Tekanan kompresor normal tetapi inlet PSA rendah | Pressure drop terlalu tinggi | Filter, pipa, valve, kebocoran |
| Tekanan menara naik lambat | Hambatan aliran atau kebocoran | Filter, switching valve, check valve |
| Tekanan Tower A dan B sangat berbeda | Gangguan valve atau menara | Urutan valve, seal, kebocoran |
| Tekanan berfluktuasi saat pergantian menara | Equalization tidak normal | Pneumatic valve, PLC, equalization |
| Tekanan turun saat konsumsi meningkat | Demand melebihi kapasitas | Flow rate, receiver, kapasitas PSA |
| HMI menunjukkan tekanan rendah tetapi gauge normal | Kesalahan pengukuran | Pressure sensor, kalibrasi |
| Tekanan tidak stabil dan ditemukan serbuk CMS | Masalah adsorben atau komponen internal | CMS dan bagian internal menara |
8 Langkah Troubleshooting Saat Tekanan PSA Rendah
- Ukur tekanan discharge kompresor udara.
- Ukur tekanan langsung pada inlet PSA Nitrogen Generator.
- Bandingkan tekanan sebelum dan sesudah air dryer serta filter.
- Periksa kebocoran pada sistem compressed air.
- Amati tekanan Tower A dan Tower B selama beberapa PSA cycle.
- Periksa pneumatic valve dan solenoid valve.
- Bandingkan konsumsi nitrogen aktual dengan kapasitas generator.
- Setelah penyebab eksternal dieliminasi, periksa CMS dan komponen internal menara adsorpsi.
Urutan ini membantu menemukan lokasi pressure loss berdasarkan hasil pengukuran aktual dan mengurangi pembongkaran atau penggantian komponen yang tidak diperlukan.
Cara Mencegah PSA Nitrogen Generator Low Pressure
Preventive maintenance sebaiknya mencakup:
- Memeriksa condensate drain secara berkala
- Melakukan perawatan air dryer sesuai interval
- Memantau pressure drop pada filter
- Mengganti filter element sesuai kondisi dan rekomendasi produsen
- Memeriksa kebocoran pada sistem compressed air dan nitrogen
- Memeriksa pneumatic valve dan seal
- Memantau tren tekanan pada kedua menara adsorpsi
- Melindungi CMS dari air, oli, dan kontaminan partikulat
- Menghindari operasi terus-menerus di atas kapasitas desain
- Memeriksa akar penyebab ketika ditemukan CMS powdering yang tidak normal
Kualitas udara bertekanan sangat penting karena air, oli, dan partikulat dapat memengaruhi filter, valve, instrumen, serta Carbon Molecular Sieve.
FAQ: PSA Nitrogen Generator Low Pressure
Mengapa tekanan PSA Nitrogen Generator rendah meskipun kompresor bekerja normal?
Salah satu penyebabnya adalah pressure drop antara kompresor dan PSA. Periksa filter yang tersumbat, pressure loss pada air dryer, ukuran pipa, valve yang tidak terbuka penuh, check valve, serta kemungkinan kebocoran udara.
Apakah filter yang tersumbat dapat menyebabkan tekanan nitrogen rendah?
Ya. Filter yang tersumbat meningkatkan hambatan aliran dan mengurangi jumlah compressed air yang dapat mencapai PSA. Ukur differential pressure sebelum dan sesudah filter, lalu bandingkan dengan batas yang ditentukan oleh produsen.
Apakah masalah CMS dapat menyebabkan tekanan PSA tidak normal?
CMS powdering, kontaminasi, atau penurunan adsorbent bed dapat memengaruhi distribusi udara dan performa menara. Namun, kompresor, air dryer, filter, perpipaan, dan valve sebaiknya diperiksa terlebih dahulu sebelum membuka menara adsorpsi.
Mengapa tekanan nitrogen turun ketika konsumsi meningkat?
Peak demand mungkin melebihi kapasitas yang tersedia dari generator. Periksa peak flow rate, volume nitrogen receiver, pressure loss pada jaringan distribusi, dan kapasitas aktual PSA Nitrogen Generator.
Apakah tekanan kompresor harus dinaikkan ketika tekanan nitrogen rendah?
Tidak sebaiknya dilakukan sebelum akar masalah diketahui. Jika penyebabnya adalah filter tersumbat, kebocoran, hambatan perpipaan, valve bermasalah, atau kapasitas generator yang tidak mencukupi, menaikkan tekanan kompresor dapat meningkatkan konsumsi energi tanpa menyelesaikan penyebab utama.
Kesimpulan
PSA Nitrogen Generator Low Pressure tidak selalu berarti Carbon Molecular Sieve atau menara adsorpsi mengalami kerusakan.
Troubleshooting sebaiknya dilakukan secara berurutan:
Kompresor Udara → Air Receiver & Air Dryer → Filter & Perpipaan → Valve PSA → Menara Adsorpsi → Sistem Kontrol → Kebutuhan Nitrogen
Pengukuran tekanan pada beberapa titik membantu menentukan apakah masalah berasal dari suplai udara yang tidak mencukupi, pressure drop yang berlebihan, filter tersumbat, kebocoran, valve, sistem kontrol, atau kebutuhan nitrogen yang melebihi kapasitas produksi.
Perawatan sistem pengolahan compressed air yang tepat, pemantauan filter dan valve, perlindungan CMS dari kontaminasi, serta pemilihan kapasitas generator yang sesuai dengan kebutuhan aktual dapat membantu menjaga sistem PSA tetap stabil dan andal.
Untuk proyek baru atau peningkatan kapasitas, lihat generator nitrogen untuk aplikasi industri dari Lingyu atau hubungi tim Lingyu untuk mendiskusikan kebutuhan flow rate, kemurnian nitrogen, tekanan operasi, dan kondisi compressed air pada aplikasi Anda.
