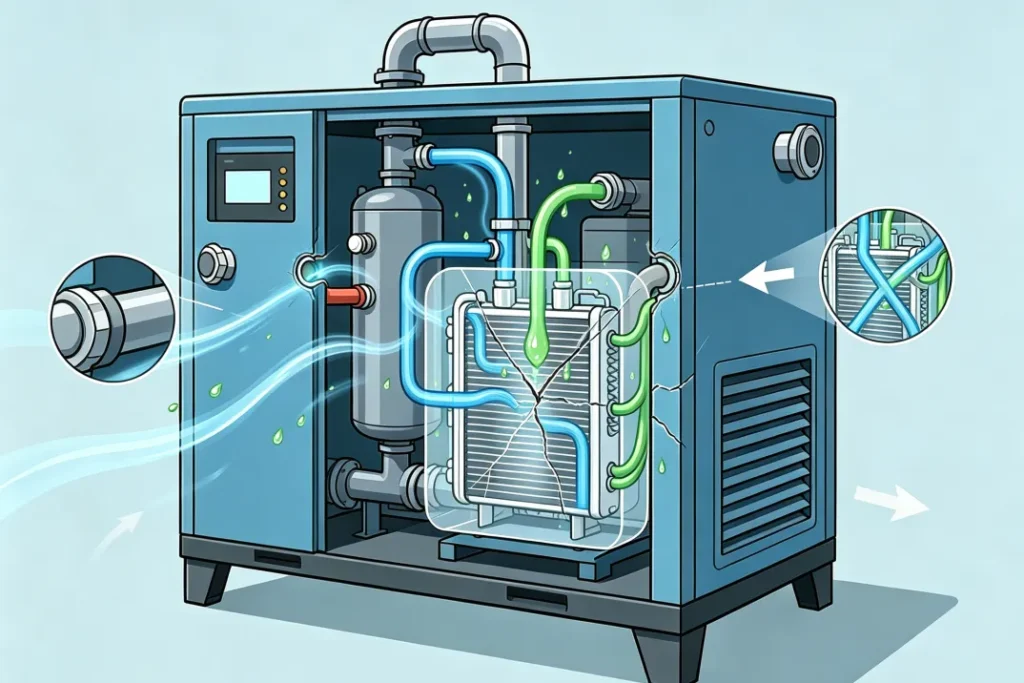

Evaporator merupakan salah satu heat-exchange component utama di dalam refrigerated air dryer.
Komponen ini mentransfer panas antara compressed air side dan refrigeration circuit sekaligus menjaga kedua fluid circuit tetap terpisah.
Jika evaporator mengalami leak, langkah troubleshooting pertama adalah menentukan apakah masalahnya berupa:
External refrigerant leak, yaitu refrigerant keluar dari refrigeration circuit ke lingkungan sekitar,
atau:
Internal evaporator leak, yaitu compressed air dan refrigerant saling berkomunikasi melalui internal heat-transfer surface yang rusak.
Kedua failure mode ini memerlukan diagnostic method yang berbeda.
Mengidentifikasi jenis leak dengan benar dapat membantu menghindari repeated refrigerant charging, unnecessary disassembly, dan equipment downtime yang berkepanjangan.
Safety note: Refrigeration system beroperasi di bawah pressure dan dapat mengandung regulated refrigerant. Refrigerant recovery, pressure testing, evacuation, charging, brazing, dan refrigeration-circuit repair harus dilakukan oleh qualified personnel menggunakan equipment yang sesuai serta mengikuti local regulations dan service instructions dari manufacturer dryer.
Jangan pernah menggunakan oxygen untuk pressure testing dan jangan pernah melebihi approved test atau design pressure dari equipment.
1. Pahami Perbedaan antara External dan Internal Evaporator Leaks
Sebelum melakukan testing, penting untuk membedakan kedua kondisi tersebut.
| Leak Type | Apa yang Terjadi | Typical Indications |
|---|---|---|
| External leak | Refrigerant keluar dari refrigeration circuit ke atmosphere | Low refrigerant pressure, loss of refrigeration capacity, oil traces di dekat leak point |
| Internal leak | Compressed air circuit berkomunikasi dengan refrigerant circuit melalui heat-transfer surface yang rusak | Refrigeration pressure berperilaku abnormal atau meningkat setelah shutdown ketika compressed air side tetap bertekanan |
Tidak satu pun dari gejala tersebut boleh dianggap sebagai final proof jika berdiri sendiri.
Pressure reading juga dapat dipengaruhi oleh refrigeration controls, ambient conditions, compressor problem, restriction, refrigerant charge, dan fault lainnya.
Karena itu, leak diagnosis harus menggabungkan:
- Visual inspection
- Pressure behavior analysis
- Appropriate leak-testing methods
2. Cara Memeriksa External Refrigerant Leak
External leak memungkinkan refrigerant keluar dari sealed refrigeration system.
Possible leak location meliputi:
- Copper tubing
- Brazed joint
- Service connection
- Flare fitting jika digunakan
- Process tube
- Refrigeration valve
- Connection di sekitar compressor, condenser, dan evaporator
Step 1: Lakukan Visual Inspection
Putuskan dryer dari power sesuai required lockout procedure, kemudian periksa accessible refrigeration component.
Perhatikan:
- Oil stain
- Oily dust accumulation
- Damaged tubing
- Cracked atau stressed connection
- Tanda-tanda rubbing antara copper tube
- Loose atau damaged fitting
- Corrosion di sekitar joint
Refrigerant yang keluar dari circuit dapat membawa sedikit refrigeration oil bersamanya.
Karena itu, oily area di sekitar joint atau tube dapat menjadi petunjuk yang berguna.
Namun:
Oil staining menunjukkan lokasi yang perlu diperiksa—tetapi tidak dengan sendirinya mengonfirmasi active refrigerant leak.
Berikan perhatian khusus pada small refrigeration tube dan area yang terkena vibration atau bersentuhan dengan adjacent component.
3. Gunakan Refrigerant Leak Detection Method yang Sesuai
Jika visual inspection tidak berhasil menemukan sumbernya, refrigeration circuit mungkin perlu menjalani leak testing.
Refrigerant yang masih tersisa harus ditangani menggunakan approved refrigerant recovery procedure. Refrigerant tidak boleh langsung dilepaskan ke atmosphere.
Setelah refrigeration circuit dipersiapkan dengan benar, qualified technician dapat menggunakan dry nitrogen atau manufacturer-approved inert test gas lainnya.
Jangan Gunakan Oxygen
Jangan pernah melakukan pressurization pada refrigeration circuit menggunakan oxygen.
Oxygen yang bersentuhan dengan refrigeration oil dan material lainnya di bawah pressure dapat menimbulkan serious fire atau explosion hazard.
Ikuti Manufacturer’s Approved Test Pressure
Tidak ada satu pressure seperti 0,2 MPa, 0,5 MPa, atau fixed value lainnya yang dapat secara otomatis diterapkan pada setiap refrigerated air dryer.
Allowable pressure bergantung pada:
- Refrigerant circuit design
- High- dan low-pressure side ratings
- Heat exchanger construction
- Refrigerant type
- Components yang terpasang di dalam circuit
- Manufacturer’s service specifications
Selalu tetap berada dalam approved test pressure untuk dryer tertentu.
4. Konfirmasi External Leaks dengan Bubble Testing atau Electronic Detector
Setelah refrigeration circuit dipressurize secara aman menggunakan test gas yang sesuai, suspected external connection dapat diperiksa.
Leak-detection solution yang sesuai dapat diaplikasikan pada:
- Brazed joint
- Flare connection
- Threaded refrigeration fitting
- Valve connection
- Service port
- Accessible tubing joint
Continuous bubble formation dapat menunjukkan adanya gas yang keluar.
Electronic refrigerant leak detector juga dapat digunakan ketika sistem mengandung tracer atau refrigerant yang sesuai berdasarkan applicable service procedure.
Untuk dryer berukuran besar, kombinasi visual inspection, electronic detection, dan bubble confirmation dapat membuat leak localization lebih cepat dan lebih andal.
5. Cara Mengenali Kemungkinan Internal Evaporator Leak
Internal leak berbeda karena refrigerant tidak selalu keluar dari dryer.
Sebaliknya, breach terbentuk antara compressed air passage dan refrigeration passage di dalam evaporator.
Karena compressed air side sering beroperasi pada pressure yang jauh lebih tinggi daripada bagian refrigeration circuit, compressed air dapat berpindah ke refrigerant side ketika terjadi internal breach.
Possible symptom meliputi:
- Abnormal refrigeration pressure
- Refrigerant pressure meningkat secara tidak terduga setelah shutdown
- Repeated high-pressure protection
- Refrigeration pressure meningkat ketika compressed air side diberi pressure
- Kesulitan mempertahankan normal refrigeration operating conditions
Gejala tersebut memerlukan investigasi lebih lanjut, tetapi tidak secara otomatis membuktikan evaporator failure.
Sebagai contoh, abnormal refrigeration pressure juga dapat disebabkan oleh:
- Condenser problem
- Cooling airflow problem
- Cooling-water problem
- Refrigerant charging issue
- Refrigeration control fault
Jika gejala utama adalah abnormal refrigerant pressure dan bukan confirmed leakage, lihat penyebab refrigerant low pressure terlalu tinggi pada refrigerated air dryer.
6. Method 1: Isolate dan Pressure-Test Evaporator
Salah satu direct diagnostic method adalah mengisolasi evaporator sehingga kedua sisi dapat dievaluasi secara independen.
Prosedur ini hanya boleh dilakukan oleh qualified refrigeration technician karena mungkin memerlukan pembukaan refrigeration circuit.
General diagnostic principle adalah:
Isolate → Pressurize Safely → Stabilize → Monitor → Confirm
Technician mengisolasi relevant evaporator passage sesuai equipment design dan menggunakan approved test medium serta pressure.
Pressure kemudian dimonitor setelah stabilization.
Pressure change dapat menunjukkan leakage, tetapi temperature change juga harus diperhitungkan karena gas pressure berubah sesuai temperature.
Karena itu, pressure-holding test tidak boleh diinterpretasikan tanpa memberikan adequate stabilization dan memperhitungkan ambient temperature.
7. Method 2: Periksa Apakah Compressed Air Masuk ke Refrigeration Circuit
Diagnostic principle lain yang berguna adalah menentukan apakah pemberian pressure pada compressed air side menyebabkan pressure muncul pada isolated refrigeration side.
Qualified technician dapat menggunakan general procedure berikut:
- Shut down dan electrically isolate refrigerated dryer.
- Lakukan refrigerant recovery dengan benar jika refrigeration circuit harus dibuka atau diisolasi.
- Persiapkan refrigerant side sesuai manufacturer’s service procedure.
- Isolasi dari possible pressure source lainnya jika dryer design memungkinkan.
- Pressurize compressed air side dalam approved operating range dryer.
- Amati isolated refrigeration side untuk melihat unexplained pressure increase.
Jika refrigeration-side pressure meningkat sebagai akibat langsung dari pressurization pada compressed air passage, komunikasi antara kedua circuit sangat mungkin terjadi.
Temuan tersebut dapat mendukung diagnosis internal heat-exchanger leak.
Namun, exact isolation procedure bergantung pada refrigeration circuit dari dryer.
Jangan mengasumsikan bahwa evaporator merupakan satu-satunya possible communication path pada setiap refrigerated dryer design.
8. Mengapa Pressure Equalization Merupakan Petunjuk Penting?
Dalam normal operation, compressed air dan refrigerant circuit tetap terpisah.
Heat transfer harus terjadi di antara keduanya, tetapi tidak boleh ada direct fluid communication.
Internal breach mengubah kondisi tersebut.
Jika:
Compressed air side pressure rises → Refrigeration side pressure also rises
ketika refrigeration circuit telah diisolasi dengan benar dari possible pressure source lainnya, pressure response menunjukkan bahwa gas mungkin melintasi heat-transfer barrier.
Hal ini merupakan diagnostic evidence yang jauh lebih kuat daripada hanya melihat abnormal refrigeration gauge reading selama normal operation.
9. Jangan Keliru Menganggap Refrigeration Fault Lain sebagai Internal Leak
Sebelum menyimpulkan bahwa evaporator rusak, singkirkan kemungkinan penyebab lain dari abnormal refrigeration pressure.
Tergantung pada dryer design, technician mungkin perlu memeriksa:
- Condenser condition
- Cooling airflow
- Cooling-water conditions
- Refrigeration compressor operation
- Refrigerant charge
- Expansion atau throttling device
- Pressure controls
- Temperature controls
- Bypass controls
- Refrigeration piping restrictions
Hal ini sangat penting ketika satu-satunya gejala adalah high- atau low-pressure alarm.
Mengganti evaporator tanpa mengonfirmasi internal communication antara compressed air dan refrigerant circuit dapat menyebabkan unnecessary repair cost.
10. Cegah Evaporator Problem dengan Mengontrol Operating Conditions
Tidak semua evaporator failure dapat dicegah, tetapi correct operation dapat mengurangi unnecessary thermal, pressure, dan contamination stress.
Jaga Dryer Tetap dalam Rated Conditions
Operasikan dryer dalam manufacturer-specified limits untuk:
- Compressed air flow
- Inlet pressure
- Inlet temperature
- Ambient temperature
- Cooling-water temperature jika berlaku
Overloaded dryer dapat mengalami poor dew point performance dan abnormal refrigeration operating conditions.
Pertahankan Effective Condensate Separation
Refrigerated air dryer mendinginkan compressed air sehingga water vapor mengembun dan dapat dipisahkan dari air stream.
Karena itu, condensate separator dan drain harus berfungsi dengan benar.
Blocked atau malfunctioning drain dapat memengaruhi dryer performance dan harus dimasukkan dalam routine maintenance.
Untuk penjelasan yang lebih luas mengenai refrigeration dan moisture-removal process, lihat cara kerja refrigerated air dryer.
Pertahankan Condenser Heat Rejection
Untuk air-cooled dryer, jaga condenser surface dan cooling airflow path tetap bersih dan tidak terhalang.
Untuk water-cooled dryer, pastikan cooling-water conditions sesuai dan lakukan maintenance condenser berdasarkan manufacturer’s instructions.
Poor condenser heat rejection dapat meningkatkan refrigeration-system pressure dan menimbulkan gejala yang secara keliru dianggap sebagai evaporator problem.
Periksa Tubing dan Connections
Selama scheduled maintenance, periksa bagian yang dapat diakses seperti:
- Refrigeration tubing
- Brazed joint
- Service connection
- Mounting point
- Area tempat tubing mungkin bergesekan dengan komponen lain
Vibration-related contact harus diperbaiki sebelum repeated movement merusak tubing.
Untuk panduan maintenance yang lebih luas, lihat refrigerated compressed air dryer maintenance guide.
11. Apa yang Harus Dilakukan Setelah Leak Dikonfirmasi?
Repair strategy bergantung pada lokasi leak.
External Leak
Jika external leak dikonfirmasi pada serviceable joint atau refrigeration component, qualified technician harus mengikuti:
Locate → Repair → Pressure-Test → Evacuate → Recharge → Commission
Correct refrigerant type dan charge harus mengikuti dryer nameplate serta manufacturer specifications.
Jangan berulang kali menambahkan refrigerant tanpa memperbaiki leak terlebih dahulu.
Internal Evaporator Leak
Jika internal breach antara compressed air dan refrigeration circuit telah dikonfirmasi, evaporator atau heat-exchanger assembly umumnya memerlukan manufacturer-approved repair atau replacement.
Hanya melakukan refrigerant recharge tidak akan menyelesaikan underlying problem.
Setelah replacement atau repair, keseluruhan dryer harus di-recommission dan diperiksa untuk:
- Refrigerant leakage
- Normal refrigeration pressures
- Stable operating temperature
- Proper condensate drainage
- Required pressure dew point
- Normal high- dan low-pressure protection
Kesimpulan: Correct Diagnosis Harus Dilakukan Sebelum Repair
Diagnosis terhadap evaporator leak pada refrigerated air dryer dimulai dengan menentukan apakah masalah tersebut merupakan external atau internal leak.
Untuk external leak, gunakan:
Visual Inspection → Approved Pressure Testing → Leak Localization
Oil trace dapat membantu mengidentifikasi suspicious area, sementara bubble solution dan electronic leak-detection equipment yang sesuai dapat mengonfirmasi active leakage.
Untuk suspected internal evaporator leak, pertanyaan yang paling penting adalah apakah compressed air circuit dan refrigeration circuit telah mengalami direct communication.
Diagnostic logic-nya adalah:
Isolate the Circuits → Apply Pressure Safely → Monitor the Opposite Side → Confirm Communication
Jangan hanya mengandalkan satu pressure-gauge symptom dan jangan berulang kali melakukan refrigerant recharge sebelum menemukan sumber masalah.
Yang terpenting, refrigerant recovery, pressure testing, brazing, evacuation, dan charging harus dilakukan oleh qualified refrigeration personnel sesuai service procedure untuk dryer tertentu.
Correct diagnosis first. Repair second.
Pendekatan tersebut mengurangi unnecessary component replacement, menghindari repeated refrigerant loss, dan membantu mengembalikan refrigerated air dryer ke reliable operation secepat mungkin.
Jika leak source tidak dapat diidentifikasi dengan aman atau dicurigai terjadi internal evaporator failure, hubungi Lingyu untuk technical support.
