Air compressor dryer setup yang andal tidak ditentukan oleh satu urutan equipment yang berlaku universal. Konfigurasi yang tepat bergantung pada pressure dew point yang dibutuhkan, air flow, operating pressure, compressor discharge temperature, contamination level, demand pattern, dan persyaratan air quality pada point of use.
Instalasi industri pada umumnya dapat mencakup compressor, cooling dan separation equipment, receiver capacity, filtration, air dryer, condensate drainage, serta downstream distribution. Hal yang terpenting bukan sekadar memasang komponen-komponen tersebut, tetapi memastikan semuanya bekerja bersama dalam kondisi operasi aktual.
Panduan ini menjelaskan cara merencanakan air compressor dryer setup, posisi komponen utama dalam sistem, serta kesalahan instalasi yang dapat menurunkan drying performance atau meningkatkan pressure loss.

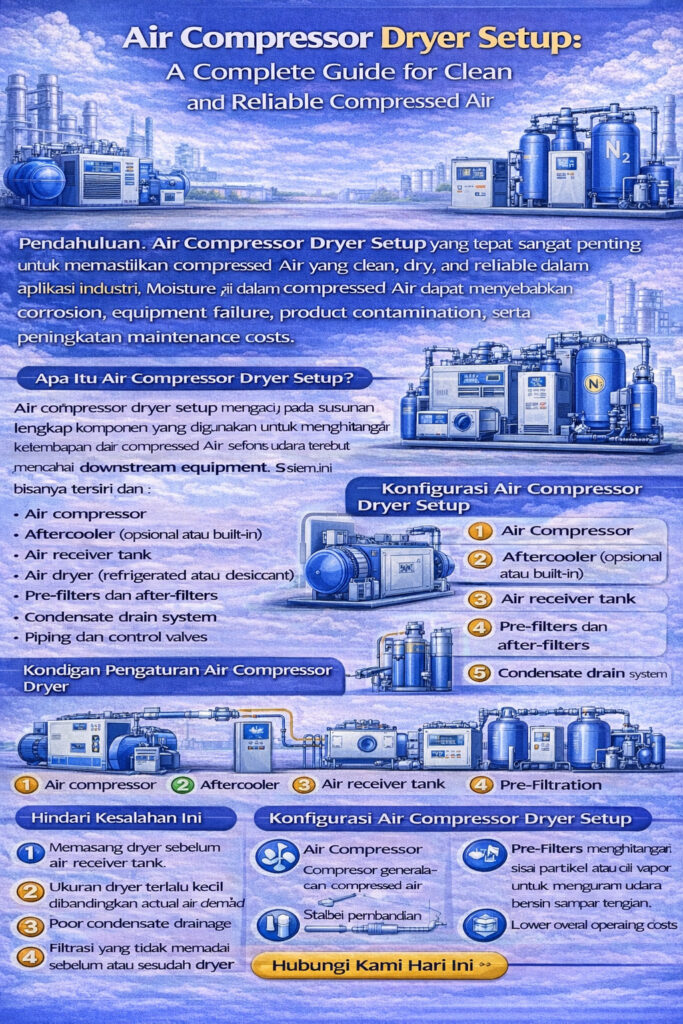

Apa Itu Air Compressor Dryer Setup?
Air compressor dryer setup adalah keseluruhan konfigurasi yang digunakan untuk menghasilkan, mendinginkan, menyimpan, membersihkan, mengeringkan, dan mendistribusikan compressed air.
Tergantung pada aplikasinya, sistem dapat mencakup:
- Air compressor
- Aftercooler atau cooling stage lainnya
- Air-water separator
- Air receiver tank
- Pre-filtration
- Refrigerated atau desiccant air dryer
- Downstream filtration
- Condensate drains
- Piping, valves, dan controls
Tidak setiap sistem membutuhkan setiap komponen pada posisi yang sama persis. Layout yang tepat harus dimulai dari persyaratan proses, kemudian treatment train dikonfigurasi berdasarkan air quality yang dibutuhkan dan kondisi operasi aktual.
Step 1: Mulai dari Kondisi Operasi Compressor
Sebelum memilih atau menentukan lokasi dryer, tentukan kondisi udara yang sebenarnya akan dikirim compressor ke treatment system.
Parameter penting meliputi:
- Actual maximum dan normal air flow
- Compressor discharge pressure
- Discharge temperature
- Compressor operating profile
- Oil carryover risk
- Ambient temperature dan humidity
- Expected future expansion
Compression meningkatkan konsentrasi moisture di udara. Ketika compressed air mendingin, kelebihan water vapor dapat mengembun menjadi liquid water. Water, oil, dan solid particles merupakan masalah kontaminasi compressed air yang berbeda dan membutuhkan metode treatment yang sesuai.
Karena itu, dryer harus dipilih dan dipasang berdasarkan kondisi inlet yang sebenarnya, bukan hanya berdasarkan compressor nameplate flow.
Untuk penjelasan yang lebih luas mengenai pencocokan compressor dan dryer, lihat compressor and dryer system design.
Step 2: Hilangkan Bulk Liquid Sebelum Deep Drying
Compressed air yang keluar dari compressor dapat mengandung heat dan moisture dalam jumlah signifikan. Ketika udara mendingin, liquid condensate akan terbentuk.
Cooling equipment, separators, drains, dan receiver arrangements dapat membantu menghilangkan bulk liquid tersebut sebelum udara mencapai treatment components yang sensitif. Hal ini sangat penting bagi adsorption dryers, yang terutama dirancang untuk menghilangkan water vapor dan bukan menangani liquid water dalam jumlah besar yang masuk ke sistem.
Urutan treatment yang praktis adalah:
Dinginkan udara dengan tepat → pisahkan condensed liquid → buang secara andal → lakukan deeper drying.
Separator atau drain yang gagal berfungsi dapat membuat dryer dengan sizing yang tepat terlihat undersized karena dryer menerima moisture load yang jauh lebih tinggi daripada yang dirancang.
Step 3: Tentukan Posisi Receiver Capacity yang Dibutuhkan
Air receiver menyediakan penyimpanan compressed air dan dapat membantu menstabilkan fluktuasi flow dan pressure dalam jangka pendek. Namun, tidak ada aturan universal bahwa receiver harus selalu berada di upstream dryer.
Receiver sebelum dryer dapat membantu menyediakan storage dan menstabilkan kondisi udara yang masuk ke air-treatment system. Receiver setelah dryer dapat menyimpan compressed air yang sudah diolah dan membantu memenuhi downstream demand peaks dalam waktu singkat. Beberapa sistem dapat menggunakan storage di kedua sisi.
Konfigurasi yang tepat bergantung pada compressor control, demand profile, condensate-management strategy, air quality yang dibutuhkan, dan ruang instalasi yang tersedia.
Untuk penjelasan lebih rinci, lihat apakah air receiver tank harus digunakan bersama air dryer.
Step 4: Pasang Pre-Filtration yang Sesuai
Dryers tidak boleh diharapkan untuk menghilangkan setiap contaminant dari compressed air. Oil, solid particles, dan moisture merupakan masalah treatment yang berbeda.
Upstream filters dapat membantu melindungi komponen internal dryer, valves, adsorbent, heat exchangers, dan downstream equipment dari contamination. Konfigurasi filter yang dibutuhkan bergantung pada compressor type dan persyaratan akhir air quality.
Oil-removal dan particulate filtration karena itu dapat menjadi bagian dari keseluruhan compressed air purification system, termasuk pada aplikasi yang membutuhkan oil-removal filtration sebelum adsorption stage.
Precision compressed air filter dapat dimasukkan ke dalam dryer setup apabila tingkat filtration yang ditentukan membutuhkannya.
Step 5: Pilih Dryer Berdasarkan Required Dew Point
Dryer type harus dipilih berdasarkan pressure dew point yang dibutuhkan oleh downstream process.
Refrigerated Air Dryer
Refrigerated air dryer mendinginkan compressed air sehingga moisture mengembun dan dapat dipisahkan.
Sistem refrigerated drying Lingyu dapat beroperasi dengan pressure dew point sekitar 2–10°C, tergantung pada sistem dan kondisi operasi. Dryer jenis ini sesuai ketika moderate moisture removal telah memenuhi persyaratan proses.
Desiccant Air Dryer
Desiccant air dryer menghilangkan water vapor melalui adsorption dan dapat mencapai pressure dew point yang jauh lebih rendah.
Sebagai contoh, HH heatless regenerative series Lingyu menetapkan outlet pressure dew point ≤−40°C dalam kondisi operasi yang ditentukan. Keluarga adsorption dryer Lingyu lainnya menyediakan konfigurasi dew point yang berbeda.
Karena itu, dryer yang tepat harus dipilih berdasarkan persyaratan proses aktual, bukan memilih desiccant drying hanya karena aplikasi terlihat membutuhkan treatment yang lebih advanced.
Step 6: Sesuaikan Dryer Capacity dengan Kondisi Operasi Aktual
Dryer tidak boleh ditentukan ukurannya hanya berdasarkan nominal flow compressor.
Dryer capacity aktual dapat dipengaruhi oleh:
- Inlet temperature
- Inlet pressure
- Actual flow
- Moisture load
- Ambient conditions
- Required dew point
Sebagai contoh, HRB-E low-purge blower-heated dryer Lingyu memiliki rated inlet pressure 0,7 MPa, operating pressure range 0,6–1,0 MPa, rated inlet temperature 10–30°C, dan maximum inlet temperature ≤40°C.
Angka-angka tersebut merupakan kondisi operasi untuk model family tersebut, bukan nilai universal bagi semua dryer.
Ketika merancang setup, bandingkan compressor output dan kondisi lokasi yang direncanakan dengan rating basis dari dryer yang benar-benar akan dipilih.
Step 7: Pertimbangkan Combined Drying Jika Proses Membutuhkannya
Beberapa sistem menggunakan refrigerated dan adsorption drying secara berurutan.
Dalam combined drying system, compressed air terlebih dahulu melalui precooling dan refrigerated drying untuk mengurangi moisture content sebelum memasuki adsorption stage. Hal ini mengurangi moisture load pada adsorption system, menurunkan regeneration-air consumption, dan membantu memperpanjang desiccant service life.
Ini tidak berarti setiap compressed-air system harus memasang dua dryer. Combined drying hanya sesuai jika required dew point, kondisi operasi, energy balance, dan lifecycle cost membenarkan adanya treatment stage tambahan.
Step 8: Pasang Downstream Filtration Jika Dibutuhkan
Setelah dryer, filtration mungkin masih dibutuhkan tergantung pada aplikasi dan dryer type.
Sebagai contoh, adsorption dryer dapat menghasilkan fine desiccant particles seiring waktu, sehingga downstream particulate filtration dapat digunakan untuk mencegah carryover ke distribution system. Dalam combined drying systems, high-efficiency particulate filter setelah adsorption stage dapat menghilangkan residual dust dan desiccant particles.
Downstream filter grade yang dibutuhkan harus dipilih berdasarkan spesifikasi air quality aktual. Satu konfigurasi afterfilter umum tidak boleh dianggap sesuai untuk setiap proses.
Step 9: Rancang Condensate Drainage sebagai Bagian dari Setup
Condensate removal merupakan bagian integral dari compressed-air treatment system.
Water yang terkumpul di separators, receivers, filters, atau dryers harus dibuang secara andal. Jika drains gagal, liquid water dapat bergerak ke downstream dan meningkatkan dryer moisture load atau mengontaminasi compressed-air system.
Pemilihan drain harus mempertimbangkan condensate volume, system pressure, operating hours, dan maintenance requirements.
Pilih drain system yang dapat membuang condensate secara andal sekaligus meminimalkan kehilangan compressed air yang tidak perlu.
Step 10: Kendalikan Pressure Drop di Seluruh Sistem
Dryer setup dapat mencapai dew point yang dibutuhkan tetapi tetap memiliki performa buruk jika sistem menghasilkan pressure loss yang terlalu besar.
Pressure drop dapat terjadi pada:
- Separators
- Filters
- Dryers
- Valves
- Piping
- Fittings
- Contaminated filter elements
Karena itu, desain harus didasarkan pada pressure yang dibutuhkan pada final point of use, bukan hanya compressor discharge pressure.
Piping yang undersized atau treatment pressure drop yang terlalu tinggi dapat mendorong operator menaikkan compressor pressure secara tidak perlu sehingga meningkatkan operating cost.
Untuk informasi lebih lanjut, lihat panduan mengenai compressed air pressure drop dan system efficiency.
Step 11: Sediakan Ruang yang Cukup untuk Cooling dan Maintenance
Installation layout harus mendukung equipment performance sekaligus kemudahan maintenance.
Dryer harus memiliki akses yang memadai untuk filter replacement, valve service, drain maintenance, electrical work, heat-exchanger cleaning jika berlaku, serta desiccant service jika diperlukan.
Cooling requirements juga bergantung pada dryer type. Air-cooled equipment membutuhkan ventilasi yang memadai di sekitar heat-rejection surfaces, sedangkan water-cooled designs membutuhkan kondisi cooling water yang sesuai spesifikasi.
Jangan menempatkan equipment hanya berdasarkan jalur piping terpendek jika hal tersebut mempersulit routine service atau membatasi airflow yang dibutuhkan.
Step 12: Verifikasi Setup Sebelum Commissioning
Sebelum operasi normal, pastikan instalasi sesuai dengan equipment design conditions.
Periksa:
- Airflow direction
- Piping dan valve positions
- Compressor pressure dan flow
- Dryer inlet pressure dan temperature
- Separator dan drain operation
- Filter installation
- Dryer operating sequence
- Outlet dew point
- Differential pressure
- Alarm dan protection settings
- Bypass configuration
- Downstream pressure
Catat baseline values selama commissioning. Data tersebut dapat menjadi referensi yang berguna saat melakukan troubleshooting terhadap peningkatan dew point atau pressure drop di kemudian hari.
Jika dryer kemudian mengalami masalah high dew point secara berulang, lihat desiccant air dryer troubleshooting guide untuk pendekatan diagnosis yang lebih terfokus.
Kesalahan Umum dalam Air Compressor Dryer Setup
Beberapa masalah instalasi dan pemilihan dapat menurunkan performa compressed-air treatment system yang sebenarnya sudah sesuai.
Sizing Hanya Berdasarkan Compressor Nameplate Flow
Actual inlet temperature, pressure, flow, moisture load, dan kondisi lokasi dapat mengubah dryer performance. Pemilihan dryer harus didasarkan pada kondisi operasi aktual.
Membiarkan Liquid Water Masuk ke Adsorption Dryer
Kegagalan separation atau drainage dapat secara signifikan meningkatkan moisture load yang masuk ke adsorption stage dan menurunkan drying performance.
Menggunakan Dryer yang Salah untuk Required Dew Point
Pressure dew point yang lebih rendah harus ditentukan karena proses memang membutuhkannya, bukan sekadar karena desiccant dryer terlihat lebih advanced.
Mengabaikan Pressure Drop
Clean-air system tidak dapat menjalankan fungsi yang dimaksud jika production equipment tidak menerima operating pressure yang dibutuhkan.
Poor Filtration
Oil dan solid particles dapat mengontaminasi valves, dryers, adsorbent, dan downstream equipment. Filtration karena itu harus dipilih sebagai bagian dari keseluruhan air-treatment system.
Menganggap Posisi Receiver Bersifat Universal
Lokasi receiver harus ditentukan berdasarkan fungsi sistem, compressor control, demand characteristics, dan condensate-management requirements, bukan dengan mengikuti satu fixed piping diagram.
Mengabaikan Maintenance Access dan Ventilation
Piping layout yang baik tidak boleh membuat dryer, filters, drains, atau treatment equipment lainnya sulit diservis atau membatasi airflow yang dibutuhkan oleh air-cooled equipment.
Cara Memilih Final Air Compressor Dryer Setup
Urutan system design yang praktis adalah:
Process air-quality requirement → required dew point → flow dan peak demand → point-of-use pressure → compressor operating conditions → cooling dan separation → receiver strategy → filtration → dryer type dan capacity → condensate drainage → distribution → monitoring
Jika Anda masih menentukan pilihan antara dryer technologies, gunakan compressed air dryer selection guide sebelum menyelesaikan installation layout.
Conclusion
Reliable air compressor dryer setup tidak dihasilkan dengan mengikuti satu fixed piping diagram. Setup yang andal diperoleh dengan menyesuaikan compressor, cooling dan separation equipment, receiver capacity, filters, dryer, drains, serta distribution system dengan persyaratan operasi aktual.
Faktor yang paling penting adalah:
Flow → pressure → inlet temperature → moisture load → required dew point → filtration → receiver strategy → pressure drop → drainage → maintenance access
Ketika semua variabel tersebut dipertimbangkan secara bersamaan, compressed-air system memiliki peluang lebih besar untuk menghasilkan air quality yang stabil dan performa yang andal tanpa treatment yang tidak diperlukan atau operating losses yang dapat dihindari.
