Reliable compressed air system tidak hanya bergantung pada pemilihan compressor dengan flow yang memadai.
Compressor menentukan jumlah compressed air yang dihasilkan dan tekanannya, sedangkan air-treatment system menentukan apakah udara tersebut mencapai peralatan produksi dengan kondisi moisture, oil, particle, pressure, dan flow yang dibutuhkan.
Bagi banyak fasilitas industri, compressor and dryer karena itu harus dirancang sebagai bagian dari satu compressed air system yang sama.
Compressor dengan sizing yang tepat tetapi dipasangkan dengan dryer yang tidak sesuai tetap dapat menyebabkan high dew point, excessive pressure drop, operasi yang tidak stabil, atau konsumsi energi yang tidak perlu. Demikian pula, dryer yang efisien tidak dapat mengompensasi compressor yang undersized, inlet temperature yang terlalu tinggi, atau kondisi upstream yang tidak stabil.
Tujuannya bukan sekadar membeli compressor dan air dryer. Tujuannya adalah menyediakan:
Flow udara yang dibutuhkan → pada pressure dan dew point yang dibutuhkan → dengan tingkat kontaminasi yang dapat diterima → dengan total operating cost yang wajar.
Apa Fungsi Air Compressor?
Air compressor mengambil udara dari lingkungan dan memampatkannya hingga mencapai tekanan yang lebih tinggi untuk penggunaan industri.
Compressed air dapat digunakan untuk menggerakkan pneumatic tools, actuators, valves, instrumentation, automation equipment, production machinery, dan berbagai proses industri lainnya.
Namun, udara lingkungan secara alami mengandung water vapor dan solid contaminants. Tergantung pada compressor dan lingkungan intake, oil contamination juga dapat masuk ke dalam compressed-air system.
Proses compression meningkatkan jumlah air yang terkandung per satuan volume. Ketika compressed air kemudian mendingin, sebagian moisture tersebut dapat mengembun menjadi liquid water.
Artinya, menghasilkan pressure hanyalah bagian pertama dari proses.
Compressed air selanjutnya harus diolah sesuai dengan persyaratan aplikasi downstream.
Apa Fungsi Air Dryer?
Air dryer menghilangkan moisture dari compressed air untuk mencapai pressure dew point yang telah ditentukan.
Dew point yang dibutuhkan bergantung pada aplikasi, lingkungan instalasi, distribution system, serta risiko condensation atau freezing.
Dua teknologi pengeringan industri utama adalah refrigerated drying dan adsorption/desiccant drying.
Refrigerated Air Dryers
Refrigerated air dryer mendinginkan compressed air sehingga water vapor mengalami condensation dan dapat dipisahkan dari aliran udara.
Sistem refrigerated Lingyu dan konfigurasi proyeknya dapat menyediakan pressure dew point sekitar 2–10°C, tergantung pada equipment dan kondisi operasi.
Refrigerated drying umumnya sesuai ketika kontrol moisture tingkat sedang sudah mencukupi dan compressed-air system tidak memerlukan dew point yang sangat rendah.
Desiccant Air Dryers
Desiccant air dryer menghilangkan water vapor melalui adsorption.
Tergantung pada regeneration method dan model tertentu, rangkaian adsorption dryer Lingyu mencakup konfigurasi pressure dew point seperti −20°C, −40°C, dan nilai yang lebih rendah pada seri tertentu.
Sebagai contoh, CH heatless series memiliki rentang outlet pressure dew point −50°C hingga −20°C.
Dryer ini sesuai untuk aplikasi yang membutuhkan compressed air dengan tingkat kekeringan yang jauh lebih tinggi.
Karena itu, dryer yang tepat harus dipilih berdasarkan pressure dew point yang dibutuhkan, bukan berdasarkan asumsi bahwa satu teknologi dryer secara universal lebih baik.
Mengapa Compressor dan Dryer Harus Disesuaikan?
Performa dryer bergantung langsung pada kondisi udara yang dikirim oleh compressor dan upstream system.
Variabel penting meliputi:
- Actual air flow
- Inlet pressure
- Inlet temperature
- Moisture load
- Compressor operating profile
- Oil dan particle contamination
- Demand fluctuations
Jika kondisi operasi aktual melampaui design basis dryer, dryer mungkin tidak lagi dapat mencapai rated performance.
Sebagai contoh, kenaikan inlet temperature dapat meningkatkan moisture load yang masuk ke dryer. Flow yang jauh melebihi rated capacity juga dapat menurunkan drying performance atau meningkatkan pressure loss.
Inilah sebabnya compressor tidak boleh dipilih secara terpisah dari downstream treatment equipment.
Untuk pembahasan lebih mendalam mengenai layout sistem, lihat air compressor and dryer setup guide.

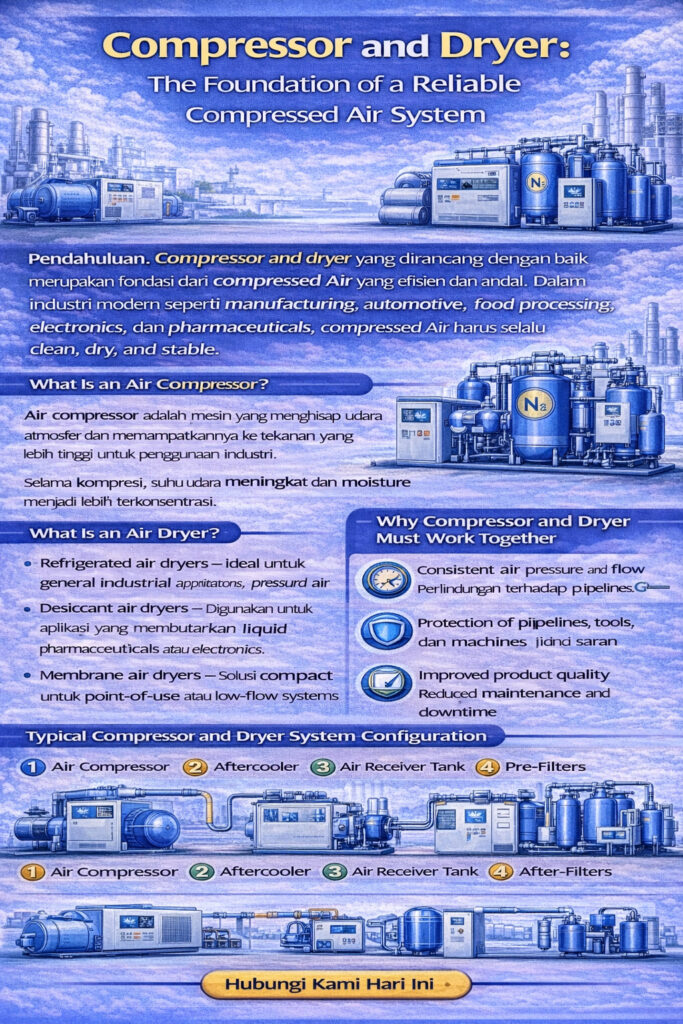

Typical Compressed Air Treatment System
Industrial compressed-air treatment system yang praktis dapat mencakup:
Compressor → aftercooling/separation → receiver → filtration → dryer → downstream filtration/storage → distribution
Susunan yang tepat bergantung pada air quality yang dibutuhkan, dryer technology, compressor configuration, demand profile, dan kondisi fasilitas.
Tidak setiap instalasi membutuhkan semua komponen dalam urutan yang sama persis.
Hal yang penting adalah setiap tahap harus mempersiapkan compressed air secara tepat untuk tahap berikutnya sambil mempertahankan point-of-use pressure dan air quality yang dibutuhkan.
Aftercooler dan Water Separator
Compressed air yang keluar dari compressor dapat memiliki temperatur tinggi.
Pendinginan udara memungkinkan sebagian besar water vapor mengembun menjadi liquid sebelum udara mencapai dryer.
Separator dan drain kemudian dapat menghilangkan bulk liquid tersebut.
Hal ini sangat penting bagi adsorption dryers, yang terutama ditujukan untuk menghilangkan water vapor dan bukan menyerap liquid water dalam jumlah besar yang masuk ke sistem.
Cooling dan separation yang efektif karena itu dapat secara signifikan mengurangi moisture load pada downstream treatment equipment.
Mengapa Air Receiver Dapat Membantu?
Air receiver menyediakan storage volume dan dapat membantu menstabilkan pressure serta fluktuasi demand dalam waktu singkat.
Tergantung pada layout sistem, air receiver juga dapat menyediakan lokasi tempat condensate yang terbentuk setelah cooling terkumpul dan dibuang.
Namun, receiver tidak menggantikan dryer karena tidak dapat menghasilkan pressure dew point yang terkontrol.
Demikian pula, dryer tidak menggantikan receiver capacity karena mengeringkan udara tidak menyediakan storage yang berarti untuk menangani demand peaks jangka pendek.
Untuk penjelasan lebih lanjut mengenai hubungan keduanya, lihat apakah air receiver tank dan air dryer harus digunakan bersama.
Filtration Berbeda dari Drying
Kesalahan umum lainnya dalam system design adalah menganggap bahwa dryer dapat menghilangkan semua contaminant dalam compressed air.
Tidak demikian.
Moisture, oil, dan particles memerlukan treatment mechanisms yang berbeda.
Filtration, separation, refrigerated drying, dan adsorption drying karena itu menjalankan fungsi yang berbeda dalam keseluruhan compressed-air treatment system.
Upstream filtration dapat membantu melindungi dryer dari oil dan particulate contamination, sedangkan downstream filtration dapat digunakan untuk menangkap particles sesuai dengan spesifikasi air quality yang dibutuhkan.
Precision compressed air filter karena itu dapat menjadi bagian dari keseluruhan treatment train dan bukan pengganti dryer.
Memilih Dryer Dew Point yang Tepat
Pressure dew point yang tepat harus ditentukan berdasarkan persyaratan downstream process.
Jangan secara otomatis memilih nilai terendah yang dapat dicapai.
Sistem yang dirancang untuk dew point yang jauh lebih rendah daripada yang sebenarnya dibutuhkan produksi dapat meningkatkan capital cost, regeneration demand, atau konsumsi energi secara keseluruhan.
Sebaliknya, memilih refrigerated dryer ketika distribution system atau proses benar-benar membutuhkan udara yang sangat kering dapat menyebabkan condensation atau masalah pada proses.
Karena itu, pertanyaan pertama seharusnya adalah:
Pressure dew point berapa yang harus dipertahankan pada kondisi operasi yang dibutuhkan?
Dryer technology baru dipilih setelah pertanyaan tersebut dijawab.
Compressor Flow dan Dryer Capacity Harus Sesuai
Dryer capacity harus dievaluasi berdasarkan udara yang benar-benar akan diproses.
Artinya, evaluasi harus melampaui nominal compressor flow.
System designer harus mempertimbangkan:
- Normal demand
- Peak demand
- Compressor sequencing
- Future expansion
- Operating pressure
- Inlet temperature
- Dryer correction factors
Dryer dengan sizing yang hanya sedikit mencukupi pada ideal rated conditions dapat menjadi undersized ketika fasilitas sebenarnya beroperasi pada temperatur yang lebih tinggi, pressure yang berbeda, atau flow yang lebih besar.
Karena itu, rating compressor dan dryer harus dibandingkan pada kondisi operasi aktual yang sama.
Pressure Drop Merupakan Bagian dari System Selection
Compressor mungkin menghasilkan discharge pressure yang memadai, sementara production line tetap menerima pressure yang terlalu rendah.
Setiap komponen antara compressor dan point of use dapat menyebabkan pressure loss, termasuk filters, dryers, separators, receivers, valves, piping, dan fittings.
Excessive pressure drop dapat mendorong operator menaikkan compressor discharge pressure secara tidak perlu, yang dapat meningkatkan konsumsi energi tanpa memperbaiki restriction yang sebenarnya.
Karena itu, sistem harus dirancang berdasarkan point-of-use pressure yang dibutuhkan, bukan hanya compressor discharge pressure.
Untuk informasi lebih lanjut, lihat panduan mengenai compressed air pressure drop dan system efficiency.
Inlet Temperature Dapat Mengubah Performa Dryer
Dryers memiliki rating berdasarkan inlet conditions tertentu.
Sebagai contoh, HRB-E low-purge blower-heated regenerative dryer Lingyu memiliki rated inlet temperature 10–30°C, maximum inlet temperature ≤40°C, dan rated inlet pressure 0,7 MPa dalam operating range 0,6–1,0 MPa.
Teknologi dryer lainnya memiliki persyaratan inlet temperature yang berbeda.
Heat-of-compression dryers, misalnya, memang dirancang untuk menggunakan high-temperature compressor discharge air.
Inilah sebabnya saran umum seperti “semua dryer membutuhkan inlet air yang dingin” tidak tepat.
Dryer harus disesuaikan dengan compressor type sekaligus system architecture yang direncanakan.
Combined Drying Dapat Digunakan untuk Dew Point yang Lebih Rendah
Ketika fasilitas membutuhkan dew point yang lebih rendah sekaligus ingin mengurangi moisture load pada adsorption stage, combined drying configuration dapat digunakan.
Desain combined compressed air dryer Lingyu terlebih dahulu menggunakan refrigerated drying untuk menghilangkan sebagian besar moisture. Udara kemudian melewati oil-removal filtration sebelum memasuki adsorption stage untuk proses drying yang lebih dalam.
Konfigurasi ini mengurangi moisture load pada adsorption system, menurunkan regeneration-air consumption, dan dapat membantu memperpanjang desiccant service life.
Konfigurasi Lingyu DH combined dryer menyediakan outlet pressure dew point ≤−40°C.
Hal ini menunjukkan mengapa system architecture dapat sama pentingnya dengan dryer itu sendiri.
Energy Efficiency Merupakan Masalah Sistem
“High-efficiency dryer” tidak secara otomatis membuat keseluruhan compressed air system menjadi efisien.
Total energy performance bergantung pada:
- Compressor efficiency
- Discharge pressure
- System pressure drop
- Regeneration-air consumption
- Dryer electrical consumption
- Air leakage
- Demand profile
- Control strategy
Teknologi adsorption regeneration yang berbeda juga dapat memiliki konsumsi compressed air yang sangat berbeda.
Sebagai contoh, konfigurasi HRB-E low-purge menggunakan regeneration air 2–3%, sedangkan konfigurasi HOC-Z menggunakan regeneration air 0% pada stated operating configuration.
Namun, purge percentage terendah tidak secara otomatis menjadi pilihan sistem terbaik.
Electrical power, compressor heat yang tersedia, cooling utilities, operating hours, load profile, maintenance requirements, dan capital cost juga harus dipertimbangkan.
Solusi yang paling efisien adalah solusi yang mencapai air quality dan reliability yang dibutuhkan dengan total operating cost yang sesuai.
Reliability Bergantung pada Keseluruhan Treatment Train
Ketika kualitas compressed air menurun, dryer sering kali menjadi komponen pertama yang disalahkan.
Namun, high dew point atau performa yang tidak stabil dapat berasal dari bagian lain dalam sistem.
Kemungkinan penyebab meliputi:
- Poor aftercooling
- Failed separators atau drains
- Clogged filters
- Excessive inlet temperature
- Increased plant flow
- Unstable compressor pressure
- Air leaks
- Poor regeneration
- Incorrect dryer sizing
Troubleshooting karena itu harus mengikuti seluruh jalur udara, bukan langsung mengganti komponen dryer sebelum upstream system diperiksa.
Jika high dew point sudah menjadi masalah yang berulang, lihat desiccant air dryer high-dew-point troubleshooting guide.
Cara Memilih Compressor dan Dryer sebagai Satu Sistem
Sebelum memilih equipment, tentukan:
- Required point-of-use flow
- Normal dan peak demand
- Required point-of-use pressure
- Target pressure dew point
- Required oil dan particle limits
- Compressor discharge temperature
- Actual ambient conditions
- Operating hours dan load profile
- Available cooling utilities
- Receiver dan storage requirements
- Pressure-drop allowance
- Redundancy requirement
- Future capacity growth
Kemudian pilih compressor, cooling dan separation equipment, receiver, filtration, dryer, serta distribution system berdasarkan persyaratan tersebut.
Jika dryer technology belum dipilih, gunakan compressed air dryer selection guide sebagai langkah berikutnya.
Conclusion
Compressor dan dryer tidak boleh diperlakukan sebagai dua equipment yang tidak saling berkaitan.
Compressor menentukan kapasitas dan pressure compressed air yang tersedia, sedangkan dryer dan treatment equipment terkait menentukan apakah udara tersebut mencapai proses dengan tingkat moisture dan contamination yang dibutuhkan.
Reliable compressed air system karena itu harus menyeimbangkan:
Flow → pressure → temperature → moisture load → dew point → filtration → storage → pressure drop → energy consumption → reliability
Ketika semua variabel tersebut dievaluasi secara bersamaan, hasilnya adalah compressed-air system yang lebih sesuai dengan kebutuhan produksi aktual dan lebih mudah dioperasikan secara andal dalam jangka panjang.
