Compressed air sebenarnya jauh dari kondisi “clean gas.” Udara yang keluar dari air compressor dapat mengandung contaminant seperti water vapor, condensed moisture, oil aerosol, dust, dan solid particles.
Jika untreated compressed air langsung dialirkan ke pneumatic equipment atau sensitive process, hal ini dapat menyebabkan corrosion, component wear, equipment failure, dan masalah pada product quality.
Compressed air purification system mengubah contaminated compressed air menjadi utility yang lebih bersih, lebih kering, dan lebih andal melalui coordinated operation dari beberapa treatment components.

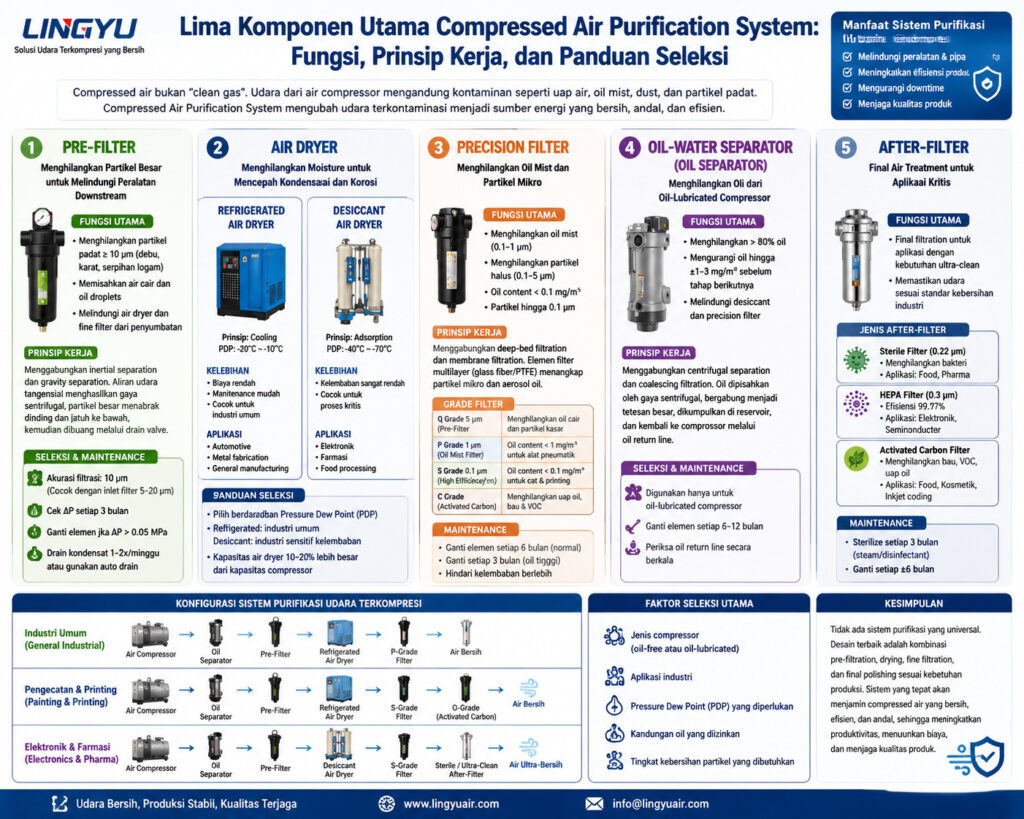

Panduan ini membahas lima komponen penting dalam compressed air purification system, termasuk fungsi, working principle, selection considerations, dan maintenance requirements.
1. Pre-Filter
Fungsi Utama: Melindungi Downstream Equipment
Pre-filter merupakan first stage yang penting dalam compressed air treatment system.
Fungsi utamanya meliputi:
- Menghilangkan solid particles dari compressed air
- Mengurangi liquid water dan oil aerosol jika diperlukan
- Melindungi air dryer dan downstream filter dari excessive contamination
- Mengurangi contaminant load pada purification stage berikutnya
Required filtration grade bergantung pada compressor type, upstream separation, dryer configuration, dan final compressed air quality requirement.
Bagaimana Compressed Air Pre-Filter Bekerja?
Compressed air filter dapat menggunakan kombinasi mechanical separation dan coalescing filtration.
Tergantung pada filter design, particles ditangkap di dalam filter media, sementara fine liquid droplets bergabung menjadi droplets yang lebih besar.
Collected liquid kemudian bergerak menuju bagian bawah filter housing dan dikeluarkan melalui condensate drain.
Exact separation mechanism bergantung pada filter type dan grade.
Pre-Filter Selection dan Maintenance
Jangan menerapkan satu universal filtration accuracy pada setiap pre-filter.
Sebaliknya, pilih filter berdasarkan:
- Contaminant yang harus dihilangkan
- Compressor type
- Downstream equipment
- Required air quality
- Operating conditions
Lingyu precision compressed air filter tersedia dalam filtration grade yang berbeda untuk treatment stage yang berbeda.
Maintenance harus didasarkan pada actual operating condition, condensate drainage, differential pressure trend, dan filter manufacturer’s recommendations.
Hindari universal rule seperti mengganti setiap filter element setelah jumlah bulan tertentu atau menggantinya setiap kali pressure drop mencapai threshold yang sama pada semua compressed air system.
2. Air Dryer
Fungsi Utama: Menghilangkan Moisture dan Mengontrol Pressure Dew Point
Moisture merupakan salah satu contaminant terpenting dalam compressed air system.
Ketika compressed air mendingin, water vapor dapat mengembun menjadi liquid water yang berpotensi menyebabkan:
- Pipeline corrosion
- Rust di dalam pneumatic components
- Control dan instrumentation problems
- Production-quality issues
Fungsi utama air dryer adalah mengurangi moisture content dalam compressed air hingga mencapai pressure dew point yang sesuai dengan downstream process dan environmental conditions.
Karena itu, pressure dew point yang tepat harus dipilih berdasarkan actual application, bukan menerapkan satu nilai untuk semua industrial system.
Refrigerated Air Dryer
Refrigerated air dryer menghilangkan moisture dengan mendinginkan compressed air.
General process-nya adalah:
Pre-Cooling → Refrigeration → Condensation → Moisture Separation → Reheating
Compressed air pertama-tama mengalami pre-cooling melalui heat exchange, kemudian didinginkan lebih lanjut di refrigeration section.
Ketika temperature turun, water vapor mengembun menjadi liquid water. Separator menghilangkan condensate, kemudian dry compressed air dipanaskan kembali sebelum keluar dari dryer.
Pada Lingyu combined drying system, misalnya, refrigerated drying stage mendinginkan compressed air hingga pressure dew point sekitar 2–10°C sebelum udara memasuki adsorption stage.
Refrigerated air dryer umumnya sesuai ketika positive pressure dew point sudah memberikan moisture protection yang memadai.
Keunggulannya mencakup relatively simple operation, low regeneration losses, dan kesesuaian untuk banyak general industrial applications.
Desiccant Air Dryer
Desiccant air dryer menghilangkan water vapor melalui adsorption.
Compressed air melewati desiccant bed yang berisi material seperti activated alumina atau molecular sieve.
Pada twin-tower design, satu tower mengeringkan compressed air sementara tower lainnya menjalani regeneration.
Tergantung pada dryer technology, regeneration dapat menggunakan:
- Dry compressed air purge
- Heated regeneration
- Blower-assisted regeneration
- Compressor discharge heat
Lingyu adsorption dryer configuration umumnya menyediakan outlet pressure dew point sekitar −20°C atau −40°C, sementara specification dapat berbeda berdasarkan model dan regeneration technology.
Karena itu, desiccant air dryer sesuai ketika proses membutuhkan pressure dew point yang lebih rendah daripada yang dapat diberikan conventional refrigerated dryer.
Cara Memilih Air Dryer yang Tepat
Pilih dryer berdasarkan:
Required Pressure Dew Point → Actual Airflow → Inlet Pressure → Inlet Temperature → Operating Conditions → Regeneration Method
Dryer tidak boleh secara otomatis ditentukan 10–20% lebih besar daripada compressor.
Actual site conditions harus dibandingkan dengan rated conditions dryer, dan applicable correction factors atau manufacturer sizing recommendations harus digunakan jika diperlukan.
Untuk perbandingan yang lebih luas, lihat panduan lengkap compressed air dryer types.
3. Precision Filter
Fungsi Utama: Menghilangkan Fine Oil Aerosols dan Particles
Setelah bulk moisture removal dan drying, additional filtration mungkin masih diperlukan untuk menghilangkan fine particles dan oil aerosol.
Precision filtration membantu melindungi:
- Pneumatic components
- Painting dan coating processes
- Instrumentation
- Sensitive production equipment
- Downstream adsorption dryers
- Point-of-use equipment
Bagaimana Precision Compressed Air Filter Bekerja?
Coalescing precision filter menggunakan specialized filter media untuk menangkap fine solid particles dan menggabungkan very small liquid aerosols menjadi droplets yang lebih besar.
Droplets tersebut bergerak melalui filter media dan dikumpulkan untuk drainage.
Filtration grade yang berbeda digunakan sesuai dengan required particle dan oil-removal performance.
Lingyu Precision Filter Grades
| Filter Grade | Main Function | Particle Filtration | Residual Oil |
|---|---|---|---|
| AO | Pre-filtration | ≤1,0 μm | ≤3 ppm |
| AA | Oil dan particulate removal | ≤0,1 μm | ≤0,1 ppm |
| AX | High-efficiency oil removal | ≤0,01 μm | ≤0,05 ppm |
| ACS | Activated-carbon oil removal | — | ≤0,003 ppm |
Required combination bergantung pada final compressed air quality requirement dan system design.
Tidak setiap compressed air system perlu memasang semua filtration grade.
Precision Filter Maintenance
Filter condition harus dimonitor melalui:
- Differential-pressure indication
- Condensate drainage
- Air-quality performance
- Operating conditions
- Manufacturer recommendations
Lingyu precision filter design dilengkapi differential-pressure indicator yang membantu menunjukkan kapan filter-element replacement perlu dipertimbangkan.
Fixed replacement interval seperti “setiap tiga bulan” atau “setiap enam bulan” tidak boleh dianggap sebagai universal requirement.
4. Moisture Separation dan Condensate Management
Fungsi Utama: Menghilangkan Bulk Condensate Sebelum Sensitive Equipment
Liquid condensate harus dihilangkan secara efektif sebelum mencapai sensitive dryer, filter, pneumatic equipment, atau production process.
Tergantung pada system design, moisture separation dapat dilakukan melalui:
- Compressor aftercooling dan separation
- Air receiver
- Air-water separator
- Refrigerated dryer separator
- Filter housing dengan automatic drain
Hal ini berbeda dengan internal oil separator pada oil-injected compressor, yang terutama merupakan bagian dari compressor itu sendiri dan bukan universal standalone compressed air purification component.
Bagaimana Moisture Separation Bekerja?
Ketika compressed air didinginkan, water vapor mengembun.
Suitable separator menghilangkan liquid droplets tersebut dari airflow, kemudian condensate dikeluarkan melalui drain yang sesuai.
Effective condensate removal mengurangi jumlah liquid water yang masuk ke downstream filter dan adsorption dryer.
Condensate System Selection dan Maintenance
Condensate-removal arrangement harus dipilih berdasarkan:
- Compressor type
- Airflow
- Operating pressure
- Condensate load
- Dryer configuration
- Drain requirements
Automatic drain harus diperiksa secara berkala terhadap blockage atau malfunction karena accumulated condensate dapat mengganggu treatment performance.
Untuk oil-lubricated compressor system, collected condensate mungkin juga memerlukan downstream oil-water treatment yang sesuai sebelum disposal berdasarkan local requirements.
5. After-Filter
Fungsi Utama: Final Treatment Setelah Air Dryer
After-filter menyediakan final filtration di downstream dryer.
Exact function-nya bergantung pada dryer dan process.
Untuk adsorption dryer, after-filter biasanya digunakan untuk menangkap fine desiccant particles yang mungkin terbawa keluar dari adsorption bed.
Pada application lainnya, activated-carbon filtration dapat ditambahkan ketika diperlukan pengurangan residual oil vapor lebih lanjut.
Karena itu, final filtration stage harus dipilih berdasarkan actual air-quality requirements, bukan mengasumsikan bahwa setiap installation membutuhkan sterile atau HEPA-type filter.
High-Efficiency Particulate Filtration
High-efficiency particulate filtration dapat digunakan untuk menangkap fine particles dan potential desiccant dust setelah adsorption drying.
Required filtration performance harus dipilih berdasarkan downstream air-quality requirements.
Activated Carbon Filtration
Activated-carbon filtration dapat digunakan ketika diperlukan pengurangan residual oil vapor lebih lanjut.
Lingyu ACS activated-carbon filter, misalnya, memiliki spesifikasi residual oil level ≤0,003 ppm dalam stated reference conditions.
After-Filter Selection dan Maintenance
After-filter yang tepat bergantung pada:
- Required particle cleanliness
- Required oil content
- Dryer type
- Process sensitivity
- Applicable industry requirements
Maintenance harus mengikuti actual filter condition, differential pressure, operating environment, dan manufacturer instructions, bukan universal replacement atau sterilization interval.
Typical Compressed Air Purification System Configurations
Tidak ada satu filtration sequence yang tepat untuk setiap compressed air installation.
General-Purpose Compressed Air
Typical general-purpose system dapat menggunakan configuration seperti:
Air Compressor → Air Receiver → Pre-Filtration → Refrigerated Air Dryer → Final Filtration
Arrangement seperti ini dapat sesuai ketika positive pressure dew point sudah memberikan moisture protection yang memadai.
Low-Dew-Point Compressed Air
Jika dibutuhkan pressure dew point yang lebih rendah, system dapat menggunakan:
Air Compressor → Air Receiver → Appropriate Pre-Filtration → Desiccant Air Dryer → After-Filter
Specific filtration grade dan dryer configuration harus dipilih berdasarkan required compressed air quality.
Combined Refrigerated dan Adsorption Drying
Untuk application yang membutuhkan deeper moisture removal sekaligus mengurangi moisture load pada adsorption stage, combined refrigerated dan adsorption dryer dapat mengintegrasikan kedua technology.
Dalam system seperti ini, refrigerated stage terlebih dahulu menghilangkan sebagian besar moisture sebelum compressed air memasuki adsorption bed.
Hal ini mengurangi moisture load pada adsorption system dan dapat menurunkan regeneration-air consumption.
Lingyu DC Series Combined Compressed Air Dryer menggunakan konsep combined treatment tersebut.
Actual arrangement dari filter, separator, dryer, dan drain harus selalu disesuaikan dengan compressor dan downstream air-quality requirement.
Compressed Air Purification System Harus Customized, Bukan Standardized
Tidak ada satu universal compressed air purification configuration.
System yang tepat bergantung pada beberapa faktor:
- Compressor type
- Actual airflow
- Operating pressure
- Inlet temperature
- Required pressure dew point
- Allowable oil content
- Required particle cleanliness
- Downstream application
Pendekatan terbaik adalah menentukan required compressed air quality terlebih dahulu, kemudian memilih treatment stages yang diperlukan.
Practical design sequence adalah:
Define Air Quality → Remove Bulk Condensate → Select Filtration → Select Drying Technology → Add Final Treatment Where Required
Hindari over-treatment karena dapat meningkatkan equipment cost, pressure drop, maintenance, dan energy consumption.
Pada saat yang sama, inadequate treatment dapat menyebabkan equipment damage, process instability, dan product defects.
Compressed air purification system yang dikonfigurasi dengan benar mengoordinasikan moisture separation, drying, filtration, dan condensate management sehingga setiap treatment stage mendukung stage berikutnya.
Untuk panduan lebih detail mengenai filter selection dan maintenance, lihat AO, AA, AX, dan ACS compressed air filter guide.
Jika Anda membutuhkan bantuan untuk menyesuaikan compressed air purification system berdasarkan required flow, pressure dew point, oil content, dan particle cleanliness, hubungi Lingyu untuk technical support.
