Refrigerated compressed air dryers menghilangkan kelembapan dari compressed air dengan cara mendinginkannya, mengondensasikan uap air menjadi cairan, memisahkan condensate, lalu membuangnya dari sistem.
Teknologi ini banyak digunakan ketika compressed air untuk kebutuhan industri umum memerlukan pengendalian kelembapan yang andal tanpa pressure dew point (PDP) sangat rendah seperti yang biasanya dihasilkan adsorption drying.
Untuk fasilitas yang membandingkan berbagai kapasitas dan konfigurasi, rangkaian refrigerated air dryer Lingyu mencakup air-cooled, water-cooled, energy-saving, dan variable-frequency solutions untuk berbagai kondisi operasi.
Why Does Compressed Air Need to Be Dried?
Udara atmosfer mengandung uap air. Ketika udara dikompresi, kandungan kelembapan tersebut menjadi lebih terkonsentrasi.
Setelah compression, udara berada pada temperatur tinggi. Ketika melewati aftercooler, receiver, piping, dan treatment equipment, temperatur udara turun. Setelah cukup dingin, sebagian uap air mengembun menjadi air cair.
Tanpa moisture treatment yang memadai, condensate dapat menyebabkan:
- Korosi internal pada pipa
- Penurunan kondisi komponen pneumatik
- Masalah pada valve dan cylinder
- Gangguan pada instrument
- Gangguan produksi
- Masalah pada proses atau kualitas produk
Refrigerated dryer mengurangi jumlah uap air yang tersisa dalam compressed air sehingga condensation pada downstream dapat dikendalikan dalam intended operating conditions.
Dalam operasi
How Does a Refrigerated Compressed Air Dryer Work?
Proses pengeringan tidak sekadar melewatkan compressed air melalui refrigeration circuit.
Untuk conventional high-inlet-temperature refrigerated dryer technology Lingyu, basic sequence adalah:
compressed air panas dan basah → pre-cooling → refrigeration cooling → condensation → gas-liquid separation → automatic drainage → reheating → dry compressed air
1. Hot Compressed Air Enters the Dryer
Compressed air dari compressor system mengandung uap air dan mungkin juga mengandung oil serta contaminants lainnya.
Udara masuk terlebih dahulu mengalami pre-cooling sebelum mencapai refrigeration evaporator.
2. The Air Is Cooled
Compressed air yang telah melalui pre-cooling kemudian melewati evaporator, tempat temperaturnya diturunkan lebih lanjut.
Ketika udara mendingin, uap air mencapai dew point dan mengembun menjadi liquid droplets.
3. Condensate Is Separated
Udara kemudian melewati tahap gas-liquid separation.
Condensed moisture, oil, dan sebagian impurities dipisahkan dari compressed air.
4. Liquid Is Automatically Drained
Condensate yang terkumpul dibuang melalui automatic drain.
Drain operation yang benar sangat penting karena liquid yang telah dipisahkan tetapi tidak dapat keluar dari dryer pada akhirnya dapat menyebabkan downstream moisture problems.
5. Dry Air Is Reheated
Sebelum keluar dari dryer, compressed air yang dingin dan telah dikeringkan bertukar panas dengan incoming air yang lebih hangat.
Reheating meningkatkan outlet temperature hingga lebih mendekati ambient conditions dan mengurangi kemungkinan external condensation pada downstream piping.
What Pressure Dew Point Can a Refrigerated Dryer Provide?
Pressure dew point (PDP) menunjukkan temperatur ketika uap air dalam compressed air mulai mengembun pada system pressure.
Untuk conventional AH air-cooled dan WH water-cooled refrigerated dryers Lingyu, specified pressure dew point adalah 2–10°C pada rated operating conditions.
Rentang ini sesuai untuk banyak general industrial applications.
Namun, tidak boleh diasumsikan bahwa setiap refrigerated dryer selalu menghasilkan 2–4°C PDP pada semua kondisi operasi. Actual performance bergantung pada dryer design dan operating conditions.
Typical Operating Conditions
Conventional AH dan WH refrigerated dryer series Lingyu memiliki beberapa standard operating conditions yang sama:
| Parameter | Typical Specification |
|---|---|
| Rated inlet pressure | 0.7 MPa |
| Operating pressure range | 0.6–1.0 MPa |
| Rated inlet temperature | 50°C |
| Maximum inlet temperature | ≤80°C |
| Pressure dew point | 2–10°C |
| Rated ambient temperature | 32°C |
| Ambient operating range | 2–45°C |
| Pressure drop | ≤0.025 MPa |
Operating pressure lainnya dapat dipertimbangkan untuk specific requirements.
Kondisi ini penting karena nominal dryer airflow tidak dapat dievaluasi secara terpisah dari pressure, inlet temperature, dan ambient conditions.
Air-Cooled Refrigerated Air Dryers
Air-cooled refrigerated air dryer membuang refrigeration heat ke udara sekitar melalui condenser.
Konfigurasi ini menghilangkan kebutuhan akan separate cooling-water supply.

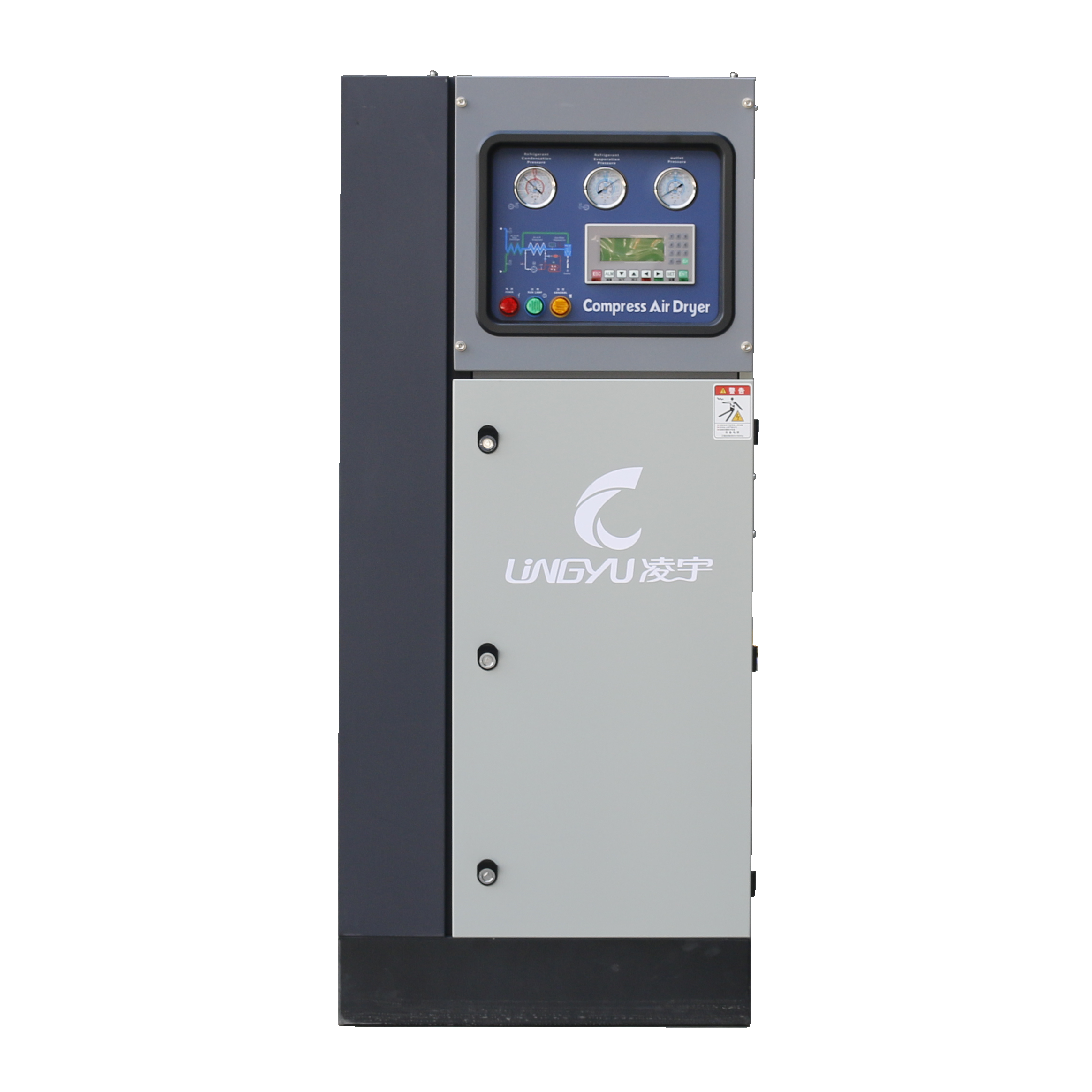

AH Series Lingyu menggunakan air-cooled design dan ditujukan untuk indoor installation pada level concrete floor.
Clearance sekitar 1.5 m sebaiknya dipertahankan di sekitar dryer untuk mendukung ventilation dan maintenance access.
Air-Cooled Dryer Advantages
Air-cooled configuration dapat menjadi pilihan yang menarik ketika:
- Cooling water tidak tersedia
- Kesederhanaan instalasi penting
- Ambient ventilation memadai
- Perawatan water system ingin dihindari
Namun, installation environment tetap penting. Restricted airflow, excessive dust, high ambient temperature, atau recirculation dari hot condenser exhaust dapat menurunkan heat-transfer performance.
Water-Cooled Refrigerated Air Dryers
Water-cooled refrigerated air dryer membuang refrigeration heat melalui cooling-water circuit dan tidak terutama mengandalkan ambient airflow melalui condenser.
WH Series Lingyu menetapkan:
| Cooling-Water Parameter | Specification |
| Cooling-water pressure | 0.2–0.4 MPa |
| Rated cooling-water temperature | ≤32°C |
| Cooling-water operating range | 2–38°C |
Required cooling-water flow dan connection size harus dikonfirmasi berdasarkan specific dryer model.
Water-cooled dryers dapat berguna untuk sistem yang lebih besar atau instalasi yang telah memiliki cooling-water infrastructure yang sesuai.
Untuk konfigurasi terkait, Lingyu menyediakan kategori water-cooled refrigerated air dryers.
High Inlet Temperature Capability
Inlet temperature merupakan parameter penting dalam dryer selection.
Compressed air dengan temperatur lebih tinggi membawa thermal dan moisture load yang lebih besar sehingga meningkatkan beban pada drying system.
Conventional AH dan WH Series Lingyu memiliki:
- Rated inlet temperature: 50°C
- Maximum inlet temperature: ≤80°C
Integrated pre-cooling dan heat-exchange arrangement membantu mempersiapkan compressed air bertemperatur lebih tinggi sebelum refrigeration cooling.
Namun, maximum allowable temperature tidak boleh dianggap sebagai preferred continuous operating condition.
Effective compressor aftercooling dan upstream condensate separation dapat mengurangi thermal dan moisture load yang masuk ke dryer.
Pressure Drop and Energy Efficiency
Refrigerated dryer tidak secara otomatis mengurangi compressor energy consumption hanya karena compressed air menjadi kering.
Salah satu faktor energy efficiency yang lebih penting adalah pressure drop.
Setiap hambatan dalam compressed-air system mengurangi useful pressure yang tersedia pada downstream.
Jika excessive pressure loss memaksa compressor bekerja pada discharge pressure yang lebih tinggi, energy consumption dapat meningkat.
Conventional AH dan WH dryers Lingyu menetapkan pressure drop ≤0.025 MPa pada rated conditions.
Total system pressure drop juga harus memperhitungkan:
- Separators
- Filters
- Dryer
- Valves
- Piping
- Fittings
Karena itu, evaluasi energi harus mempertimbangkan complete compressed-air treatment train.
Energy-Saving Refrigerated Dryer Designs
Tidak semua refrigerated dryers menggunakan heat-exchanger atau control architecture yang sama.
Untuk aplikasi ketika energy consumption menjadi faktor utama dalam selection, dedicated energy-saving designs mungkin lebih sesuai daripada mengasumsikan setiap conventional refrigerated dryer memiliki efficiency characteristics yang sama.
3-in-1 Plate Heat Exchanger Design
PD Series Lingyu mengintegrasikan evaporator, air-to-air heat exchanger, dan water separator dalam 3-in-1 aluminum plate heat exchanger.
Design ini memberikan:
- Pressure drop di bawah 0.015 MPa
- Perbedaan inlet/outlet temperature dalam 10°C
- Sekitar 20–30% energy reduction dibandingkan conventional shell-and-tube designs pada specified comparison conditions
- R410A/R407C refrigerant options
- RS-485 communication
Karena itu, 3-in-1 plate heat exchange refrigerated air dryer merupakan pilihan yang lebih relevan ketika specific energy-saving architecture ini dibutuhkan.
Angka 20–30% tersebut merupakan performance comparison untuk design dan comparison conditions yang ditentukan, bukan universal energy-saving percentage untuk semua refrigerated dryers.
Variable-Frequency Refrigerated Drying
Ketika compressed-air demand berfluktuasi secara signifikan, variable-frequency refrigerated air dryer menawarkan pendekatan lain.
PB Series Lingyu menyesuaikan refrigeration compressor speed berdasarkan load dan tidak hanya mengandalkan fixed-speed operation.
Jenis control ini dapat berguna untuk fasilitas dengan perbedaan yang signifikan antara peak dan partial-load compressed-air demand.
Untuk konfigurasi tersebut, pengguna dapat melihat frequency conversion refrigerated air dryer Lingyu.
How to Select the Correct Refrigerated Air Dryer
1. Determine Peak Airflow
Mulailah dengan maximum actual compressed-air flow yang diperkirakan akan melewati dryer.
Jangan melakukan sizing hanya berdasarkan average consumption.
Pertimbangkan:
- Compressor output
- Peak production demand
- Penggunaan equipment secara bersamaan
- Compressor sequencing
- Expected expansion
2. Apply Correction Factors
Nominal CFM atau m³/min rating hanya berlaku pada defined reference conditions.
Effective capacity berubah ketika actual conditions berbeda.
Important variables meliputi:
- Inlet pressure
- Inlet temperature
- Ambient temperature
- Cooling-water conditions untuk water-cooled units
Dryer yang tampak memiliki sizing tepat berdasarkan nominal airflow dapat menjadi effectively undersized pada thermal conditions yang lebih berat.
3. Define the Required Pressure Dew Point
Untuk banyak general industrial systems, PDP 2–10°C sudah memadai.
Jika downstream piping terpapar freezing temperatures atau process membutuhkan pressure dew point yang jauh lebih rendah, refrigerated drying mungkin tidak mencukupi.
Dalam kondisi tersebut, desiccant air dryer perlu dipertimbangkan.
4. Evaluate Pressure
Pastikan actual plant pressure berada dalam operating range dryer.
Untuk conventional AH dan WH Series Lingyu, standard operating range adalah 0.6–1.0 MPa, dengan rated inlet pressure 0.7 MPa.
5. Evaluate the Installation Environment
Untuk air-cooled dryer, pertimbangkan:
- Ambient temperature
- Ventilation
- Dust concentration
- Heat sources
- Available clearance
Untuk water-cooled dryer, pertimbangkan juga:
- Cooling-water temperature
- Water pressure
- Required water flow
- Water quality
- Heat-rejection capacity
Refrigerated Drying Does Not Replace Filtration
Moisture hanyalah salah satu jenis compressed-air contamination.
Compressed air juga dapat mengandung:
- Oil aerosols
- Solid particles
- Rust
- Oil vapor
- Process contaminants lainnya
Precision compressed-air filter yang sesuai dapat dipasang berdasarkan required contamination level.
Upstream filtration membantu melindungi treatment equipment, sedangkan downstream filtration dapat memberikan additional particle dan oil control ketika diperlukan.
Correct filter grades dan sequence bergantung pada compressor type dan final air-quality specification.
Automatic Drain Maintenance
Condensate separation hanya efektif jika separated liquid dapat keluar dari dryer.
Periksa automatic drain terhadap:
- Penyumbatan
- Kontaminasi
- Discharge piping yang terhambat
- Kegagalan membuka
- Continuous compressed-air leakage
Drain inspection harus didasarkan pada operating conditions dan condensate load, bukan arbitrary universal service interval.
Drain yang mengalami malfunction dapat menyebabkan downstream water meskipun refrigeration circuit sendiri bekerja dengan benar.
Condenser Maintenance
Untuk air-cooled dryer, periksa condenser secara berkala.
Dust, fibers, dan oil deposits dapat membatasi airflow dan mengurangi heat transfer.
Condenser yang terkontaminasi dapat menyebabkan:
- Refrigeration pressure lebih tinggi
- Operating temperature lebih tinggi
- Cooling capacity menurun
- Protection trips
- Dew-point performance memburuk
Cleaning frequency harus mencerminkan actual environment. Dusty manufacturing facility mungkin membutuhkan pemeriksaan jauh lebih sering dibandingkan clean compressor room.
Refrigerant Maintenance
Refrigerant biasanya tidak membutuhkan routine replacement dalam properly sealed refrigeration system.
Jika refrigeration performance menurun atau refrigerant charge ditemukan rendah, qualified personnel harus memeriksa system leakage dan menentukan penyebabnya sebelum mengembalikan charge yang benar.
Routine annual refrigerant replacement atau topping-up tidak boleh diperlakukan sebagai standard preventive maintenance.
Applications of Refrigerated Compressed Air Dryers
Automotive and General Manufacturing
Dalam automotive and general manufacturing, refrigerated drying dapat mendukung pneumatic tools, actuators, assembly equipment, dan automated machinery.
Ketika compressed air digunakan untuk painting atau finishing, final moisture, oil, dan particle requirements harus dipertimbangkan secara bersamaan.
Food and Beverage
Dalam food and beverage, compressed air dapat mendukung packaging, conveying, pneumatic machinery, dan process operations.
Refrigerated dryer mengendalikan moisture, tetapi tidak boleh diasumsikan bahwa dryer tersebut sendiri membuat compressed air sesuai untuk direct food contact. Complete air-quality requirement harus dipertimbangkan.
Electronics Manufacturing
Dalam electronics and precision manufacturing, moisture control dapat membantu melindungi pneumatic systems dan moisture-sensitive processes.
Beberapa electronics processes mungkin membutuhkan pressure dew point yang lebih rendah daripada kemampuan refrigerated drying, sehingga actual process specification harus diperiksa.
Pharmaceutical Production
Dalam pharmaceutical and biopharmaceutical, compressed air dapat digunakan untuk pneumatic equipment, packaging, conveying, instrumentation, dan process operations.
Required treatment configuration harus didasarkan pada specific application dan validated air-quality requirements, bukan asumsi bahwa refrigerated drying saja menjamin process air yang sesuai.
Refrigerated vs. Desiccant Dryer
| Factor | Refrigerated Dryer | Desiccant Dryer |
| Drying principle | Cooling dan condensation | Adsorption |
| Typical Lingyu PDP | 2–10°C | Bergantung pada series; PDP yang jauh lebih rendah tersedia |
| Regeneration | Tidak diperlukan | Diperlukan |
| General factory air | Sering sesuai | Mungkin tidak diperlukan |
| Below-freezing piping | Biasanya tidak sesuai tanpa deeper drying | Lebih sesuai jika dipilih dengan benar |
| Purge air | Tidak ada regeneration purge | Bergantung pada regeneration method |
| Complexity | Umumnya lebih rendah | Umumnya lebih tinggi |
Dryer yang tepat adalah dryer yang memenuhi required pressure dew point secara efisien, bukan selalu dryer yang menghasilkan udara paling kering.
Frequently Asked Questions
What Pressure Dew Point Does a Refrigerated Compressed Air Dryer Provide?
Conventional AH dan WH refrigerated dryer technologies Lingyu menetapkan pressure dew point 2–10°C pada rated operating conditions.
Exact performance bergantung pada dryer design dan operating conditions.
Can I Use a Refrigerated Dryer Outdoors in Freezing Temperatures?
Dryer harus dipasang sesuai specified environmental requirements. Conventional AH dan WH Series Lingyu dirancang untuk indoor installation.
Yang lebih penting, jika downstream compressed-air piping terpapar temperatur di bawah delivered pressure dew point, condensation dan freezing dapat terjadi.
Karena itu, lower-dew-point adsorption dryer mungkin diperlukan.
How Often Should a Refrigerated Air Dryer Be Serviced?
Tidak ada satu interval enam bulan atau dua belas bulan yang sesuai untuk setiap instalasi.
Inspection dan maintenance harus mempertimbangkan:
- Operating hours
- Ambient contamination
- Condenser condition
- Drain performance
- Filter differential pressure
- Refrigeration performance
- Electrical condition
Ikuti model-specific maintenance requirements dan actual equipment condition.
How Long Does a Refrigerated Air Dryer Last?
Service life tidak dapat dinyatakan secara andal sebagai universal 10–15 tahun.
Actual longevity bergantung pada equipment design, operating load, inlet dan ambient temperatures, installation quality, maintenance, condenser cleanliness, electrical conditions, dan refrigeration-system condition.
Are Refrigerated Air Dryers Energy-Efficient?
Refrigerated dryers dapat memberikan economical drying solution ketika refrigerated pressure dew point memenuhi application requirement.
Energy performance bergantung pada dryer architecture, refrigeration load, pressure drop, operating conditions, dan load profile.
Untuk variable-demand applications, dedicated energy-saving atau variable-frequency designs dapat memberikan additional advantages.
Choosing the Right Refrigerated Compressed Air Dryer
Refrigerated compressed air dryer menyediakan metode praktis untuk mengendalikan moisture pada banyak industrial compressed-air systems.
Reliable performance dimulai dengan mencocokkan dryer terhadap:
peak airflow + inlet temperature + operating pressure + ambient conditions + required pressure dew point + acceptable pressure drop
Installation dan maintenance sama pentingnya. Ventilation yang memadai, heat-transfer surfaces yang bersih, condensate drainage yang andal, filtration yang sesuai, dan correct system pressure membantu dryer mempertahankan stable performance dalam jangka panjang.
Untuk application-specific dryer selection, pengguna dapat menghubungi Lingyu melalui halaman Contact Us dengan menyertakan maximum airflow, operating pressure, inlet temperature, ambient conditions, cooling method, dan required pressure dew point.
