Produksi nitrogen 99.99% secara on-site membutuhkan lebih dari sekadar memilih nitrogen generator dengan nominal flow yang memadai. Nitrogen purity, compressed-air consumption, inlet conditions, kinerja Carbon Molecular Sieve, pretreatment, dan online purity monitoring semuanya memengaruhi desain sistem akhir.
PSA nitrogen generator Lingyu menggunakan dua adsorption towers yang diisi Carbon Molecular Sieve (CMS). Oxygen secara selektif diadsorpsi dari compressed air, sementara nitrogen melewati adsorption bed sebagai product gas. Kedua vessel secara otomatis bergantian antara adsorption dan regeneration di bawah PLC control untuk mempertahankan produksi nitrogen secara kontinu.
Pengguna yang membandingkan berbagai konfigurasi PSA purity dapat melihat rangkaian nitrogen generator Lingyu.

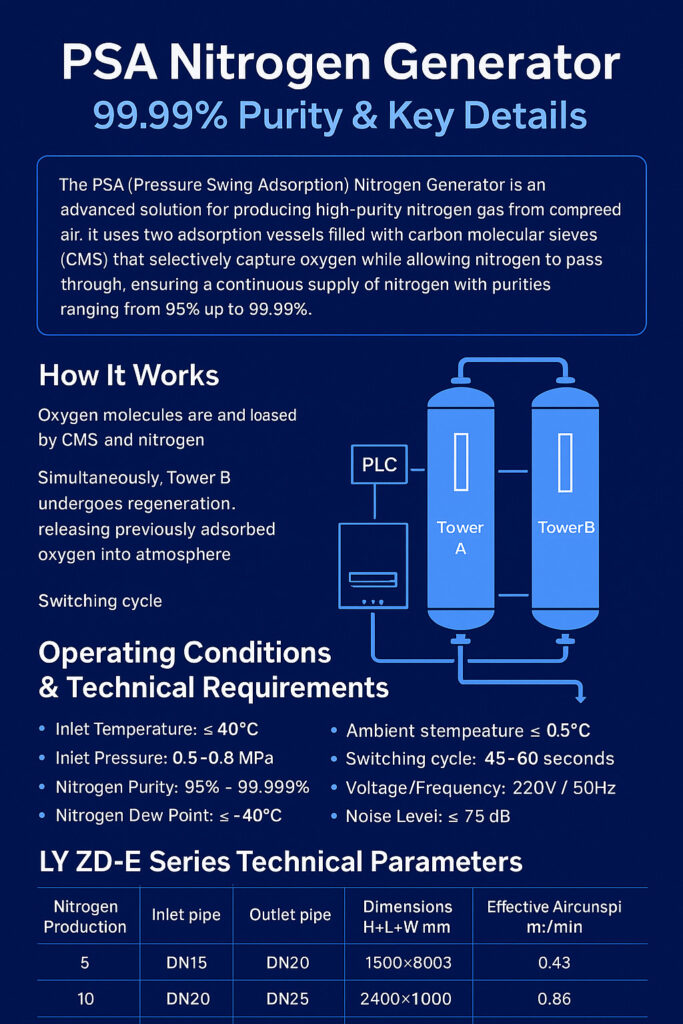

How PSA Nitrogen Generation Works
Pressure Swing Adsorption (PSA) memisahkan nitrogen dari compressed air melalui siklus adsorption dan regeneration yang berlangsung secara bergantian.
Adsorption
Compressed air memasuki adsorption vessel yang aktif dan melewati bed berisi Carbon Molecular Sieve.
CMS secara selektif mengadsorpsi oxygen molecules sehingga nitrogen dapat melewati bed dan dikumpulkan sebagai product gas.
Regeneration
Pada saat yang sama, adsorption vessel kedua mengalami depressurization.
Oxygen yang sebelumnya diadsorpsi oleh CMS dilepaskan dan dibuang ke atmosfer dengan bantuan sejumlah kecil nitrogen purge gas.
Automatic Tower Switching
Ketika adsorption tower yang aktif mencapai predetermined adsorption capacity, PLC mengubah operating sequence.
Vessel yang telah diregenerasi mulai melakukan adsorption, sementara tower pertama memasuki regeneration.
Kedua vessel terus bergantian antara kondisi operasi tersebut sehingga sistem dapat mempertahankan produksi nitrogen pada purity yang ditentukan.
Why 99.99% Nitrogen Requires Purity-Specific Sizing
PSA nitrogen-generator platform secara keseluruhan mendukung nitrogen purity dari 95% hingga 99.999%, tetapi purity dan production capacity tidak dapat dipertimbangkan secara terpisah.
Nitrogen purity yang lebih tinggi memengaruhi nitrogen recovery dan jumlah compressed air yang diperlukan untuk menghasilkan volume product gas tertentu.
Karena itu, 99.99% PSA nitrogen generator harus dipilih menggunakan capacity dan effective compressed-air consumption yang sesuai dengan konfigurasi LYZD-E, bukan menggunakan rated flow dari model 99% atau 99.5%.
Untuk purity level ini, hubungan sizing utamanya adalah:
99.99% nitrogen purity + required nitrogen flow + effective compressed-air demand
Standard PSA Operating Conditions
PSA nitrogen-generation platform beroperasi dalam standard conditions berikut:
| Parameter | Specification |
|---|---|
| Inlet air temperature | ≤40°C |
| Inlet air pressure | 0.5–0.8 MPa |
| Available PSA nitrogen purity | 95%–99.999% |
| Nitrogen dew point | ≤−40°C |
| Ambient temperature | ≤40°C |
| Switching cycle | 45–60 s |
| Power supply | 220 V / 50 Hz |
| Noise level | ≤75 dB |
Parameter tersebut merupakan series-level operating conditions. Capacity dan compressed-air consumption yang dibahas berikutnya secara khusus berlaku untuk konfigurasi LYZD-E 99.99%.
LYZD-E 99.99% Nitrogen Generator Technical Parameters
Representative LYZD-E specifications adalah:
| Model | Nitrogen Production | Inlet Pipe | Outlet Pipe | Dimensions H × L × W | Effective Air Consumption |
| LYZD-E5 | 5 m³/h | DN15 | DN15 | 1936 × 1000 × 600 mm | 0.43 m³/min |
| LYZD-E10 | 10 m³/h | DN20 | DN15 | 2205 × 1050 × 650 mm | 0.86 m³/min |
| LYZD-E20 | 20 m³/h | DN25 | DN25 | 2150 × 1250 × 550 mm | 1.73 m³/min |
| LYZD-E50 | 50 m³/h | DN40 | DN25 | 2718 × 1750 × 765 mm | 4.33 m³/min |
| LYZD-E120 | 120 m³/h | DN50 | DN40 | 3160 × 2350 × 1200 mm | 10.40 m³/min |
| LYZD-E200 | 200 m³/h | DN80 | DN40 | 3232 × 2800 × 1450 mm | 17.33 m³/min |
Nilai 10.40 m³/min untuk effective air consumption merupakan data LYZD-E120 pada 120 m³/h. Model 100 m³/h tidak boleh disisipkan di antara konfigurasi 90 dan 120 m³/h yang tercantum.
Complete LYZD-E range juga mencakup konfigurasi 15, 25, 30, 35, 40, 60, 70, 90, 130, 150, 170, dan 180 m³/h. Oleh karena itu, tabel di atas merupakan representative selection dan bukan keseluruhan model range.
Effective Air Consumption at 99.99% Purity
Compressed-air consumption merupakan parameter sizing utama untuk high-purity PSA nitrogen system.
Beberapa hubungan representatif adalah:
| Nitrogen Production | Effective Air Consumption |
| 5 m³/h | 0.43 m³/min |
| 20 m³/h | 1.73 m³/min |
| 50 m³/h | 4.33 m³/min |
| 120 m³/h | 10.40 m³/min |
| 200 m³/h | 17.33 m³/min |
Upstream compressor tidak dapat ditentukan kapasitasnya hanya berdasarkan product nitrogen flow.
Available compressed-air capacity harus mencakup effective air demand dari nitrogen generator sekaligus kebutuhan pengguna compressed air lainnya yang beroperasi di fasilitas.
Design Conditions for Rated Performance
Capacity dan effective air-consumption LYZD-E didasarkan pada design conditions berikut:
- Adsorption pressure: 0.8 MPa(g)
- Ambient temperature: 20°C
- Feed-air relative humidity: 80%
Actual nitrogen capacity dan compressed-air consumption dapat berubah ketika inlet pressure, temperature, humidity, compressed-air quality, atau operating conditions lainnya berbeda dari design conditions tersebut.
Hal ini sangat penting untuk sistem 99.99% karena purity, nitrogen recovery, dan available product flow saling berkaitan erat.
Automatic PLC Operation
PSA generator menyediakan fully automatic operation, termasuk automatic start and stop serta automatic cycle switching.
Pneumatic valves dikelola oleh PLC untuk mengoordinasikan adsorption, pressure equalization, depressurization, dan regeneration.
Automatic Tower Sequencing
Selama continuous production, satu vessel tetap berada pada tahap adsorption sementara vessel lainnya menyelesaikan regeneration.
Control system secara otomatis mengubah flow path pada titik yang diperlukan dalam cycle sehingga tidak diperlukan routine manual switching antara adsorption vessels.
Switching Cycle
Standard switching cycle adalah:
45–60 detik
Sequencing yang tepat membantu mempertahankan continuous nitrogen production sekaligus memungkinkan setiap CMS bed bergantian antara adsorption dan regeneration.
Real-Time Purity and Flow Monitoring
Nitrogen purity dan flow rate dipantau secara online dan real time.
Pada purity 99.99%, continuous monitoring menjadi sangat penting karena perubahan yang relatif kecil dalam gas composition dapat menentukan apakah product nitrogen tetap memenuhi specified requirement.
Digital touchscreen menampilkan informasi operasi utama, termasuk:
- Pressure
- Nitrogen purity
- Nitrogen flow rate
- System operating status
Dengan demikian, operator memperoleh visibilitas langsung terhadap product-gas quality dan PSA operating conditions.
Off-Spec Nitrogen Alarm and Protection
PSA nitrogen generator dilengkapi off-spec nitrogen protection.
Jika nitrogen purity turun di bawah specified value, sistem mengaktifkan alarm.
Jika kondisi off-spec berlanjut selama preset period, generator secara otomatis shutdown untuk perlindungan.
Fungsi ini relevan terutama ketika nitrogen dengan purity lebih rendah dapat memengaruhi production quality, product performance, atau downstream process equipment.
Automatic CMS Compaction
PSA system dilengkapi automatic Carbon Molecular Sieve compaction device.
Fungsinya adalah mempertahankan CMS packing density yang dibutuhkan dan membantu mengurangi pulverization akibat pergerakan di dalam adsorption bed.
CMS packing yang stabil penting bagi adsorption performance, terutama ketika nitrogen system harus mempertahankan purity 99.99%.
Kondisi CMS harus dievaluasi berdasarkan purity performance, flow stability, pressure behavior, operating history, dan equipment inspection, bukan berdasarkan universal fixed replacement interval.
Pressure Equalization and Nitrogen Recovery
PSA design menggunakan optimized unequal-pressure equalization process.
Operating strategy ini meningkatkan nitrogen recovery efficiency dan secara tidak langsung dapat mengurangi overall energy consumption sekitar 5% dalam comparison conditions yang sesuai.
Actual energy performance bergantung pada compressor efficiency, inlet pressure, required nitrogen purity, nitrogen flow, load profile, dan operating schedule. Oleh karena itu, angka sekitar 5% tidak boleh dianggap sebagai fixed reduction terhadap total plant energy use.
Compressed-Air Pretreatment for High-Purity PSA
CMS performance sangat bergantung pada kualitas compressed air yang memasuki adsorption vessels.
Oil contamination, liquid water, dan excessive particulate loading dapat berdampak negatif terhadap adsorption performance dan kondisi CMS dalam jangka panjang.
Complete nitrogen-generation system dapat mencakup compressed-air storage, drying, dan beberapa filtration stages di bagian upstream PSA generator.
Jika contamination control tambahan diperlukan, precision compressed-air filter Lingyu dapat diintegrasikan ke dalam pretreatment system.
Filter arrangement yang tepat harus dipilih berdasarkan compressor type, compressed-air contamination, dan required inlet-air quality nitrogen generator.
Nitrogen Dew Point and Purity Are Separate Specifications
Standard PSA nitrogen dew point adalah:
≤−40°C
Nitrogen purity mendefinisikan gas composition, sedangkan dew point menggambarkan moisture content. Keduanya merupakan performance specifications yang terpisah.
Proses yang membutuhkan dry high-purity nitrogen dapat memerlukan keduanya:
- 99.99% nitrogen purity
- Nitrogen dew point yang ditentukan
Required moisture specification harus dikonfirmasi bersama nitrogen purity ketika memilih complete system.
Is 99.99% Nitrogen Required for Every Application?
Industri seperti electronics, food processing, pharmaceuticals, laboratories, laser processing, oil and gas, serta beverage manufacturing dapat menggunakan nitrogen, tetapi purity requirement berbeda menurut proses masing-masing.
99.99% nitrogen generator hanya boleh dipilih ketika process specification membutuhkan atau mengizinkan purity level tersebut.
Sebagai contoh, general nitrogen blanketing dan highly oxygen-sensitive semiconductor production dapat memiliki residual-oxygen requirements yang sangat berbeda.
Untuk konteks high-purity manufacturing yang relevan, pengguna dapat melihat solusi electronics and precision manufacturing Lingyu.
Karena itu, nitrogen purity harus ditentukan berdasarkan proses dan bukan diterapkan secara universal pada seluruh industri.
Nitrogen Buffering and Delivery
Complete PSA nitrogen system biasanya menggunakan downstream buffering dan distribution.
Nitrogen buffer harus dipertimbangkan bersama generator capacity, instantaneous nitrogen consumption, required delivery pressure, pipeline pressure loss, process cycling, dan acceptable pressure fluctuation.
Role of the Nitrogen Buffer
Buffer storage dapat membantu menstabilkan nitrogen delivery ketika downstream demand berubah lebih cepat daripada PSA production cycle.
Buffer tidak meningkatkan nitrogen purity atau rated capacity generator.
Fungsinya adalah membantu menyeimbangkan production dan consumption sekaligus mendukung delivery conditions yang stabil.
How Purity Affects Available Nitrogen Capacity
Nitrogen purity dan production capacity tidak boleh diperlakukan secara terpisah.
Ketika required PSA nitrogen purity semakin tinggi, proporsi feed air yang dapat diperoleh kembali sebagai usable product nitrogen pada general operating conditions yang sama biasanya menjadi lebih kecil.
Inilah alasan konfigurasi 99%, 99.5%, dan 99.99% menggunakan capacity dan effective air-consumption data yang berbeda.
Lower-purity model tidak boleh dipilih dengan asumsi bahwa rated output akan tetap sama ketika purity requirement dinaikkan menjadi 99.99%.
99.99% PSA Nitrogen vs. ≥99.999% Purified Nitrogen
LYZD-E 99.99% PSA nitrogen generator secara teknis berbeda dari downstream purification system yang dirancang untuk menghasilkan nitrogen dengan purity ≥99.999%.
Carbon-Based Deoxygenation Purification System dapat menggunakan PSA-produced nitrogen dengan purity sekitar 99.9% sebagai feed gas dan memurnikannya lebih lanjut.
Carbon-Based Deoxygenation Process
Purification process menggunakan Type 3093 deoxygenation agent.
Residual oxygen bereaksi selama deoxygenation stage dan membentuk CO₂. Sistem kemudian menghilangkan CO₂ dan moisture sebelum final filtration.
Proses tersebut merupakan gas-treatment process yang terpisah dan bukan sekadar higher-purity setting pada LYZD-E generator.
Separate High-Purity System Specifications
Downstream purification configuration memiliki operating parameters tersendiri:
| Parameter | Specification |
| Nitrogen capacity | 10–800 m³/h |
| Oxygen | ≤10 ppm |
| CO₂ | ≤5 ppm |
| Nitrogen purity | ≥99.999% |
| Atmospheric dew point | ≤−60°C |
| Power supply | 380 V / 50 Hz |
Karena itu, higher-purity application harus dievaluasi sebagai customized PSA atau downstream purification configuration yang terpisah, bukan dengan mengasumsikan bahwa unit LYZD-E 99.99% yang sama dapat langsung disesuaikan menjadi ≥99.999%.
How to Select a 99.99% PSA Nitrogen Generator
Sistem nitrogen 99.99% harus dipilih berdasarkan complete operating profile dan bukan nominal nitrogen flow saja.
Required Nitrogen Purity
Pastikan bahwa 99.99% nitrogen memang merupakan process requirement.
Jika dibutuhkan nitrogen ≥99.999%, evaluasi higher-purity PSA atau downstream purification system yang sesuai secara terpisah.
Required Nitrogen Flow
Tentukan normal, peak, dan future nitrogen demand.
Representative LYZD-E table mencakup capacity 5 hingga 200 m³/h, dengan intermediate models tambahan yang tersedia.
Available Compressed-Air Capacity
Pastikan compressor system dapat menyediakan required effective airflow.
Representative air-consumption requirements berkisar dari 0.43 m³/min untuk nitrogen production 5 m³/h hingga 17.33 m³/min untuk 200 m³/h.
Compressed-Air Pressure
Standard inlet-air pressure range adalah:
0.5–0.8 MPa
Model performance data didasarkan pada adsorption pressure:
0.8 MPa(g)
Inlet and Ambient Conditions
Standard inlet-air temperature adalah ≤40°C, dan standard ambient-temperature limit juga ≤40°C.
Actual humidity, ambient conditions, dan inlet-air quality juga harus dipertimbangkan.
Nitrogen Dew Point
Standard nitrogen dew point adalah:
≤−40°C
Pastikan moisture level tersebut memenuhi downstream process specification.
Pretreatment
Tentukan compressed-air drying dan filtration yang dibutuhkan untuk melindungi CMS beds dari liquid moisture, oil contamination, dan excessive particles.
Buffer and Distribution
Evaluasi nitrogen buffer capacity, delivery pressure, pipeline pressure loss, instantaneous demand, dan process operating pattern.
Purity Monitoring and Controls
Konfirmasikan kebutuhan PLC automation, real-time nitrogen purity monitoring, nitrogen-flow monitoring, touchscreen display, off-spec alarms, dan protective shutdown.
Pengguna yang memilih purity level ini dapat melihat halaman 99.99% PSA nitrogen generator Lingyu.
Untuk special capacities, purity requirements, atau system-integration conditions, final equipment configuration harus disesuaikan dengan actual project requirements.
Conclusion
LYZD-E PSA nitrogen generator dirancang berdasarkan produksi nitrogen 99.99%, purity-specific capacity, effective compressed-air consumption, CMS protection, dan online purity control.
PSA process menggunakan dua adsorption vessels berisi CMS yang secara otomatis bergantian antara adsorption dan regeneration. Oxygen secara selektif diadsorpsi, nitrogen melewati bed sebagai product gas, dan PLC-controlled switching mempertahankan continuous production.
Standard PSA operating conditions mencakup inlet pressure 0.5–0.8 MPa, inlet temperature ≤40°C, nitrogen dew point ≤−40°C, switching cycle 45–60 detik, power supply 220 V / 50 Hz, serta noise level ≤75 dB.
Representative LYZD-E capacity berkisar dari 5 m³/h dengan effective compressed-air consumption 0.43 m³/min hingga 200 m³/h dengan 17.33 m³/min, dengan intermediate models tambahan yang tersedia.
Untuk kebutuhan di atas purity level LYZD-E, nitrogen ≥99.999% harus diperlakukan sebagai technical configuration yang terpisah. Carbon-based deoxygenation purification, misalnya, menggunakan proses berbeda dan memiliki capacity, residual oxygen, CO₂, dew-point, serta electrical specifications tersendiri.
