Compressed air banyak digunakan dalam manufaktur, packaging, otomasi, pengolahan makanan, elektronik, farmasi, dan berbagai industri lainnya.
Namun, udara yang masuk ke compressor secara alami mengandung water vapor. Setelah proses kompresi dan pendinginan, sebagian kelembapan tersebut dapat terkondensasi menjadi air cair dan menimbulkan masalah di seluruh jaringan compressed air.
Memahami how air dryer works in compressor systems berarti tidak hanya melihat dryer sebagai peralatan terpisah. Compressor, sistem pendinginan, separator, filter, receiver, dryer, dan jaringan pipa di sisi hilir harus bekerja sebagai satu sistem yang terkoordinasi.
Peran utama air dryer adalah mengurangi water vapor dan mencapai pressure dew point yang sesuai dengan kebutuhan aplikasi.

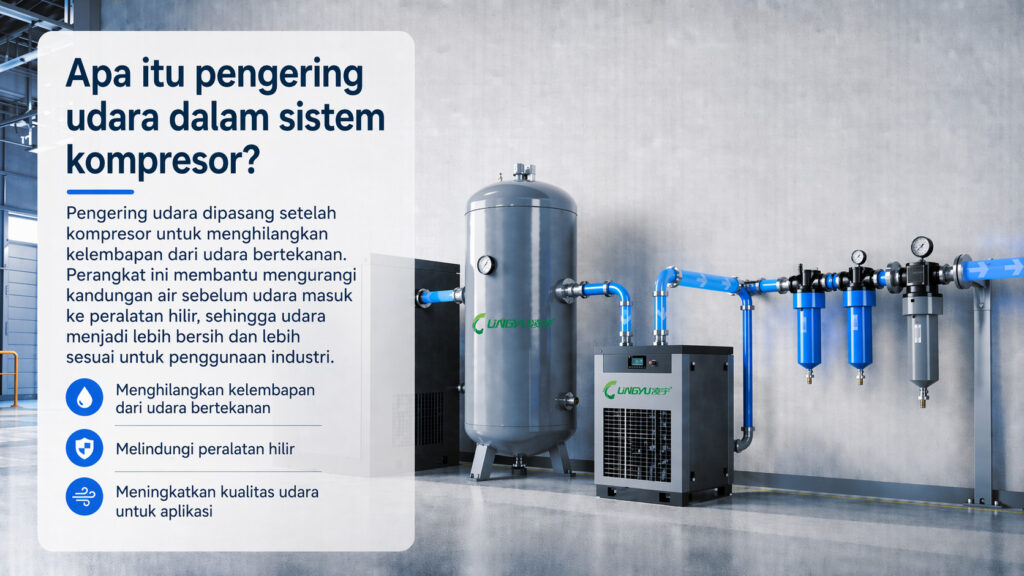

Apa Itu Air Dryer dalam Compressor System?
Air dryer adalah peralatan pengendali kelembapan yang dipasang dalam compressed-air treatment system.
Compressor menaikkan tekanan udara, tetapi proses kompresi tidak membuat udara menjadi kering.
Setelah dikompresi, udara memiliki suhu tinggi dan masih mengandung water vapor dalam jumlah yang signifikan. Ketika compressed air kemudian mendingin, sebagian water vapor dapat terkondensasi menjadi air cair.
Separator dan drain menghilangkan liquid water yang sudah terkondensasi, sedangkan dryer mengurangi water vapor yang masih tersisa untuk menurunkan pressure dew point sebelum compressed air mencapai peralatan di sisi hilir.
Dengan demikian, filter, separator, receiver, drain, dan dryer memiliki fungsi yang berbeda tetapi saling melengkapi.

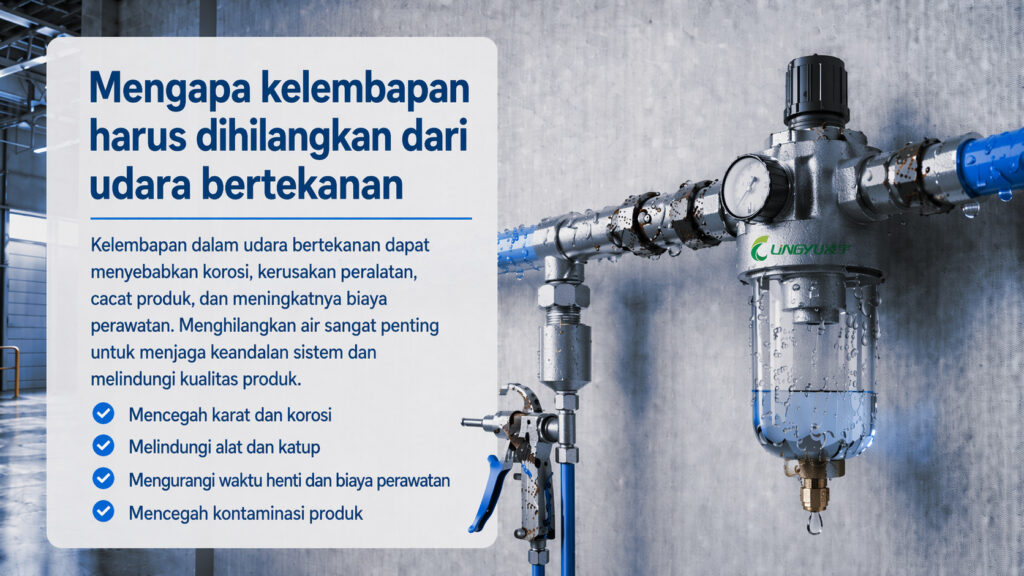

Mengapa Kelembapan Harus Dikendalikan?
Jika terlalu banyak kelembapan tertinggal dalam compressed-air system, kondisi tersebut dapat menyebabkan:
- Korosi pada pipa dan receiver
- Gangguan pada valve dan actuator
- Penumpukan air dalam saluran udara
- Gangguan peralatan pneumatik
- Cacat produksi akibat kelembapan
- Pembekuan jika pipa terkena suhu rendah
- Peningkatan kebutuhan perawatan dan waktu henti
Tingkat pengeringan yang dibutuhkan bergantung pada proses serta suhu terendah yang akan dialami compressed air.
Tidak semua compressor system membutuhkan tingkat kekeringan yang sama.

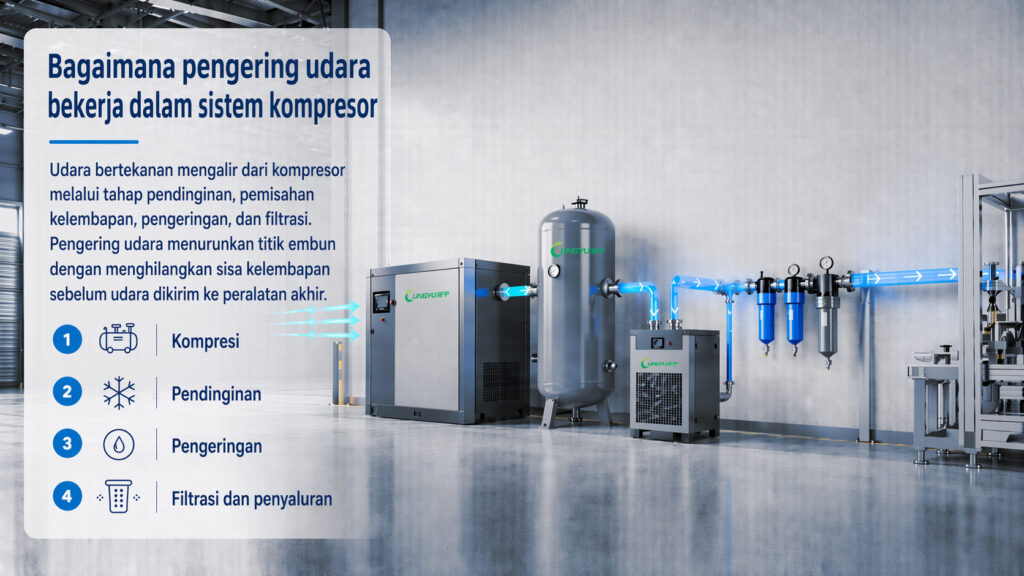

Bagaimana Air Dryer Bekerja dalam Compressor System?
Proses pengolahan compressed air yang umum dimulai ketika udara atmosfer masuk ke compressor.
Compressor menaikkan tekanan dan suhu udara.
Compressed air yang panas kemudian didinginkan sehingga sebagian water vapor terkondensasi. Liquid water tersebut dapat dipisahkan menggunakan separator dan dibuang melalui drain.
Compressed air yang tersisa masih mengandung water vapor, sehingga udara kemudian masuk ke dryer untuk penghilangan kelembapan lebih lanjut.
Metode penghilangan kelembapan bergantung pada teknologi dryer:
- Refrigerated air dryer menggunakan cooling dan condensation
- Desiccant air dryer menggunakan adsorption pada desiccant
Setelah required pressure dew point tercapai, treated compressed air dapat melewati filtration yang sesuai sebelum masuk ke jaringan distribusi.
Untuk gambaran lebih luas tentang teknologi dryer, lihat panduan jenis compressed air dryer.
Alur Compressed Air Secara Bertahap
Susunan compressed-air treatment yang umum dapat mencakup:
1. Air Intake
Udara atmosfer yang mengandung water vapor dan kontaminan dari lingkungan masuk ke compressor.
2. Compression
Compressor meningkatkan tekanan sekaligus suhu udara.
3. Cooling
Compressed air yang panas didinginkan sehingga sebagian kelembapan mulai terkondensasi.
4. Liquid-Water Separation
Separator dan drain menghilangkan air cair yang telah terkondensasi.
5. Filtration
Filter dapat digunakan untuk menghilangkan oil aerosol, liquid carryover, dan partikel sesuai kebutuhan sistem.
6. Drying
Dryer mengurangi water vapor yang masih tersisa hingga mencapai required pressure dew point.
7. Distribution
Treated compressed air kemudian masuk ke jaringan pipa pabrik dan diteruskan ke point of use.
Urutan receiver, filter, separator, dan dryer tidak selalu sama pada setiap instalasi.
Susunan aktual bergantung pada jenis compressor, desain dryer, strategi piping, dan kualitas compressed air yang dibutuhkan.

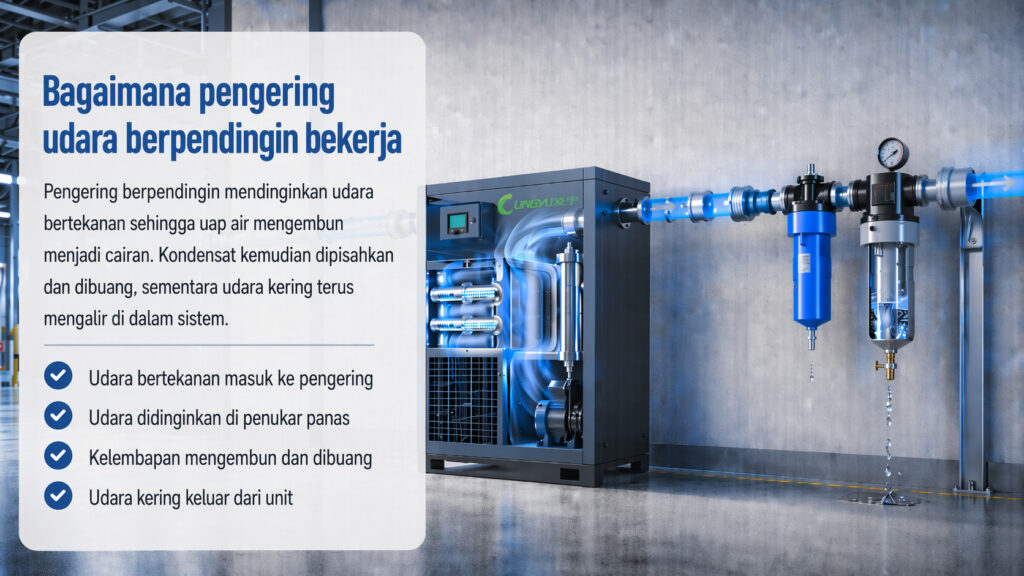

Bagaimana Refrigerated Air Dryer Bekerja dengan Compressor?
Refrigerated air dryer menghilangkan kelembapan dengan mendinginkan compressed air hingga water vapor terkondensasi.
Pada refrigerated drying system Lingyu, compressed air terlebih dahulu mengalami pre-cooling kemudian melewati refrigerant evaporator.
Ketika suhu udara turun, water vapor terkondensasi.
Kondensat kemudian:
Dipisahkan → Dibuang melalui Drainage System
Setelah itu, dry compressed air mengalami reheating sebelum meninggalkan dryer.
Pada kondisi operasi yang sesuai, refrigerated system Lingyu dapat menghasilkan pressure dew point sekitar 2–10°C.
Karena itu, refrigerated dryer sesuai untuk banyak industrial compressor system yang tidak membutuhkan pressure dew point sangat rendah di bawah 0°C.
Untuk memahami prosesnya secara lebih rinci, lihat working principle air-cooled refrigerated air dryer.

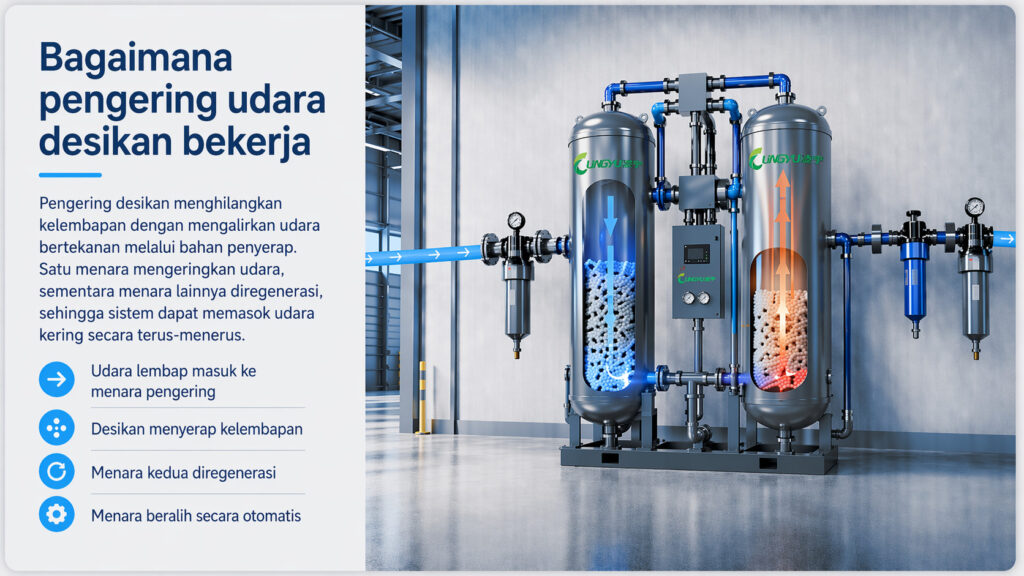

Bagaimana Desiccant Air Dryer Bekerja dengan Compressor?
Desiccant air dryer menghilangkan water vapor melalui adsorption.
Compressed air masuk ke vessel yang berisi material adsorben seperti activated alumina dan, pada beberapa konfigurasi Lingyu, high-performance molecular sieve.
Water vapor tertahan pada permukaan desiccant, sementara compressed air yang telah kering terus mengalir ke sisi hilir.
Sebagian besar regenerative system menggunakan dua tower yang bekerja bergantian:
Tower A: Adsorption → Tower B: Regeneration
Kemudian kedua tower bertukar fungsi.
Proses ini memungkinkan pengeringan berlangsung secara kontinu.
Sebagai contoh, Lingyu HH heatless regenerative dryer bekerja menggunakan prinsip Pressure Swing Adsorption.
Sebagian dry product air digunakan sebagai purge air untuk menurunkan water-vapor partial pressure dan membantu mengeluarkan kelembapan yang sebelumnya teradsorpsi dari regeneration tower.
Konfigurasi HH heatless menghasilkan outlet pressure dew point ≤−40°C.
Untuk memahami urutan twin-tower lebih rinci, lihat cara twin-tower desiccant air dryer mempertahankan pengeringan kontinu.
Di Mana Air Dryer Dipasang?
Tidak ada satu susunan piping yang berlaku untuk semua compressor installation.
Salah satu contoh umum adalah:
Compressor → Cooling / Separation → Receiver dan/atau Filtration → Dryer → Downstream Filtration → Plant Distribution
Namun, posisi wet receiver, dry receiver, pre-filter, after-filter, dan dryer dapat berbeda tergantung desain sistem.
Hal yang paling penting adalah:
- Dryer menerima compressed air dalam rated inlet conditions
- Air cair berlebihan tidak masuk ke dryer
- Oil contamination dan partikel dikendalikan
- Upstream treatment melindungi dryer dari kondisi yang dapat menurunkan kinerjanya

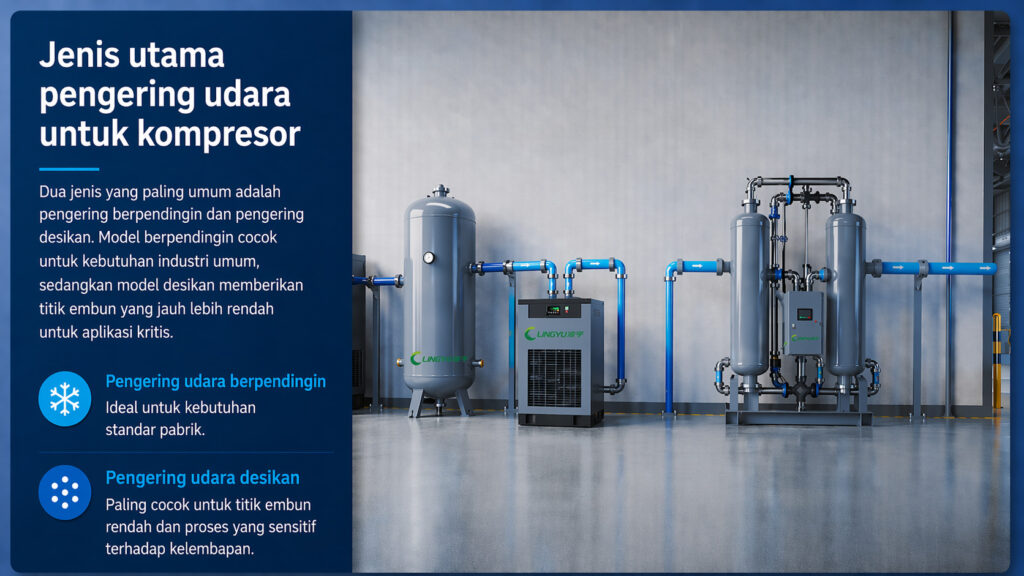

Refrigerated vs. Desiccant Air Dryer
Pilihan teknologi terutama ditentukan oleh required pressure dew point.
Refrigerated dryer dapat digunakan jika pressure dew point sekitar 2–10°C sudah memenuhi kebutuhan aplikasi.
Jika dibutuhkan pressure dew point yang jauh lebih rendah, adsorption dryer perlu dipertimbangkan.
Faktor lainnya mencakup:
- Airflow
- Inlet pressure
- Inlet temperature
- Suhu lingkungan
- Suhu terendah di sisi hilir
- Pressure drop
- Konsumsi energi
- Kebutuhan regeneration
- Kebutuhan perawatan
Untuk perbandingan langsung, lihat Refrigerated Air Dryer vs. Desiccant Air Dryer.
Mengapa Filter Digunakan Bersama Air Dryer?
Dryer terutama berfungsi mengendalikan kelembapan.
Filter menangani kontaminan lain seperti oil aerosol dan partikel.
Perbedaan fungsi ini sangat penting pada adsorption system karena kontaminasi oli dapat menurunkan kinerja desiccant.
Pada combined drying process Lingyu, refrigerated stage terlebih dahulu menghilangkan sebagian besar kelembapan.
Compressed air kemudian melewati oil-removal filter sebelum memasuki adsorption stage.
Setelah adsorption, particulate filtration digunakan di sisi hilir untuk mengendalikan sisa partikel sebelum compressed air mencapai peralatan.
Konsepnya dapat diringkas sebagai:
Refrigerated Drying → Oil-Removal Filtration → Adsorption Drying → Particulate Filtration
Untuk contoh konfigurasi tersebut, lihat combined compressed air dryer DC Series.
Sistem yang dirancang dengan benar menggabungkan drying dan filtration, bukan mengharapkan satu komponen menangani seluruh air treatment.
Manfaat Menggunakan Dryer dengan Compressor
Drying yang tepat dapat membantu:
- Mengurangi korosi akibat kelembapan
- Meningkatkan keandalan peralatan pneumatik
- Menjaga instrumentasi lebih stabil
- Mengurangi risiko kondensasi pada pipa di sisi hilir
- Mendukung proses produksi yang lebih konsisten
Namun, tujuannya bukan mencapai pressure dew point serendah mungkin.
Dryer harus menghasilkan tingkat pengendalian kelembapan yang benar-benar dibutuhkan aplikasi.
Cara Memilih Dryer yang Tepat untuk Compressor
Pemilihan dryer harus dimulai dari kebutuhan operasi aktual.
Required Pressure Dew Point
Tentukan seberapa kering compressed air harus dibuat.
Pressure dew point juga harus dipertimbangkan bersama suhu terendah yang akan dialami compressed air di sisi hilir.
Actual System Airflow
Dryer harus menangani airflow aktual sistem, bukan hanya kapasitas nominal compressor.
Compressor Discharge dan Dryer Inlet Temperature
Suhu yang lebih tinggi dapat meningkatkan moisture load yang harus ditangani dryer.
Operating Pressure
Tekanan operasi aktual memengaruhi kapasitas dan kinerja dryer.
Ambient Conditions
Lingkungan instalasi dapat memengaruhi kinerja, terutama pada air-cooled refrigerated dryer.
Lowest Point-of-Use Temperature
Suhu terendah di jaringan pipa atau point of use perlu diperhitungkan untuk mengurangi risiko kondensasi.
Pressure Drop
Pressure drop harus dikendalikan agar compressor tidak perlu menghasilkan tekanan lebih tinggi dari yang sebenarnya diperlukan.
Filtration Requirements
Oil aerosol, liquid water, dan partikel harus dikendalikan sesuai teknologi dryer dan kebutuhan proses.
Operating Hours
Dryer yang bekerja terus-menerus memiliki kebutuhan energi dan perawatan yang berbeda dibandingkan sistem dengan penggunaan sesekali.
Energy dan Regeneration Consumption
Analisis energi harus memperhitungkan kebutuhan refrigerasi atau regeneration sesuai teknologi dryer.
Required pressure dew point sebaiknya selalu dibandingkan dengan suhu terendah di sisi hilir agar teknologi drying dapat dipilih secara tepat tanpa konsumsi energi yang tidak diperlukan.
Untuk proses sizing dan selection yang lebih rinci, lihat compressed air dryer buyer’s guide.

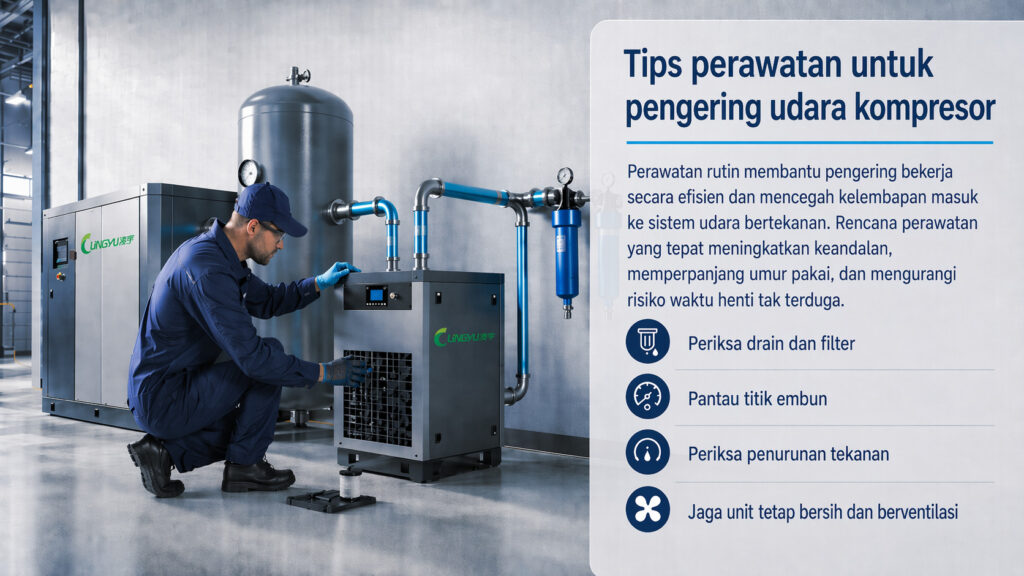

Maintenance untuk Operasi Dryer yang Andal
Kebutuhan perawatan berbeda menurut teknologi dryer.
Refrigerated Dryer Maintenance
Bagian penting yang perlu diperiksa meliputi:
- Kondisi condenser
- Kinerja evaporator
- Komponen refrigeration
- Condensate drain
- Cooling fan
- Suhu operasi
- Pressure dew point
Kinerja perpindahan panas yang stabil dan pembuangan kondensat yang efektif penting untuk menjaga kinerja pengeringan.
Untuk prosedur lebih lengkap, lihat Refrigerated Compressed Air Dryer Maintenance.
Adsorption Dryer Maintenance
Bagian tambahan yang perlu diperhatikan meliputi:
- Kondisi desiccant
- Switching valve
- Kinerja regeneration
- Sistem kontrol
- Purge-air system
- Blower system jika digunakan
- Tower sequencing
Pressure dew point perlu dipantau secara rutin karena perubahan outlet dew point dapat menunjukkan bahwa dryer atau treatment system di sekitarnya tidak lagi beroperasi sebagaimana mestinya.
Kesimpulan
Memahami how air dryer works in compressor systems membutuhkan pemahaman terhadap keseluruhan compressed-air treatment process.
Fungsi masing-masing tahap adalah:
Compressor → Menghasilkan Compressed Air
Cooling dan Separation → Menghilangkan Sebagian Liquid Water
Filtration → Mengendalikan Oil dan Partikel
Dryer → Mengurangi Water Vapor hingga Required Pressure Dew Point
Distribution → Menyalurkan Treated Compressed Air ke Point of Use
Refrigerated dryer melakukan pengeringan melalui cooling, condensation, separation, drainage, dan reheating.
Pada kondisi operasi yang sesuai, konfigurasi Lingyu dapat menghasilkan pressure dew point sekitar 2–10°C.
Desiccant dryer menggunakan adsorption dan regeneration untuk mencapai tingkat pengeringan yang lebih dalam.
Lingyu HH heatless regenerative configuration dapat menghasilkan outlet pressure dew point ≤−40°C.
Pilihan sistem yang tepat harus mempertimbangkan:
Required Pressure Dew Point → Airflow → Pressure → Temperature → Filtration → Pressure Drop → Energy / Regeneration Requirements → Downstream Conditions
Air dryer bukan sekadar aksesori untuk compressor.
Dryer merupakan bagian dari compressed-air treatment system yang terkoordinasi dan dirancang untuk menghasilkan tingkat kelembapan yang sesuai dengan kebutuhan aplikasi.
