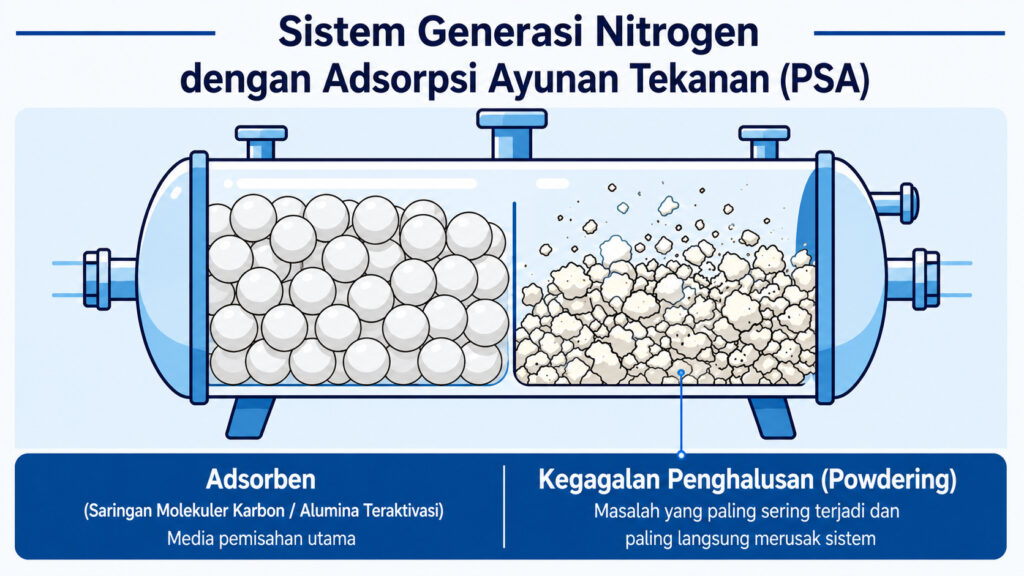

Dalam PSA (Pressure Swing Adsorption) nitrogen generation system, Carbon Molecular Sieve (CMS) merupakan media pemisahan utama. CMS secara selektif mengadsorpsi oxygen dari compressed air, sementara nitrogen melewati adsorption bed.
Adsorbent powdering merupakan masalah operasional yang serius. Pada kasus ringan, excessive CMS dust dapat menyebabkan nitrogen purity tidak stabil dan menurunkan production performance. Pada kasus yang parah, akumulasi dust dapat mencemari piping, mengganggu valve operation, memengaruhi downstream instruments, dan pada akhirnya mengharuskan penggantian adsorption bed.
Karena itu, memahami penyebab CMS powdering sangat penting untuk menjaga kinerja PSA nitrogen generator tetap stabil.

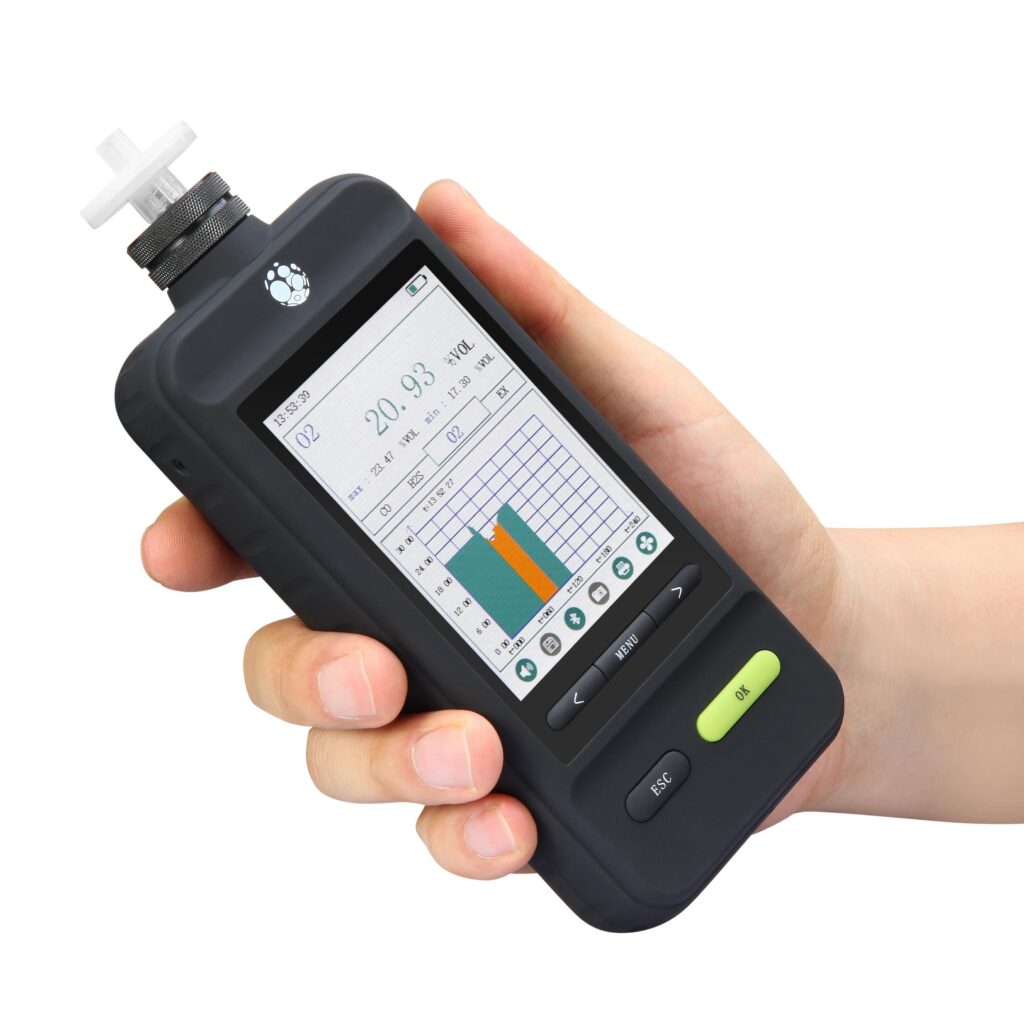

Cara Cepat Mengidentifikasi CMS Powdering
Sebelum membuka adsorption tower, teknisi sering kali dapat mengidentifikasi kemungkinan powdering melalui beberapa gejala operasi.
1. Dust pada Nitrogen Outlet
Tanda yang mungkin ditemukan meliputi:
- Black CMS powder muncul di downstream adsorption system
- Dust terakumulasi di dalam filter housing atau piping
- Abnormal dust discharge selama operasi
Visible powder merupakan indikasi kuat bahwa CMS bed, retaining components, atau internal structure perlu diperiksa.
2. Penurunan Kinerja yang Signifikan
Gejala yang mungkin muncul meliputi:
- Nitrogen purity terus berada di bawah required specification
- Nitrogen flow atau production capacity menurun
- Pressurization behavior menjadi tidak normal
- Konsumsi compressed air meningkat dibandingkan nitrogen output
- Operating adjustment hanya memberikan sedikit perbaikan
Namun, gejala tersebut tidak membuktikan CMS powdering dengan sendirinya. Low nitrogen purity juga dapat disebabkan oleh valve leakage, kualitas compressed air yang tidak memadai, kondisi operasi yang tidak tepat, atau gangguan sistem lainnya.
Untuk diagnosis yang lebih luas, lihat penyebab PSA nitrogen generator menghasilkan impure nitrogen.

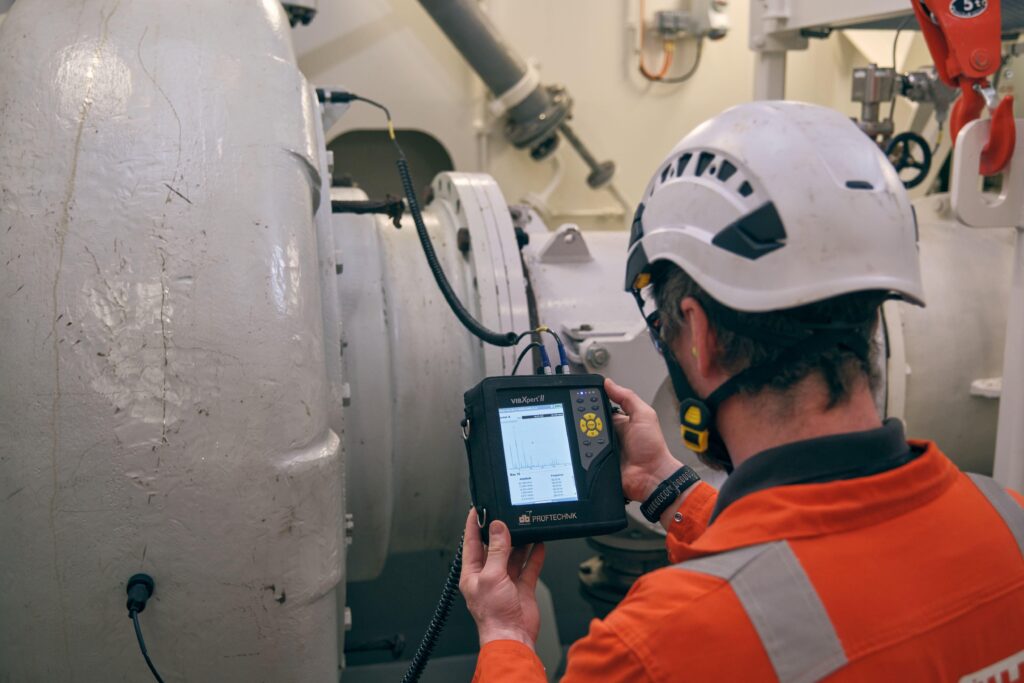

3. Abnormal Noise dan Vibration
Noise atau vibration yang tidak biasa di sekitar adsorption vessel dapat menunjukkan excessive movement di dalam adsorbent bed atau abnormal valve operation.
Periksa:
- Unusual impact atau movement sounds
- Peningkatan equipment vibration
- Abnormal pneumatic valve operation
Jika beberapa gejala tersebut muncul bersamaan, sebaiknya lakukan pemeriksaan PSA system secara sistematis.
Five-Step Troubleshooting Procedure
Pendekatan terstruktur membantu menemukan root cause sekaligus menghindari penggantian adsorbent yang sebenarnya tidak diperlukan.
Step 1: Periksa Compressed Air Supply
Prioritas pertama adalah memastikan apakah compressed air yang masuk ke PSA nitrogen generator mengandung moisture, oil, atau particulate contamination secara berlebihan.
Contaminant dapat mengurangi CMS adsorption performance, menyebabkan caking atau deterioration, serta memengaruhi valve dan internal components pada generator.
Periksa:
- Kinerja compressed-air dryer dan upstream filtration system
- Filter differential pressure dan kondisi filter
- Condensate drainage dari air receiver, filter, dan dryer
- Apakah liquid water masuk ke PSA nitrogen generator
- Apakah terdapat abnormal oil contamination pada compressed-air supply
Ganti filter element yang rusak atau sudah terlalu kotor jika diperlukan.
Jika kualitas compressed air buruk, mengganti CMS tanpa memperbaiki upstream problem dapat menyebabkan masalah yang sama kembali terjadi.
Karena itu, masalah pada air treatment harus diperbaiki sebelum adsorption bed diperbaiki atau diganti.
Step 2: Periksa Bed Compression dan Adsorbent Settlement
Bed restraint yang tidak memadai dapat menyebabkan CMS particles bergerak selama siklus adsorption, depressurization, equalization, dan switching yang berulang.
Pergerakan terus-menerus dan benturan antarpartikel dapat mempercepat mechanical attrition dan pembentukan powder.
Setelah sistem dimatikan, diisolasi, dan di-depressurize sepenuhnya dengan aman sesuai manufacturer’s procedure:
- Periksa adanya CMS settlement atau void yang terlihat jika tersedia inspection access
- Periksa bed-compaction atau retaining system
- Periksa internal support dan retaining components terhadap kerusakan atau displacement
- Pastikan adsorbent tetap terisi dengan benar sesuai equipment design
Lingyu PSA nitrogen generator menggunakan automatic CMS compaction system yang dirancang untuk mempertahankan packing density dan membantu mengurangi CMS pulverization akibat pergerakan adsorption bed.
Hilangnya proper bed compression atau packing density dapat meningkatkan CMS movement dan mechanical wear. Masalah pada restraint atau compaction harus diperbaiki sebelum sistem kembali dioperasikan.
Step 3: Periksa Gas Distribution dan Retaining Components
Abnormal airflow distribution dapat menyebabkan uneven loading di dalam CMS bed.
Distributor, screen, atau retaining component yang rusak atau tersumbat dapat menyebabkan localized airflow path dan mechanical stress pada adsorbent.
Periksa:
- Accessible gas-distribution components
- Support dan retaining screens terhadap kerusakan atau blockage
- Apakah CMS particles telah berpindah keluar dari adsorbent bed
- Internal components terhadap accumulated powder
- Indikasi uneven bed condition
Jika internal distribution atau retaining components rusak, komponen tersebut harus diperbaiki atau diganti sebelum CMS baru dipasang.
Sekadar menambahkan fresh adsorbent tanpa memperbaiki internal problem dapat menyebabkan powdering kembali terjadi.
Step 4: Verifikasi Operating Parameters dan Valve Performance
PSA nitrogen generator bergantung pada perubahan pressure yang berulang di antara dua adsorption tower.
Pada Lingyu PSA system, kedua tower bergantian antara adsorption dan regeneration melalui automatic PLC control. Karena itu, pneumatic-valve sequencing dan pressure equalization yang tepat sangat penting untuk menjaga kestabilan operasi.
Improper switching, valve leakage, atau abnormal pressure changes dapat memberikan additional mechanical stress pada CMS bed.
Verifikasi:
- Inlet pressure
- Perilaku pressure selama adsorption dan regeneration
- Switching sequence
- Pressure equalization
- Pneumatic valve operation
- Internal valve leakage
- Trend nitrogen purity dan flow
Untuk referenced Lingyu PSA configuration, specified inlet pressure adalah 0,5–0,8 MPa, sedangkan switching cycle sekitar 45–60 detik.
Nilai tersebut bersifat model-specific dan tidak boleh dianggap sebagai universal setting untuk setiap PSA nitrogen generator.
Jangan menerapkan generic equalization time, differential-pressure limit, atau switching-cycle value kecuali memang ditentukan untuk mesin tersebut.
Abnormal switching atau valve operation dapat mengganggu pressure cycle dan meningkatkan mechanical stress di dalam adsorption vessel.
Sebelum mengubah PLC parameters, bandingkan actual operating sequence dengan manufacturer’s specified settings.
Untuk memahami adsorption dan regeneration cycle, lihat cara kerja PSA nitrogen generator dengan Carbon Molecular Sieve.
Step 5: Evaluasi CMS Condition
Bahkan high-quality CMS dapat mengalami deterioration jika terpapar kondisi operasi yang tidak menguntungkan.
Faktor penting meliputi:
- Repeated mechanical movement
- Poor bed compression
- Oil contamination
- Excessive moisture exposure
- Abnormal pressure cycling
- Long-term operation
Tidak ada universal CMS service life yang berlaku untuk setiap PSA nitrogen generator. Actual service life sangat bergantung pada kualitas compressed air, kondisi operasi, packing stability, cycling, dan maintenance.
Jika safe inspection procedure memungkinkan, ambil representative samples dan periksa kondisi CMS.
Kondisi normal dapat meliputi:
- Kondisi partikel relatif konsisten
- Visible dust dalam jumlah terbatas
- Tidak terdapat oil atau liquid-water contamination yang jelas
Indikasi kerusakan dapat meliputi:
- Excessive powder
- Broken particles
- Caking
- Oil contamination
- Moisture contamination
- Significant loss of bed volume atau packing density
Jika CMS degradation sudah parah, replacement mungkin diperlukan.
Namun, penyebab deterioration harus selalu diperbaiki terlebih dahulu. Jika tidak, replacement material dapat mengalami kegagalan yang sama.
On-Site Corrective Actions
Setelah serious CMS powdering dikonfirmasi, corrective work harus mengikuti maintenance dan safety procedure dari produsen PSA nitrogen generator.
1. Shutdown dan Depressurization
Sebelum membuka adsorption vessel:
- Hentikan equipment
- Isolasi relevant energy sources
- Lakukan depressurization sistem sepenuhnya
- Pastikan tidak ada residual pressure
- Ikuti manufacturer’s vessel-opening procedure
Jangan pernah membuka adsorption vessel ketika masih bertekanan.
2. Keluarkan Degraded Adsorbent
Jika complete replacement diperlukan:
- Keluarkan degraded CMS sesuai maintenance procedure
- Bersihkan accumulated dust dari accessible internal areas
- Periksa piping dan valve terkait terhadap CMS contamination
- Periksa downstream components yang mungkin terpapar powder
3. Perbaiki Internal Components
Sebelum vessel diisi kembali, periksa dan perbaiki jika diperlukan:
- Support screens
- Retaining components
- Gas distributors
- Bed-compaction system
- Internal piping dan valves
Adsorbent baru tidak boleh dipasang sebelum penyebab mekanis dari abnormal bed movement diselesaikan.
4. Isi Ulang dengan CMS Baru
Gunakan CMS yang memenuhi persyaratan specific PSA nitrogen generator.
Ikuti manufacturer’s specified filling dan compaction procedure untuk mencapai required packing density serta mencegah excessive bed movement.
Hindari menerapkan generic filling method pada semua PSA system karena vessel dan compaction design dapat berbeda.
5. Verifikasi Operating Parameters
Setelah maintenance:
- Pastikan specified inlet pressure
- Verifikasi valve sequencing dan pressure equalization
- Periksa nitrogen purity
- Periksa nitrogen flow
- Amati pressure behavior
- Periksa abnormal noise atau dust discharge
Jangan mengubah switching atau equalization parameters secara sembarangan kecuali memang diwajibkan oleh manufacturer’s procedure.
6. Lindungi Downstream Equipment
Jika terjadi significant powder carryover, periksa:
- Downstream filters
- Nitrogen piping
- Purity analyzers
- Flowmeters
- Regulators dan valves
- Sensitive end-use equipment
Contaminated filter element harus diganti jika diperlukan.

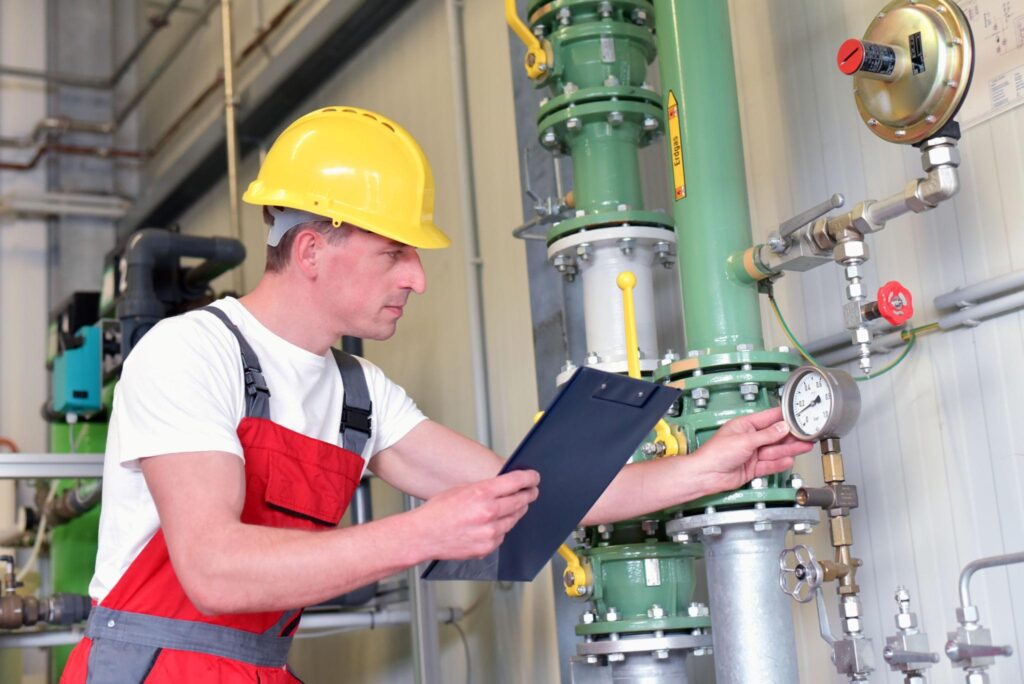

Strategi Pencegahan CMS Powdering dalam Jangka Panjang
Pendekatan yang paling efektif adalah mencegah CMS powdering sebelum terjadi kerusakan serius.
Pertahankan Kualitas Compressed Air
Pastikan dryer, filter, separator, dan condensate drain beroperasi dengan benar.
Liquid water, oil contamination, dan excessive particulate matter harus dicegah agar tidak masuk ke PSA nitrogen generator.
Jika oil contamination menjadi masalah pada compressed-air supply, lihat cara mengatasi excessive oil content pada compressed air system.
Monitor Bed Packing dan Compaction
Proper packing density membantu membatasi pergerakan adsorbent selama pressure cycling.
Lingyu PSA system menggunakan automatic CMS compaction untuk membantu mempertahankan packing density dan mengurangi pulverization akibat bed movement.
Monitor Valve dan Pressure-Cycle Performance
Periksa:
- Pneumatic valve operation
- Switching sequence
- Pressure equalization
- Inlet pressure
- Nitrogen purity
- Nitrogen flow
Lingyu system menggunakan PLC-controlled pneumatic valves bersama optimized pressure-equalization process untuk mendukung alternating adsorption dan regeneration yang stabil.
Rawat Filter dan Drain Berdasarkan Kondisinya
Hindari mengandalkan universal daily, weekly, monthly, atau annual maintenance interval.
Inspection dan replacement frequency harus mempertimbangkan:
- Actual operating hours
- Differential-pressure trends
- Condensate load
- Kualitas compressed air
- Environmental conditions
- Manufacturer recommendations
Pilih PSA System Berdasarkan Kondisi Operasi Aktual
Generator yang salah sizing atau dioperasikan di luar specified conditions dapat menimbulkan unnecessary stress pada keseluruhan sistem.
Purity, flow, inlet pressure, kualitas compressed air, dan lingkungan operasi harus dipertimbangkan ketika memilih equipment.
Untuk panduan lebih lengkap, lihat PSA Nitrogen Generator Selection Guide.
Practical CMS Powdering Troubleshooting Sequence
CMS powdering biasanya bukan masalah adsorbent yang berdiri sendiri.
Practical diagnostic sequence adalah:
Compressed-Air Quality → Bed Packing and Compaction → Internal Distribution Components → Valve and Pressure Cycling → CMS Condition
Systematic diagnosis harus dimulai dari upstream sebelum adsorption vessel dibuka.
Perbaiki masalah air quality terlebih dahulu, kemudian periksa bed packing dan internal components, verifikasi valve operation dan pressure cycling, lalu evaluasi kondisi CMS.
Mengganti adsorbent tanpa mengidentifikasi root cause kemungkinan hanya memberikan temporary solution.
Kesimpulan
CMS powdering pada PSA nitrogen generator dapat berkaitan dengan beberapa faktor:
Compressed-Air Quality → Bed Packing and Compaction → Internal Distribution Components → Valve and Pressure Cycling → CMS Condition
Pendekatan yang paling efektif adalah mengidentifikasi dan memperbaiki underlying cause, bukan menjadikan CMS replacement sebagai solusi pertama.
Dengan mempertahankan compressed air yang bersih dan kering, CMS packing yang stabil, valve operation yang andal, serta PSA operating conditions yang tepat, risiko CMS powdering dapat dikurangi sekaligus membantu melindungi nitrogen purity, equipment reliability, dan downstream production.
Untuk membahas PSA nitrogen generator configuration, CMS condition, atau compressed-air treatment requirements, hubungi Lingyu untuk technical support.
