Tekanan sisi rendah refrigeran (Refrigerant Low-Side Pressure) yang terlalu tinggi pada sebuah Refrigerated Air Dryer dapat disebabkan oleh masalah pada sistem refrigerasi, kerusakan komponen utama, kondisi operasi yang tidak sesuai, atau pengaturan sistem yang kurang tepat. Memahami penyebab utamanya sangat penting untuk mempercepat proses troubleshooting dan mencegah penurunan performa pengeringan udara.
1. Penyebab yang Berasal dari Sistem Refrigerasi (Refrigeration System)

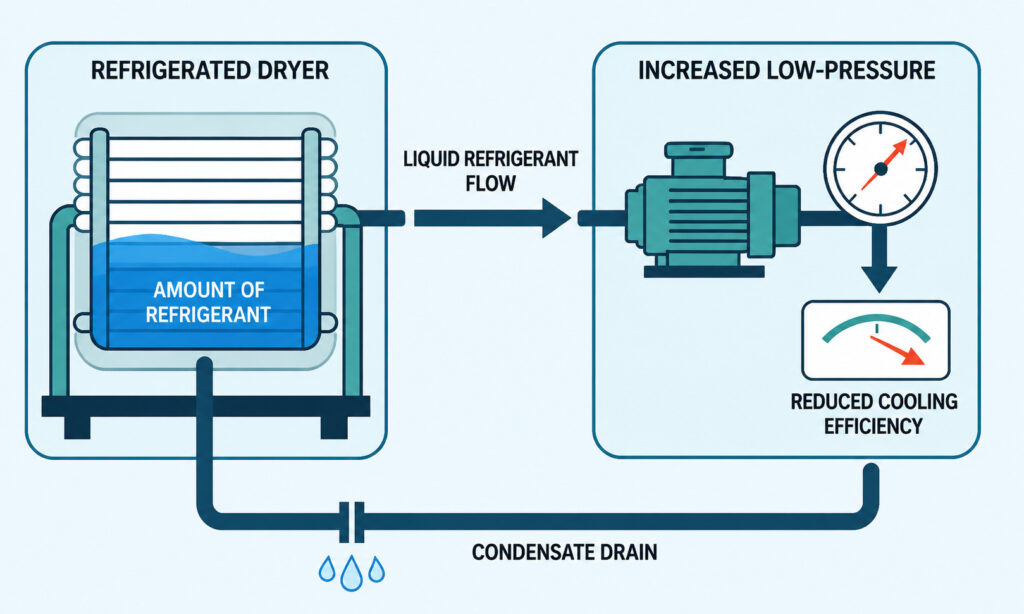

1.1 Pengisian Refrigeran Berlebihan (Excessive Refrigerant Charge)
Overcharging merupakan salah satu penyebab paling umum dari tingginya tekanan sisi rendah.
- Ketika jumlah Refrigerant yang diisi melebihi spesifikasi yang direkomendasikan oleh pabrikan, kelebihan refrigeran tidak dapat menguap sepenuhnya di dalam Evaporator.
- Akibatnya, sejumlah besar refrigeran cair kembali ke sisi hisap Compressor (Suction Side), yang menyebabkan tekanan sisi rendah meningkat.
- Gejala yang umum terjadi meliputi penurunan efisiensi pendinginan, terbawanya kelembapan (moisture carryover), dan operasi sistem yang tidak stabil.
1.2 Udara atau Kontaminan di Dalam Sistem
Jika sistem refrigerasi tidak divakum dengan benar selama instalasi atau perawatan, udara dapat tertinggal di dalam sirkuit refrigerasi.
- Gas non-kondensabel (Non-Condensable Gases) akan mengambil ruang di dalam sistem dan mengganggu aliran Refrigerant yang normal.
- Kondisi ini mengganggu keseimbangan tekanan dalam siklus refrigerasi dan dapat menyebabkan pembacaan tekanan sisi rendah yang abnormal.
2. Kerusakan Komponen Utama (Key Component Failures)
2.1 Kerusakan Expansion Valve
Expansion Valve berfungsi mengatur jumlah Refrigerant yang masuk ke Evaporator.
Bukaan Valve Terlalu Besar (Excessive Valve Opening)
- Jika bukaan valve terlalu besar akibat kerusakan valve, pegas pengatur yang melemah, atau kerusakan pada sensing bulb, maka terlalu banyak Refrigerant akan masuk ke Evaporator.
- Aliran refrigeran yang tidak terkontrol ini secara langsung meningkatkan tekanan sisi rendah.
Penyumbatan atau Pembentukan Es pada Valve
- Penyumbatan sebagian atau terbentuknya es di dalam Expansion Valve dapat menghambat sirkulasi Refrigerant.
- Hal ini dapat menyebabkan fluktuasi tekanan yang abnormal dan membuat sistem bekerja tidak stabil.
2.2 Kerusakan Compressor
Compressor bertugas mengompresi uap refrigeran bertekanan rendah menjadi refrigeran bertekanan tinggi.
- Keausan pada komponen internal seperti piston, silinder, atau seal dapat menurunkan efisiensi kompresi.
- Ketika performa kompresi menurun, uap Refrigerant akan menumpuk pada sisi tekanan rendah sehingga menyebabkan peningkatan suction pressure.
- Dalam kasus yang parah, kerusakan komponen kompresi dapat mengurangi compression ratio secara signifikan, sehingga tekanan sisi tinggi dan sisi rendah mendekati kondisi seimbang, dan tekanan sisi rendah menjadi terlalu tinggi.

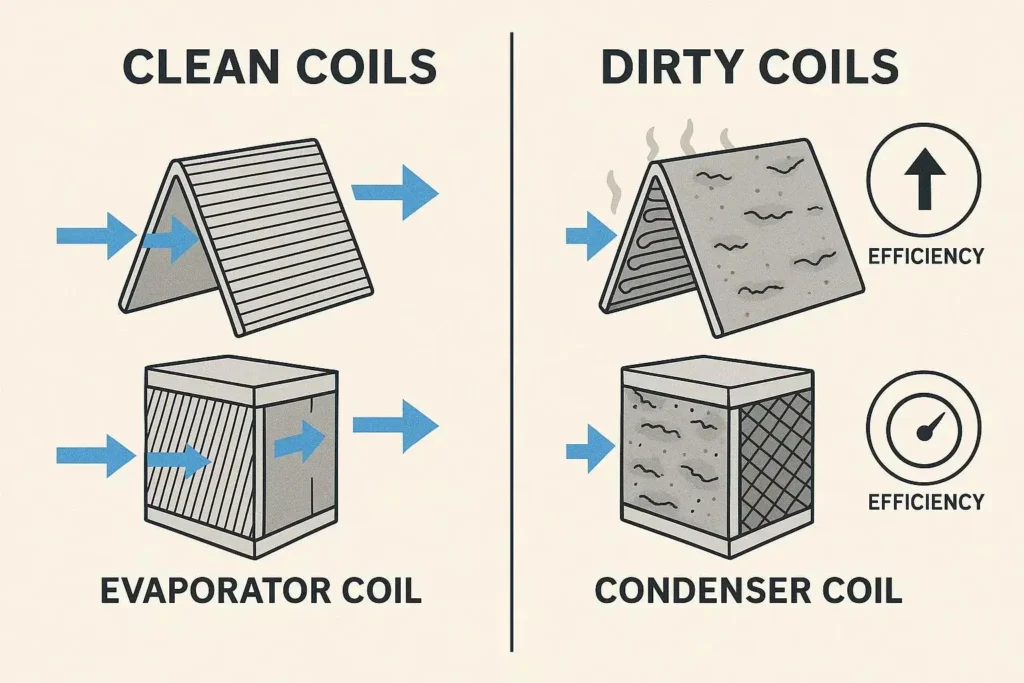

2.3 Perpindahan Panas pada Evaporator Tidak Optimal
Kinerja perpindahan panas yang buruk pada Evaporator juga dapat memengaruhi tekanan sistem.
- Penumpukan es, debu, atau kontaminasi oli pada permukaan Evaporator dapat mengurangi efisiensi perpindahan panas secara signifikan.
- Refrigerant mungkin tidak dapat menguap secara sempurna sehingga menyebabkan kondisi tekanan yang abnormal.
- Selain itu, pengoperasian Refrigerated Air Dryer melebihi kapasitas nominal atau suhu udara masuk yang terlalu tinggi juga dapat meningkatkan evaporating pressure dan menyebabkan tekanan sisi rendah naik.
3. Kondisi Operasi dan Faktor Pengaturan Eksternal
3.1 Pembuangan Panas Condenser yang Tidak Memadai
Kinerja Condenser yang buruk dapat meningkatkan tekanan sisi rendah secara tidak langsung.
Untuk Refrigerated Air Dryer Berpendingin Udara (Air-Cooled)
- Sirip Condenser tertutup debu atau kotoran.
- Ventilasi di sekitar unit tidak mencukupi.
Untuk Refrigerated Air Dryer Berpendingin Air (Water-Cooled)
- Aliran air pendingin tidak mencukupi.
- Suhu air pendingin terlalu tinggi.
Kondisi-kondisi tersebut meningkatkan condensing pressure, yang selanjutnya dapat menyebabkan peningkatan tekanan sisi rendah.
3.2 Pengaturan Hot Gas Bypass Valve yang Tidak Tepat
Hot Gas Bypass Valve digunakan untuk mengontrol tekanan sisi rendah Refrigerant.
- Jika needle valve diputar terlalu jauh searah jarum jam, aliran bypass akan meningkat dan tekanan sisi rendah dapat terus naik melebihi rentang operasi normal.
- Untuk sistem yang menggunakan Refrigerant R22, tekanan sisi rendah normal biasanya berada pada kisaran 0,40–0,45 MPa.
- Tekanan sisi rendah yang terlalu tinggi dapat menurunkan kemampuan penghilangan kelembapan dari Refrigerated Air Dryer.
3.3 Pengaruh Suhu Lingkungan (Ambient Temperature)
Tekanan Refrigerant secara alami akan meningkat seiring kenaikan suhu lingkungan.
- Pada musim panas atau kondisi lingkungan dengan suhu mendekati 40°C, pembacaan tekanan sisi rendah biasanya lebih tinggi dibandingkan saat suhu lingkungan lebih rendah.
- Nilai tekanan tersebut hanya dianggap abnormal jika melebihi rentang operasi yang ditentukan oleh pabrikan.
Rekomendasi Troubleshooting
Langkah 1: Verifikasi Jumlah Refrigerant
Periksa jumlah Refrigerant dan bandingkan dengan spesifikasi peralatan.
- Jika sistem mengalami overcharging, keluarkan refrigeran berlebih hingga mencapai jumlah yang direkomendasikan.
Langkah 2: Periksa Kinerja Condenser
Pastikan proses pembuangan panas berjalan dengan baik.
- Bersihkan sirip Condenser secara berkala pada unit Air-Cooled.
- Pastikan terdapat jarak ventilasi minimal 1 meter di sekitar peralatan.
- Untuk sistem Water-Cooled, periksa aliran dan suhu air pendingin.
Langkah 3: Periksa Pengaturan Expansion Valve dan Hot Gas Bypass Valve
- Uji fungsi valve dan posisi bukaannya.
- Lakukan penyesuaian secara bertahap sambil memonitor tekanan sistem hingga kembali ke rentang normal.
Langkah 4: Evaluasi Kondisi Compressor dan Integritas Sistem
Jika langkah-langkah sebelumnya tidak menemukan penyebab masalah:
- Periksa Compressor untuk mendeteksi keausan atau kerusakan internal.
- Pastikan tidak terdapat udara atau gas non-kondensabel di dalam sistem refrigerasi.
- Gunakan jasa teknisi refrigerasi yang berkualifikasi untuk melakukan diagnosis dan perbaikan lebih lanjut jika diperlukan.
Kesimpulan
Tekanan sisi rendah Refrigerant yang terlalu tinggi pada Refrigerated Air Dryer umumnya disebabkan oleh overcharging Refrigerant, kerusakan Expansion Valve, keausan Compressor, perpindahan panas Evaporator yang buruk, pendinginan Condenser yang tidak memadai, pengaturan Hot Gas Bypass Valve yang tidak tepat, atau suhu lingkungan yang terlalu tinggi. Dengan melakukan pemeriksaan secara sistematis terhadap faktor-faktor tersebut, penyebab utama dapat diidentifikasi dengan cepat sehingga performa optimal Refrigerated Air Dryer dapat dipulihkan.
