Pernahkah Anda mendengar pneumatic tool bekerja di lantai pabrik atau melihat bor bertenaga udara di lokasi konstruksi? Keduanya bergantung pada compressed air, salah satu sumber tenaga dan udara proses yang paling banyak digunakan dalam industri.
Compressed air adalah udara atmosfer yang dikompresi secara mekanis hingga mencapai tekanan lebih tinggi daripada tekanan atmosfer di sekitarnya. Energi tekanan yang tersimpan kemudian dapat disalurkan melalui piping dan digunakan di lokasi yang membutuhkan.
Artikel ini menjelaskan apa itu compressed air, bagaimana cara memproduksinya, komponen apa saja yang membentuk industrial compressed-air system, di mana compressed air digunakan, serta bagaimana air treatment dan perawatan yang tepat dapat meningkatkan keandalan sistem.
Apa Itu Compressed Air?
Apa Itu Compressed Air?
Compressed air adalah udara yang dipertahankan pada tekanan di atas atmospheric pressure.

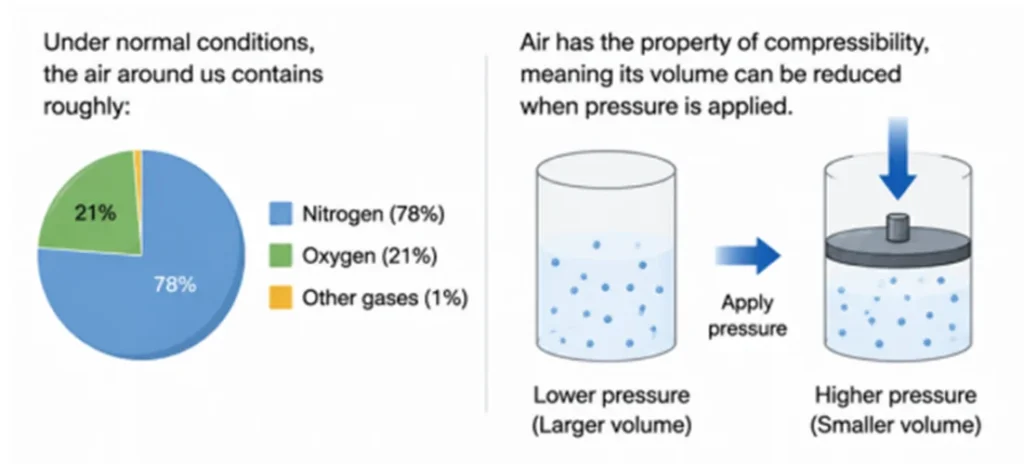

Ambient air terutama terdiri dari nitrogen dan oxygen, bersama sejumlah kecil gas lain dan water vapor. Karena gas dapat dikompresi, volume udara dapat dikurangi dengan memberikan gaya mekanis.
Selama proses kompresi:
- Volume udara berkurang
- Tekanan meningkat
- Suhu meningkat
- Water vapor menjadi lebih terkonsentrasi
Energi tekanan yang tersimpan dalam compressed air selanjutnya dapat diubah menjadi gerakan mekanis, airflow, atau energi proses.
Inilah sebabnya compressed air banyak digunakan untuk mengoperasikan pneumatic tool, cylinder, actuator, valve, conveying equipment, production machinery, dan automated system.
Gauge Pressure dan Absolute Pressure
Dua referensi tekanan umum digunakan dalam compressed-air engineering.
Gauge pressure mengukur tekanan relatif terhadap atmosfer di sekitarnya.
Absolute pressure mengukur tekanan relatif terhadap perfect vacuum.
Hubungannya dapat dinyatakan sebagai:
Absolute Pressure = Gauge Pressure + Atmospheric Pressure
Memahami referensi tekanan yang digunakan sangat penting ketika membandingkan spesifikasi peralatan, kinerja compressor, dan kebutuhan air treatment.
Mengapa Kompresi Menghasilkan Panas?
Mengompresi udara membutuhkan energi mekanis.
Ketika udara dipaksa menempati volume yang lebih kecil, suhunya meningkat. Panas akibat kompresi merupakan faktor penting dalam industrial system karena udara yang keluar dari compressor dapat jauh lebih panas daripada lingkungan di sekitarnya.
Ketika compressed air kemudian mendingin di aftercooler, receiver, piping system, atau treatment equipment, sebagian water vapor dapat terkondensasi menjadi air cair.
Inilah salah satu alasan utama mengapa pengelolaan kelembapan diperlukan dalam compressed-air installation.
Panas kompresi juga dapat dimanfaatkan kembali dalam proses air treatment tertentu. Sebagai contoh, heat-of-compression regenerative dryer dapat menggunakan energi panas dari high-temperature compressor discharge air untuk meregenerasi desiccant.

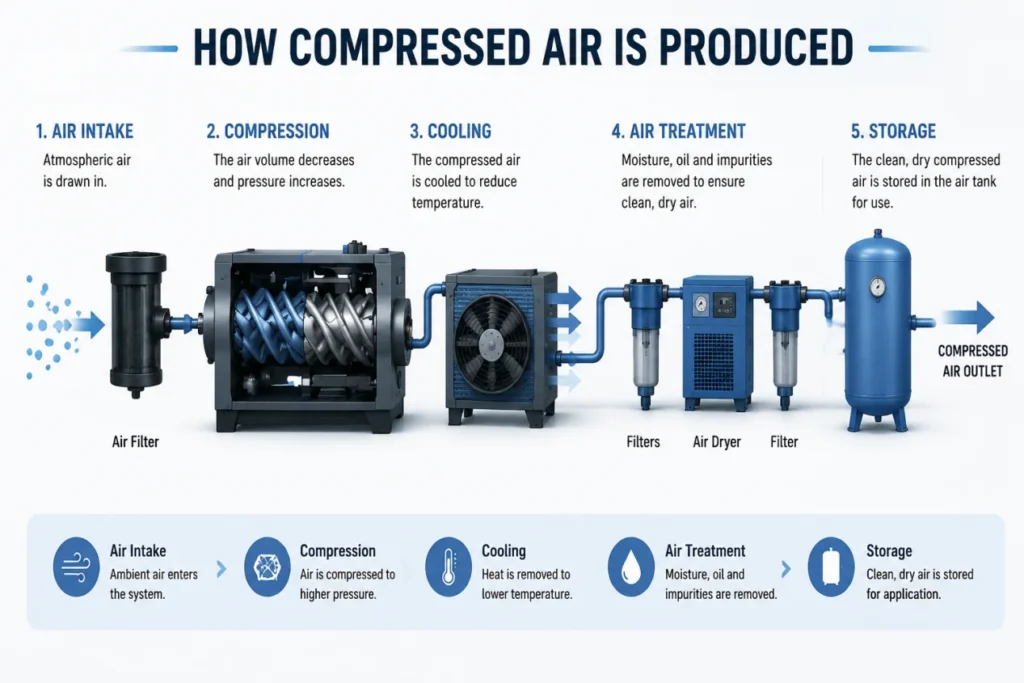

Bagaimana Compressed Air Diproduksi?
Compressed air diproduksi menggunakan air compressor.
Compressor menarik ambient air ke dalam mesin dan menggunakan energi mekanis untuk meningkatkan tekanannya. Dalam industrial compressor installation, electric motor umum digunakan sebagai penggerak utama.
Secara umum, compressor dapat dibagi menjadi dua kategori utama.
Positive Displacement Compressors
Positive displacement compressor menangkap sejumlah udara kemudian secara mekanis mengurangi volumenya.
Contoh umum meliputi:
- Reciprocating piston compressor
- Rotary screw compressor
Rotary screw compressor banyak digunakan di pabrik industri yang membutuhkan airflow kontinu dan relatif stabil.
Dynamic Compressors
Dynamic compressor terlebih dahulu meningkatkan kecepatan udara, kemudian mengubah sebagian energi kecepatan tersebut menjadi tekanan.
Centrifugal compressor merupakan salah satu contoh yang umum dan sering digunakan pada industrial installation dengan kebutuhan flow yang lebih tinggi.
Terlepas dari jenis compressor yang digunakan, compressed air yang keluar dari mesin biasanya masih membutuhkan pendinginan, pemisahan kelembapan, penyimpanan, filtration, dan dalam beberapa aplikasi juga drying sebelum mencapai point of use.

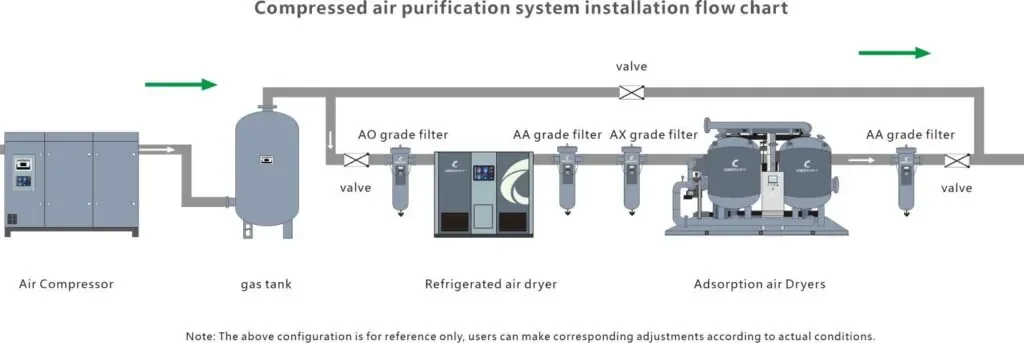

Komponen Compressed Air System
Industrial compressed-air system tidak hanya terdiri dari compressor. Konfigurasi aktual bergantung pada required flow, pressure, kualitas udara, pressure dew point, dan kondisi aplikasi.
Typical system dapat mencakup peralatan berikut.
1. Air Intake Filter
Intake filter membantu mencegah atmospheric dust dan partikel berukuran lebih besar masuk ke compressor.
Menjaga intake side tetap bersih membantu melindungi komponen compressor dan mempertahankan operasi yang stabil.
2. Air Compressor
Compressor menghasilkan pressure dan flow compressed air yang dibutuhkan.
Pemilihannya harus mempertimbangkan:
- Required flow
- Required operating pressure
- Load profile
- Duty cycle
- Kebutuhan kualitas udara
- Future demand
3. Aftercooler
Compressed air keluar dari compressor pada suhu tinggi.
Aftercooler menghilangkan panas dari compressed air. Ketika suhu turun, sebagian water vapor terkondensasi sehingga dapat dipisahkan dari airflow.
4. Air Receiver
Air receiver menyediakan penyimpanan compressed air sementara dan membantu menstabilkan operasi sistem.
Bergantung pada instalasi, air receiver dapat membantu:
- Menyangga perubahan kebutuhan udara
- Mengurangi pressure fluctuation yang cepat
- Mendukung compressor control
- Memberikan waktu pendinginan tambahan
- Memungkinkan condensate terkumpul untuk dibuang
5. Compressed Air Dryer
Bahkan setelah pendinginan dan pemisahan condensate awal, compressed air masih mengandung water vapor.
Dryer mengurangi kelembapan yang tersisa hingga mencapai pressure dew point yang sesuai.
Dua teknologi penting adalah refrigerated drying dan adsorption drying.
Refrigerated Drying
Refrigerated air dryer mendinginkan compressed air sehingga lebih banyak water vapor terkondensasi dan dapat dipisahkan.
Dalam refrigerated drying process, compressed air didinginkan di refrigerant evaporator hingga mencapai pressure dew point sekitar 2–10°C, kemudian kelembapan yang terkondensasi dipisahkan dan dibuang.
Untuk memahami proses tersebut secara lebih rinci, lihat cara kerja refrigerated air dryer.

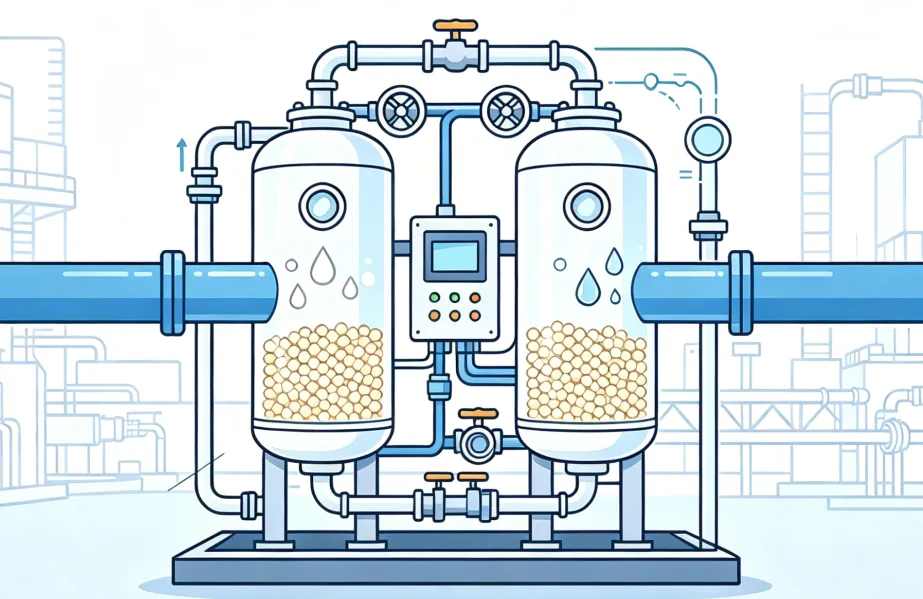

Adsorption Drying
Jika dibutuhkan pressure dew point yang jauh lebih rendah, adsorption technology dapat digunakan.
Compressed air melewati desiccant bed, tempat residual water vapor diadsorpsi.
Sebagai contoh, M Series modular adsorption dryer memberikan outlet pressure dew point ≤−20°C, dengan opsi −40°C.
Untuk aplikasi yang membutuhkan pengeringan lebih dalam, lihat desiccant air dryer.
6. Compressed Air Filters
Drying saja tidak menghilangkan semua jenis kontaminan.
Compressed-air filter dapat digunakan untuk menghilangkan partikel padat, liquid aerosol, oil aerosol, dan kontaminan lainnya berdasarkan kualitas udara yang dibutuhkan.
Filtration grade yang berbeda dapat dikombinasikan sesuai kebutuhan penghilangan partikel dan oli.
Untuk kebutuhan filtration industri, lihat precision compressed air filter.
7. Condensate Drains dan Distribution Piping
Condensate yang terkumpul di cooler, receiver, separator, filter, dan dryer harus dibuang secara andal.
Automatic drain membantu membuang cairan yang terkumpul tanpa memerlukan pengoperasian manual terus-menerus.
Piping network kemudian mendistribusikan compressed air yang telah diolah ke area produksi dan point of use.
Untuk memahami susunan treatment system secara lebih luas, lihat lima komponen inti compressed air purification system.

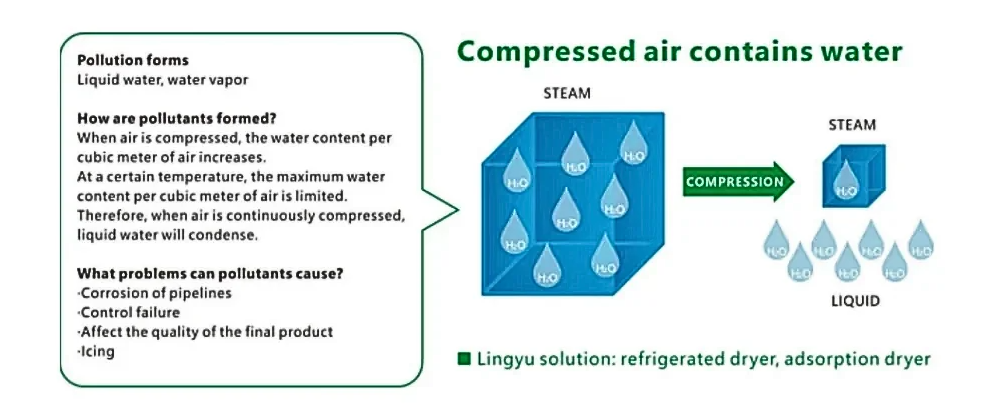

Mengapa Compressed Air Membutuhkan Treatment?
Air treatment diperlukan karena compressor tidak secara otomatis menghasilkan udara yang benar-benar bersih dan kering.
Compressed-air stream akhir dapat mengandung:
- Water vapor
- Air yang terkondensasi
- Partikel dari atmosfer
- Oil aerosol, bergantung pada sistem
- Karat dan debris dari piping
- Kontaminan lain yang masuk di sisi hilir

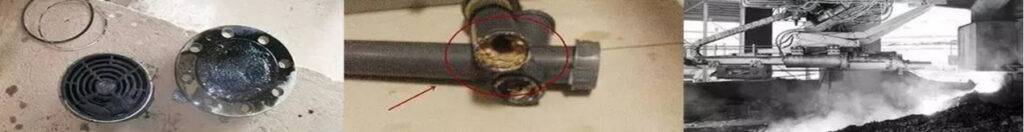

Kelembapan dapat menyebabkan korosi, mengganggu pneumatic equipment, mencemari proses, dan menimbulkan masalah pada lingkungan bersuhu rendah.
Tingkat treatment yang tepat bergantung pada penggunaan akhirnya.
General workshop equipment mungkin dapat menggunakan pressure dew point yang relatif moderat, sedangkan electronics, pharmaceutical, instrumentation, specialty manufacturing, atau proses lain yang sensitif terhadap kelembapan dapat membutuhkan compressed air yang jauh lebih kering.
Langkah berikutnya adalah menentukan compressed air dryer yang tepat berdasarkan flow, pressure, temperature, dan required pressure dew point.
Apa Kegunaan Compressed Air?
Secara umum, compressed air dapat digunakan sebagai sumber tenaga mekanis atau sebagai bagian dari industrial process.
Power dan Automation
Compressed air dapat menggerakkan:
- Impact tools
- Drills
- Grinders
- Sanders
- Pneumatic cylinders
- Control valves
- Clamping systems
- Conveyors
- Automated production equipment
Karena pneumatic system dapat memberikan gerakan yang cepat dan berulang, teknologi ini banyak digunakan dalam industrial automation.
Manufacturing
Compressed air mendukung assembly, machine operation, cleaning, conveying, positioning, instrumentation, dan production equipment di banyak pabrik.
Aplikasinya mencakup machinery, electronics, automotive manufacturing, steel production, power generation, battery manufacturing, dan berbagai industri lainnya.
Food dan Pharmaceutical Production
Compressed air dapat digunakan untuk packaging, conveying, pneumatic operation, dan berbagai proses manufaktur lainnya.
Dalam aplikasi di mana compressed air dapat memengaruhi produk atau lingkungan produksi, persyaratan kualitas udara harus dievaluasi dengan cermat.
Electronics dan Precision Manufacturing
Kontrol kelembapan dan kontaminasi dapat menjadi sangat penting dalam electronics dan proses presisi lainnya.
Compressed air yang kering dan diolah dengan tepat dapat membantu melindungi sensitive pneumatic equipment serta mendukung kondisi manufaktur yang stabil.
Petrochemical dan Chemical Processing
Compressed air digunakan untuk pneumatic control, instrumentation, process equipment, dan berbagai plant operation lainnya.
Dryer dan filtration system yang tepat harus dipilih berdasarkan process safety dan kualitas udara yang dibutuhkan.
Penggunaan Industri Lainnya
Aplikasi lainnya dapat meliputi:
- Pneumatic conveying
- Painting
- Material handling
- Mining
- Wastewater treatment
- Packaging
- Machine tools
- Instrumentation
Konfigurasi air treatment yang tepat dapat berbeda secara signifikan untuk setiap aplikasi tersebut.
Tips Perawatan Compressed Air System
Operasi yang efisien bergantung pada compressor sekaligus downstream treatment equipment.
1. Periksa dan Perbaiki Air Leaks
Leak menyebabkan compressor capacity terbuang dan memaksa sistem menghasilkan lebih banyak udara daripada yang benar-benar digunakan pabrik.
Regular leak survey harus mencakup:
- Piping joints
- Flexible hoses
- Couplings
- Valves
- Regulators
- Point-of-use connections
Ultrasonic leak detection dapat membantu menemukan leak yang sulit terdengar di lingkungan produksi yang bising.
Daripada mengasumsikan universal percentage untuk energy loss, pabrik sebaiknya mengukur kebocoran sistemnya sendiri dan memprioritaskan perbaikan berdasarkan actual air loss.
Untuk pembahasan lebih lengkap, lihat compressed air leak detection.
2. Rawat Filter
Filter yang kotor dapat meningkatkan differential pressure dan membatasi airflow.
Periksa dan ganti filter element berdasarkan kondisi operasi aktual dan rekomendasi produsen.
Pressure drop pada treatment equipment juga harus dimonitor karena kehilangan tekanan yang tidak perlu meningkatkan compressor pressure yang dibutuhkan untuk mempertahankan tekanan yang memadai di point of use.
Untuk penjelasan lebih rinci, lihat compressed air pressure drop dan efisiensi sistem.
3. Monitor Kinerja Dryer
Jangan menilai kondisi dryer hanya berdasarkan ada atau tidaknya air cair yang terlihat.
Monitor parameter yang relevan seperti:
- Pressure dew point
- Inlet temperature
- Ambient temperature
- Airflow
- Pressure
- Drain operation
- Kondisi refrigeration atau regeneration
Untuk adsorption equipment, kondisi desiccant, switching valve, purge atau regeneration system, dan filter juga memerlukan pemeriksaan rutin.
4. Periksa Condensate Drains
Drain yang tersumbat atau gagal bekerja dapat menyebabkan condensate terakumulasi dan terbawa ke sisi hilir.
Periksa drain yang dipasang pada:
- Aftercoolers
- Moisture separators
- Air receivers
- Filters
- Dryers
Pastikan condensate dibuang secara andal pada kondisi operasi aktual.
5. Hindari System Pressure yang Terlalu Tinggi
Menghasilkan compressed air pada pressure yang lebih tinggi daripada kebutuhan proses meningkatkan beban kerja compressor dan juga dapat meningkatkan leakage losses.
Tujuannya adalah mempertahankan pressure yang memadai di point of use sambil meminimalkan tekanan yang tidak diperlukan pada tahap generation, treatment, dan distribution.
6. Monitor Heat Exchanger dan Cooling System
Heat exchanger yang kotor, ventilation yang tidak memadai, atau cooling water yang tidak mencukupi dapat menurunkan kinerja dryer dan compressor.
Khusus untuk refrigerated air dryer, kondisi condenser dan cooling performance secara langsung memengaruhi refrigeration cycle.
7. Simpan Maintenance Records
Catat informasi penting seperti:
- Compressor pressure
- Flow demand
- Dryer pressure dew point
- Filter differential pressure
- Drain inspections
- Leak repairs
- Service dates
- Abnormal alarms
Data tren dapat menunjukkan penurunan kondisi secara bertahap sebelum berkembang menjadi masalah produksi.
Frequently Asked Questions tentang Compressed Air
1. Mengapa Compressed Air Banyak Digunakan dalam Industri?
Compressed air mudah didistribusikan melalui piping dan dapat mengoperasikan berbagai pneumatic component, tool, valve, actuator, dan automation equipment.
Compressed air sangat berguna ketika dibutuhkan gerakan mekanis yang sederhana dan cepat atau distribusi tenaga pneumatik secara terpusat.
Namun, compressed air bukan secara otomatis sumber energi paling efisien untuk setiap pekerjaan. Kesesuaiannya harus dievaluasi berdasarkan aplikasi dan total biaya operasi sistem.
2. Apa Itu Pressure Dew Point pada Compressed Air?
Pressure dew point (PDP) adalah suhu ketika water vapor mulai terkondensasi sementara udara tetap berada pada operating pressure.
PDP yang lebih rendah menunjukkan compressed air yang lebih kering.
Required pressure dew point bergantung pada aplikasi dan dryer technology. Refrigerated system biasanya menghasilkan dew point moderat, termasuk sekitar 2–10°C PDP pada Lingyu refrigerated dryer, sedangkan adsorption system dapat menghasilkan dew point yang jauh lebih rendah.
3. Mengapa Compressed Air Perlu Dikeringkan?
Kelembapan dapat terkondensasi ketika compressed air mendingin.
Air tersebut dapat menyebabkan korosi pada piping, masalah pada pneumatic equipment, kontaminasi proses, dan pembekuan jika piping terpapar suhu rendah.
Drying mengurangi risiko tersebut dengan menurunkan jumlah water vapor yang tersisa di dalam compressed air.
4. Apakah Setiap Aplikasi Membutuhkan Dew Point yang Berbeda?
Ya.
Tidak ada satu pressure dew point yang tepat untuk semua compressed-air system.
Refrigerated dryer dapat sesuai jika kontrol kelembapan moderat sudah mencukupi. Adsorption atau combined drying lebih sesuai jika dibutuhkan pressure dew point yang jauh lebih rendah.
Combined drying system menggunakan refrigerated pre-drying yang dilanjutkan dengan adsorption sehingga mengurangi beban kelembapan pada desiccant stage sekaligus mencapai final pressure dew point yang jauh lebih rendah.
5. Bagaimana Memilih Air Dryer?
Faktor pemilihan yang penting meliputi:
- Required pressure dew point
- Actual airflow
- Inlet pressure
- Inlet temperature
- Ambient conditions
- Cooling conditions
- Operating hours
- Energy cost
- Pressure drop
- Kebutuhan perawatan
Memilih peralatan hanya berdasarkan compressor horsepower atau nominal airflow dapat menyebabkan kinerja yang buruk jika kondisi inlet aktual berbeda dari dryer rating.
