Desiccant air dryer tidak sekadar mengalihkan compressed air secara bergantian di antara dua vessel.
Continuous drying bergantung pada koordinasi antara adsorption, regeneration, airflow distribution, depressurization, repressurization, valve sequencing, serta—pada heated regeneration system—proses heating dan cooling.
Prinsip operasinya sering diringkas sebagai:

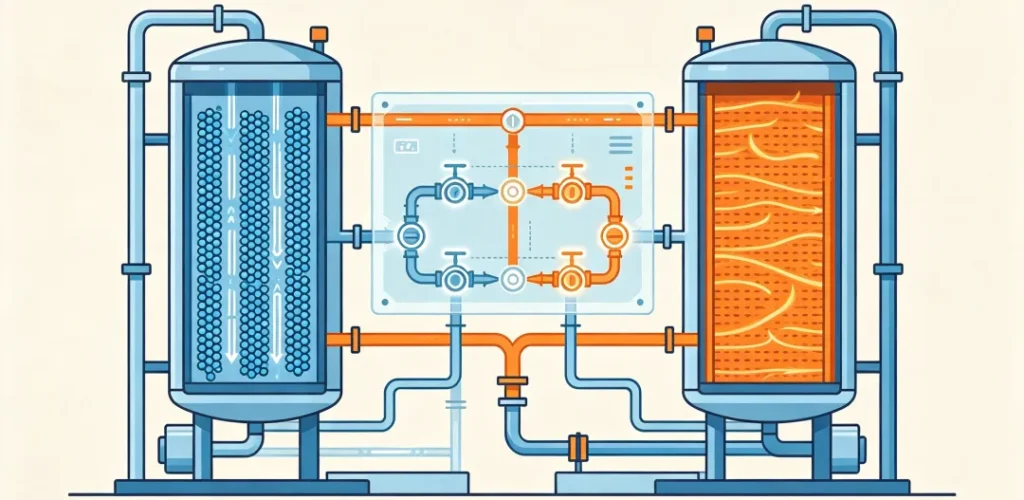

Satu tower melakukan drying sementara tower lainnya melakukan regeneration.
Meskipun penjelasan ini benar, performa dryer yang sebenarnya bergantung pada seberapa efektif keseluruhan adsorption-regeneration cycle dikendalikan.
Artikel ini menjelaskan bagaimana twin-tower regenerative dryer mempertahankan suplai dry compressed air secara kontinu serta membahas faktor engineering yang memengaruhi pressure dew point, energy consumption, reliability, dan desiccant life.
1. Cara Kerja Twin-Tower Adsorption dan Regeneration Cycle
Twin-tower dryer memiliki dua adsorption vessel yang berisi desiccant.
Ketika satu tower menghilangkan uap air dari compressed air, tower kedua memulihkan adsorption capacity desiccant melalui proses regeneration.
Setelah regeneration selesai dan kondisi switching yang sesuai tercapai, kedua tower bertukar fungsi.
| Cycle Stage | Main Process | Key Factors to Monitor | Possible Problems |
|---|---|---|---|
| Adsorption | Uap air diadsorpsi oleh desiccant sementara dry air mengalir ke downstream | Inlet temperature, pressure, flow distribution, outlet pressure dew point | Channeling, contamination, desiccant deterioration |
| Depressurization & Regeneration | Off-line tower mengalami depressurization dan moisture dikeluarkan dari desiccant | Regeneration airflow, temperature jika berlaku, exhaust condition, cycle duration | Insufficient regeneration, restricted exhaust, valve leakage |
| Cooling | Digunakan ketika heated desiccant harus didinginkan sebelum kembali ke adsorption | Cooling airflow, temperature, duration | Incomplete cooling, temporary dew-point deterioration |
| Repressurization | Pressure pada regenerated vessel dipulihkan sebelum switching | Tower pressure, equalization sequence, valve response | Pressure shock, unstable switching |
| Tower Switching | Valve mengarahkan kembali compressed air sehingga regenerated tower mulai melakukan adsorption | Controller sequence, pneumatic valves, actuators, pressure balance | Valve sticking, incorrect timing, abnormal tower switching |
Urutan yang tepat berbeda sesuai dengan regeneration technology.
Heatless dryer menggunakan pressure-swing regeneration dan umumnya tidak membutuhkan thermal cooling stage terpisah. Sebaliknya, heated regeneration system biasanya perlu mendinginkan desiccant setelah heated desorption sebelum tower kembali melakukan adsorption.
Tujuan utamanya tetap sama:
Satu tower harus siap mengambil alih proses adsorption sebelum operating tower mencapai akhir effective adsorption cycle-nya.
Persiapan inilah yang memungkinkan twin-tower system mempertahankan suplai dry compressed air secara kontinu.
2. Airflow Distribution Sangat Penting untuk Pemanfaatan Desiccant
Meskipun dryer memiliki jumlah desiccant yang memadai, airflow distribution yang buruk dapat menyebabkan seluruh adsorption bed tidak digunakan secara efektif.
Compressed air harus mengalir melalui desiccant bed seuniform mungkin.
Flow distributor dan internal structure yang dirancang dengan baik membantu mencegah konsentrasi flow yang berlebihan pada area tertentu di dalam bed.
Airflow distribution yang buruk dapat menyebabkan fenomena yang dikenal sebagai channeling.
Ketika channeling terjadi, compressed air cenderung mengikuti jalur dengan resistance lebih rendah melalui desiccant daripada mengalir secara merata melalui seluruh bed.
Hal ini dapat menyebabkan:
- Premature moisture breakthrough
- Outlet pressure dew point yang tidak stabil
- Effective adsorption capacity berkurang
- Adsorption cycle menjadi lebih pendek
- Regeneration demand meningkat
- Desiccant loading yang tidak merata
- Desiccant deterioration yang lebih cepat
Untuk penjelasan lebih detail, lihat cara mencegah channeling pada desiccant air dryer.
Dengan demikian, airflow distribution tidak hanya memengaruhi dew-point performance, tetapi juga effective utilization dan service life desiccant.
3. Pemilihan Desiccant Juga Memengaruhi Performa Dryer
Material desiccant yang berbeda memiliki adsorption characteristics, mechanical strength, dan moisture-removal performance yang berbeda.
Tergantung pada dryer design dan required pressure dew point, adsorption bed dapat menggunakan activated alumina, molecular sieve, atau kombinasi beberapa material desiccant.
Beberapa konfigurasi regenerative dryer Lingyu menggunakan activated alumina bersama high-performance molecular sieve.
Susunan desiccant yang tepat bergantung pada faktor-faktor seperti:
- Required pressure dew point
- Inlet moisture load
- Regeneration method
- Operating temperature
- Airflow
- Mechanical durability requirements
Tujuannya bukan sekadar memaksimalkan jumlah desiccant di dalam vessel.
Tujuannya adalah mencapai adsorption performance yang stabil sekaligus mempertahankan airflow distribution yang baik serta meminimalkan attrition dan dust generation.
Kondisi desiccant juga penting sepanjang operating life dryer. Mechanical degradation yang berlebihan dapat menghasilkan dust dan menyebabkan downstream contamination atau pressure loss.
Untuk panduan maintenance terkait, lihat cara mencegah desiccant dust carryover pada adsorption air dryer.
4. Valve yang Andal Memungkinkan Continuous Tower Switching
Switching valve dan pneumatic actuator merupakan salah satu komponen mekanis terpenting dalam twin-tower adsorption system.
Dalam setiap cycle, komponen tersebut harus membuka dan menutup secara berulang dalam urutan yang benar untuk mengontrol:
- Wet-air inlet
- Dry-air outlet
- Regeneration airflow
- Exhaust
- Pressure equalization
- Tower repressurization
Oleh karena itu, valve system harus memberikan sealing yang andal, respons yang cepat dan konsisten, actuation yang stabil, cycle life yang panjang, serta koordinasi yang tepat dengan controller.
Internal valve leakage dapat menimbulkan masalah yang signifikan.
Jika valve tidak menutup dengan benar, compressed air dapat masuk ke regenerating tower pada waktu yang tidak tepat, regeneration air dapat terbuang, atau hubungan pressure antara Tower A dan Tower B dapat menjadi tidak stabil.
Hal ini dapat memengaruhi energy consumption sekaligus pressure dew point.
Mengapa Pressure Equalization Penting?
Kedua tower tidak boleh sekadar bertukar fungsi dalam kondisi differential pressure yang tidak terkendali.
Sebelum switching, regenerated vessel harus melalui repressurization sesuai dengan control sequence yang dirancang.
Pressure equalization membantu mengurangi perubahan pressure secara mendadak dan mechanical shock selama transisi.
Heatless dan heated-purge regenerative dryer Lingyu menggunakan automatic repressurization sebelum valve switching untuk membantu menstabilkan vessel pressure dan mengurangi pressure fluctuation.
Jika tower switching menjadi tidak teratur, lihat cara troubleshooting abnormal switching pada desiccant air dryer.
5. Regeneration Memungkinkan Continuous Adsorption
Adsorption tower tidak dapat menghilangkan moisture tanpa batas.
Ketika desiccant menangkap water vapor, remaining adsorption capacity secara bertahap berkurang.
Regeneration memulihkan kapasitas tersebut sehingga tower dapat digunakan kembali.
Teknologi dryer yang berbeda melakukan proses ini dengan cara yang berbeda.
| Regeneration Technology | Main Regeneration Method | Typical Lingyu Configuration | Main Characteristic |
| Heatless | Dry compressed air diekspansi ke low pressure | Sekitar 8–14% purge air pada model HH heatless | Regeneration system sederhana |
| Heated Purge | External heating + dry purge air | Sekitar 4–8% purge air tergantung series | Kebutuhan compressed air lebih rendah dibandingkan heatless |
| Low-Purge Blower-Heated | Heated ambient air + limited dry-air cooling purge | Sekitar 2–3% regeneration air pada HRB-E | Secara signifikan mengurangi compressed-air loss |
| Zero-Purge Blower-Heated | Heated ambient air dengan closed-loop cooling | Sekitar 0% regeneration air pada konfigurasi HRB-Z | Menghilangkan dry-product-air regeneration loss dalam kondisi yang ditentukan |
| Heat of Compression | Menggunakan compressor discharge heat | Tersedia konfigurasi low-purge dan zero-purge | Memanfaatkan compression heat yang tersedia |
Performa aktual bergantung pada model, pressure, inlet temperature, required pressure dew point, operating conditions, dan configuration.
Heatless Regeneration
Heatless regenerative dryer bekerja berdasarkan pressure-swing adsorption.
Sebagian dry compressed air diekspansi ke pressure yang lebih rendah dan dialirkan melalui regenerating tower.
Purge air menghasilkan water-vapor partial pressure yang rendah untuk proses desorption dan membawa moisture yang dilepaskan keluar dari dryer.
Desain ini relatif sederhana secara mekanis karena tidak membutuhkan external regeneration heater.
Trade-off utamanya adalah konsumsi compressed air.
Lingyu HH Series heatless dryer, misalnya, memiliki average purge-air consumption sebesar 8–14% dalam rated operating conditions.
Untuk teknologi ini, rangkaian heatless desiccant dryers dapat digunakan sebagai referensi konfigurasi.
Heated-Purge Regeneration
Heated regeneration system menggunakan external heat untuk membantu proses moisture desorption.
Karena thermal energy membantu melepaskan moisture dari desiccant, kebutuhan dry compressed air umumnya lebih rendah dibandingkan heatless regeneration.
Konfigurasi heated-purge Lingyu tersedia dengan purge consumption sekitar 4–8%, tergantung pada series dan operating conditions.
Berbeda dengan heatless regeneration, heated regeneration juga membutuhkan desiccant bed untuk didinginkan sebelum kembali melakukan adsorption.
Artinya, regeneration quality tidak hanya bergantung pada heating, tetapi juga pada cooling yang memadai.
Untuk konfigurasi ini, lihat rangkaian externally heated desiccant dryers.
Blower-Heated Regeneration
Blower-heated adsorption dryer menggunakan blower untuk menarik ambient air melalui heater, kemudian mengalirkan heated air melalui regeneration tower.
Hal ini mengurangi ketergantungan pada dry compressed air untuk regeneration.
Desain low-purge blower-heated HRB-E Lingyu hanya menggunakan sedikit dry product air selama cooling, dengan specified regeneration-air consumption sekitar 2–3%.
Zero-purge blower-heated configuration menggunakan closed-loop cooling process dan dirancang agar tidak mengonsumsi dry product air selama regeneration dalam operating conditions yang ditentukan.
Teknologi ini sangat menarik untuk compressed-air system dengan flow tinggi dan operasi kontinu, di mana purge-air losses dapat menjadi operating expense yang signifikan.
Untuk konfigurasi zero-purge, lihat blower zero purge adsorption dryers.
Heat-of-Compression Regeneration
Heat-of-compression system menggunakan thermal energy yang sudah tersedia dalam high-temperature compressor discharge air.
Alih-alih menghasilkan regeneration heat sepenuhnya menggunakan electric heater, dryer memanfaatkan compressor heat untuk melepaskan moisture dari desiccant.
Lingyu menyediakan konfigurasi HOC low-purge maupun zero-purge.
Dalam sistem yang sesuai, pendekatan ini dapat secara signifikan mengurangi regeneration energy consumption.
Namun, performa HOC dryer sangat bergantung pada compressor discharge temperature, compressor type, load profile, dan integrasi sistem secara keseluruhan.
Rangkaian Heat-of-Compression HOC Dryers mencakup teknologi regenerasi ini.
6. Regeneration Airflow Harus Dikontrol dengan Tepat
Regeneration air yang lebih banyak tidak secara otomatis menghasilkan performa dryer yang lebih baik.
Regeneration airflow yang terlalu sedikit dapat meninggalkan moisture berlebihan di dalam desiccant, sedangkan purge airflow yang tidak diperlukan akan membuang compressed air dan meningkatkan operating cost.
Setting yang tepat bergantung pada dryer design dan regeneration technology tertentu.
Variabel penting meliputi:
- Inlet pressure
- Inlet temperature
- Airflow
- Required pressure dew point
- Regeneration temperature
- Cycle duration
- Cooling method
- Kondisi desiccant
Untuk panduan tambahan, lihat cara mengatur regeneration airflow pada adsorption dryer.
7. Dew Point Demand Control Dapat Mengurangi Regeneration yang Tidak Diperlukan
Dryer konvensional dapat beroperasi menggunakan fixed adsorption dan regeneration cycle.
Pendekatan ini sederhana dan dapat diprediksi, tetapi compressed-air demand sering kali tidak konstan.
Ketika fasilitas beroperasi pada partial load, desiccant bed mungkin masih memiliki adsorption capacity yang cukup besar ketika fixed timer memulai switching cycle berikutnya.
Dew point demand control dapat membantu mengatasi masalah ini.
Alih-alih melakukan switching hanya berdasarkan elapsed time, control system menggunakan kondisi dew point aktual untuk menentukan kapan adsorption cycle harus diperpanjang atau regeneration harus dilakukan.
Tergantung pada dryer design, hal ini dapat mengurangi:
- Unnecessary purge-air consumption
- Heater operating time
- Blower operating time
- Switching frequency
- Overall regeneration energy
Beberapa konfigurasi energy-saving regenerative dryer Lingyu menggunakan dew-point-based control untuk memperpanjang adsorption cycle sesuai dengan operating demand aktual.
Hasilnya adalah dryer yang merespons actual moisture load dengan lebih baik daripada terus beroperasi berdasarkan worst-case fixed cycle.
8. Preventive Maintenance Membantu Mempertahankan Alternating Operation yang Stabil
Continuous drying tidak hanya bergantung pada kondisi desiccant.
Keseluruhan dryer system harus dipantau.
Komponen penting meliputi:
- Desiccant
- Switching valve
- Pneumatic actuator
- Solenoid valve
- Check valve
- Silencer
- Filter
- Pressure sensor
- Temperature sensor
- Dew-point instrumentation
- Controller dan PLC
- Pneumatic control tubing
Monitor Pressure Dew Point
Penurunan outlet pressure dew point secara bertahap dapat menunjukkan:
- Insufficient regeneration
- Excessive inlet temperature
- Desiccant contamination
- Desiccant deterioration
- Valve leakage
- Incorrect regeneration airflow
- Inadequate cooling pada heated system
Dew-point trend umumnya lebih berguna daripada hanya bereaksi setelah dryer tidak lagi mampu memenuhi required specification.
Monitor Pressure Drop
Peningkatan pressure loss melalui dryer dapat menunjukkan:
- Akumulasi desiccant dust
- Contamination
- Upstream filter blockage
- Airflow restriction
- Masalah valve
- Internal mechanical deterioration
Alarm limit harus didasarkan pada dryer design dan equipment requirements tertentu, bukan menggunakan satu universal differential-pressure value.
Jika pressure loss terus meningkat, lihat langkah yang harus dilakukan ketika adsorption dryer pressure drop terlalu tinggi.
9. Masalah Umum pada Twin-Tower Dryer
| Problem | Possible Causes | Recommended Checks |
| Unstable pressure dew point | Poor airflow distribution, inadequate regeneration, degraded atau contaminated desiccant, valve leakage | Periksa airflow distribution, kondisi desiccant, regeneration conditions, dan valve |
| Increasing pressure drop | Desiccant dust, filter blockage, contamination, restricted valve atau piping | Periksa filter, desiccant bed, valve, dan airflow path |
| Incomplete regeneration | Insufficient regeneration airflow, inadequate heating jika berlaku, restricted exhaust, incorrect cycle control | Verifikasi regeneration airflow, exhaust system, heater, dan control sequence |
| Abnormal tower switching | Masalah solenoid atau actuator, pneumatic control fault, valve sticking, incorrect control sequence | Periksa controller output, solenoid, actuator, valve, dan pressure equalization |
| Excessive energy consumption | Excessive purge air, unnecessary fixed-cycle regeneration, leakage, unsuitable regeneration technology | Periksa regeneration setting, leakage, dan control strategy |
Troubleshooting harus memperlakukan dryer sebagai compressed-air treatment system secara keseluruhan, bukan hanya melihat kedua adsorption tower secara terpisah.
Masalah pressure dew point dapat berasal dari upstream maupun downstream desiccant bed.
10. Upstream Air Treatment yang Tepat Melindungi Adsorption Bed
Liquid water, compressor oil, aerosol, dan solid contaminant harus dikendalikan sebelum compressed air mencapai desiccant.
Tergantung pada system requirements, upstream treatment dapat mencakup:
- Condensate separation
- Pre-filtration
- Oil dan particulate removal
- High-efficiency filtration
- Additional oil-vapor treatment jika diperlukan
Contamination dapat mengurangi adsorption performance, meningkatkan pressure drop, mempercepat desiccant deterioration, dan memperpendek service life.
Oleh karena itu, filtration configuration yang tepat harus dipilih berdasarkan compressor type, dryer requirements, dan downstream compressed-air quality specification.
Rangkaian precision filter Lingyu mencakup filtration grade AO, AA, AX, dan ACS untuk berbagai kebutuhan penghilangan partikel dan oil.
Untuk sistem yang membutuhkan dedicated upstream filtration, lihat precision compressed air filter.
11. Lakukan Sizing Dryer Berdasarkan Actual Operating Conditions
Continuous drying juga bergantung pada pemilihan equipment yang tepat.
Dryer capacity harus dievaluasi berdasarkan:
- Maximum actual airflow
- Inlet pressure
- Inlet temperature
- Required pressure dew point
- Ambient conditions
- Load profile
- Regeneration technology
Dryer yang dipilih hanya berdasarkan compressor nameplate capacity mungkin tidak dapat memberikan performa yang dibutuhkan dalam kondisi operasi sebenarnya.
Untuk metode pemilihan yang lebih detail, lihat cara memilih desiccant air dryer dan menghindari kesalahan sizing yang umum.
Kesimpulan: Continuous Drying Bergantung pada Keseluruhan Cycle
Twin-tower desiccant air dryer mencapai continuous drying bukan hanya karena Tower A dan Tower B bekerja secara bergantian.
Continuous operation bergantung pada koordinasi:
Adsorption → Regeneration → Cooling jika diperlukan → Repressurization → Switching
Airflow yang uniform memungkinkan desiccant bed digunakan secara efektif. Regeneration yang tepat memulihkan adsorption capacity. Heated system harus didinginkan secara memadai sebelum kembali beroperasi. Repressurization dan pressure equalization mempersiapkan regenerated tower untuk transisi yang stabil, sementara valve dan control yang andal memungkinkan kedua tower bertukar fungsi tanpa menghentikan suplai dry compressed air.
Regeneration method juga memiliki pengaruh besar terhadap energy efficiency. Heatless, heated-purge, blower-heated, dan heat-of-compression dryer mencapai tujuan dasar yang sama melalui cara yang berbeda, dengan kebutuhan compressed air dan energy yang sangat berbeda.
Bagi pengguna industri, pertanyaan yang penting bukan sekadar:
“Bagaimana kedua tower bekerja secara bergantian?”
Pertanyaan yang lebih tepat adalah:
“Seberapa efektif dryer mengontrol adsorption, regeneration, pressure, airflow, dan energy use sepanjang operating cycle?”
Untuk mendapatkan bantuan dalam memilih regeneration technology yang sesuai atau mengonfigurasi twin-tower drying system berdasarkan kondisi operasi aktual, hubungi Lingyu untuk technical support.
