Dalam sistem compressed air, peralatan pemurnian dan pengolahan udara tidak menghasilkan compressed air. Fungsi utamanya adalah membersihkan, mengeringkan, dan meningkatkan kualitas compressed air agar memenuhi kebutuhan proses produksi.
Energi listrik maupun compressed air yang dikonsumsi oleh peralatan pengolahan tersebut pada dasarnya digunakan untuk menghasilkan udara bertekanan yang lebih bersih dan lebih kering.
Saat ini, semakin banyak perusahaan menyadari pentingnya peralatan pengolahan compressed air. Pada saat yang sama, konsumsi energi dari peralatan tersebut juga semakin mendapat perhatian.
Dalam sistem pengolahan compressed air, Air Dryer berfungsi untuk menghilangkan kelembapan dan memastikan Pressure Dew Point (PDP) memenuhi persyaratan pengguna. Di antara berbagai peralatan pengolahan udara, Air Dryer juga sering menjadi salah satu peralatan dengan konsumsi energi terbesar.
Oleh karena itu, pemilihan Air Dryer sangat penting terhadap efisiensi dan keandalan keseluruhan sistem. Untuk aplikasi yang membutuhkan kualitas compressed air sangat tinggi, biaya investasi Air Dryer bahkan dapat menjadi bagian yang signifikan dari total anggaran sistem.

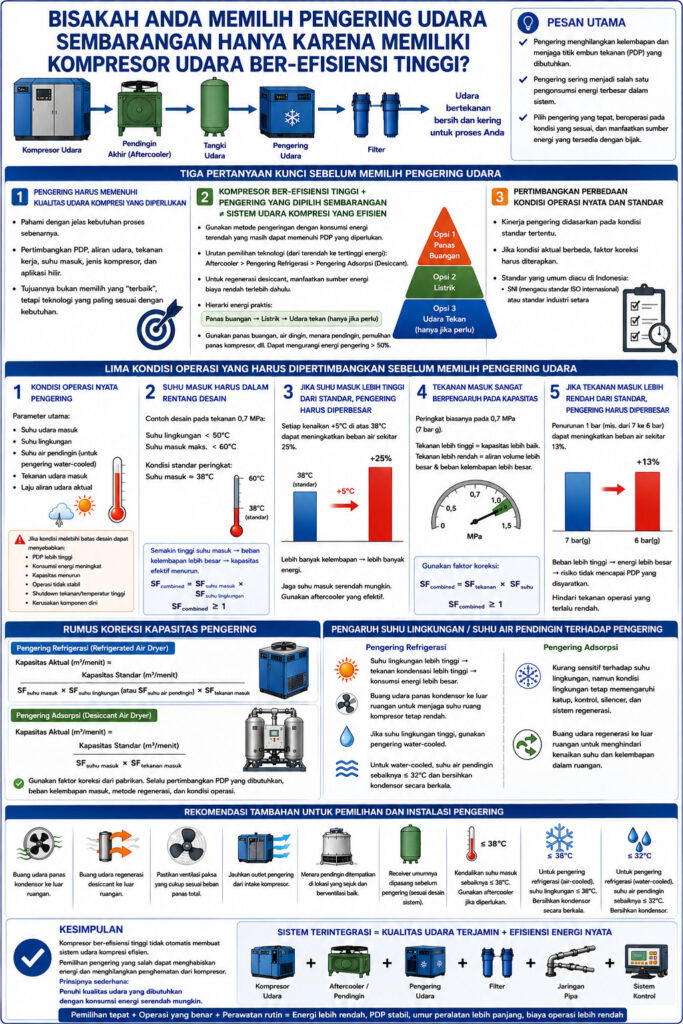

Sebelum memilih dan menggunakan Air Dryer, ada tiga hal utama yang perlu dipertimbangkan secara serius.
1. Air Dryer Harus Memenuhi Persyaratan Kualitas Compressed Air
Pemasok maupun pengguna akhir harus memahami kebutuhan aplikasi yang sebenarnya.
Dalam memilih Air Dryer, beberapa parameter penting yang perlu diperhatikan meliputi:
- Pressure Dew Point (PDP) yang dibutuhkan
- Flow rate compressed air
- Operating pressure
- Inlet air temperature
- Jenis Air Compressor
- Persyaratan proses dan peralatan pengguna di sisi downstream
Tujuannya bukan memilih Air Dryer yang “terbaik”, paling canggih, atau paling mahal, tetapi memilih teknologi pengeringan yang paling sesuai untuk memenuhi kualitas udara yang dibutuhkan dengan konsumsi energi yang wajar.
2. High-Efficiency Air Compressor + Air Dryer yang Dipilih Sembarangan ≠ Sistem Hemat Energi
Air Compressor dengan efisiensi tinggi sekalipun tidak dapat mengimbangi pemborosan energi akibat pemilihan Air Dryer yang tidak tepat.
Setelah kebutuhan Pressure Dew Point ditentukan, prinsip dasarnya adalah menggunakan teknologi pengeringan dengan konsumsi energi serendah mungkin selama masih mampu memenuhi persyaratan kualitas udara.
Secara umum, prinsipnya adalah:
Jika Aftercooler sudah cukup, tidak perlu menggunakan Refrigerated Air Dryer; jika Refrigerated Air Dryer sudah mampu memenuhi kebutuhan, tidak perlu memilih Desiccant Air Dryer.
Untuk Desiccant Air Dryer, sumber energi yang digunakan dalam proses Regeneration juga harus dipertimbangkan dengan cermat.
Jika kondisi memungkinkan, prioritas pemanfaatan energi dapat dipertimbangkan sebagai berikut:
Waste Heat → Electricity → Compressed Air
Jika pabrik memiliki chilled water, Cooling Tower, panas buangan dari Air Compressor, atau sumber energi termal lainnya, pemanfaatan sumber daya tersebut dapat secara signifikan mengurangi konsumsi energi Air Dryer.
Dalam aplikasi tertentu, penghematan energi lebih dari 50% bahkan dapat dicapai.
3. Perhatikan Perbedaan antara Kondisi Operasi Aktual dan Kondisi Standar
Faktor penting lainnya adalah perbedaan antara Actual Operating Conditions di lokasi pengguna dengan Standard Operating Conditions yang digunakan produsen untuk merancang, menguji, dan menentukan kapasitas nominal Air Dryer.
Di China, beberapa standar yang umum digunakan antara lain:
JB/T 10526-2017 – Refrigerated Compressed Air Dryer untuk penggunaan umum.
JB/T 10532-2017 – Desiccant Compressed Air Dryer untuk penggunaan umum.
Standar tersebut menetapkan kondisi tertentu untuk desain, manufaktur, pengujian, dan evaluasi performa Air Dryer.
Oleh karena itu, ketika memilih Air Dryer berdasarkan kapasitas yang tercantum dalam katalog, pemasok dan pengguna harus memastikan apakah kondisi operasi aktual sesuai dengan kondisi rating yang digunakan produsen.
Jika berbeda, Correction Factor yang sesuai harus digunakan.
5 Kondisi Operasi yang Harus Dipertimbangkan Saat Memilih Air Dryer
Kondisi iklim, temperatur, tekanan, serta lingkungan instalasi dapat berbeda secara signifikan dari satu pabrik ke pabrik lainnya.
Karena itu, Air Dryer tidak boleh dipilih hanya berdasarkan nominal flow rate.
1. Kondisi Operasi Aktual Air Dryer
Parameter utama yang perlu diperhatikan meliputi:
- Inlet compressed air temperature
- Ambient temperature
- Cooling water temperature untuk unit water-cooled
- Inlet air pressure
- Actual compressed air flow rate
Jika kondisi operasi aktual melampaui batas desain Air Dryer, beberapa masalah dapat terjadi, seperti:
- Pressure Dew Point meningkat
- Konsumsi energi meningkat
- Kapasitas efektif menurun
- Operasi menjadi tidak stabil
- Sistem proteksi tekanan atau temperatur aktif
- Umur komponen menjadi lebih pendek
Dalam kondisi yang lebih serius, Air Dryer dapat mengalami shutdown atau bahkan kerusakan.
2. Inlet Air Temperature Harus Berada dalam Rentang Desain
Temperatur compressed air pada inlet dan ambient temperature harus berada dalam batas aman desain Air Dryer.
Sebagai contoh, pada design pressure sekitar 0,7 MPa, beberapa unit dapat memiliki batas operasi seperti:
- Ambient temperature di bawah 50°C
- Maksimum inlet air temperature di bawah 60°C
Namun, kondisi rating yang digunakan dalam desain, manufaktur, dan pengujian performa Air Dryer dapat menggunakan inlet compressed air temperature sekitar 38°C.
Secara umum, semakin rendah inlet air temperature, semakin menguntungkan bagi Air Dryer.
Sebaliknya, semakin tinggi temperatur inlet, semakin besar jumlah uap air yang harus dipisahkan oleh Air Dryer sehingga kapasitas efektif unit akan menurun.
Jika inlet temperature mencapai atau melebihi 38°C, Temperature Correction Factor perlu diterapkan ketika menentukan model dan kapasitas Air Dryer.
Sebagai contoh:
SF total = SF inlet temperature × SF ambient temperature
dengan:
SF total ≥ 1
Nilai Correction Factor yang sebenarnya harus mengacu pada technical data atau katalog produsen.
3. Jika Inlet Temperature Lebih Tinggi dari Kondisi Standar, Kapasitas Air Dryer Harus Diperbesar
Untuk mempertahankan Pressure Dew Point yang dibutuhkan, Air Dryer perlu dipilih dengan kapasitas yang lebih besar apabila temperatur inlet melebihi kondisi rating.
Sebagai contoh, jika kondisi standar menggunakan inlet temperature 38°C, kenaikan temperatur sebesar 5°C dapat meningkatkan moisture load secara signifikan.
Dalam kondisi tertentu, setiap kenaikan sekitar 5°C dapat meningkatkan jumlah air yang harus diproses Air Dryer hingga sekitar 25%.
Artinya:
- Beban Air Dryer meningkat
- Konsumsi energi meningkat
- Kapasitas efektif menurun
- Risiko Pressure Dew Point tidak memenuhi spesifikasi meningkat
Oleh karena itu, dalam desain Compressed Air System, inlet temperature Air Dryer sebaiknya dijaga serendah mungkin secara praktis.
Pemasangan Aftercooler yang efektif sebelum Air Dryer dapat membantu meningkatkan keamanan operasi sekaligus efisiensi energi.
4. Inlet Pressure Sangat Memengaruhi Kapasitas Air Dryer
Banyak Air Dryer memiliki kapasitas nominal berdasarkan inlet pressure sekitar 0,7 MPa.
Jika tekanan aktual berbeda secara signifikan dari kondisi rating, kapasitas efektif Air Dryer juga akan berubah.
Secara umum:
Inlet pressure yang lebih tinggi menguntungkan kapasitas Air Dryer, sedangkan tekanan yang lebih rendah memberikan kondisi yang lebih berat bagi Air Dryer.
Pada tekanan yang lebih rendah, massa udara yang sama akan menempati volume yang lebih besar. Hal ini meningkatkan volumetric flow melalui Air Dryer dan meningkatkan beban relatif terhadap kapasitas nominalnya.
Jika inlet pressure berada pada atau di bawah 0,7 MPa, Pressure Correction Factor perlu digunakan.
Sebagai contoh:
SF total = SF inlet pressure × SF temperature
dengan:
SF total ≥ 1
Nilai Correction Factor yang tepat harus mengacu pada katalog masing-masing produsen.
5. Jika Inlet Pressure Lebih Rendah dari Kondisi Standar, Air Dryer Harus Di-upsize
Misalnya, kapasitas Air Dryer ditentukan berdasarkan tekanan nominal 7 bar(g).
Jika inlet pressure turun sebesar 1 bar, moisture load yang harus ditangani Air Dryer dapat meningkat secara signifikan.
Sebagai referensi sederhana, pada kondisi lain yang sebanding, penurunan tekanan sebesar 1 bar dapat meningkatkan jumlah air yang harus diproses sekitar 13%.
Kondisi tersebut dapat menyebabkan:
- Beban Air Dryer meningkat
- Konsumsi energi meningkat
- Kapasitas efektif berkurang
- Risiko Pressure Dew Point tidak tercapai meningkat
Karena itu, Compressed Air System sebaiknya tidak dioperasikan pada tekanan yang terlalu rendah tanpa alasan proses yang jelas.
Bagaimana Ambient Temperature Memengaruhi Air Dryer?
Jika ambient temperature melebihi kondisi standar desain, terutama ketika mencapai sekitar 38°C atau lebih, Refrigerated Air Dryer mungkin memerlukan tambahan Ambient Temperature Correction Factor.
1. Pengaruh Ambient Temperature terhadap Refrigerated Air Dryer
Di dalam compressor room, udara panas yang dihasilkan Air Compressor dan refrigeration equipment sebaiknya dibuang ke luar ruangan jika memungkinkan.
Hal ini membantu menurunkan temperatur ruangan dan memberikan kondisi operasi yang lebih baik bagi:
- Air Compressor
- Refrigerated Air Dryer
- Electrical control panel
- Cooling system
Untuk Air-Cooled Refrigerated Air Dryer, kenaikan ambient temperature biasanya mengurangi kemampuan pelepasan panas pada condenser dan meningkatkan konsumsi energi.
Di wilayah tropis seperti Indonesia, di mana ambient temperature dapat tetap tinggi dalam waktu lama, penggunaan Water-Cooled Refrigerated Air Dryer dapat dipertimbangkan, khususnya untuk sistem berkapasitas besar atau ruang compressor dengan ventilasi terbatas.
Solusi ini dapat mengurangi dampak temperatur lingkungan yang tinggi terhadap:
- Pressure Dew Point
- Stabilitas operasi
- Condensing pressure
- Konsumsi energi
Namun, Water-Cooled Refrigerated Air Dryer juga sangat bergantung pada cooling water temperature.
Jika temperatur air pendingin melebihi nilai desain, Correction Factor yang sesuai juga perlu diterapkan.
Sementara itu, Desiccant Air Dryer umumnya tidak terlalu sensitif terhadap ambient temperature dibandingkan Refrigerated Air Dryer. Meskipun demikian, kondisi lingkungan tetap dapat memengaruhi valve, control system, silencer, dan proses Regeneration.
Metode Perhitungan Correction Factor untuk Pemilihan Air Dryer
Refrigerated Air Dryer
Untuk mempertahankan Pressure Dew Point sesuai kebutuhan pengguna dalam kondisi operasi aktual, kapasitas efektif Refrigerated Air Dryer harus dihitung berdasarkan standard rated capacity dan Correction Factors.
Formula referensi:
Kapasitas Aktual (m³/min) = Kapasitas Standar (m³/min) ÷ (SF inlet temperature × SF ambient temperature atau SF cooling water temperature × SF inlet pressure)
Definisi dan nilai masing-masing SF dapat berbeda antarprodusen. Karena itu, selalu gunakan correction table dari produsen Air Dryer yang dipilih.
Desiccant Air Dryer
Untuk Desiccant Air Dryer, formula referensi yang dapat digunakan adalah:
Kapasitas Aktual (m³/min) = Kapasitas Standar (m³/min) ÷ (SF inlet temperature × SF inlet pressure)
Pemilihan akhir harus mengacu pada data teknis produsen dengan mempertimbangkan Pressure Dew Point yang dibutuhkan, metode Regeneration, moisture load, flow rate, dan kondisi operasi aktual.
9 Rekomendasi Penting untuk Instalasi dan Pengoperasian Air Dryer
- Untuk Air-Cooled Refrigerated Air Dryer, udara panas dari condenser sebaiknya dibuang langsung ke luar compressor room. Hal ini membantu mengurangi ambient temperature, mengurangi risiko kegagalan peralatan, dan meningkatkan efisiensi energi.
- Untuk Desiccant Air Dryer, terutama tipe Heated Regeneration dan Blower Heated Regeneration, regeneration exhaust sebaiknya dibuang ke luar compressor room agar tidak meningkatkan temperatur dan kelembapan ruangan.
- Compressor room harus dilengkapi Forced Ventilation System yang memadai berdasarkan total heat dissipation seluruh peralatan yang terpasang.
- Hot air outlet dari Air-Cooled Refrigerated Air Dryer harus ditempatkan sejauh mungkin dari air intake Air Compressor untuk mencegah compressor menghisap kembali udara panas.
- Cooling Tower sebaiknya dipasang di lokasi dengan temperatur relatif rendah dan ventilasi yang baik.
- Untuk Air Dryer yang tidak secara langsung memanfaatkan heat of compression, Air Receiver pada umumnya dapat ditempatkan di sisi upstream Air Dryer, dengan tetap mempertimbangkan desain keseluruhan sistem.
- Untuk semua jenis Air Dryer, inlet compressed air temperature sebaiknya dikontrol pada 38°C atau lebih rendah. Jika temperatur melebihi 38°C, pertimbangkan pemasangan Aftercooler sebelum Air Dryer.
- Untuk Air-Cooled Refrigerated Air Dryer, ambient temperature sebaiknya dipertahankan di bawah 38°C, dan permukaan condenser harus dibersihkan secara berkala dari debu serta kotoran. Jika temperatur lingkungan terus-menerus tinggi, Water-Cooled Refrigerated Air Dryer dapat menjadi pilihan yang lebih sesuai.
- Untuk Water-Cooled Refrigerated Air Dryer, cooling water inlet temperature sebaiknya dijaga sekitar 32°C atau lebih rendah, sementara scale dan kotoran di dalam heat exchanger harus dibersihkan secara berkala.
Kesimpulan
Menggunakan High-Efficiency Air Compressor tidak secara otomatis membuat seluruh Compressed Air System menjadi hemat energi.
Jika Air Dryer salah dipilih, beroperasi di luar kondisi desain, atau menggunakan energi berlebihan untuk proses Regeneration, penghematan energi yang diperoleh dari Air Compressor dapat berkurang atau bahkan hilang.
Karena itu, Compressed Air System harus dievaluasi sebagai satu kesatuan.
Dalam memilih Air Dryer, perusahaan perlu mempertimbangkan Pressure Dew Point, compressed air flow rate, actual inlet temperature, inlet pressure, ambient atau cooling water temperature, jenis Air Dryer, metode Regeneration, ketersediaan waste heat, serta Correction Factors dari produsen.
Prinsip utamanya sederhana:
Penuhi kualitas compressed air yang dibutuhkan dengan konsumsi energi serendah mungkin secara teknis dan ekonomis.
Hanya ketika Air Compressor, Air Dryer, Cooling System, Filters, Compressed Air Piping, Air Receiver, dan Control System dipilih serta diintegrasikan dengan benar, sistem dapat menghasilkan kualitas compressed air yang stabil, keandalan operasional yang tinggi, dan efisiensi energi yang nyata.
