Air dryer system for air compressors merupakan bagian dari compressed-air treatment system yang dirancang untuk mengendalikan kelembapan sebelum compressed air mencapai jaringan pipa, peralatan pneumatik, atau proses produksi di sisi hilir.
Ketika udara atmosfer dikompresi, water vapor di dalamnya menjadi lebih terkonsentrasi. Saat compressed air kemudian mendingin, sebagian water vapor dapat terkondensasi menjadi air cair.
Air dryer system mengurangi water vapor yang masih tersisa dan menurunkan pressure dew point hingga tingkat yang sesuai dengan kebutuhan aplikasi.
Bergantung pada kualitas udara yang dibutuhkan, sistem juga dapat mencakup cooling, pemisahan liquid water, filtration, automatic drainage, receiver, serta komponen pengolahan di sisi hilir.
Mengapa Compressed Air Membutuhkan Drying?
Udara atmosfer secara alami mengandung water vapor.
Setelah proses kompresi, udara memiliki suhu tinggi dan kelembapan yang lebih terkonsentrasi. Ketika compressed air mendingin di aftercooler, receiver, jaringan pipa, atau peralatan lainnya, sebagian kelembapan dapat terkondensasi.
Jika tidak dikendalikan dengan baik, kelembapan dapat menyebabkan:
- Korosi
- Penumpukan air
- Gangguan peralatan pneumatik
- Instrumentasi yang tidak stabil
- Cacat produksi akibat kelembapan
Karena itu, tujuan dryer bukan sekadar membuat compressed air menjadi “kering”, tetapi mempertahankan pressure dew point yang sesuai dengan kondisi operasi aktual.
Bagaimana Air Dryer System Bekerja?
Compressed air biasanya menjalani beberapa tahap pengolahan.
Pertama, compressed air yang panas didinginkan sehingga sebagian water vapor terkondensasi. Liquid water yang terbentuk kemudian dipisahkan dan dibuang.
Compressed air yang tersisa masih mengandung water vapor sehingga perlu masuk ke dryer untuk proses pengeringan lebih lanjut.

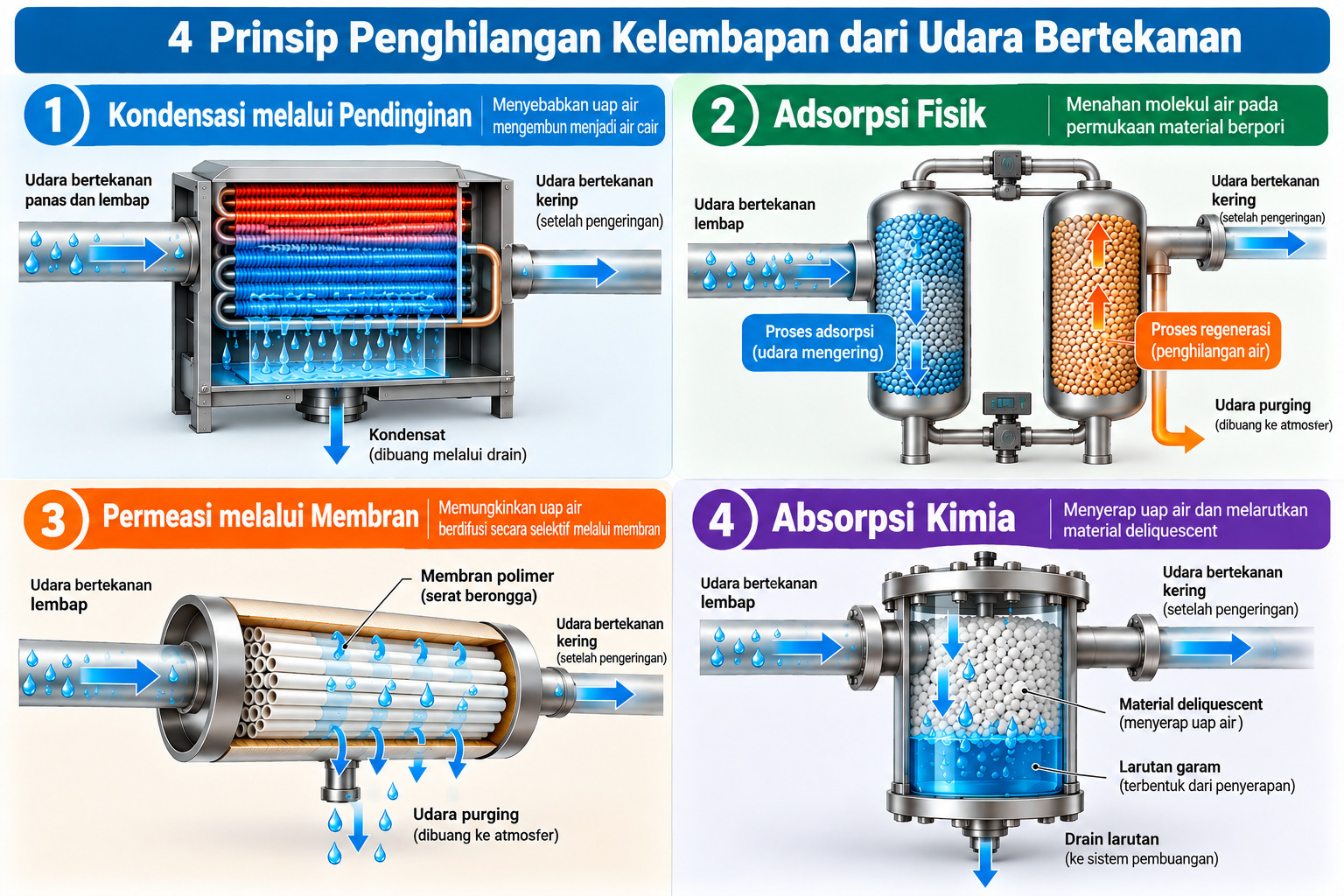

Bergantung pada teknologi dryer, kelembapan dapat dihilangkan melalui:
- Cooling dan condensation
- Adsorption pada desiccant
Filtration dan drainage dapat ditempatkan sebelum atau sesudah dryer sesuai jenis compressor, desain dryer, dan kualitas udara akhir yang dibutuhkan.
Untuk memahami keseluruhan susunan pengolahan, lihat lima komponen inti compressed air purification system.
Manfaat Utama Air Dryer System
Air dryer system yang dipilih dengan tepat dapat membantu mengurangi korosi akibat kelembapan dan penumpukan air di seluruh jaringan compressed air.
Sistem ini juga dapat membantu menjaga operasi yang lebih andal pada:
- Pneumatic valve
- Cylinder
- Instrumentasi
- Peralatan produksi
Jika kelembapan compressed air memengaruhi proses, mempertahankan required pressure dew point juga dapat meningkatkan konsistensi produksi dan mengurangi cacat yang berkaitan dengan air.
Namun, manfaat aktual bergantung pada kesesuaian dryer dan komponen treatment dengan:
- Airflow aktual
- Suhu
- Pressure
- Kualitas udara yang dibutuhkan
Memilih dryer yang lebih besar atau memiliki dew point lebih rendah dari kebutuhan proses tidak otomatis memberikan hasil yang lebih baik.
Jenis Air Dryer System yang Umum Digunakan
Refrigerated Air Dryer
Refrigerated air dryer menghilangkan kelembapan dengan mendinginkan compressed air.
Ketika suhu udara turun, water vapor terkondensasi. Kondensat kemudian dipisahkan dan dibuang sebelum compressed air yang telah dikeringkan diteruskan ke sisi hilir.
Refrigerated drying system Lingyu dapat menghasilkan pressure dew point sekitar 2–10°C pada kondisi operasi yang sesuai.
Teknologi ini cocok untuk banyak general industrial compressor system yang tidak membutuhkan pressure dew point jauh lebih rendah.
Untuk melihat teknologi ini, kunjungi refrigerated air dryer Lingyu.
Desiccant Air Dryer

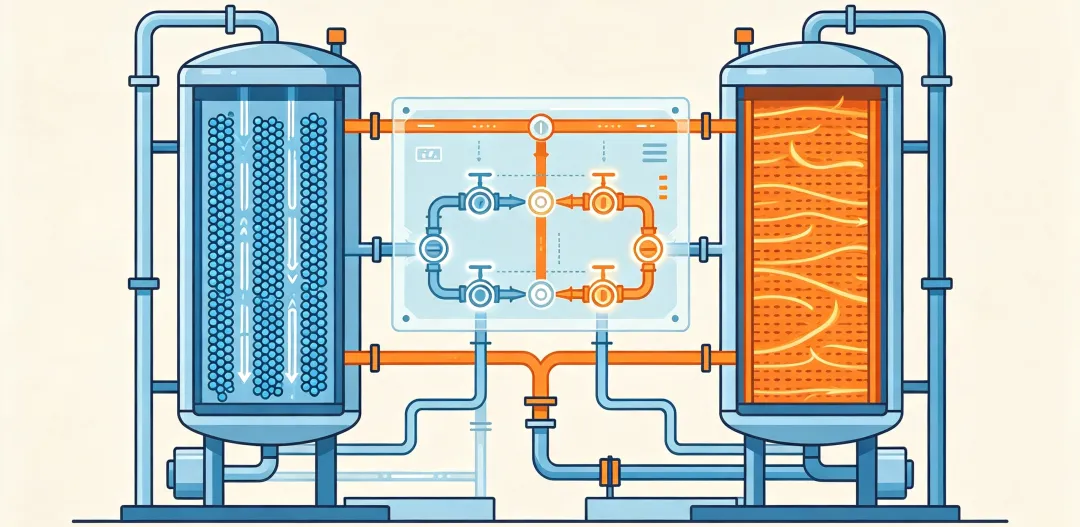

Desiccant air dryer atau adsorption dryer menghilangkan water vapor dengan mengalirkan compressed air melalui adsorbent bed.
Teknologi ini digunakan ketika required pressure dew point lebih rendah daripada yang umumnya dapat dicapai refrigerated drying.
Metode regeneration yang tersedia meliputi:
- Heatless
- Heated-purge
- Blower-heated
- Heat-of-compression
Masing-masing memiliki kebutuhan compressed air dan energi yang berbeda.
Sebagai contoh, Lingyu HRB-Z zero-purge blower-heated configuration memiliki sekitar 0% regeneration-air consumption dengan pilihan outlet pressure dew point −20°C / −40°C.
Untuk membandingkan refrigerated dan adsorption drying secara langsung, lihat Refrigerated Air Dryer vs. Desiccant Air Dryer.
Combined Drying System
Beberapa aplikasi menggunakan refrigerated dan adsorption drying dalam satu sistem terintegrasi.
Pada combined drying process Lingyu, compressed air yang masuk terlebih dahulu mengalami pre-cooling kemudian refrigerated drying hingga sekitar 2–10°C pressure dew point.
Sebagian besar kelembapan yang telah terkondensasi dipisahkan pada tahap ini.
Compressed air yang sebagian sudah dikeringkan kemudian melewati oil-removal filter sebelum memasuki adsorption stage untuk pengeringan yang lebih dalam.
Urutan prosesnya dapat diringkas sebagai:
Pre-Cooling → Refrigerated Drying → Moisture Separation → Oil-Removal Filtration → Adsorption Drying
Dengan mengurangi moisture load sebelum adsorption stage, refrigerated drying dapat menurunkan kebutuhan regeneration sekaligus mempertahankan low outlet dew point.
Untuk contoh sistem tersebut, lihat combined compressed air dryer DC Series.
Komponen Apa Saja yang Dapat Digunakan dalam Air Dryer System?
Air dryer system dapat mencakup:
- Aftercooling
- Air-water separation
- Receiver
- Pre-filtration
- Refrigerated atau adsorption drying
- Downstream filtration
- Automatic condensate drainage
- Sistem kontrol dan pemantauan
Namun, konfigurasi tersebut tidak boleh dianggap sebagai satu layout tetap untuk setiap compressor installation.
Urutan dan spesifikasi komponen bergantung pada:
- Jenis compressor
- Tingkat kontaminasi
- Required pressure dew point
- Batas oli dan partikel
- Operating pressure
- Aplikasi di sisi hilir
Dengan demikian, dryer merupakan salah satu bagian dari compressed-air treatment system yang terkoordinasi, bukan peralatan yang berdiri sendiri.
Aplikasi Air Dryer Systems
Dryer system digunakan ketika kelembapan yang tidak terkendali dapat memengaruhi keandalan compressed air atau kualitas proses.
Aplikasinya dapat mencakup:
- Manufacturing
- Automotive production
- Electronics
- Pharmaceutical production
- Food and beverage processing
- Chemical operations
- Power generation
- Lithium-battery production
- Machinery
- Steel
- Aerospace
- Home-appliance manufacturing
- Proses industri lainnya
Namun, konfigurasi dryer tetap harus ditentukan berdasarkan kebutuhan point of use, bukan hanya nama industrinya.
Sebagai contoh, general manufacturing plant dan moisture-sensitive electronics process sama-sama menggunakan compressed air, tetapi dapat membutuhkan pressure dew point dan konfigurasi treatment yang sangat berbeda.

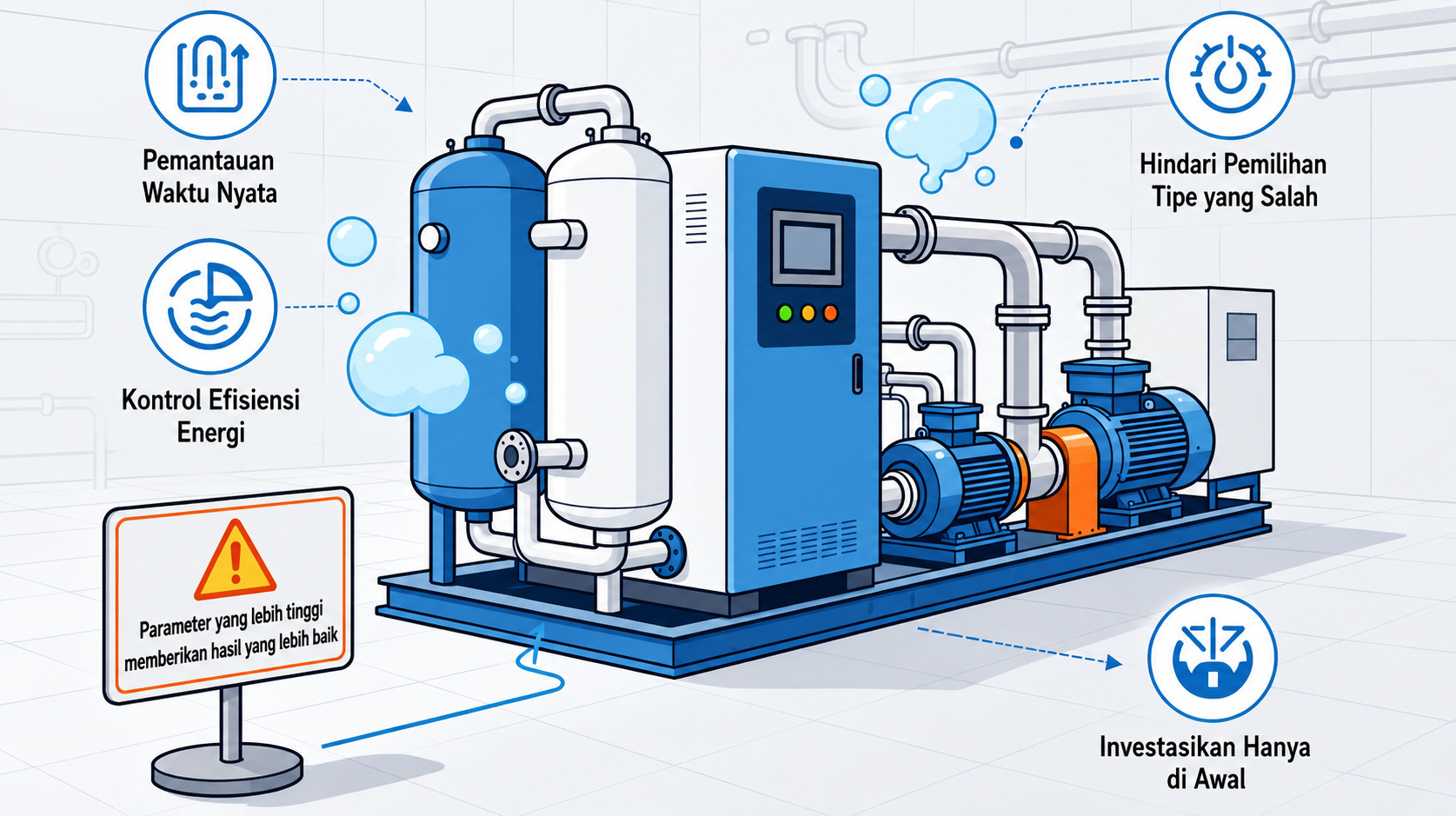

Cara Memilih Air Dryer System yang Tepat
Pemilihan sebaiknya dimulai dari required pressure dew point.
Jika PDP sekitar 2–10°C sudah mencukupi, refrigerated drying dapat menjadi pilihan yang tepat.
Jika diperlukan pressure dew point yang jauh lebih rendah, adsorption drying perlu dipertimbangkan.
Faktor lainnya meliputi:
Actual dan Peak Airflow
Dryer harus mampu menangani kebutuhan airflow aktual sekaligus peak demand yang realistis.
Inlet Temperature
Suhu compressed air yang masuk memengaruhi moisture load dan kapasitas drying.
Operating Pressure
Pressure aktual perlu digunakan dalam sizing karena dapat memengaruhi kapasitas dan kinerja dryer.
Ambient Temperature
Kondisi lingkungan dapat memengaruhi kinerja, terutama pada air-cooled refrigerated dryer.
Lowest Downstream Temperature
Required pressure dew point harus dibandingkan dengan suhu terendah yang akan dialami compressed air di sisi hilir.
Particle dan Oil Control
Tingkat particle dan oil contamination yang diperbolehkan menentukan kebutuhan filtration sebelum dan setelah dryer.
Pressure Drop
Pressure drop pada seluruh treatment system harus dikendalikan agar compressor tidak perlu menghasilkan pressure yang lebih tinggi secara tidak perlu.
Regeneration Consumption
Pada adsorption dryer, konsumsi purge air atau regeneration air perlu diperhitungkan.
Electrical Energy Use
Refrigeration, heater, blower, dan sistem kontrol dapat memiliki kebutuhan energi yang berbeda.
Installation Space
Ukuran peralatan dan ruang pemasangan perlu disesuaikan dengan kondisi fasilitas.
Maintenance Access
Komponen harus dapat diperiksa dan diservis sesuai kebutuhan.
Load Variation
Perubahan kebutuhan compressed air dapat memengaruhi pilihan teknologi dan strategi kontrol.
Semua faktor tersebut harus dievaluasi bersama.
Memilih dryer hanya berdasarkan nominal airflow atau dew point paling rendah tanpa mempertimbangkan kondisi operasi dapat menyebabkan konsumsi energi yang tidak perlu atau kinerja sistem yang tidak memadai.
Untuk panduan pemilihan lebih rinci, lihat compressed air dryer buyer’s guide.

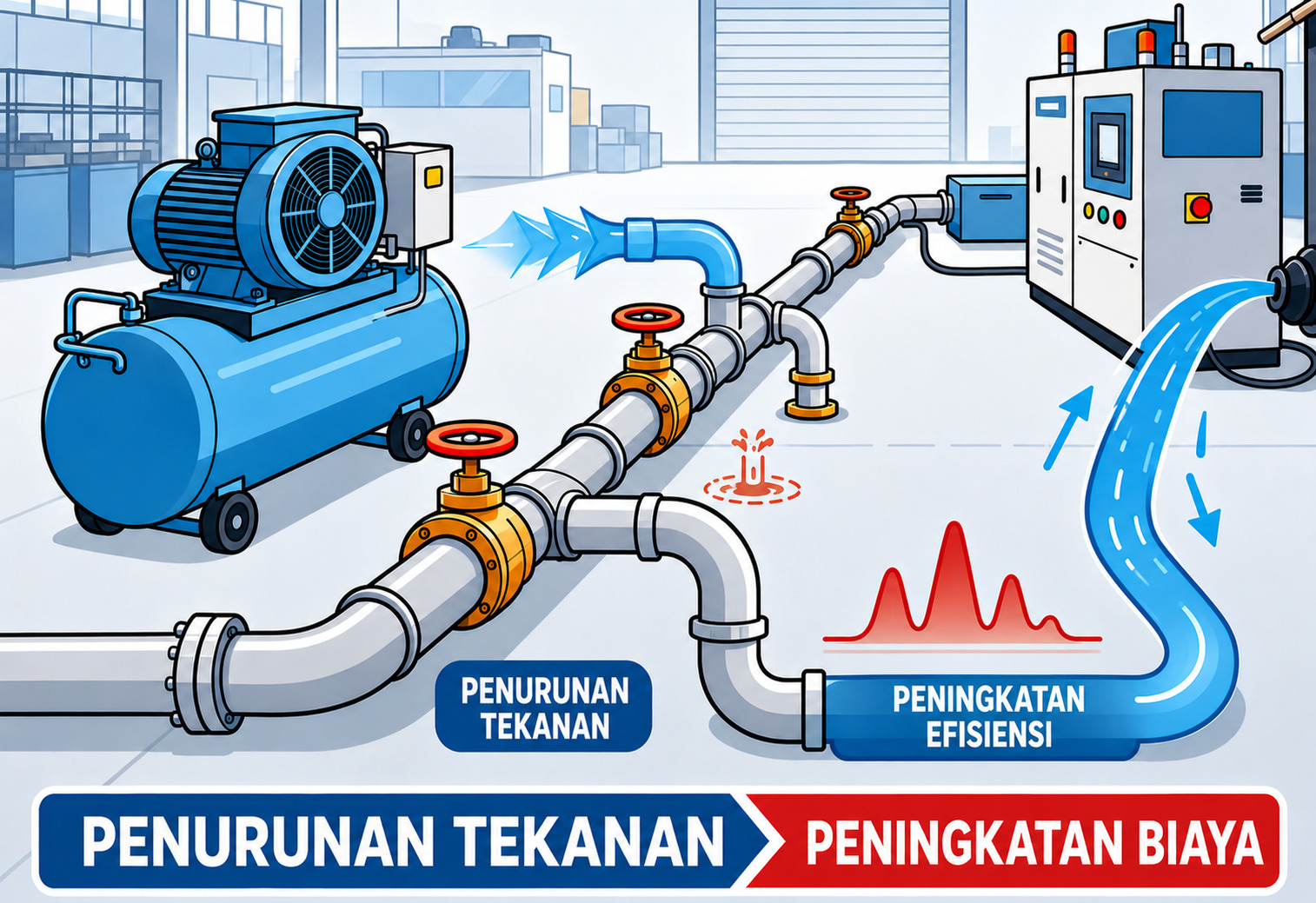

Pressure Drop dan Efisiensi Sistem
Efisiensi air dryer system tidak hanya ditentukan oleh dryer.
Filter, heat exchanger, separator, valve, dan piping juga dapat menimbulkan pressure loss.
Jika pressure drop berlebihan terjadi pada treatment system, compressor mungkin harus bekerja pada discharge pressure yang lebih tinggi agar pressure yang dibutuhkan tetap tersedia pada point of use.
Karena itu, pressure-drop performance harus dievaluasi bersama pressure dew point dan konsumsi energi.
Untuk memahami hubungan ini lebih rinci, lihat compressed air pressure drop dan efisiensi sistem.
Maintenance dan Keandalan Jangka Panjang
Kebutuhan maintenance bergantung pada teknologi dryer dan konfigurasi sistem.
Refrigerated Dryer Maintenance
Pada refrigerated system, perhatikan:
- Condensate drainage
- Heat exchanger
- Komponen refrigeration
- Fan
- Kondisi operasi
- Pressure dew point
Kinerja pressure dew point perlu dipantau agar penurunan kemampuan drying dapat diketahui sebelum memengaruhi proses di sisi hilir.
Adsorption Dryer Maintenance
Pada adsorption system, perhatikan:
- Switching valve
- Kondisi desiccant
- Kinerja regeneration
- Sistem kontrol
- Heater atau blower sesuai konfigurasi
Perubahan regeneration performance atau kondisi desiccant dapat memengaruhi kemampuan dryer mempertahankan required outlet pressure dew point.
Filter dan System Maintenance
Filter dan differential pressure indicator juga perlu dipantau karena peningkatan hambatan filter dapat mengurangi pressure yang tersedia di sisi hilir.
Filter element, differential-pressure gauge, refrigerated dryer component, adsorption dryer valve, adsorbent, dan service part lainnya harus dirawat berdasarkan kondisi peralatan dan kebutuhan maintenance yang berlaku.
Dryer, filter, separator, dan drainage equipment sebaiknya diperlakukan sebagai satu treatment system agar kualitas compressed air dan efisiensi sistem dapat dipertahankan.
Apakah Air Dryer System Selalu Diperlukan?
Tidak semua compressed-air system membutuhkan tingkat drying yang sama.
Pertanyaan yang tepat adalah:
Apakah kelembapan yang tidak dikendalikan dapat terkondensasi atau mengganggu proses di sisi hilir pada kondisi operasi aktual?
Jika compressed air harus tetap kering ketika melewati:
- Piping bersuhu rendah
- Peralatan sensitif
- Proses produksi yang kritis terhadap kelembapan
maka drying system yang dipilih dengan tepat menjadi sangat penting.
Namun, menetapkan pressure dew point jauh lebih rendah daripada kebutuhan aplikasi dapat meningkatkan biaya peralatan dan operasi.
Tujuannya adalah mencapai kualitas udara yang diperlukan tanpa meningkatkan kompleksitas peralatan, pressure drop, atau konsumsi energi secara tidak perlu.
Kesimpulan
Air dryer system for air compressors merupakan solusi pengendalian kelembapan yang terkoordinasi, bukan sekadar standalone dryer.
Peran setiap tahap dapat diringkas sebagai:
Cooling / Separation → Menghilangkan Liquid Water
Filtration → Mengendalikan Oil dan Partikel
Dryer → Mengurangi Water Vapor dan Menurunkan Pressure Dew Point
Drainage → Membuang Kondensat yang Terkumpul
Refrigerated dryer sesuai untuk banyak aplikasi industri umum dan dapat menghasilkan pressure dew point sekitar 2–10°C.
Adsorption dryer digunakan ketika dibutuhkan pressure dew point yang jauh lebih rendah.
Sebagai contoh, Lingyu HRB-Z zero-purge blower-heated configuration memiliki sekitar 0% regeneration-air consumption dengan pilihan outlet pressure dew point −20°C / −40°C.
Combined drying system memberikan pilihan lain ketika refrigerated pre-drying dan adsorption drying yang lebih dalam sama-sama dibutuhkan.
Air dryer system yang tepat harus dirancang berdasarkan:
Required Pressure Dew Point → Airflow → Temperature → Pressure → Contamination → Pressure Drop → Energy Consumption → Maintenance Requirements
Tujuannya bukan menghasilkan compressed air sekering mungkin, tetapi menyediakan kualitas udara yang benar-benar dibutuhkan oleh aplikasi.
Untuk melihat pilihan teknologi, kunjungi produk compressed air treatment Lingyu atau hubungi Lingyu untuk pemilihan berdasarkan kondisi proyek.
