Air dryer for compressed air merupakan bagian penting dari industrial compressed-air treatment system. Fungsi utamanya adalah mengurangi uap air dalam compressed air sehingga kelembapan tidak mengembun di dalam piping, pneumatic equipment, instruments, atau production processes.
Namun, memilih dryer yang tepat membutuhkan lebih dari sekadar mencocokkan angka CFM. Required pressure dew point (PDP), airflow, inlet temperature, operating pressure, kondisi lingkungan, pressure drop, dan final air-quality requirements semuanya memengaruhi pemilihan solusi yang tepat.
Untuk fasilitas yang sedang mengevaluasi berbagai drying technologies, rangkaian products Lingyu mencakup refrigerated, adsorption, dan combined drying solutions untuk berbagai operating requirements.
Why Does Compressed Air Need to Be Dried?
Udara atmosfer secara alami mengandung uap air. Ketika compressor menarik dan memampatkan udara tersebut, kelembapan ikut terkonsentrasi bersama contaminants lainnya.
Ketika compressed air kemudian mendingin, sebagian uap air mengembun menjadi cairan.
Tanpa moisture separation dan drying yang memadai, air tersebut dapat menyebabkan:
- Korosi di dalam piping dan components
- Masalah pada pneumatic valves dan cylinders
- Gangguan pada instruments
- Kontaminasi produk atau proses
- Peningkatan kebutuhan perawatan
- Gangguan produksi yang tidak direncanakan
Dryer yang dipilih dengan tepat mengurangi kandungan kelembapan hingga tingkat yang sesuai untuk downstream application.
Karena itu, drying harus dipandang sebagai bagian dari complete compressed-air purification system dan bukan sebagai treatment step yang berdiri sendiri.
What Is Pressure Dew Point?
Salah satu specification terpenting ketika membandingkan compressed-air dryers adalah pressure dew point (PDP).
Pressure dew point menunjukkan temperatur ketika uap air dalam compressed air mulai mengembun pada system pressure.
PDP yang lebih rendah berarti compressed air yang lebih kering.
Namun, tujuannya tidak selalu mencapai dew point serendah mungkin. Dryer seharusnya memberikan pressure dew point yang sesuai dengan process requirement dan temperatur terendah yang mungkin dialami downstream piping.
Perbedaan ini penting karena berbagai drying technologies dirancang untuk kebutuhan moisture removal yang sangat berbeda.
Main Types of Air Dryers for Compressed Air
Industrial compressed-air systems umumnya menggunakan refrigerated dan adsorption drying technologies. Masing-masing memiliki working principle dan operating range yang berbeda.
1. Refrigerated Air Dryers
Refrigerated air dryer menghilangkan kelembapan dengan mendinginkan compressed air.
Basic process meliputi:
- Compressed air yang panas masuk ke dryer dan mengalami pra-pendinginan.
- Udara melewati evaporator dan didinginkan lebih lanjut.
- Uap air mengembun menjadi cairan.
- Gas-liquid separator memisahkan condensate.
- Automatic drain membuang cairan yang telah dipisahkan.
- Compressed air yang telah dikeringkan dipanaskan kembali sebelum keluar dari dryer.
Teknologi conventional AH dan WH refrigerated dryer Lingyu dirancang untuk menghasilkan pressure dew point 2–10°C pada specified operating conditions.
Hal ini membuat refrigerated drying sesuai untuk banyak general industrial applications yang tidak membutuhkan pressure dew point sangat rendah.
Pengguna dapat melihat pilihan refrigerated air dryer Lingyu untuk berbagai kapasitas dan konfigurasi.

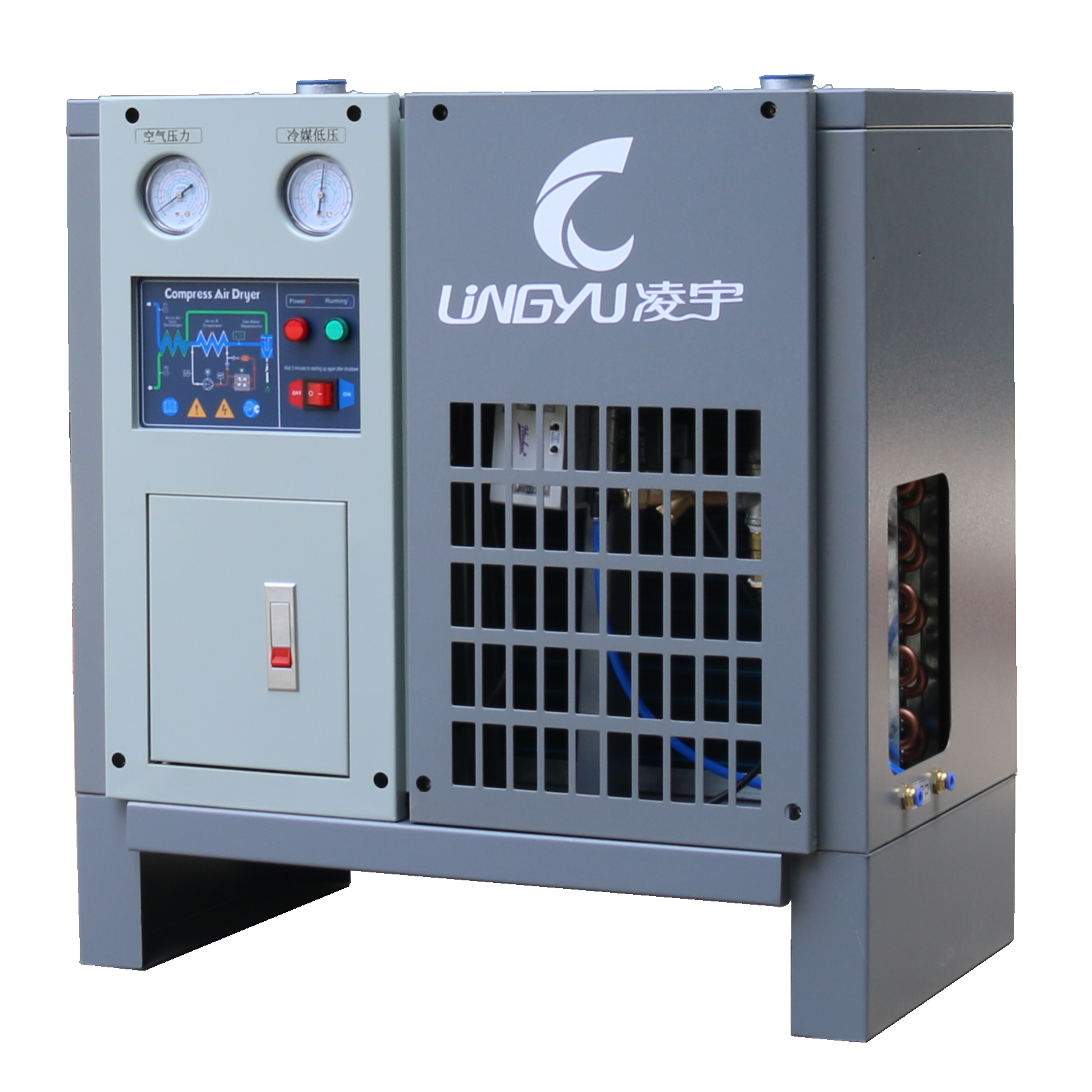

Air-Cooled Refrigerated Dryers
Air-cooled dryer menggunakan ambient air untuk membuang refrigeration heat melalui condenser.
Konfigurasi ini tidak membutuhkan cooling-water circuit dan dapat menyederhanakan instalasi ketika ventilation yang memadai tersedia.
Air-cooled dryers membutuhkan ruang yang cukup di sekitar condenser serta ventilasi yang baik untuk mencegah hot exhaust air bersirkulasi kembali.

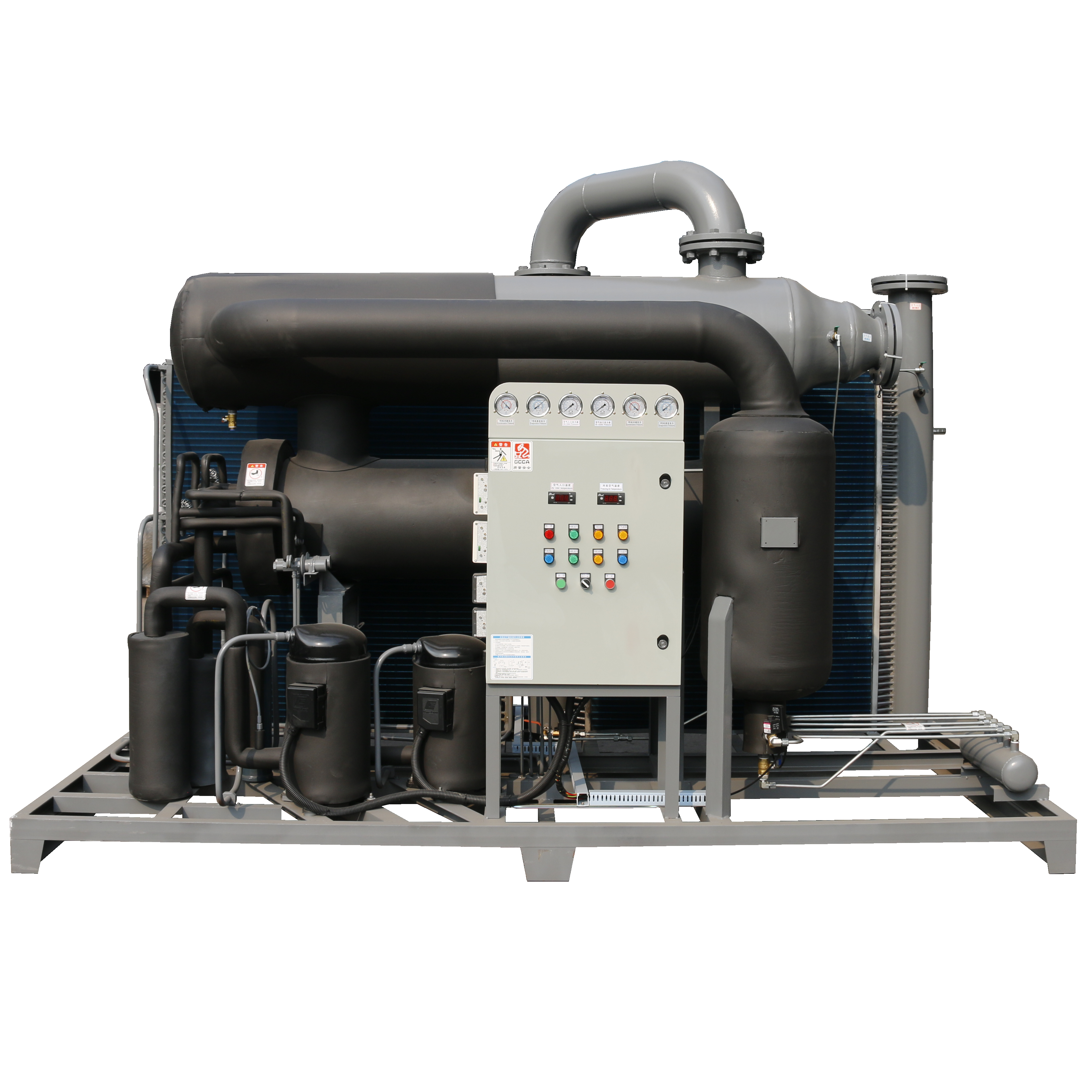

Water-Cooled Refrigerated Dryers
Water-cooled dryer memindahkan refrigeration heat melalui cooling-water circuit.
Konfigurasi ini dapat berguna untuk high-capacity installations atau fasilitas yang sudah memiliki cooling-water infrastructure yang sesuai.
Cooling-water temperature, pressure, flow, dan quality harus dipertimbangkan dalam system design.
2. Desiccant Air Dryers
Desiccant air dryer digunakan ketika required pressure dew point jauh lebih rendah daripada yang biasanya dapat diberikan refrigerated dryer.
Alih-alih mengembunkan moisture melalui refrigeration, dryer ini menggunakan desiccant untuk mengadsorpsi uap air dari compressed air.
Typical twin-tower system bekerja sebagai berikut:
- Compressed air memasuki salah satu adsorption tower.
- Moisture diadsorpsi oleh desiccant.
- Dry compressed air keluar dari tower.
- Tower kedua menjalani regeneration.
- Kedua tower berganti fungsi secara berkala.
Regeneration method yang berbeda memengaruhi purge-air consumption, energy use, system complexity, dan kesesuaiannya untuk kapasitas yang berbeda.
Untuk berbagai konfigurasi adsorption drying, pengguna dapat melihat rangkaian desiccant air dryer Lingyu.
Heatless Desiccant Dryers
Heatless regeneration adsorption air dryer menggunakan sebagian dry product air untuk meregenerasi desiccant tower yang sedang offline.
Working principle ini relatif sederhana, tetapi membutuhkan purge compressed air untuk regeneration.
Sebagai contoh, teknologi CH Series heatless Lingyu beroperasi dengan:
| Parameter | Specification |
|---|---|
| Rated inlet pressure | 0.7 MPa |
| Operating pressure range | 0.6–1.0 MPa |
| Maximum inlet temperature | ≤40°C |
| Regeneration air consumption | 8–14% |
| Outlet pressure dew point | −50°C hingga −20°C |
Heatless dryers karena itu dapat menghasilkan pressure dew point yang jauh lebih rendah dibandingkan conventional refrigerated dryers.
Untuk konfigurasi terkait, Lingyu menyediakan kategori heatless desiccant dryers.
Heated Regeneration Desiccant Dryers
Heated dryer menambahkan external heat source selama regeneration.
Heated regeneration adsorption air dryer Lingyu menggunakan thermal swing adsorption, dengan heating untuk desorption yang diikuti cooling sebelum regenerated tower kembali menjalankan adsorption.
Untuk CH Series heated regeneration design, average regeneration air consumption sekitar 4–8%, dengan outlet pressure dew point −50°C hingga −20°C pada specified conditions.
Konfigurasi ini dapat mengurangi purge-air demand dibandingkan conventional heatless design, tetapi juga menambahkan heating equipment dan associated controls.
Blower and Heat-of-Compression Drying
Instalasi yang lebih besar atau lebih sensitif terhadap energy consumption dapat mempertimbangkan regeneration methods lainnya.
Blower-heated systems menggunakan blower dan heater sebagai bagian dari regeneration process, sedangkan heat-of-compression dryer memanfaatkan thermal energy yang tersedia dari compressor system.
Dalam aplikasi yang sesuai, teknologi ini dapat mengurangi ketergantungan pada valuable dry compressed air untuk regeneration.
Pemilihan dryer pada tingkat ini harus mempertimbangkan complete compressor station, load profile, required dew point, operating hours, available heat, dan total lifecycle cost.
Combined Compressed Air Dryers
Beberapa aplikasi dapat memperoleh manfaat dari kombinasi refrigeration dan adsorption drying.
Dalam combined compressed air dryer, refrigerated drying menghilangkan sebagian besar initial moisture load sebelum compressed air mencapai adsorption stage.
Adsorption dryer kemudian melakukan deeper moisture removal untuk mencapai required low pressure dew point.
Konfigurasi ini dapat mengurangi moisture load pada desiccant system dan mungkin meningkatkan overall operating economy pada aplikasi yang sesuai.
Untuk konfigurasi tersebut, Lingyu menyediakan combined compressed air dryer.
What About Membrane Air Dryers?
Membrane dryers menggunakan selective permeation melalui specialized membrane materials untuk mengurangi uap air dalam compressed air.
Teknologi ini dapat berguna untuk low-flow atau point-of-use applications tertentu karena memiliki bentuk ringkas dan tidak menggunakan refrigeration compressor.
Namun, membrane drying tidak boleh secara otomatis digambarkan sebagai teknologi tanpa energy cost.
Banyak membrane designs menggunakan sebagian compressed air sebagai sweep atau purge air, sedangkan produksi compressed air tersebut tetap membutuhkan energi.
Untuk industrial systems, pemilihan yang tepat harus didasarkan pada required airflow, dew point, installation constraints, dan lifecycle operating cost.
Refrigerated vs. Desiccant Air Dryer
Required pressure dew point merupakan salah satu perbedaan paling jelas antara kedua teknologi.
| Factor | Refrigerated Dryer | Desiccant Dryer |
| Drying method | Cooling dan condensation | Moisture adsorption |
| Typical Lingyu PDP range | 2–10°C | Hingga −40°C atau lebih rendah, tergantung series/configuration |
| General industrial use | Sangat sesuai | Sesuai ketika deeper drying dibutuhkan |
| Below-freezing piping | Biasanya tidak memadai | Sering kali lebih sesuai |
| Regeneration system | Tidak diperlukan | Diperlukan |
| Purge air | Tidak ada desiccant purge | Bergantung pada regeneration technology |
| System complexity | Umumnya lebih rendah | Umumnya lebih tinggi |
Tidak ada satu teknologi yang secara universal lebih baik.
Pilihan yang tepat bergantung pada seberapa kering compressed air sebenarnya perlu dibuat.
How to Choose an Air Dryer for Compressed Air
1. Determine Maximum Airflow
Mulailah dengan maximum compressed-air flow yang benar-benar akan melewati dryer.
Jangan melakukan sizing hanya berdasarkan average consumption.
Peak demand, simultaneous equipment operation, compressor control behavior, dan future production requirements semuanya harus dipertimbangkan.
2. Apply Operating Correction Factors
Dryer dengan rated capacity tertentu dalam CFM atau m³/min pada standard conditions mungkin tidak memberikan effective capacity yang sama pada site conditions yang berbeda.
Important variables meliputi:
- Operating pressure
- Inlet temperature
- Ambient temperature
- Cooling-water conditions untuk water-cooled models
Untuk refrigerated dryers, inlet dan ambient temperature yang tinggi dapat secara signifikan meningkatkan refrigeration load.
Selalu evaluasi rated capacity terhadap actual operating conditions.
3. Define the Required Pressure Dew Point
Jangan memilih dryer sebelum menentukan seberapa kering compressed air harus dibuat.
Refrigerated pressure dew point 2–10°C dapat sesuai untuk banyak indoor industrial applications.
Pressure dew point yang jauh lebih rendah mungkin diperlukan ketika:
- Piping terpapar freezing conditions
- Process sangat sensitif terhadap moisture
- Instrument air memiliki specification yang ketat
- Application membutuhkan compressed air yang sangat kering
Menggunakan adsorption dryer ketika refrigerated drying sebenarnya sudah memenuhi process requirement dapat menambah capital dan operating cost yang tidak diperlukan.
Sebaliknya, memilih refrigerated drying untuk process yang membutuhkan PDP sangat rendah dapat menyebabkan sistem tidak mendapatkan perlindungan yang memadai.
4. Check Inlet Temperature
Inlet temperature memiliki pengaruh besar terhadap dryer loading.
Untuk conventional AH dan WH high-inlet-temperature refrigerated dryers Lingyu, rated inlet temperature adalah 50°C, dengan maximum inlet temperature ≤80°C.
Compressor aftercooler yang efektif dapat mengurangi thermal load yang mencapai dryer sekaligus memisahkan sejumlah besar liquid condensate di sisi upstream.
5. Check Operating Pressure
Pressure memengaruhi dryer capacity dan overall compressed-air system performance.
Untuk banyak refrigerated dan adsorption dryer series Lingyu, standard rated inlet pressure adalah 0.7 MPa, meskipun exact operating range bergantung pada produknya.
Pilih equipment berdasarkan actual working pressure dan jangan mengasumsikan setiap dryer dirancang untuk kondisi yang sama.
6. Evaluate Ambient Conditions
Air-cooled refrigerated dryers membutuhkan ventilation yang memadai untuk condenser heat rejection.
High ambient temperature, restricted airflow, dust accumulation, dan hot-air recirculation dapat mengurangi cooling performance.
Water-cooled dryers memiliki pertimbangan berbeda, termasuk cooling-water temperature, pressure, flow, dan water quality.
7. Consider Pressure Drop
Pressure drop terkadang terabaikan dalam dryer selection.
Setiap restriction antara compressor dan point of use berkontribusi terhadap total system pressure loss.
Complete system dapat mencakup:
- Dryer
- Filters
- Separators
- Valves
- Piping
- Fittings
Excessive pressure drop dapat memaksa compressor beroperasi pada discharge pressure yang lebih tinggi untuk mempertahankan required downstream pressure, sehingga meningkatkan energy consumption.
Air Drying and Filtration Are Different
Air dryer tidak boleh diharapkan menyelesaikan semua compressed-air contamination problems.
Moisture hanyalah salah satu jenis contaminant.
Compressed air juga dapat mengandung:
- Solid particles
- Rust
- Oil aerosols
- Oil vapor
- Process-specific contaminants lainnya
Precision compressed-air filter yang sesuai dapat digunakan sebelum atau setelah dryer berdasarkan compressor type, dryer technology, dan final air-quality requirement.
Dryer dan filters karena itu harus dipilih sebagai complementary components.
Selecting a Dryer for Different Industries
Electronics and Precision Manufacturing
Dalam electronics and precision manufacturing, moisture dan contamination dapat memengaruhi sensitive pneumatic dan production equipment.
Required drying dan filtration level harus ditentukan berdasarkan specific process.
Food and Beverage
Dalam food and beverage, compressed air dapat digunakan untuk packaging, conveying, pneumatic equipment, dan operasi lainnya.
Air treatment harus dipilih berdasarkan apakah compressed air memiliki direct atau indirect product contact serta required final air quality.
Pharmaceutical and Biopharmaceutical Production
Aplikasi pharmaceutical and biopharmaceutical dapat menerapkan compressed-air requirements yang lebih ketat.
Dryer selection harus berdasarkan validated process requirements dan bukan asumsi bahwa refrigerated atau adsorption drying saja menjamin air quality yang sesuai.
General Manufacturing
Manufacturing plants umumnya menggunakan compressed air untuk pneumatic cylinders, valves, tools, controls, dan automated equipment.
Moisture control membantu mengurangi corrosion dan condensate-related problems di seluruh sistem tersebut.
Maintenance Requirements Depend on Dryer Type
Tidak ada universal rule bahwa setiap air dryer harus diservis setiap enam atau dua belas bulan.
Maintenance intervals bergantung pada equipment design, operating hours, environmental conditions, contamination, dan actual component condition.
Untuk refrigerated dryers, common inspection points meliputi:
- Condenser
- Automatic drains
- Heat exchangers
- Refrigeration system
- Electrical components
- Upstream dan downstream filters
Untuk adsorption dryers, maintenance juga dapat mencakup:
- Desiccant condition
- Switching valves
- Silencers
- Purge system
- Heaters atau blowers jika digunakan
- Control system
- Dew point performance
Maintenance log yang mencatat operating conditions dan performance trends dapat membantu mengidentifikasi deterioration sebelum terjadi serious failure.
Frequently Asked Questions
What Is the Main Difference Between Refrigerated and Desiccant Air Dryers?
Refrigerated dryer menghilangkan moisture terutama dengan mendinginkan compressed air dan memisahkan condensate yang terbentuk.
Desiccant dryer mengadsorpsi uap air dan dapat mencapai pressure dew point yang jauh lebih rendah.
Pilihan terutama bergantung pada required dryness dan operating conditions.
How Do I Determine the Correct Dryer Size?
Mulailah dengan peak airflow, kemudian pertimbangkan inlet temperature, operating pressure, ambient conditions, dan applicable correction factors lainnya.
Memilih dryer hanya dengan mencocokkan nominal CFM rating dengan compressor nameplate dapat menyebabkan undersizing pada demanding conditions.
Can an Air Dryer Remove All Contaminants?
Tidak.
Dryer terutama menangani moisture. Particle dan oil control biasanya membutuhkan filtration yang sesuai, dan beberapa aplikasi membutuhkan additional treatment.
Does a Lower Dew Point Always Mean a Better System?
Tidak.
Pressure dew point yang lebih rendah hanya memberikan manfaat ketika application memang membutuhkannya. Menghasilkan compressed air yang lebih kering daripada kebutuhan dapat meningkatkan equipment complexity dan operating cost.
How Often Should an Air Dryer Be Serviced?
Tidak ada satu interval yang sesuai untuk setiap dryer.
Ikuti equipment maintenance requirements dan sesuaikan inspection frequency berdasarkan operating hours, environment, contamination, pressure drop, drain performance, serta condition indicators lainnya.
Choosing the Right Drying Technology
Air dryer for compressed air melindungi piping, pneumatic equipment, dan production processes dengan mengendalikan moisture sebelum menjadi downstream problem.
Refrigerated dryers memberikan solusi praktis untuk banyak general industrial systems, sedangkan adsorption dryers lebih sesuai untuk aplikasi yang membutuhkan pressure dew point yang jauh lebih rendah. Combined systems memberikan pilihan lain untuk demanding installations ketika moisture-load reduction dan deep drying sama-sama penting.
Sistem yang tepat bukan sekadar dryer dengan dew point terendah atau rated capacity terbesar. Pemilihan harus disesuaikan dengan airflow, pressure, temperature, environment, required air quality, dan lifecycle operating requirements.
Untuk bantuan dalam memilih drying system, pengguna dapat menghubungi Lingyu melalui halaman Contact Us dengan menyertakan airflow, operating pressure, inlet temperature, ambient conditions, dan required pressure dew point.
