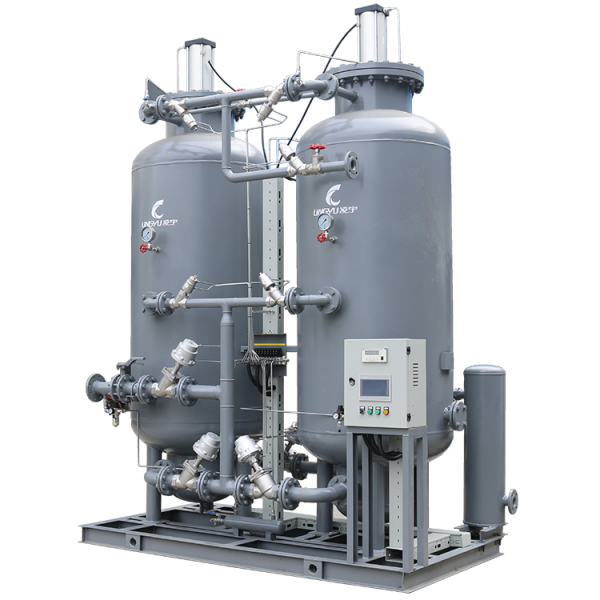

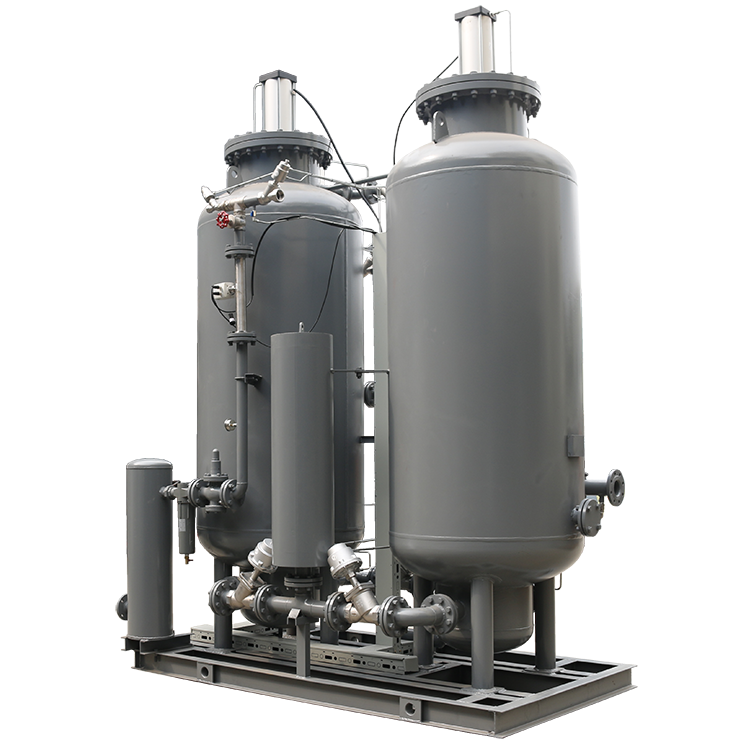

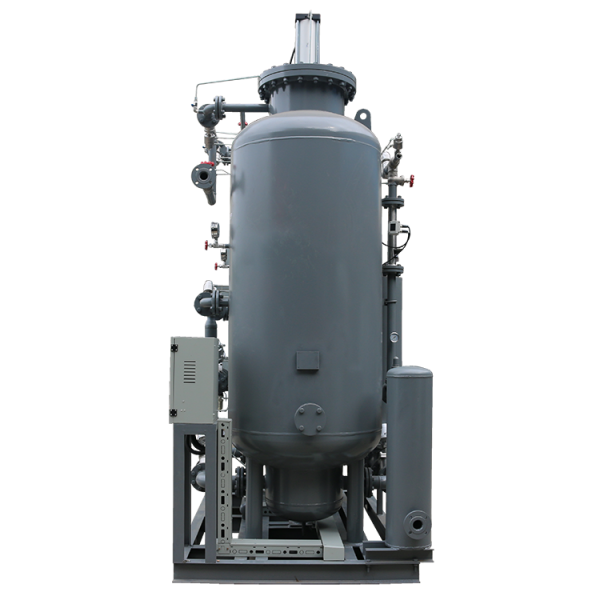

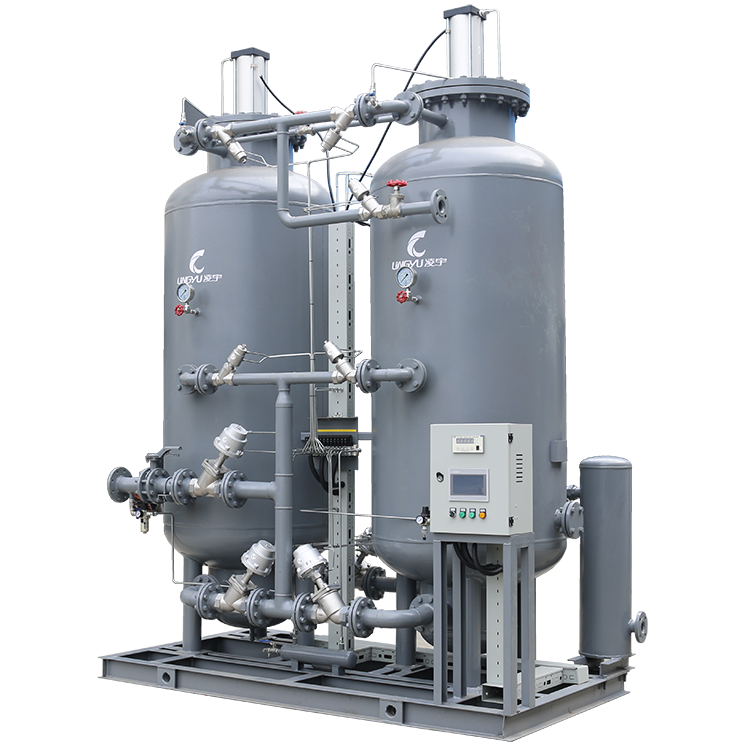

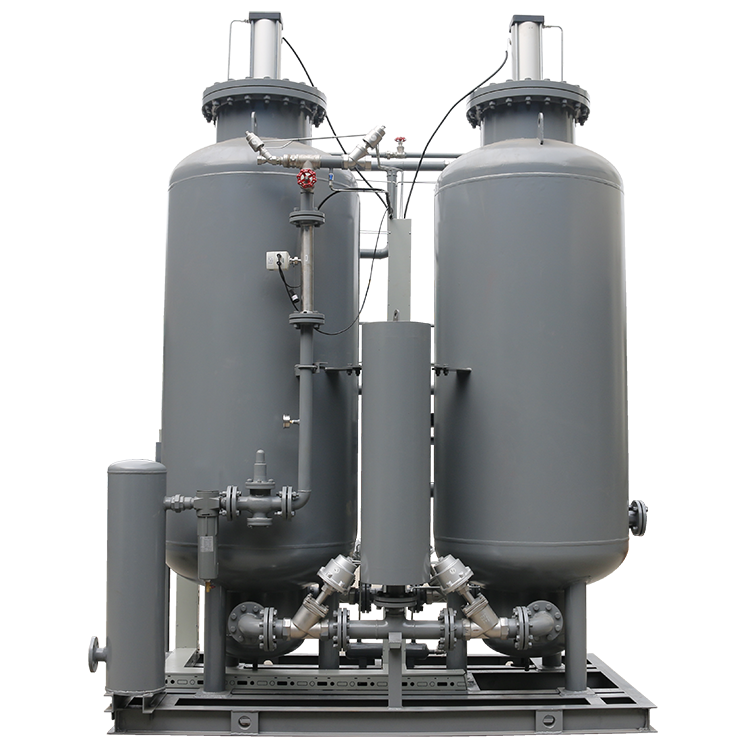

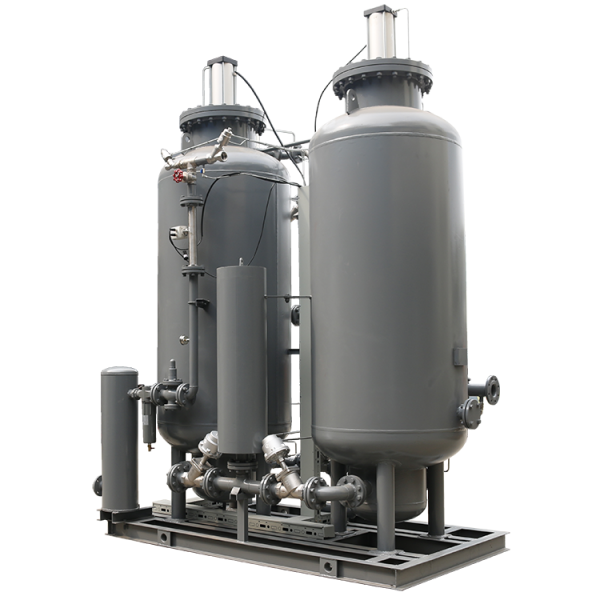

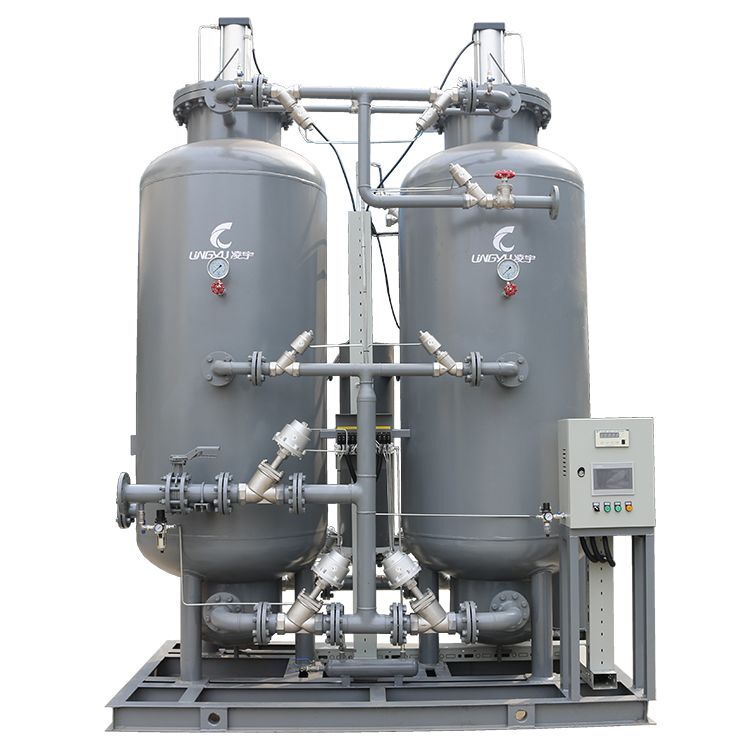

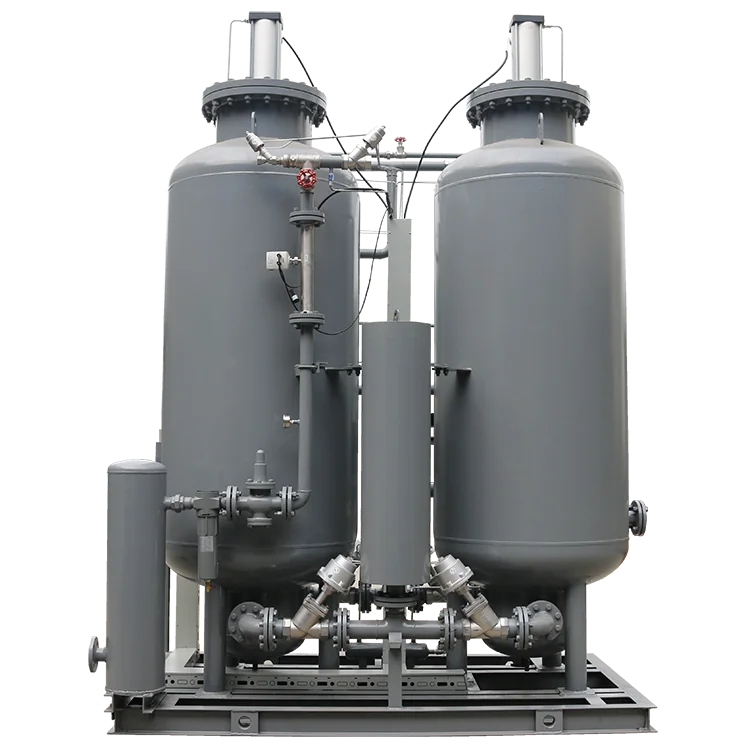

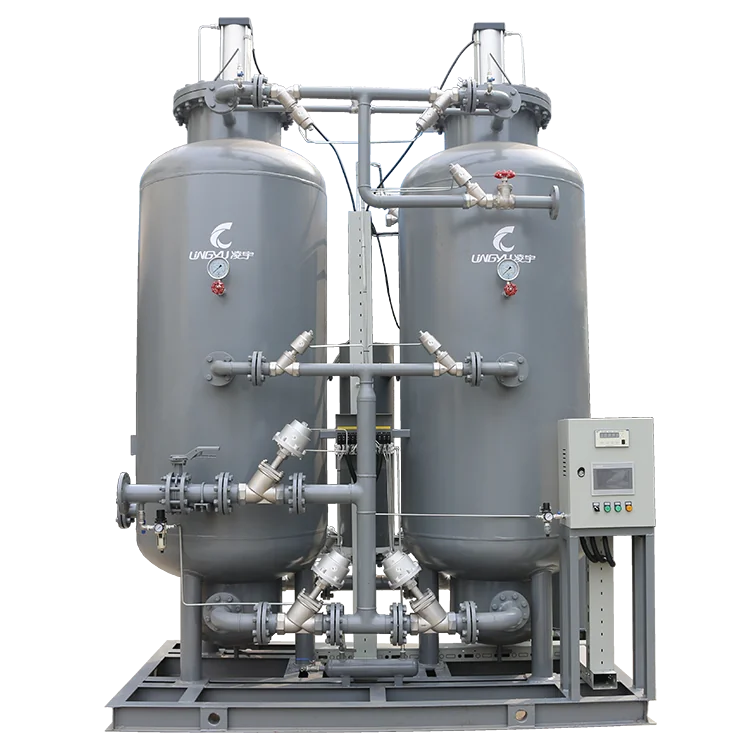

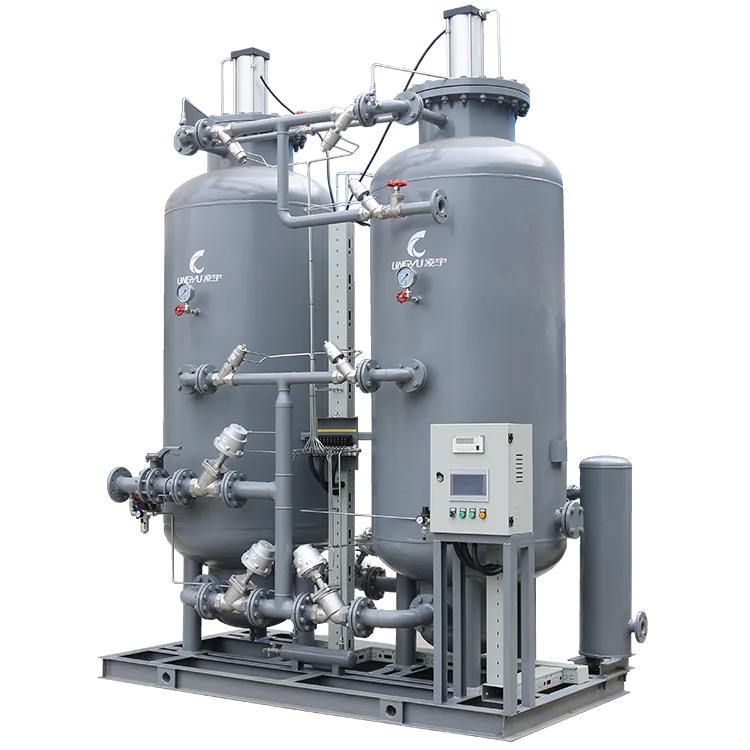

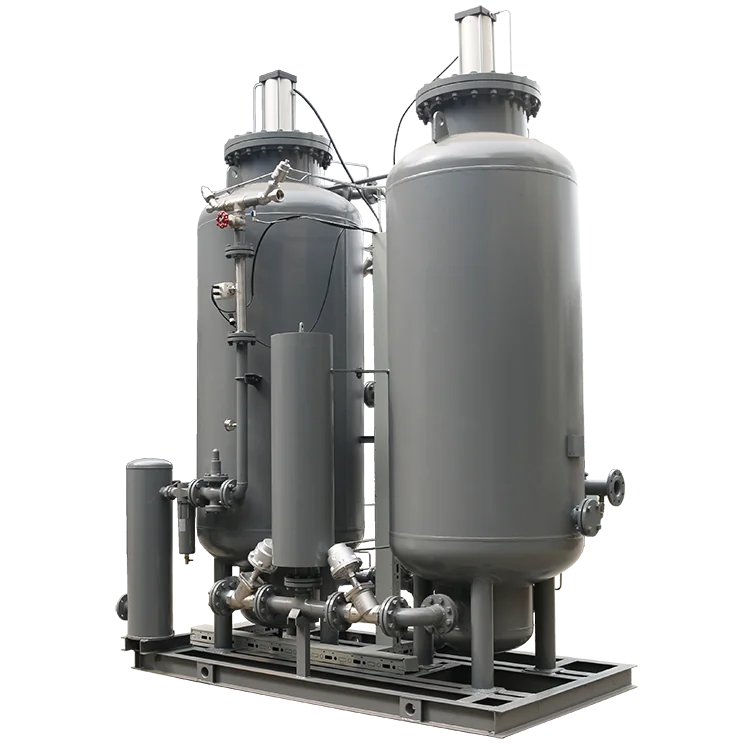

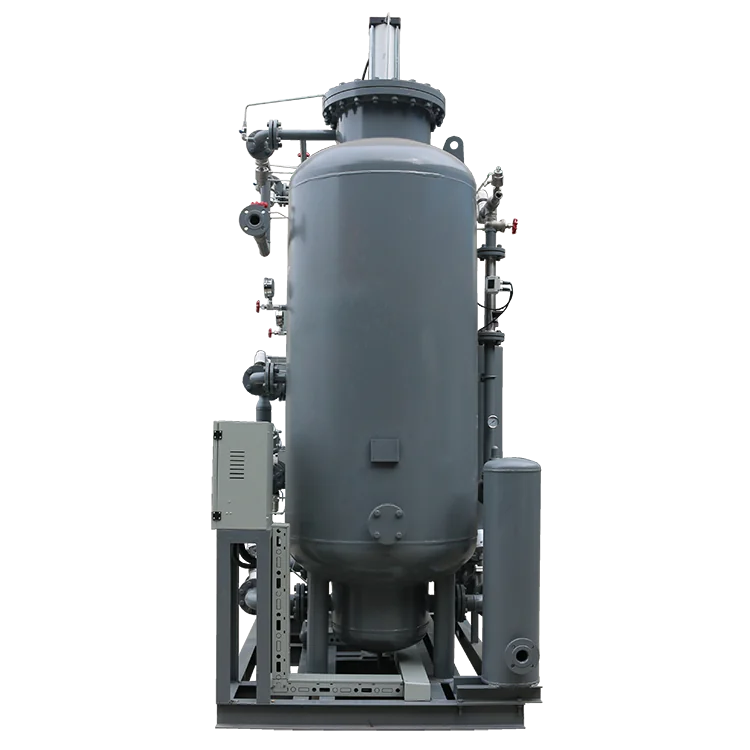

Generator nitrogen PSA (Pressure Swing Adsorption – Adsorpsi Ayun Tekanan) bekerja dengan dua bejana bertekanan (menara adsorpsi) yang secara bergantian menjalani siklus adsorpsi dan regenerasi. Setiap menara diisi dengan Carbon Molecular Sieve (CMS), yaitu adsorben khusus yang secara selektif menyerap molekul oksigen dari udara bertekanan.
Udara bertekanan masuk ke Menara A, di mana molekul oksigen secara selektif diserap oleh CMS, sementara nitrogen melewati lapisan adsorben dan dikumpulkan sebagai gas produk. Ketika Menara A berada dalam siklus adsorpsi, Menara B secara bersamaan menjalani proses depresurisasi dan regenerasi. Selama regenerasi, oksigen yang sebelumnya telah diserap oleh CMS akan terdesorpsi dan dibuang ke atmosfer dengan bantuan sejumlah kecil gas purge nitrogen.
Ketika CMS di Menara A mencapai kapasitas adsorpsi yang telah ditentukan dan Menara B telah menyelesaikan proses regenerasi, sistem secara otomatis beralih mode operasi: Menara B mulai melakukan adsorpsi, sementara Menara A masuk ke tahap regenerasi. Kedua menara terus bergantian antara adsorpsi dan regenerasi di bawah kendali otomatis PLC, sehingga memastikan pasokan nitrogen secara kontinu dengan tingkat kemurnian sesuai spesifikasi.
Untuk memastikan kemurnian nitrogen yang stabil dan pengoperasian jangka panjang yang efisien, PSA Nitrogen Generator harus digunakan dalam kondisi yang direkomendasikan sebagai berikut:Suhu udara masuk: ≤ 40℃Tekanan udara masuk: 0,5–0,8 MPaKemurnian nitrogen: 98%Titik embun nitrogen: ≤ -40℃Suhu lingkungan: ≤ 40℃Siklus pergantian: 45–60 detikTegangan / frekuensi: 220V / 50HzTingkat kebisingan: ≤ 75 dBUntuk mendapatkan hasil pengoperasian yang optimal, generator harus disuplai dengan udara bertekanan yang bersih dan stabil. Sistem pra-perlakuan yang tepat, termasuk penyaringan udara dan pengeringan, sangat direkomendasikan untuk melindungi Carbon Molecular Sieve (CMS), menjaga kestabilan kemurnian nitrogen, serta memperpanjang masa pakai peralatan.
| Model | Produksi Nitrogen (m³/jam) | Ukuran Pipa Masuk | Ukuran Pipa Keluar | Dimensi Keseluruhan (T × L × P, mm) | Konsumsi Udara Efektif (m³/menit) |
|---|
| LYZD-A20 | 20 | DN20 | DN15 | 1500 × 850 × 500 | 0.66 |
| LYZD-A30 | 30 | DN20 | DN15 | 1800 × 900 × 600 | 1.00 |
| LYZD-A50 | 50 | DN20 | DN20 | 1900 × 1000 × 600 | 1.67 |
| LYZD-A70 | 70 | DN32 | DN25 | 2400 × 1150 × 700 | 2.33 |
| LYZD-A80 | 80 | DN32 | DN25 | 2400 × 1150 × 700 | 2.66 |
| LYZD-A100 | 100 | DN32 | DN32 | 2230 × 1700 × 800 | 3.33 |
| LYZD-A120 | 120 | DN40 | DN32 | 2600 × 1200 × 800 | 4.00 |
| LYZD-A140 | 140 | DN40 | DN32 | 2600 × 1400 × 900 | 4.66 |
| LYZD-A160 | 160 | DN50 | DN40 | 2600 × 1500 × 900 | 5.33 |
| LYZD-A180 | 180 | DN50 | DN40 | 2780 × 2150 × 900 | 6.00 |
| LYZD-A200 | 200 | DN50 | DN40 | 2750 × 1750 × 900 | 6.67 |
| LYZD-A250 | 250 | DN50 | DN50 | 2750 × 1900 × 1000 | 8.33 |
| LYZD-A300 | 300 | DN65 | DN50 | 2807 × 2100 × 1050 | 10.00 |
| LYZD-A350 | 350 | DN65 | DN50 | 2890 × 2200 × 1200 | 11.67 |
| LYZD-A400 | 400 | DN65 | DN65 | 2890 × 2200 × 1200 | 13.33 |
| LYZD-A450 | 450 | DN65 | DN65 | 2900 × 2500 × 1350 | 15.00 |
| LYZD-A500 | 500 | DN80 | DN80 | 2900 × 2500 × 1350 | 16.67 |
| LYZD-A550 | 550 | DN80 | DN80 | 2900 × 2500 × 1350 | 18.33 |
| LYZD-A600 | 600 | DN80 | DN80 | 2900 × 2500 × 1400 | 20.00 |
Catatan:
Data di atas didasarkan pada tekanan adsorpsi sebesar
0,8 MPa (tekanan gauge), suhu lingkungan
20℃, dan kelembapan relatif
80% sebagai kondisi desain. Data yang tercantum hanya sebagai referensi dan dapat berubah tanpa pemberitahuan sebelumnya.
PSA Nitrogen Generator banyak digunakan di berbagai industri yang membutuhkan pasokan nitrogen yang stabil, berkelanjutan, dan ekonomis.
Industri Pengemasan Makanan dan Minuman
Digunakan untuk proses
nitrogen flushing dan
modified atmosphere packaging (MAP) guna mengurangi oksidasi, menjaga kesegaran produk, serta memperpanjang masa simpan.
Industri Manufaktur Elektronik
Menyediakan nitrogen untuk proses penyolderan, perakitan, dan proses produksi komponen sensitif yang membutuhkan pengendalian oksidasi serta pasokan gas yang stabil.
Industri Farmasi
Sesuai digunakan untuk proses produksi, pengemasan, dan penyimpanan produk farmasi yang membutuhkan nitrogen yang bersih dan andal.
Industri Kimia
Digunakan untuk aplikasi
inerting,
blanketing,
purging, dan pencegahan oksidasi pada tangki, jaringan pipa, serta sistem proses industri.
Pengolahan Logam dan Pemotongan Laser
Menyediakan nitrogen untuk proses pemotongan laser, fabrikasi logam, dan aplikasi industri terkait yang membutuhkan kualitas pemotongan yang bersih serta pengurangan oksidasi.
Aplikasi Laboratorium dan Penelitian
Menyediakan sumber nitrogen di lokasi yang andal untuk instrumen laboratorium, sistem pengujian, dan lingkungan penelitian dengan kondisi terkontrol.
