Udara bertekanan bersuhu tinggi yang mengandung kelembapan dan minyak pertama-tama masuk ke pra-pendingin berpendingin air dan penukar panas udara-ke-udara, tempat udara bertekanan didinginkan terlebih dahulu untuk menurunkan suhunya. Selanjutnya, udara bertekanan melewati evaporator udara-ke-refrigeran, tempat udara didinginkan hingga mencapai titik embun 2–10°C.
Selama proses pendinginan, kelembapan, minyak, dan sebagian kotoran akan mengembun menjadi cairan dan dipisahkan dari udara bertekanan oleh separator gas-cair. Kondensat kemudian dibuang melalui katup pembuangan otomatis.
Terakhir, udara bertekanan yang telah kering melewati kembali penukar panas udara-ke-udara, tempat udara dipanaskan kembali hingga mendekati suhu lingkungan, sehingga menghasilkan udara bertekanan yang bersih dan kering untuk digunakan pada peralatan dan proses di tahap berikutnya.
Tekanan Udara Masuk: 4 – 10 bar
Suhu Udara Masuk: ≤ 45°C
Suhu Lingkungan: 5 – 45°C
Suhu Air Pendingin Masuk: ≤ 32°C
Aliran Air Pendingin: 300 – 350 L/menit
Catu Daya: 380V / 3Ph / 50Hz (dapat dikustomisasi)
Lingkungan Instalasi: lokasi dalam ruangan, bersih, dan berventilasi memadai
Rekomendasi Filter: pre-filter dan after-filter untuk perlindungan optimal.
| Model | Kapasitas Aliran Udara | Metode Pendinginan | Tekanan Maks Operasi | Titik Embun Tekanan | Jenis Refrigeran | Catu Daya | Ukuran Sambungan Air | Ukuran Sambungan Udara | Dimensi (L×W×H mm) | Berat Bersih (kg) |
|---|

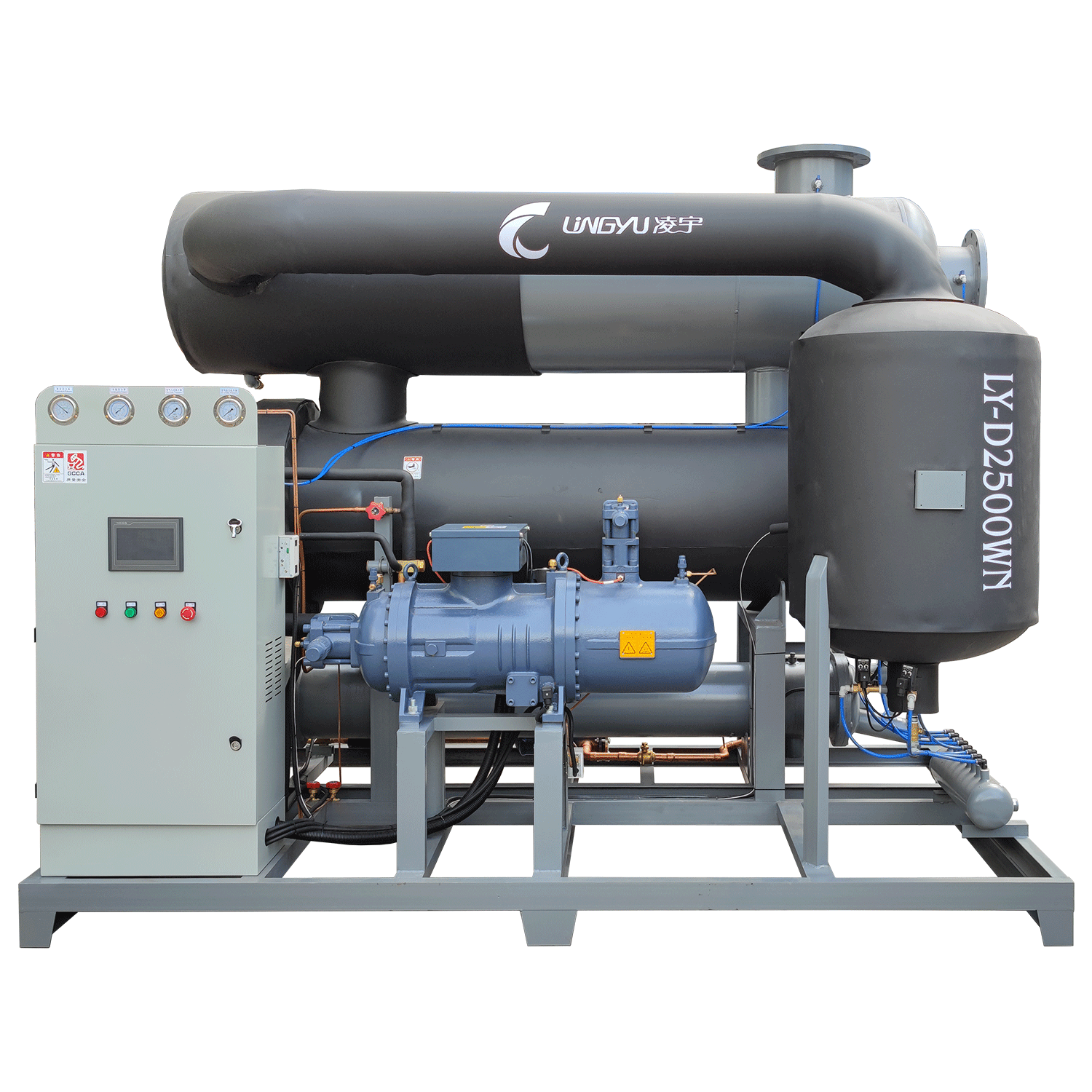

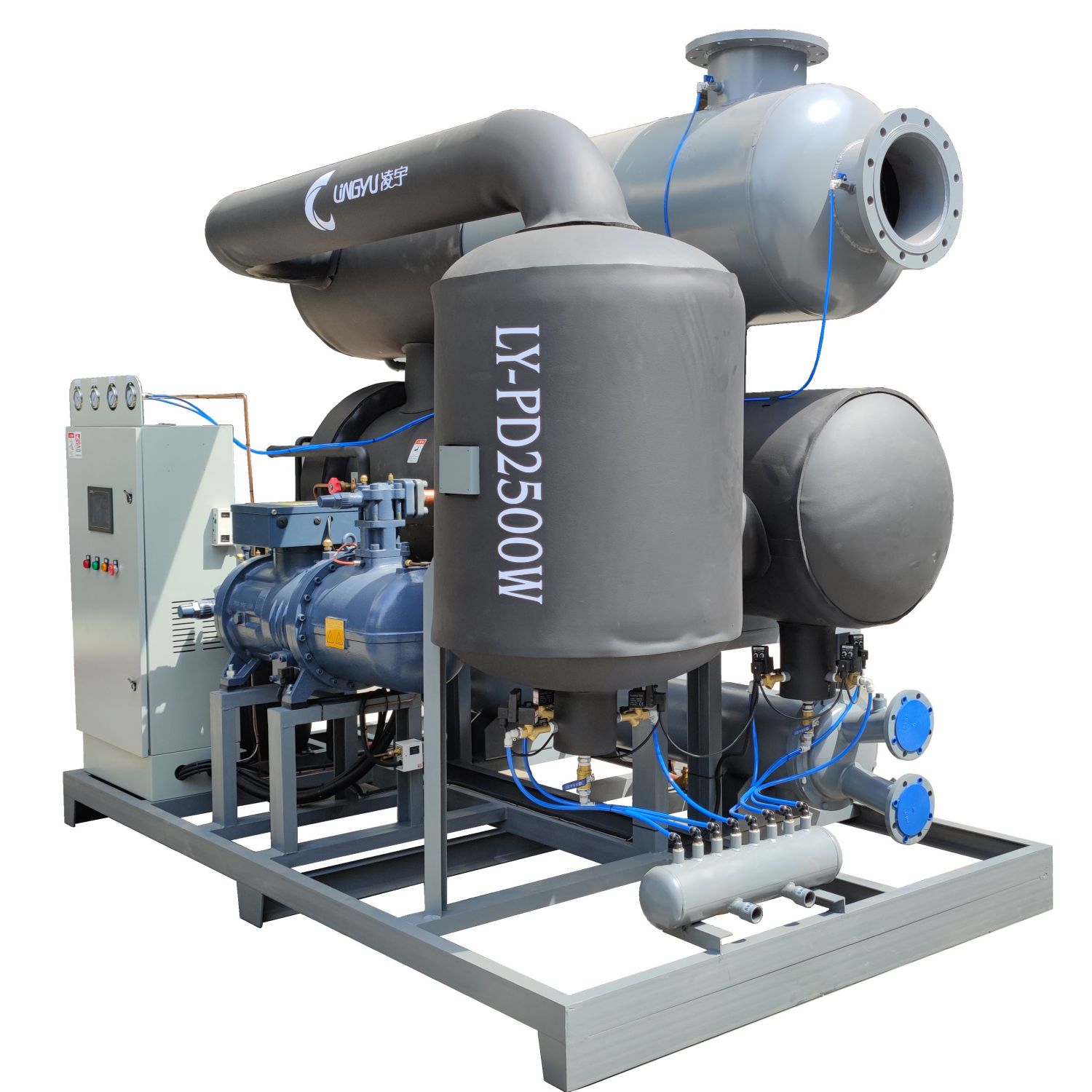

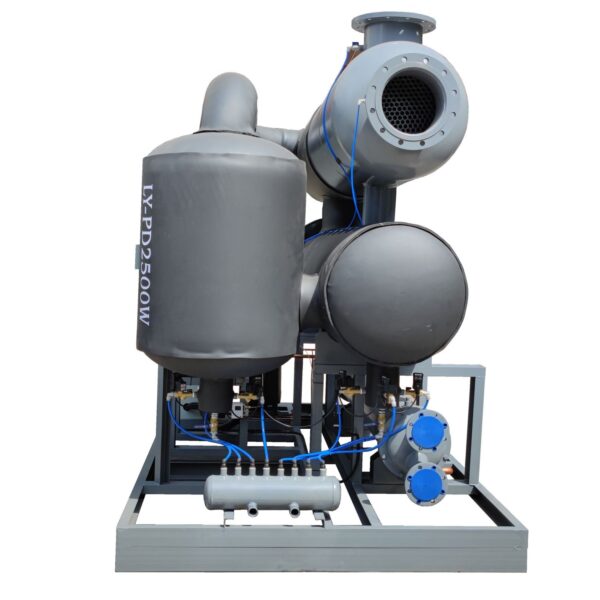

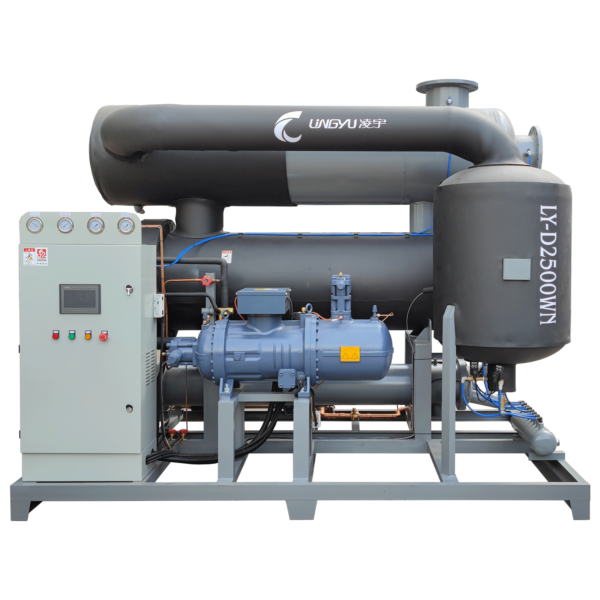

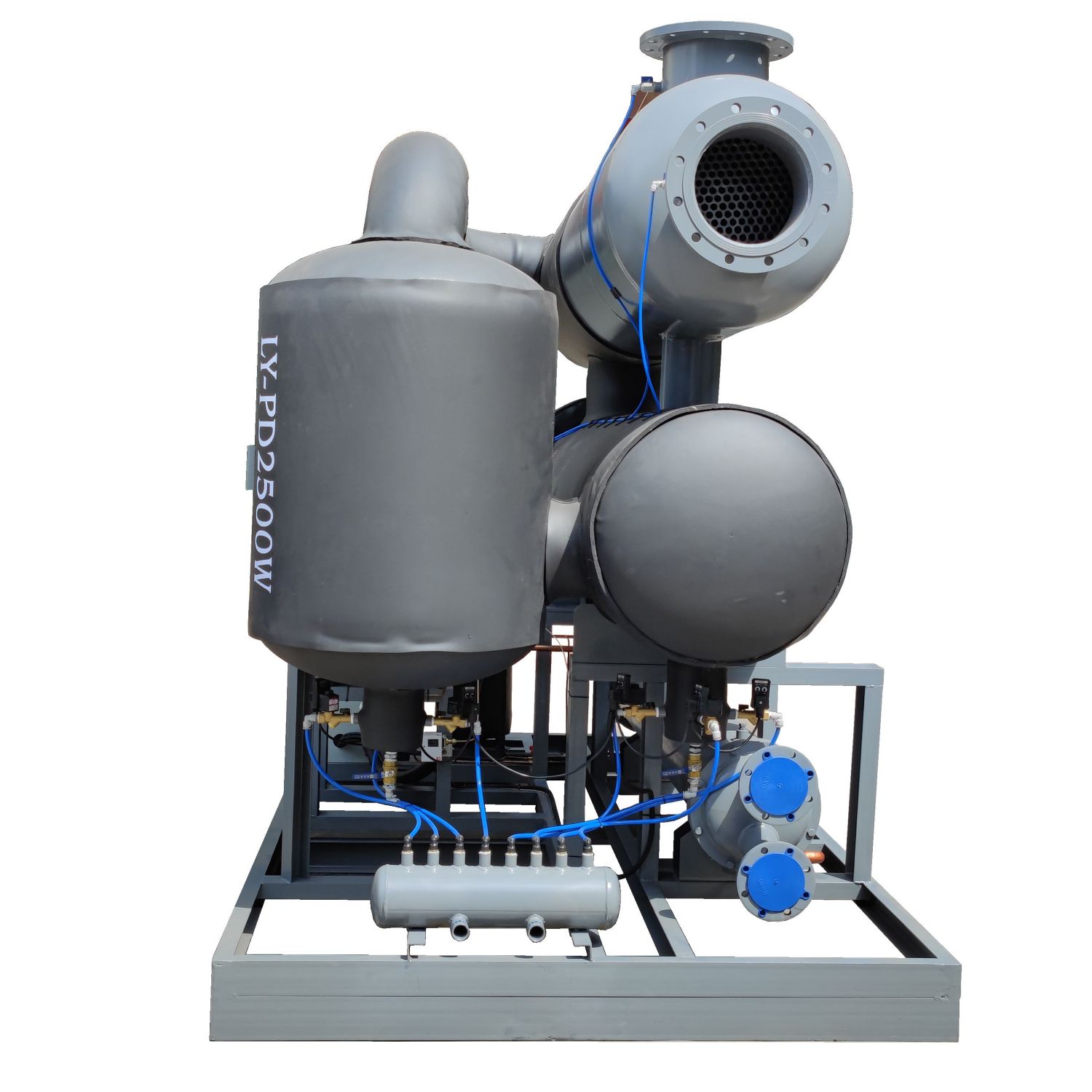

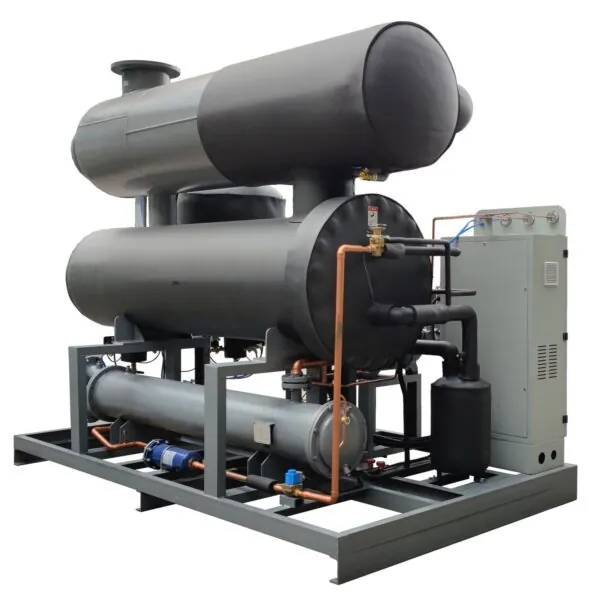

| 4238 CFM Refrigerated Air Dryer (Water Cooled) | 4238 CFM (~120 m³/menit) | Didinginkan Air | 10 bar | 2–10°C | R407C / R134a | 380V / 3Ph / 50Hz | 1½” BSP | 5″ Flanged | 2700 × 1600 × 2300 | 1050 |
Unit ini dirancang untuk kapasitas besar, penurunan tekanan rendah, operasi kontinu, dan kontrol kelembapan yang stabil pada sistem udara tekan industri skala pabrik.
Pabrik petrokimia
Cocok untuk jaringan udara tekan berkapasitas besar yang membutuhkan pengeringan stabil pada lingkungan proses berat dan temperatur operasional tinggi. Relevan untuk fasilitas yang menuntut utilitas udara kering secara kontinu.
Manufaktur farmasi
Sesuai untuk utilitas udara tekan yang membutuhkan udara bersih dan kering agar integritas proses, pengemasan, dan sistem presisi tetap terjaga. Sektor perangkat medis dan industri terkait juga termasuk prioritas dalam roadmap manufaktur Indonesia.
Produksi tekstil
Sangat cocok untuk proses pemintalan dan penenunan yang sensitif terhadap kelembapan, sehingga membantu menjaga stabilitas bahan, performa mesin, dan konsistensi hasil produksi. Tekstil termasuk sektor prioritas industri nasional.
Industri makanan dan minuman
Ideal untuk sistem udara tekan pada lini pengemasan dan pemrosesan yang memerlukan udara higienis dan kontrol kondensasi yang stabil. Sektor ini juga merupakan salah satu prioritas utama dalam Making Indonesia 4.0.
Pembuatan peralatan berat dan logam
Cocok untuk melindungi aktuator, alat pneumatik, dan jaringan udara tekan dari korosi serta gangguan akibat air pada operasi beban tinggi.
Stasiun udara terpusat seluruh pabrik
Sangat sesuai untuk fasilitas besar di Indonesia yang membutuhkan suplai udara tekan kering secara konsisten pada jaringan pusat, terutama di kawasan industri tropis dengan suhu tinggi dan kelembapan yang berubah-ubah. Dalam kondisi seperti ini, konfigurasi water cooled memberi stabilitas termal yang lebih baik untuk beban besar.
