Pressure Swing Adsorption (PSA) merupakan metode yang banyak digunakan untuk memproduksi nitrogen secara langsung dari compressed air.
Bagi fasilitas industri dengan kebutuhan nitrogen secara rutin, pressure swing adsorption nitrogen generation menyediakan alternatif on-site dibandingkan sepenuhnya bergantung pada tabung gas bertekanan atau pengiriman bulk liquid nitrogen. Teknologi ini dapat dikonfigurasi sesuai dengan berbagai kebutuhan nitrogen purity, laju aliran, dew point, dan kondisi operasi.
Rangkaian PSA Nitrogen Generator Lingyu mendukung nitrogen purity sekitar 95% hingga 99,999% dalam kondisi desain yang ditentukan.
Untuk konfigurasi peralatan yang tersedia, lihat rangkaian Nitrogen Generator Lingyu.

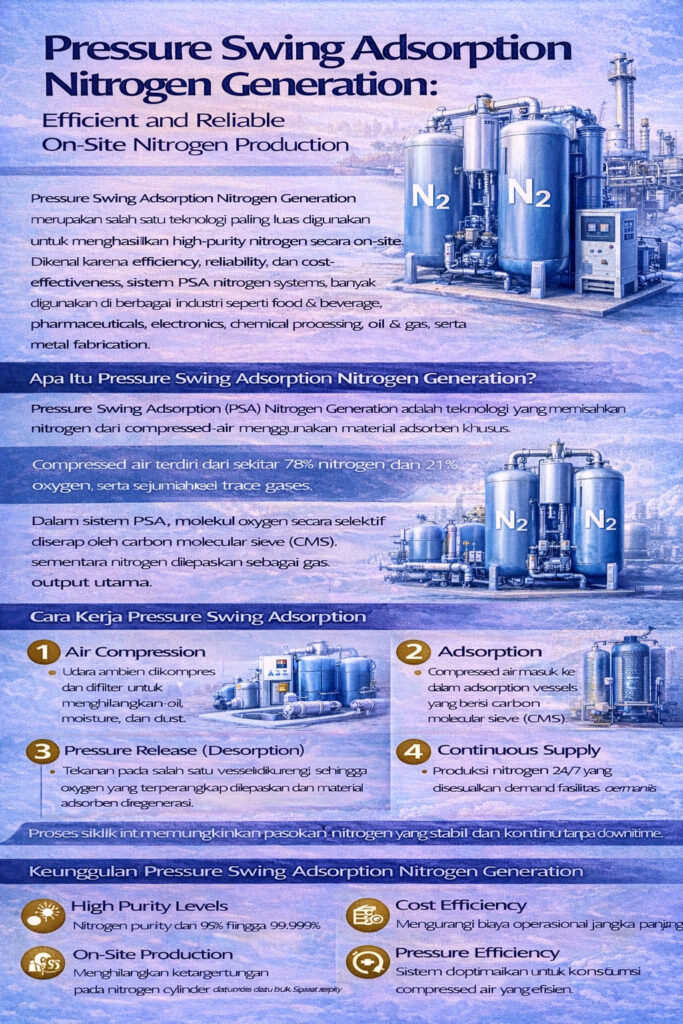

Apa Itu Pressure Swing Adsorption Nitrogen Generation?
Pressure Swing Adsorption nitrogen generation memisahkan nitrogen dari compressed air dengan memanfaatkan perbedaan karakteristik adsorpsi molekul gas pada kondisi tekanan yang berubah.
Dalam PSA system Lingyu, setiap bejana adsorpsi diisi dengan Carbon Molecular Sieve (CMS).
Ketika compressed air memasuki adsorption tower, molekul oksigen secara selektif diadsorpsi oleh CMS, sementara nitrogen melewati lapisan adsorben dan dikumpulkan sebagai gas produk.
Proses ini disebut “pressure swing” adsorption karena adsorben bekerja secara bergantian antara adsorpsi pada tekanan yang lebih tinggi dan regenerasi pada tekanan yang lebih rendah.
Proses tersebut memungkinkan CMS digunakan berulang kali tanpa harus terus-menerus diganti.
Cara Kerja PSA Nitrogen Generator
Sebuah PSA Nitrogen Generator beroperasi melalui siklus adsorption dan regeneration yang berulang.
1. Persiapan Compressed Air
Udara ambien terlebih dahulu dikompresi dan diolah sebelum memasuki Nitrogen Generator.
Sistem tipikal dapat mencakup air compressor, air receiver, dryer, beberapa tahap filtration, dan buffer equipment.
Kualitas udara sangat penting karena kelembapan, minyak, dan partikel dapat memengaruhi CMS, pneumatic valve, instrumentasi, serta performa sistem dalam jangka panjang.
Jika diperlukan, precision compressed air filter dapat menjadi bagian dari sistem pretreatment.
2. Adsorpsi Oksigen
Compressed air yang telah diolah memasuki salah satu adsorption tower.
Carbon Molecular Sieve secara selektif mengadsorpsi molekul oksigen, sementara nitrogen melewati lapisan adsorben dan dikumpulkan sebagai gas produk.
3. Depressurization dan Regeneration
Ketika satu tower memproduksi nitrogen, tower kedua mengalami penurunan tekanan.
Oksigen yang sebelumnya diadsorpsi oleh CMS dilepaskan dan dibuang, sehingga adsorben dapat beregenerasi untuk siklus berikutnya.
4. Automatic Tower Switching
Ketika tower yang aktif mencapai kondisi adsorpsi yang telah ditentukan, sistem secara otomatis menukar fungsi operasinya.
Tower yang telah diregenerasi mulai melakukan adsorpsi, sementara tower lainnya memasuki proses regenerasi.
PSA system Lingyu menggunakan automatic PLC control untuk mengoperasikan kedua tower secara bergantian dan kontinu, sehingga produksi nitrogen dapat dipertahankan pada purity yang ditentukan.
Untuk penjelasan lebih terperinci mengenai mekanisme adsorpsi, lihat how PSA nitrogen generation works and why it uses CMS.
Peralatan Apa Saja yang Terdapat dalam PSA Nitrogen System?
Sebuah PSA system yang lengkap mencakup lebih dari sekadar adsorption tower.
Konfigurasi sistem dalam katalog Lingyu mencakup:
- Air compressor
- Air receiver tank
- Refrigerated air dryer
- Buffer tank
- Nitrogen Generator
- Nitrogen buffer tank
- Pressure-reducing equipment
- Nitrogen/oxygen analyzer
- Off-specification nitrogen outlet
- Final nitrogen supply control
Hal ini penting karena performa nitrogen system bergantung pada keseluruhan rangkaian compressed-air dan gas treatment.
Generator dengan kapasitas yang tepat tetapi terhubung dengan compressed air yang tidak diolah dengan baik tetap dapat mengalami masalah keandalan atau kualitas gas.
Nitrogen Purity: 95% hingga 99,999%
Salah satu keunggulan utama teknologi PSA adalah kemampuannya menghasilkan nitrogen pada berbagai tingkat purity.
Katalog Lingyu menetapkan rentang PSA nitrogen purity sekitar 95%–99,999%.
Tabel produk juga mencakup konfigurasi untuk nitrogen 99%, 99,5%, 99,9%, dan 99,99%.
Namun, purity yang lebih tinggi tidak selalu berarti lebih baik.
Purity yang tepat bergantung pada konsentrasi oksigen maksimum yang dapat diterima dalam proses.
Sebagai contoh, aplikasi blanketing dapat memiliki persyaratan yang berbeda dari proses yang melibatkan electronics, pharmaceutical materials, atau precision manufacturing.
Menentukan purity yang lebih tinggi dari kebutuhan dapat memengaruhi output nitrogen, kebutuhan compressed air, dan biaya operasional.
Bagaimana Jika Proses Membutuhkan Nitrogen ≥99,999%?
Beberapa aplikasi membutuhkan residual oxygen yang sangat rendah.
Untuk kebutuhan tersebut, katalog Lingyu mencakup carbon-based deoxygenation purification system yang dirancang untuk memurnikan lebih lanjut nitrogen PSA sekitar 99,9% hingga mencapai ≥99,999%.
Katalog tersebut menetapkan penurunan residual oxygen hingga tingkat ppm yang sangat rendah, kemudian dilanjutkan dengan penghilangan CO₂ dan kelembapan serta precision filtration.
Jenis downstream purification ini sebaiknya dipilih ketika proses benar-benar membutuhkannya, bukan secara otomatis ditambahkan pada setiap instalasi PSA.
Pembaca yang secara khusus membutuhkan kualitas gas sangat tinggi juga dapat melihat high-purity nitrogen generator guide.
Flow Rate dan Capacity
Nitrogen purity hanyalah salah satu bagian dari pemilihan PSA system.
Generator juga harus mampu menyediakan nitrogen dalam jumlah yang cukup untuk memenuhi kebutuhan proses rata-rata maupun kebutuhan puncak.
Perhitungan kapasitas harus mempertimbangkan faktor-faktor seperti:
- Konsumsi nitrogen rata-rata
- Peak flow
- Jumlah pengguna secara bersamaan
- Shift produksi
- Batch demand
- Kapasitas cadangan yang diperlukan
- Rencana ekspansi di masa mendatang
Data produk dalam katalog Lingyu menunjukkan bahwa kapasitas produksi nitrogen dan konsumsi efektif compressed air berbeda berdasarkan model dan konfigurasi purity. Sebagai contoh, tabel mencantumkan produksi nitrogen dan konsumsi udara secara bersamaan, bukan memperlakukan ukuran generator sebagai angka yang berdiri sendiri.
Oleh karena itu, dua PSA Nitrogen Generator harus dibandingkan pada tingkat nitrogen purity dan kondisi operasi yang sama.
Compressed-Air Consumption dan Energy Efficiency
Compressed air merupakan salah satu input operasional utama dalam PSA nitrogen generation.
Artinya, total biaya energi tidak hanya dipengaruhi oleh Nitrogen Generator, tetapi juga oleh compressor dan air-treatment equipment.
Desain PSA Lingyu menggunakan optimized unequal-pressure equalization process. Menurut katalog, proses ini meningkatkan efisiensi nitrogen recovery dan secara tidak langsung mengurangi konsumsi energi secara keseluruhan sekitar 5%.
Dalam mengevaluasi efisiensi, pembeli perlu membandingkan:
- Nitrogen purity
- Laju produksi nitrogen
- Konsumsi efektif compressed air
- Daya compressor
- Kerugian pada dryer dan filtration
- Jam operasi
Metrik yang berguna bukan sekadar “generator power”, tetapi total energi yang diperlukan untuk menghasilkan volume nitrogen yang dibutuhkan pada purity yang ditentukan.
Inlet Air, Dew Point, dan Kondisi Operasi
Katalog PSA Lingyu mencantumkan parameter operasi berikut:
- Inlet air temperature: ≤40°C
- Inlet air pressure: 0,5–0,8 MPa
- Nitrogen purity: 95%–99,999%
- Nitrogen dew point: ≤−40°C
- Ambient temperature: ≤40°C
- Switching cycle: 45–60 detik
Nilai tersebut menggambarkan kondisi operasi PSA yang dinyatakan oleh produsen dan tidak boleh dianggap sebagai spesifikasi universal untuk setiap PSA Nitrogen Generator di pasaran.
Tekanan nitrogen yang dibutuhkan oleh peralatan produksi downstream juga harus dibedakan dari tekanan inlet compressed air pada generator.
Automatic Control dan Gas-Quality Monitoring
Operasi PSA modern sangat bergantung pada automatic sequencing.
Sistem Lingyu menyediakan automatic start/stop dan pergantian siklus operasi, dengan pneumatic valve yang dikendalikan oleh PLC.
Nitrogen purity dan laju aliran dipantau secara kontinu secara online.
Digital touchscreen menampilkan informasi utama yang mencakup:
- Tekanan
- Nitrogen purity
- Laju aliran
- Status operasi sistem
Jika nitrogen purity turun di bawah nilai yang ditentukan, sistem akan mengaktifkan alarm. Jika kondisi di luar spesifikasi berlanjut selama periode yang telah ditetapkan, sistem dapat melakukan shutdown secara otomatis untuk perlindungan.
Fitur-fitur ini penting ketika proses produksi downstream bergantung pada kualitas gas yang stabil.
CMS Compaction dan Keandalan Jangka Panjang
Carbon Molecular Sieve merupakan komponen penting dalam PSA nitrogen generation.
Pergerakan lapisan adsorben selama siklus yang berulang dapat memengaruhi kepadatan packing seiring waktu.
Oleh karena itu, desain PSA Lingyu dilengkapi automatic CMS compaction device yang ditujukan untuk mempertahankan kepadatan packing yang tepat dan membantu mengurangi pulverization CMS akibat pergerakan lapisan adsorben.
Keandalan jangka panjang juga bergantung pada maintenance seluruh sistem, termasuk filter, drain, dryer, pneumatic valve, analyzer, dan komponen kontrol.
Di Mana PSA Nitrogen Generation Digunakan?
Teknologi PSA nitrogen generation dapat dikonfigurasi untuk berbagai proses industri.
Dalam food and beverage industry, nitrogen dapat mendukung packaging, flushing, dan blanketing ketika pengendalian oksigen menjadi hal yang penting. Lingyu menyediakan food and beverage applications khusus untuk sektor ini.
Dalam chemical dan petrochemical processing, nitrogen dapat digunakan untuk tank blanketing, purging, inerting, serta operasi transfer tertentu. Informasi lebih lanjut tersedia melalui chemical processing applications.
Dalam electronics dan precision manufacturing, nitrogen dapat membantu menciptakan kondisi proses dengan kadar oksigen rendah yang terkendali. Pembaca di sektor ini dapat merujuk pada electronics and precision manufacturing solutions.
PSA system juga dapat digunakan dalam pharmaceutical, oil and gas, semiconductor, metal fabrication, dan proses industri lainnya yang membutuhkan kualitas serta ketersediaan nitrogen yang terkendali.
PSA Dibandingkan dengan Metode Suplai Nitrogen Lainnya
Metode suplai nitrogen yang berbeda memiliki karakteristik investasi, operasional, penyimpanan, dan logistik yang berbeda.
Bagi fasilitas industri yang mempertimbangkan PSA, perbandingan yang relevan adalah antara on-site nitrogen generation dan nitrogen yang dikirim dari pemasok eksternal.
On-site PSA dapat mengurangi ketergantungan pada jadwal pengiriman cylinder atau bulk gas serta memberikan kontrol langsung terhadap produksi.
Namun, total keekonomiannya bergantung pada:
- Kebutuhan nitrogen
- Purity yang diperlukan
- Harga listrik
- Efisiensi compressor
- Jam operasi tahunan
- Persyaratan pretreatment
- Maintenance
- Biaya delivered gas setempat
Untuk kerangka perbandingan finansial yang lebih terperinci, lihat nitrogen generator cost and ROI guide.
Cara Memilih PSA Nitrogen Generator
Sebelum memilih sistem, pembeli harus terlebih dahulu menentukan kebutuhan proses.
Parameter terpenting mencakup nitrogen purity atau kadar oksigen yang diperbolehkan, laju aliran rata-rata dan puncak, tekanan yang diperlukan pada titik penggunaan, dew point, kapasitas compressed air, kualitas udara, jadwal produksi, kondisi instalasi, serta rencana ekspansi di masa mendatang.
Parameter tersebut kemudian harus digunakan untuk menentukan kapasitas air compressor, pretreatment equipment, PSA Nitrogen Generator, nitrogen buffer storage, control system, dan downstream distribution system secara terpadu.
Untuk proses pemilihan yang lebih terperinci, lihat PSA nitrogen generator selection guide.
Kesimpulan
Pressure swing adsorption nitrogen generation menyediakan metode praktis untuk memproduksi nitrogen secara langsung dari compressed air untuk penggunaan industri.
Efektivitasnya berasal dari proses adsorption dan regeneration berulang pada Carbon Molecular Sieve di dalam dua tower yang beroperasi secara bergantian, dikombinasikan dengan automatic control, compressed-air treatment, gas-quality monitoring, serta sistem penyimpanan dan distribusi dengan kapasitas yang tepat.
PSA system yang tepat tidak boleh dipilih hanya berdasarkan purity.
Nitrogen purity, laju aliran, konsumsi compressed air, tekanan, dew point, pretreatment, monitoring, dan biaya operasional perlu dipertimbangkan secara menyeluruh.
Ketika parameter tersebut disesuaikan secara tepat dengan kebutuhan proses, PSA dapat menyediakan suplai nitrogen on-site yang stabil dan terkendali untuk berbagai aplikasi industri.
