Nitrogen banyak digunakan dalam industri modern untuk menciptakan lingkungan berkadar oksigen rendah yang terkendali, melindungi material sensitif, mendukung proses produksi, dan menjaga kualitas produk.
Aplikasinya mencakup food packaging, pharmaceutical production, electronics manufacturing, chemical processing, hingga metal fabrication. Secara tradisional, banyak fasilitas bergantung pada nitrogen cylinder atau pengiriman bulk liquid nitrogen.
Untuk fasilitas dengan kebutuhan nitrogen yang rutin, Nitrogen Generation Unit memungkinkan nitrogen diproduksi langsung di lokasi dari compressed air.
Sistem dapat dikonfigurasi sesuai kebutuhan:
Nitrogen purity- Aliran nitrogen
- Tekanan
- Kondisi proses
- Kapasitas produksi
Dengan pendekatan ini, fasilitas memperoleh kontrol yang lebih baik terhadap ketersediaan nitrogen dan kondisi operasi dibandingkan hanya bergantung pada pasokan gas dari luar.

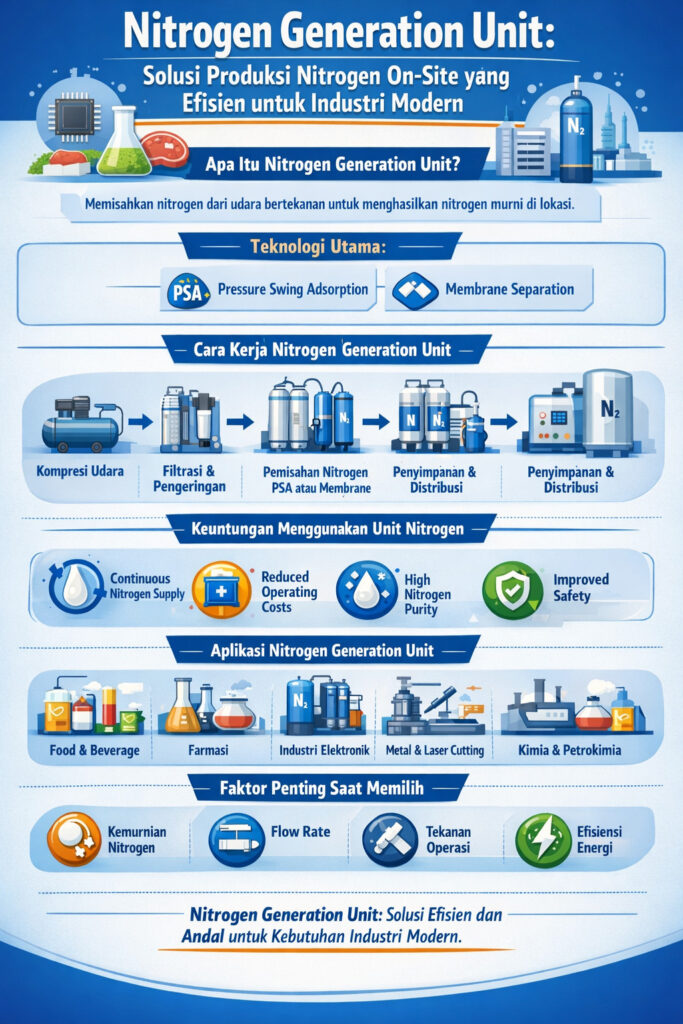

Apa Itu Nitrogen Generation Unit?
Nitrogen generation unit adalah sistem on-site yang menghasilkan nitrogen dari compressed air kemudian memasoknya ke proses industri.
Alih-alih menyimpan seluruh kebutuhan nitrogen dalam cylinder atau sepenuhnya bergantung pada jadwal pengiriman bulk gas, fasilitas dapat menghasilkan nitrogen sebagai bagian dari sistem utilitasnya sendiri.
Bergantung pada desain instalasi, sistem lengkap dapat mencakup:
- Air compressor
- Air receiver
- Compressed-air dryer
- Peralatan filtrasi
PSA nitrogen generator- Nitrogen buffer tank
- Nitrogen atau oxygen analyzer
- Peralatan pengatur tekanan
- Penanganan
off-spec gas - Jaringan distribusi di sisi hilir
Konfigurasi aktual bergantung pada nitrogen demand, utilitas yang tersedia, kualitas gas yang dibutuhkan, dan kondisi di point of use.
Karena itu, nitrogen generator harus dipandang sebagai bagian dari satu sistem lengkap.
Kapasitas dan kualitas compressed air, air treatment, nitrogen storage, monitoring, serta distribusi dapat memengaruhi kinerja keseluruhan.
Bagaimana PSA Nitrogen Generation Unit Bekerja?
Lingyu menggunakan teknologi Pressure Swing Adsorption (PSA).
PSA nitrogen generator menggunakan dua adsorption tower yang berisi Carbon Molecular Sieve (CMS).
Compressed air yang telah dikondisikan masuk ke salah satu tower. Oxygen lebih dahulu diadsorpsi oleh CMS, sedangkan nitrogen melewati adsorption bed sebagai gas produk.
Ketika satu tower menjalankan adsorption, tower lainnya mengalami depressurization dan regeneration.
Kedua tower kemudian bergantian secara otomatis sehingga produksi nitrogen dapat berlangsung secara kontinu.
Bergantung pada konfigurasi, sistem kontrol dapat mencakup:
- Pemantauan
nitrogen purity - Pemantauan aliran
- Alarm
- Penanganan
off-spec gas
Untuk penjelasan prinsip pemisahan yang lebih rinci, lihat cara kerja PSA nitrogen generator.
Tahapan Utama Produksi Nitrogen On-Site
Nitrogen generation system sebaiknya dipahami sebagai beberapa tahap yang saling terhubung, bukan satu peralatan tunggal.
1. Compressed-Air Generation
Proses dimulai dari udara atmosfer yang dikompresi untuk menyediakan feed gas bagi PSA generator.
Compressor harus menyediakan tekanan dan volume udara yang memadai untuk nitrogen purity dan kapasitas produksi yang dipilih.
Jika nitrogen generation unit ditambahkan ke fasilitas yang sudah beroperasi, kapasitas compressor yang tersedia harus diperiksa terhadap tambahan compressed-air demand dari sistem nitrogen.
2. Compressed-Air Treatment
Compressed air harus diolah dengan benar sebelum memasuki PSA adsorption system.
Moisture, oil, dan kontaminasi partikel dapat memengaruhi filter, valve, instrumentasi, piping, dan CMS adsorption bed.
Bergantung pada kondisi udara masuk, pretreatment dapat mencakup:
- Condensate removal
- Compressed-air drying
- Pre-filtration
- Oil-removal filtration
- Fine particulate filtration
Jika diperlukan, precision compressed air filter Lingyu dapat menjadi bagian dari upstream treatment system.
3. PSA Nitrogen Separation
Compressed air yang telah dikondisikan masuk ke PSA adsorption tower.
Oxygen lebih dahulu diadsorpsi oleh Carbon Molecular Sieve, sedangkan aliran gas yang kaya nitrogen melewati adsorption bed.
Siklus adsorption dan regeneration yang bergantian memungkinkan unit mempertahankan produksi nitrogen secara kontinu.
4. Nitrogen Buffer Storage
Nitrogen yang telah dihasilkan dapat dialirkan ke buffer atau receiver tank.
Buffer storage dapat membantu:
- Menstabilkan supply pressure
- Menangani perbedaan jangka pendek antara production rate generator dan nitrogen demand di sisi hilir
Namun, ukuran storage harus ditentukan dengan benar.
Buffer tank harus melengkapi kapasitas generator, bukan menutupi generator yang secara mendasar terlalu kecil.
5. Gas Monitoring dan Distribution
Gas nitrogen dapat dipantau sebelum dialirkan ke proses di sisi hilir.
Bergantung pada desain sistem, parameter yang dipantau dapat mencakup:
Nitrogen purityatauresidual oxygen- Aliran
- Tekanan
- Status operasi
Nitrogen kemudian disalurkan melalui jaringan distribusi menuju point of use.
Nitrogen Purity: Lebih Tinggi Tidak Selalu Lebih Baik
Salah satu spesifikasi utama nitrogen generation unit adalah nitrogen purity.
Rangkaian PSA nitrogen generator Lingyu mendukung berbagai kebutuhan purity, termasuk aplikasi industri dengan high-purity nitrogen.
Namun, purity tertinggi tidak otomatis menjadi pilihan terbaik untuk setiap proses.
Nitrogen purity sebaiknya ditentukan berdasarkan maximum allowable residual oxygen pada aplikasi aktual.
Peningkatan purity dapat memengaruhi:
- Nitrogen recovery
- Kapasitas produksi yang tersedia
- Konsumsi compressed air
- Ukuran generator
- Biaya operasi
Karena itu, nitrogen purity harus dievaluasi bersama flow, pressure, compressed-air demand, dan kebutuhan proses, bukan dibandingkan sebagai angka yang berdiri sendiri.
Flow Rate dan Kapasitas
Nitrogen generation unit harus menghasilkan gas dalam jumlah yang memadai untuk proses produksi aktual.
Kapasitas sistem perlu dihitung berdasarkan:
- Konsumsi nitrogen rata-rata
- Peak nitrogen demand
- Jumlah pengguna nitrogen
- Operasi peralatan secara bersamaan
- Shift produksi
- Batch cycle
- Peak demand berdurasi pendek
- Rencana ekspansi
- Reserve capacity yang dibutuhkan
Fasilitas dengan konsumsi nitrogen kontinu dan stabil dapat membutuhkan konfigurasi berbeda dari fasilitas dengan beberapa mesin yang menggunakan nitrogen dalam volume besar secara intermittent.
Nitrogen purity juga harus dimasukkan dalam perhitungan kapasitas karena generator flow dan konsumsi compressed air dapat berubah sesuai purity yang dipilih.
Karena itu, ketika membandingkan peralatan, flow harus dibandingkan pada purity dan kondisi operasi yang setara.
Konsumsi Compressed Air dan Efisiensi Energi
Compressed air merupakan salah satu input operasi utama pada PSA nitrogen generation system.
Menilai hanya konsumsi listrik langsung dari nitrogen generator dapat memberikan gambaran yang tidak lengkap mengenai total energy use.
Sebagian konsumsi energi sistem berkaitan dengan:
- Produksi compressed air
- Pengolahan compressed air
- Pressure loss dalam sistem
- Pressure-boosting equipment jika diperlukan
Untuk membandingkan efisiensi secara lebih relevan, perlu dilihat berapa banyak compressed air yang dibutuhkan untuk menghasilkan volume nitrogen tertentu pada purity yang ditentukan.
Dua sistem dengan nitrogen output serupa dapat memiliki biaya operasi berbeda jika compressed-air consumption-nya berbeda.
Karena itu, parameter yang lebih bermakna bukan hanya harga pembelian peralatan, tetapi efisiensi keseluruhan nitrogen-production system pada kondisi operasi yang sebenarnya.
Untuk pembahasan biaya yang lebih luas, lihat Nitrogen Generator Cost dan ROI.
Pressure dan Nitrogen Dew Point
Nitrogen purity hanya merupakan salah satu bagian dari final gas specification.
Required nitrogen pressure harus sesuai dengan proses di sisi hilir, sedangkan nitrogen dew point dapat menjadi penting jika kelembapan perlu dikendalikan.
Untuk Lingyu PSA nitrogen generation system, parameter yang disebutkan dalam sumber mencakup:
- Inlet compressed-air pressure: sekitar 0,5–0,8 MPa
- Maximum inlet-air temperature: sekitar 40°C
- Nitrogen dew-point performance: sekitar −40°C atau lebih rendah pada kondisi operasi yang sesuai
Inlet-air pressure generator tidak boleh disamakan dengan final nitrogen pressure di point of use.
Jika proses membutuhkan pressure yang lebih tinggi di sisi hilir, sistem dapat memerlukan:
- Nitrogen storage tambahan
- Pressure-boosting equipment
- Peralatan pengatur tekanan
- Downstream piping dengan sizing yang sesuai
Dew point juga harus dipilih berdasarkan kebutuhan proses aktual, bukan sekadar menentukan gas sekering mungkin.
Automatic Monitoring dan Off-Spec Protection
Pengguna industri juga perlu mempertimbangkan bagaimana kualitas nitrogen dipantau selama operasi.
Bergantung pada konfigurasi, nitrogen generation system dapat mencakup:
- Pemantauan
nitrogen purity - Pemantauan
residual oxygen - Pemantauan nitrogen flow
- Pemantauan pressure
- Indikasi status operasi
- Alarm
- Penanganan
off-spec gas - Automatic operating controls
Fungsi tersebut membantu operator memastikan nitrogen tetap berada dalam kondisi proses yang dibutuhkan.
Jika proses di sisi hilir bergantung pada kualitas nitrogen tertentu, respons sistem terhadap off-spec gas harus dipertimbangkan sejak tahap pemilihan peralatan.
Monitoring dari nitrogen generator juga dapat diintegrasikan dengan process-control dan quality-management system fasilitas jika diperlukan.
Aplikasi Nitrogen Generation Units
PSA technology yang sama dapat dikonfigurasi untuk kebutuhan purity, flow, pressure, dan kondisi operasi yang berbeda.
Food and Beverage Processing
Nitrogen dapat digunakan untuk packaging, flushing, storage blanketing, dan beberapa aplikasi preservation ketika pengurangan paparan oksigen memberikan manfaat bagi proses.
Spesifikasi gas harus disesuaikan dengan produk, packaging system, target residual oxygen, production speed, dan persyaratan kualitas yang berlaku.
Pharmaceutical dan Biopharmaceutical Manufacturing
Nitrogen dapat digunakan untuk produksi tertentu, vessel blanketing, packaging, storage, dan laboratory application ketika dibutuhkan atmosfer dengan kadar oksigen rendah yang terkendali.
Setiap proses dapat memiliki kebutuhan berbeda terhadap purity, moisture, contamination control, dan monitoring.
Karena itu, nitrogen purity saja tidak boleh dianggap sebagai bukti bahwa suatu gas supply sesuai untuk setiap pharmaceutical process.
Electronics dan Precision Manufacturing
Nitrogen dapat digunakan pada electronics manufacturing ketika pengendalian oksigen memberikan manfaat pada proses produksi tertentu.
Kebutuhan dapat berbeda secara signifikan antar aplikasi sehingga purity harus ditentukan berdasarkan equipment dan process requirement aktual.
Metal Fabrication dan Laser Cutting
Nitrogen banyak digunakan sebagai assist gas pada beberapa proses laser cutting untuk mengurangi oksidasi pada cut edge.
Dalam aplikasi ini, nitrogen flow dan delivery pressure dapat sangat penting.
Nitrogen generation system harus dirancang berdasarkan laser equipment, jenis material, ketebalan, cutting parameters, dan production demand aktual.
Chemical dan Petrochemical Processing
Nitrogen dapat digunakan untuk tank blanketing, vessel purging, pipeline operation, dan proses lain yang membutuhkan pengendalian oxygen concentration.
Required purity, flow, pressure, dan prosedur operasi bergantung pada material serta proses yang digunakan.
Manfaat On-Site Nitrogen Generation Unit
Untuk fasilitas industri dengan kebutuhan nitrogen yang cukup rutin, on-site generation dapat memberikan beberapa manfaat praktis.
Potensi manfaat meliputi:
- Mengurangi ketergantungan pada external gas delivery
- Kontrol yang lebih baik terhadap ketersediaan nitrogen
- Mengurangi cylinder handling
- Mengurangi ketergantungan pada cylinder storage
- Produksi nitrogen sesuai kebutuhan operasi
- Konfigurasi sistem sesuai process requirement
- Visibilitas yang lebih baik terhadap produksi dan konsumsi nitrogen
Manfaat biaya operasi juga dapat diperoleh pada fasilitas dengan nitrogen demand yang cukup rutin.
Namun, economic evaluation harus mempertimbangkan:
- Listrik compressor
- Compressed-air treatment
- Generator maintenance
- Filter replacement
- Nitrogen storage
- Pressure boosting jika diperlukan
- Installation
- Annual operating hours
- Alternatif delivered gas
Perbandingan yang lebih relevan adalah lifecycle cost dari usable nitrogen di point of use.
Hal yang Perlu Dipertimbangkan Saat Memilih Nitrogen Generation Unit
Pemilihan sistem sebaiknya dimulai dari production requirement, bukan model generator.
Parameter utama meliputi:
- Required
nitrogen purity - Maximum allowable
residual oxygen - Average nitrogen flow
- Peak nitrogen flow
- Required point-of-use pressure
- Required
nitrogen dew point - Existing compressed-air pressure
- Existing compressed-air capacity
- Feed-air quality
- Jadwal operasi
- Kondisi instalasi
- Ruang yang tersedia
- Kebutuhan monitoring
- Future demand
Setelah parameter tersebut ditentukan, compressor, compressed-air treatment equipment, PSA generator, buffer storage, controls, dan distribution system dapat di-sizing sebagai satu solusi lengkap.
Pendekatan berbasis sistem membantu memastikan generator capacity, feed-air supply, gas quality, storage, dan kebutuhan point of use bekerja bersama dengan benar.
Maintenance dan Keandalan Jangka Panjang
Routine maintenance membantu mempertahankan produksi nitrogen yang stabil sepanjang masa operasi peralatan.
Bagian yang perlu diperhatikan dapat meliputi:
- Penggantian filter element
- Pemeriksaan drain
- Pemeriksaan pneumatic valve
- Calibration pada gas analyzer
- Compressed-air dryer maintenance
- Verifikasi pressure instrument
- Verifikasi flow instrument
- Kondisi CMS
- Pemeriksaan storage dan distribution equipment
Nitrogen generator dan upstream compressed-air treatment system sebaiknya dipelihara sebagai satu integrated utility.
Feed air yang lembap, mengandung oli, atau terkontaminasi dapat memengaruhi komponen di sisi hilir. Karena itu, menjaga kondisi air-treatment system merupakan bagian penting dari pemeliharaan nitrogen generator.
Kesimpulan
Nitrogen Generation Unit menyediakan solusi on-site untuk memasok nitrogen ke berbagai proses industri.
Sistem yang tepat bukan generator dengan purity tertinggi atau nominal capacity terbesar.
Faktor berikut harus dievaluasi bersama:
Nitrogen Purity → Residual Oxygen → Average & Peak Flow → Pressure → Nitrogen Dew Point → Compressed-Air Consumption → Feed-Air Quality → Monitoring → Storage → Operating Conditions
Untuk fasilitas dengan kebutuhan nitrogen rutin, PSA nitrogen generation system yang dipilih dengan benar dapat menyediakan pasokan gas yang stabil dan lebih mudah dikendalikan sebagai alternatif terhadap ketergantungan penuh pada delivered gas.
Sistem harus dirancang sebagai satu kesatuan:
Compressed-Air Generation → Air Treatment → PSA Nitrogen Separation → Buffer Storage → Monitoring → Distribution
Untuk melihat konfigurasi yang tersedia, kunjungi nitrogen generator Lingyu atau hubungi Lingyu dengan data purity, flow, pressure, dew point, kondisi compressed air, dan jadwal operasi.
