Lingyu 25/35/50 CFM Air-Cooled Refrigerated Air Dryers dirancang untuk sistem compressed air kecil hingga menengah yang membutuhkan penghilangan kelembapan yang andal, instalasi ringkas, dan pengoperasian yang sederhana.
Dryer berkapasitas lebih kecil ini dapat mendukung workshop, peralatan pneumatik, manufaktur ringan, peralatan laboratorium, dan aplikasi lain ketika refrigerated pressure dew point sudah mencukupi.
25/35/50 CFM Refrigerated Air Dryer harus dipilih berdasarkan actual airflow, operating pressure, inlet temperature, kondisi lingkungan, dan required outlet dew point, bukan hanya berdasarkan CFM rating.
How Does a Small Refrigerated Air Dryer Work?
Refrigerated air dryer menghilangkan kelembapan dengan mendinginkan compressed air hingga uap air terkondensasi.
Compressed air yang panas dan mengandung kelembapan terlebih dahulu didinginkan pada tahap pra-pendinginan sebelum memasuki refrigeration evaporator. Pendinginan lebih lanjut menyebabkan kelembapan, oil, dan sebagian impurities terkondensasi.
Liquid yang terbentuk dipisahkan dari compressed air dan dibuang melalui automatic drain. Udara yang telah dikeringkan kemudian dipanaskan kembali sebelum keluar dari dryer, sehingga membantu mengurangi kemungkinan condensation pada downstream piping.
Untuk teknologi AH Series air-cooled refrigerated drying Lingyu, pressure dew point (PDP) yang ditentukan adalah 2–10°C pada rated operating conditions.
Typical Operating Conditions
Principal operating conditions untuk AH Series air-cooled refrigerated dryers Lingyu meliputi:
| Parameter | Specification |
|---|---|
| Rated inlet pressure | 0.7 MPa |
| Operating pressure range | 0.6–1.0 MPa |
| Rated inlet temperature | 50°C |
| Maximum inlet temperature | ≤80°C |
| Pressure dew point | 2–10°C |
| Rated ambient temperature | 32°C |
| Ambient operating range | 2–45°C |
| Pressure drop | ≤0.025 MPa |
| Cooling method | Air-cooled |
| Installation | Indoor, pada level concrete floor |
| Recommended clearance | Minimal 1.5 m di sekitar unit |
Operating limits ini penting ketika memilih antara kapasitas 25, 35, dan 50 CFM.
How to Choose Between 25, 35 and 50 CFM
Model yang tepat tidak selalu merupakan model yang paling dekat dengan compressor nameplate output. Pemilihan harus berdasarkan maximum airflow yang benar-benar akan diterima dryer pada actual operating conditions.
25 CFM
Dryer 25 CFM sesuai untuk sistem compressed air yang lebih kecil ketika kebutuhan tetap berada dalam corrected capacity unit.
Typical uses dapat meliputi:
- Peralatan pneumatik kecil
- Light workshop tools
- Sistem otomasi ringkas
- Peralatan laboratorium tertentu
- Mesin produksi kecil
35 CFM
Konfigurasi 35 CFM memberikan kapasitas tambahan untuk sistem dengan kebutuhan sedang atau beberapa pneumatic consumers yang beroperasi secara bersamaan.
Model ini dapat sesuai untuk workshop dan light manufacturing systems ketika unit 25 CFM akan beroperasi terlalu dekat dengan maximum capacity.
50 CFM
Dryer 50 CFM lebih sesuai untuk small industrial systems dengan kebutuhan lebih tinggi atau aplikasi dengan peak airflow yang lebih besar.
Jangan secara otomatis memilih model terbesar demi tambahan “efficiency”. Oversizing yang berlebihan dapat menambah biaya peralatan tanpa memberikan manfaat operasi yang sebanding.
Account for Real Operating Conditions
Nominal dryer capacity biasanya dinyatakan pada operating conditions tertentu.
Actual capacity dapat berubah berdasarkan:
- Inlet temperature
- Operating pressure
- Ambient temperature
- Peak airflow
- Compressor operating pattern
Inlet atau ambient temperature yang lebih tinggi dapat meningkatkan beban pada refrigeration system.
Jika site conditions berbeda secara signifikan dari rated conditions, gunakan correction factors yang sesuai dan jangan hanya mengandalkan nominal CFM.
Installation Guidelines
Correct installation merupakan salah satu cara paling sederhana untuk meningkatkan reliability.

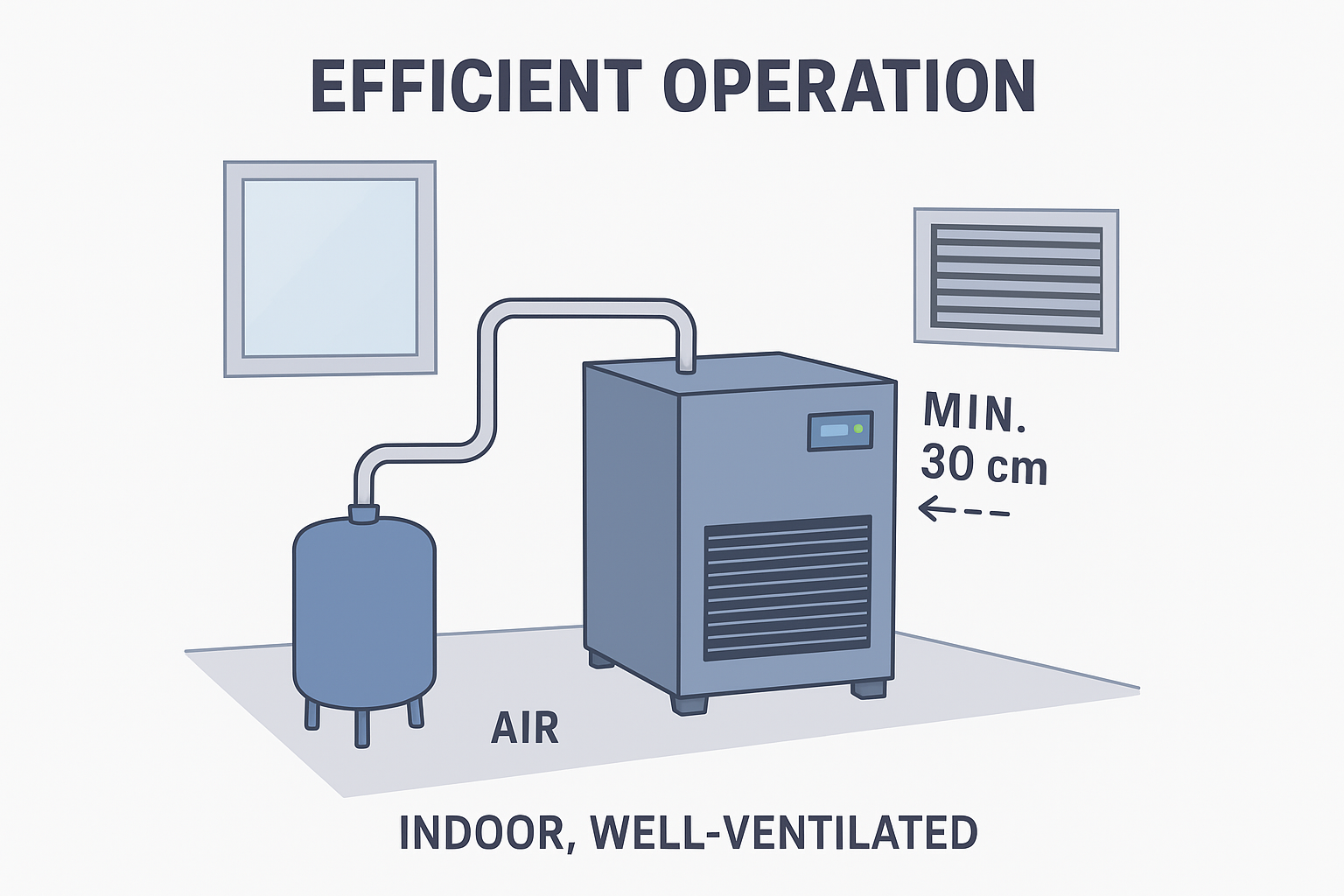

Install Indoors With Good Ventilation
Karena model ini menggunakan air-cooled configuration, condenser membuang heat ke lingkungan sekitar.
Pilih lokasi indoor yang bersih dan memiliki ventilasi baik agar hot condenser exhaust dapat keluar.
Hindari memasang dryer:
- Di bawah direct sunlight
- Tepat di samping sumber panas utama
- Di ruang tertutup
- Di area dengan dust atau oil mist berlebihan
Provide Adequate Clearance
Pertahankan sekitar 1.5 m di sekeliling dryer sesuai standard AH Series installation requirements.
Ruang yang memadai mendukung:
- Condenser airflow
- Heat rejection
- Maintenance access
- Condenser cleaning
- Electrical dan refrigeration servicing
Clearance yang lebih kecil seperti 30–50 cm tidak boleh diasumsikan memadai untuk setiap instalasi.
Install on a Level Surface
Tempatkan dryer pada level concrete floor.
Instalasi yang stabil membantu mempertahankan condensate drainage yang benar dan mengurangi vibration yang tidak diperlukan.
Keep Piping Restrictions Low
Compressed-air piping harus memiliki ukuran yang tepat dan ditata dengan sesedikit mungkin restrictions yang tidak diperlukan.
Excessive elbows, undersized pipe, restrictive valves, dan unnecessary reducers dapat meningkatkan pressure drop.
Should You Install an Air Receiver Before the Dryer?
Air receiver dapat berguna pada sistem dengan compressed-air demand yang intermittent atau berubah dengan cepat.
Bergantung pada lokasi dan system design, receiver dapat:
- Menyangga short demand peaks
- Membantu menstabilkan system pressure
- Menyediakan temporary compressed-air storage
- Mengurangi rapid airflow fluctuations melalui downstream equipment
Namun, receiver size dan placement harus ditentukan berdasarkan complete compressed-air system.
Menambahkan receiver tidak boleh diasumsikan otomatis mengurangi dryer atau compressor energy consumption.
Why Filtration Is Important
Refrigerated dryer terutama mengendalikan kelembapan. Dryer tidak menggantikan filtration untuk oil aerosols dan solid particles.
Precision compressed-air filter yang sesuai dapat dipasang berdasarkan required contamination level.
Upstream filtration dapat membantu melindungi dryer dari particles dan oil contamination, sedangkan downstream filtration dapat memberikan additional air-quality control untuk sensitive equipment.
Filtration grade dan sequence yang tepat harus ditentukan berdasarkan compressor dan final air-quality requirement.
Energy-Saving Operation Tips
Energy performance yang baik bergantung pada dryer dan keseluruhan compressed-air system.
Select the Correct Capacity
Pengoperasian secara terus-menerus di atas effective dryer capacity dapat mengurangi moisture-removal performance.
Pilih konfigurasi 25, 35, atau 50 CFM berdasarkan realistic peak demand dan applicable correction factors.
Keep the Condenser Clean
Dust dan contamination pada air-cooled condenser menghambat airflow dan mengurangi heat transfer.
Periksa condenser secara berkala dan bersihkan ketika diperlukan.
Cleaning frequency harus mengikuti environmental conditions dan bukan fixed interval. Dusty workshop mungkin membutuhkan perhatian jauh lebih sering dibandingkan clean equipment room.
Maintain Good Ventilation
Hindari hot condenser exhaust bersirkulasi kembali ke dryer.
AH Series memiliki rated ambient temperature 32°C dan operating range 2–45°C, sehingga menjaga room temperature dan airflow pada kondisi yang wajar membantu refrigeration system beroperasi dalam intended conditions.
Avoid Unnecessary System Pressure
Compressed-air pressure yang lebih tinggi umumnya meningkatkan compressor energy demand.
Operasikan compressed-air network pada pressure yang benar-benar dibutuhkan downstream equipment, dengan tetap berada dalam specified pressure range dryer.
Repair Air Leaks
Compressed-air leaks meningkatkan airflow yang harus ditangani compressor dan dryer.
Sistem yang tampaknya membutuhkan dryer lebih besar mungkin sebenarnya memiliki excessive leakage.
Automatic Drain Maintenance
Automatic drain membuang liquid condensate yang dipisahkan selama refrigeration drying.
Periksa secara berkala untuk memastikan:
- Condensate terbuang
- Drain tidak tersumbat
- Discharge piping tidak terhambat
- Valve berfungsi dengan benar
- Compressed air tidak terus-menerus bocor secara berlebihan
Drain yang mengalami malfunction merupakan salah satu penyebab umum munculnya air pada downstream meskipun refrigeration circuit beroperasi normal.
Maintenance Should Follow Actual Conditions
Fixed schedules seperti mengganti setiap filter setiap tiga bulan atau membersihkan setiap condenser setiap enam bulan mungkin tidak sesuai untuk semua instalasi.
Pendekatan yang lebih tepat menggabungkan periodic inspection dengan actual equipment condition.
Condenser
Periksa dust, oil deposits, lint, atau contamination lain yang menghambat airflow.
Filters
Pantau filter condition dan pressure drop. Ganti elements sesuai specified service requirements dan actual contamination load.
Drain
Periksa condensate discharge secara berkala, terutama pada sistem yang lembap atau beroperasi secara terus-menerus.
Electrical System
Periksa wiring, terminals, protection devices, dan electrical components untuk mendeteksi deterioration atau abnormal heating.
Refrigeration System
Jika refrigeration performance menurun, qualified personnel harus memeriksa operating pressures, temperatures, refrigerant condition, compressor operation, dan control components.
Refrigerant tidak seharusnya membutuhkan routine annual replacement dalam properly sealed system.
Why Is There Water in the Outlet Air?
Air pada downstream dapat disebabkan oleh beberapa kondisi.
Kemungkinan penyebab meliputi:
- Airflow melebihi dryer capacity
- Inlet temperature terlalu tinggi
- Ambient temperature terlalu tinggi
- Condenser kotor
- Condenser ventilation tidak memadai
- Automatic drain tersumbat
- Refrigeration performance menurun
- Dryer bypass terbuka atau bocor
- Downstream piping menghasilkan condensation
Periksa actual operating conditions sebelum mengasumsikan refrigeration system membutuhkan perbaikan.
What Causes a High Outlet Dew Point?
Jika outlet dew point mulai meningkat, periksa sistem dalam urutan yang logis:
- Periksa actual airflow.
- Ukur inlet temperature.
- Periksa ambient temperature.
- Periksa condenser cleanliness.
- Pastikan condenser fan beroperasi.
- Periksa condensate drainage.
- Verifikasi refrigeration operation.
Membandingkan data tersebut dengan normal operating data dapat membantu mengidentifikasi penurunan performance secara bertahap.
What If the Dryer Frosts?
Frosting tidak boleh secara otomatis dikaitkan dengan “excessive humidity”.
Kemungkinan penyebab dapat meliputi abnormal refrigeration conditions, insufficient compressed-air load, low-temperature conditions, control problems, atau system issues lainnya.
AH Series memiliki ambient operating range 2–45°C, sehingga tidak ada general requirement untuk mempertahankan ambient temperature pada atau di atas 5°C.
Persistent icing atau freezing harus diperiksa penyebabnya dan tidak hanya ditangani dengan mengubah room temperature.
What If Fan or Compressor Noise Increases?
Abnormal noise dapat berasal dari:
- Condenser fan
- Refrigeration compressor
- Loose panels
- Fasteners
- Bearings
- Vibration dari instalasi
- Mechanical components lainnya
Identifikasi sumbernya terlebih dahulu. Membersihkan condenser dan memeriksa installation dapat menyelesaikan sebagian masalah, tetapi persistent mechanical noise harus diperiksa oleh qualified service personnel.
Can You Replace or Recharge Refrigerant Yourself?
Pekerjaan refrigerant harus ditangani oleh appropriately qualified personnel dan sesuai applicable local requirements.
Sealed refrigeration circuit seharusnya tidak kehilangan refrigerant secara rutin.
Jika refrigerant charge rendah, pendekatan yang benar adalah menemukan dan memperbaiki penyebab kehilangan terlebih dahulu sebelum mengembalikan specified charge.
Typical Applications
Small-capacity refrigerated dryers dapat mendukung berbagai pengguna compressed air.
Automotive Workshops
Dalam automotive and general manufacturing, dry compressed air dapat mendukung pneumatic tools, controls, assembly equipment, dan workshop operations lainnya.
Laboratory Equipment
Untuk laboratory dan analytical equipment, moisture control dapat menjadi penting bagi pneumatic dan instrument air.
Required pressure dew point dan filtration level tetap harus diperiksa untuk setiap instrument dan tidak boleh diasumsikan bahwa refrigerated dryer sesuai untuk semua laboratory applications.

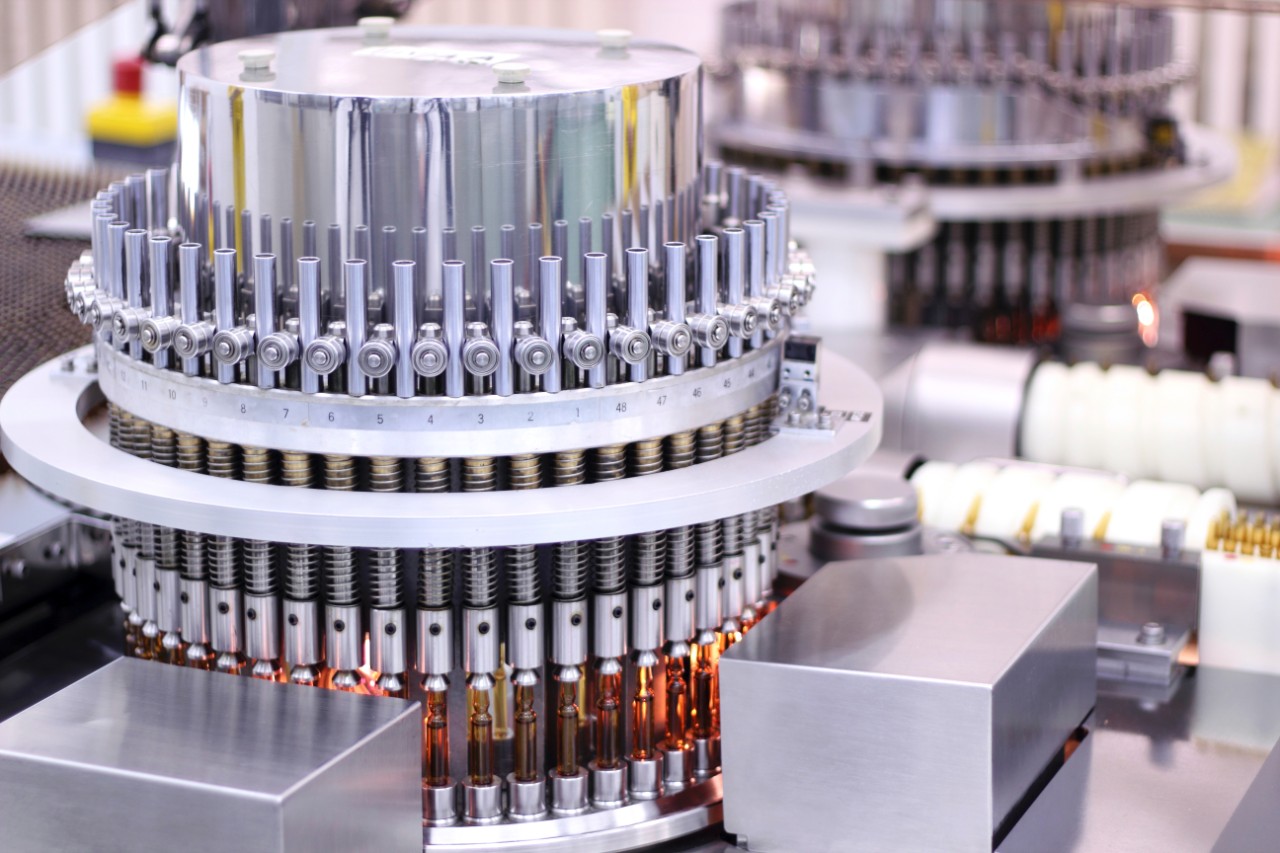

Packaging and Light Manufacturing
Pneumatic cylinders, valves, actuators, dan packaging machinery dapat memperoleh manfaat dari berkurangnya kelembapan dalam compressed-air network.
Dryer capacity harus dipilih berdasarkan combined peak demand dari equipment yang mungkin beroperasi secara bersamaan.
Wood and Paper Processing
Untuk wood dan paper applications, refrigerated drying dapat membantu melindungi pneumatic controls dan production equipment dari masalah yang berkaitan dengan condensed moisture.
Untuk kebutuhan industri terkait, Lingyu juga menyediakan solusi bagi pulp, paper, and packaging.

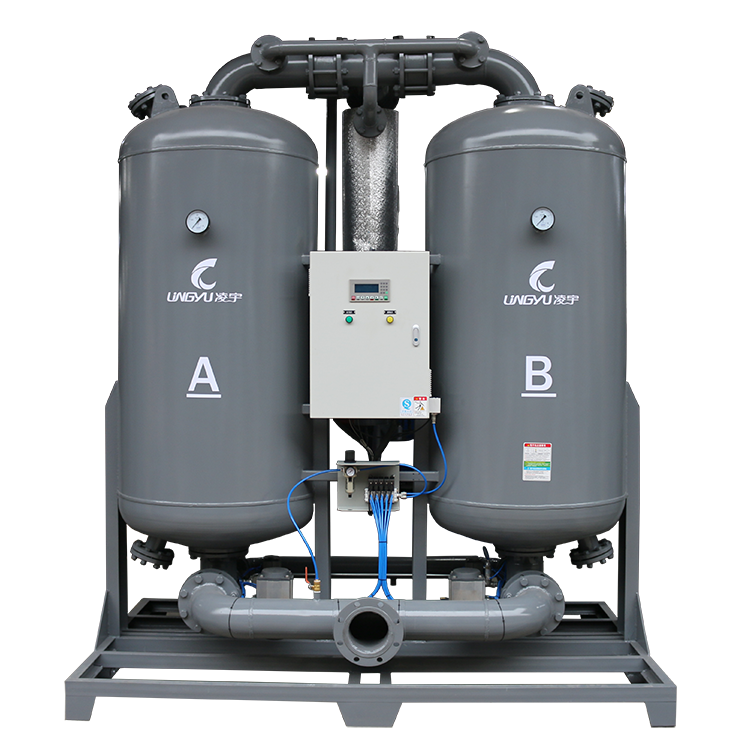

Do You Need a Desiccant Dryer as Well?
Untuk banyak indoor industrial applications, refrigerated pressure dew point 2–10°C memberikan moisture control yang memadai.
Namun, beberapa aplikasi membutuhkan compressed air yang jauh lebih kering.
Jika piping terpapar freezing temperatures atau production process membutuhkan pressure dew point jauh di bawah 0°C, desiccant air dryer mungkin lebih sesuai.
Required dew point harus ditentukan sebelum menambahkan additional drying equipment.
Monitoring for Critical Applications
Untuk proses ketika compressed-air quality secara langsung memengaruhi produksi, monitoring dapat membantu mendeteksi masalah lebih awal.
Useful parameters meliputi:
- Inlet temperature
- Outlet temperature
- Operating pressure
- Airflow
- Pressure dew point
- Pressure drop
- Ambient temperature
- Drain operation
Trend data dapat menunjukkan penurunan performance secara bertahap sebelum menimbulkan downstream moisture problems yang jelas.
Building a Reliable Small Compressed Air System
Dryer 25, 35, atau 50 CFM harus diperlakukan sebagai salah satu bagian dari complete compressed-air treatment system.
Reliable performance bergantung pada hubungan antara:
compressor → aftercooling/separation → filtration → refrigerated drying → downstream filtration → distribution piping → point of use
Exact arrangement harus disesuaikan dengan compressor type dan final air-quality requirement.
Untuk aplikasi yang membutuhkan kapasitas atau konfigurasi berbeda, rangkaian refrigerated air dryer Lingyu menyediakan pilihan tambahan.
Reliable Dry Air Starts With Correct Selection and Maintenance
25/35/50 CFM Air-Cooled Refrigerated Air Dryer memberikan solusi moisture control yang ringkas untuk sistem compressed air kecil dan menengah.
Correct capacity selection, installation clearance yang memadai, ventilation yang baik, condenser surfaces yang bersih, reliable condensate drainage, appropriate filtration, dan condition-based maintenance dapat membantu mempertahankan stable performance sekaligus menghindari unnecessary pressure loss dan energy consumption.
Untuk bantuan memilih antara konfigurasi 25, 35, dan 50 CFM, pengguna dapat menghubungi Lingyu melalui halaman Contact Us dengan menyertakan compressor airflow, operating pressure, inlet temperature, ambient conditions, dan required pressure dew point.
