Compressed air banyak digunakan dalam industri modern untuk menjalankan pneumatic tools, mendukung lini produksi otomatis, mengoperasikan valve dan instrumentasi, serta menjaga proses manufaktur tetap berjalan dengan andal.
Namun, udara atmosfer secara alami mengandung water vapor, dan kelembapan tersebut tetap masuk ke dalam compressed-air system setelah proses kompresi.
Memahami compressed air dryer working membantu pengguna industri mengetahui bagaimana kelembapan dihilangkan, mengapa pressure dew point penting, dan teknologi dryer apa yang sesuai untuk kondisi operasi yang berbeda.
Compressed air dryer terutama berfungsi mengurangi water vapor dalam compressed air. Bersama filter, separator, dan drain yang sesuai, dryer menjadi bagian dari sistem pengolahan udara yang membantu melindungi peralatan dan proses di sisi hilir.

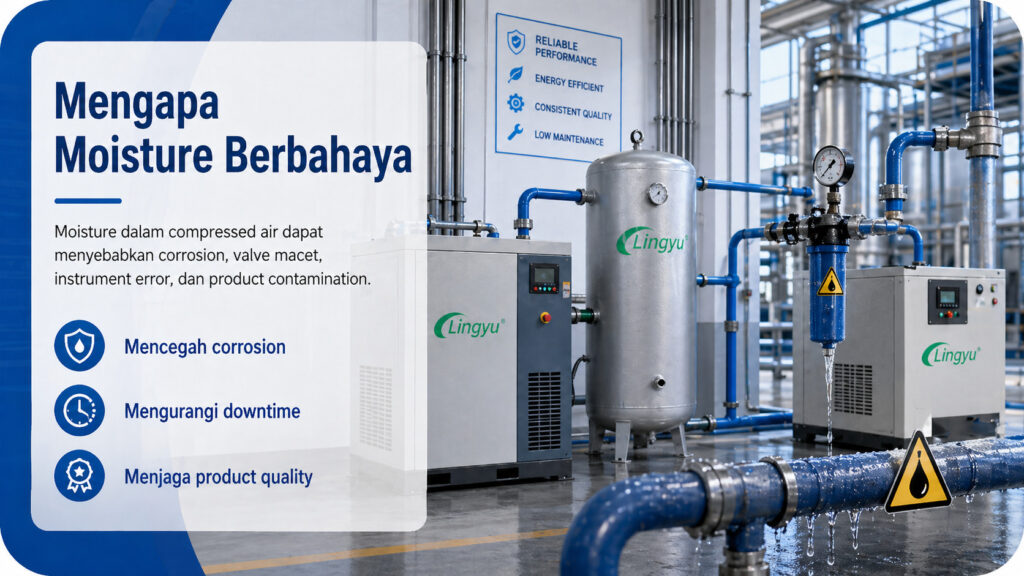

Mengapa Kelembapan dalam Compressed Air Menjadi Masalah?
Udara atmosfer selalu mengandung sejumlah water vapor.
Ketika udara masuk ke air compressor, kelembapan tersebut ikut masuk bersama udara.
Proses kompresi menaikkan suhu dan memusatkan water vapor ke dalam volume yang lebih kecil. Ketika compressed air kemudian mendingin, sebagian uap air dapat mencapai dew point dan terkondensasi menjadi air cair.
Jika kelembapan tidak dikendalikan dengan baik, dampaknya dapat meliputi:
- Korosi pada pipa
- Gangguan valve dan peralatan pneumatik
- Instrumentasi yang tidak stabil
- Cacat produksi akibat kelembapan
- Pembekuan pada pipa compressed air yang terpapar suhu cukup rendah
Tingkat pengeringan yang dibutuhkan bergantung pada aplikasi aktual, bukan satu target kualitas udara universal.

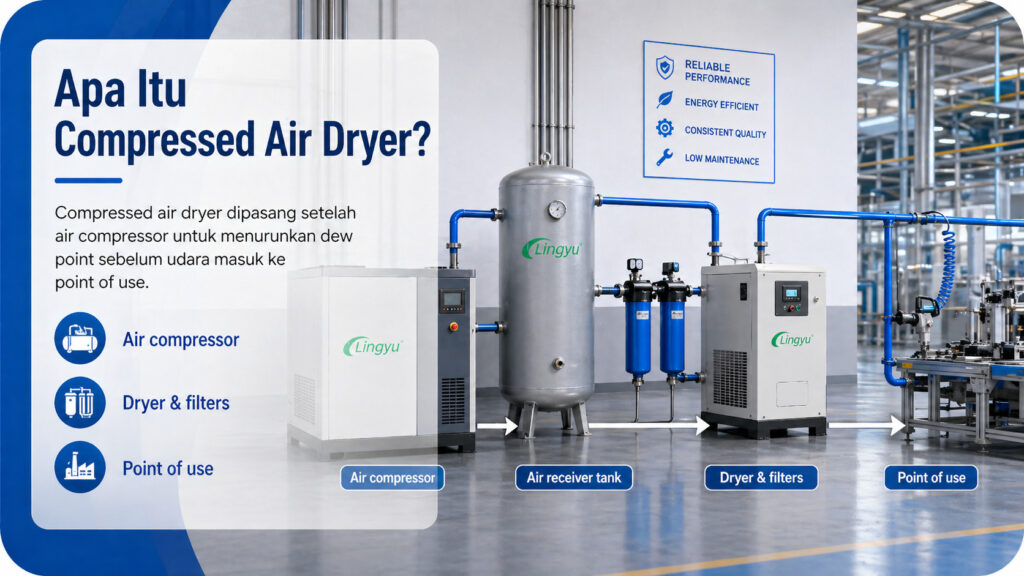

Apa Itu Compressed Air Dryer?
Compressed air dryer adalah peralatan pengendali kelembapan yang dipasang sebagai bagian dari compressed-air treatment system.
Fungsi utamanya adalah menurunkan pressure dew point, yaitu suhu saat water vapor dalam compressed air mulai terkondensasi pada tekanan operasi.
Semakin rendah pressure dew point, semakin rendah suhu yang dapat dicapai compressed air sebelum terjadi kondensasi tambahan.
Dryer biasanya bekerja bersama komponen seperti:
- Aftercooler
- Air-water separator
- Filter
- Air receiver
- Automatic drain
Susunan pengolahan yang tepat bergantung pada teknologi dryer dan kualitas compressed air yang dibutuhkan.
Compressed Air Dryer Working Principle
Prinsip dasar kerja compressed air dryer adalah menghilangkan water vapor dalam jumlah yang cukup untuk mencapai outlet pressure dew point yang dibutuhkan oleh aplikasi.
Setelah proses kompresi, compressed air yang panas biasanya didinginkan terlebih dahulu sehingga sebagian air yang sudah terkondensasi dapat dipisahkan sebelum udara mencapai tahap pengeringan utama.
Dryer kemudian menghilangkan kelembapan tambahan menggunakan metode pengeringan yang sesuai.
Dua teknologi industri yang paling umum adalah:
- Refrigeration
- Adsorption
Setelah proses drying selesai, compressed air dialirkan ke sisi hilir dengan tingkat kelembapan yang sesuai untuk proses yang dituju.
Untuk membandingkan keduanya secara langsung, lihat Refrigerated Air Dryer vs. Desiccant Air Dryer.

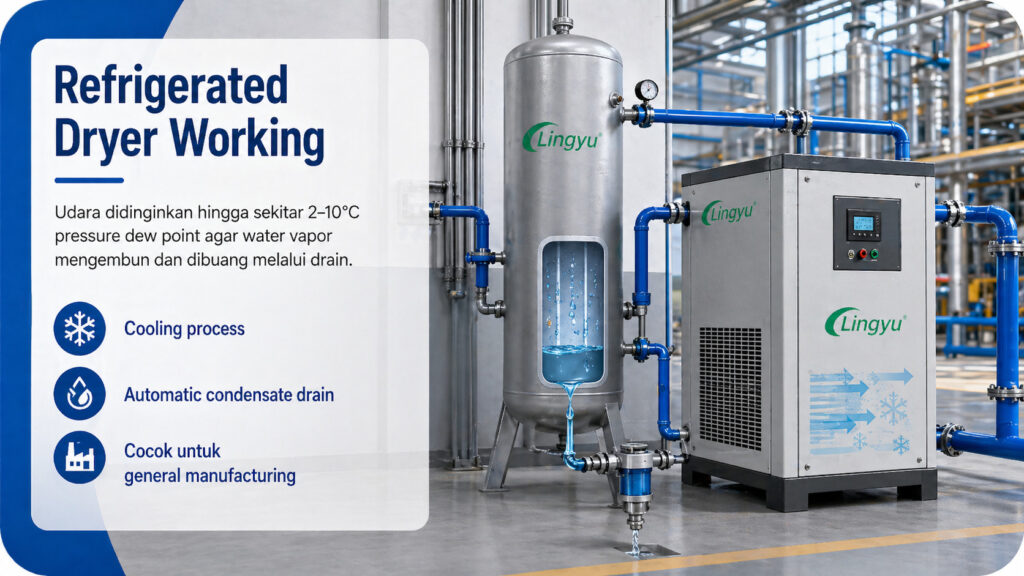

Bagaimana Refrigerated Compressed Air Dryer Bekerja?
Refrigerated compressed air dryer menghilangkan kelembapan dengan mendinginkan compressed air hingga water vapor terkondensasi menjadi air cair.
Pada proses refrigerated drying yang umum, compressed air yang masuk terlebih dahulu mengalami pre-cooling melalui heat exchange.
Udara kemudian masuk ke refrigerant evaporator, tempat suhu diturunkan lebih lanjut hingga kelembapan mulai terkondensasi.
Pada kondisi operasi yang sesuai, compressed air dapat didinginkan hingga mencapai pressure dew point sekitar 2–10°C.
Kondensat kemudian dipisahkan dari compressed air dan dibuang melalui sistem drainage. Setelah itu, compressed air yang telah kering dipanaskan kembali sebelum meninggalkan dryer.
Urutan prosesnya adalah:
Warm Compressed Air → Pre-Cooling → Evaporator Cooling → Moisture Condensation → Condensate Separation → Drainage → Reheating
Secara lebih rinci:
- Compressed air hangat masuk ke dryer.
- Udara mengalami pre-cooling melalui pertukaran panas.
- Refrigerant evaporator menurunkan suhu udara lebih lanjut.
- Water vapor terkondensasi menjadi air cair.
- Separator memisahkan kondensat dari compressed air.
- Kondensat dibuang melalui drain system.
- Dry compressed air mengalami reheating sebelum keluar dari dryer.
Refrigerated drying sesuai untuk banyak industrial compressed-air system yang hanya membutuhkan pressure dew point moderat.
Untuk penjelasan lebih rinci tentang proses ini, lihat working principle air-cooled refrigerated air dryer.

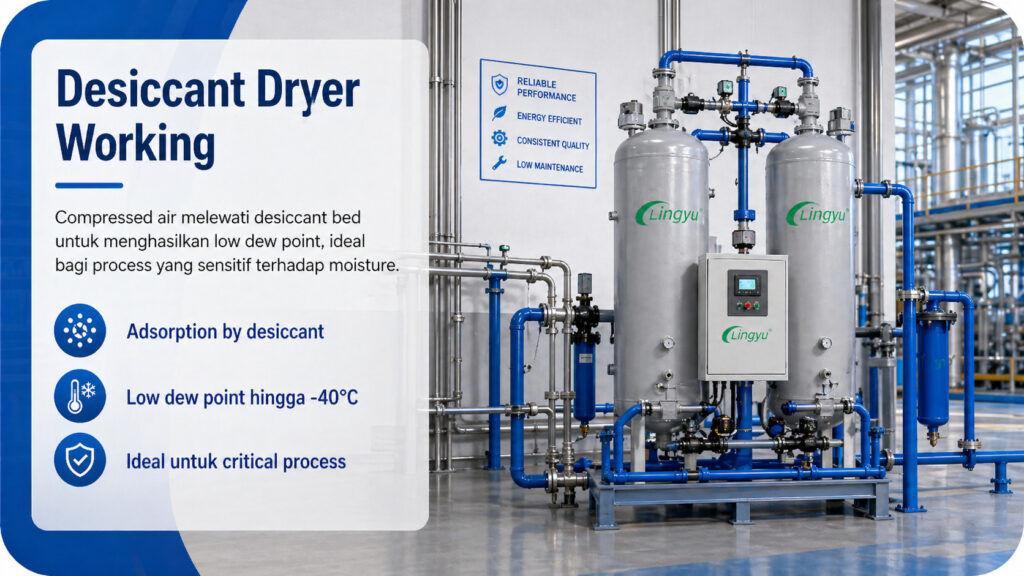

Bagaimana Desiccant Compressed Air Dryer Bekerja?
Desiccant compressed air dryer menghilangkan water vapor melalui adsorption, bukan refrigeration.
Compressed air melewati desiccant bed, tempat water vapor ditahan pada permukaan adsorben.
Regenerative design biasanya menggunakan dua vessel sehingga satu tower dapat melakukan adsorption sementara tower lainnya menjalani regeneration.
Proses bergantian ini memungkinkan drying berlangsung secara kontinu sekaligus mengembalikan kemampuan adsorpsi desiccant yang telah menyerap kelembapan.
Untuk memahami operasi twin-tower secara lebih rinci, lihat cara twin-tower desiccant air dryer mempertahankan pengeringan kontinu.
Heatless Regenerative Dryer Working Principle
Lingyu HH Series Heatless Regenerative Desiccant Air Dryer bekerja berdasarkan prinsip Pressure Swing Adsorption (PSA).
Ketika partial pressure water vapor tinggi, desiccant mengadsorpsi kelembapan dari compressed air.
Pada tahap regeneration, sebagian dry compressed air yang dihasilkan dryer digunakan sebagai purge air.
Partial pressure water vapor yang lebih rendah memungkinkan kelembapan yang sebelumnya teradsorpsi terlepas dari desiccant di regeneration tower. Purge air kemudian membawa kelembapan tersebut keluar dari sistem.
HH Series heatless memiliki parameter berikut:
| Parameter | Nilai |
|---|---|
| Average purge-air consumption | 8–14% |
| Outlet pressure dew point | ≤−40°C |
| Desiccant | Activated Alumina + High-Performance Molecular Sieve |
| Rated inlet pressure | 0,7 MPa |
| Operating pressure range | 0,6–1,0 MPa |
| Rated inlet temperature | 10–30°C |
| Maximum inlet temperature | ≤40°C |
| Rated ambient temperature | 35°C |
| Ambient operating range | 2–45°C |
Karakteristik tersebut membuat adsorption drying sesuai untuk aplikasi yang membutuhkan pressure dew point jauh lebih rendah dibandingkan refrigerated drying.
Metode Utama Regeneration pada Desiccant Dryer
Adsorption dryer menggunakan metode yang berbeda untuk memulihkan kemampuan desiccant dalam menghilangkan kelembapan.
Heatless Regeneration
Heatless regenerative dryer menggunakan sebagian dry compressed air sebagai purge air.
Pada konfigurasi HH Series heatless:
- Average purge-air consumption: 8–14%
- Outlet pressure dew point: ≤−40°C
Karena regeneration tidak membutuhkan external heater, susunan prosesnya relatif sederhana secara mekanis.
Namun, sebagian dry product air tetap digunakan selama regeneration.
Heated Purge Regeneration
Heated purge regeneration menggunakan panas eksternal untuk menyediakan energi termal yang dibutuhkan dalam proses desorption, sementara sebagian dry product air digunakan sebagai regeneration carrier gas.
Desiccant terlebih dahulu menjalani heated desorption kemudian cooling regeneration.
Desorption yang selesai belum berarti kemampuan adsorption langsung pulih sepenuhnya. Desiccant juga perlu didinginkan hingga mendekati suhu awal sebelum adsorption stage berikutnya.
Konfigurasi HH Series heated-purge memiliki parameter:
| Parameter | Nilai |
| Average purge-air consumption | 4–8% |
| Outlet pressure dew point | ≤−40°C |
| Desiccant | Activated Alumina + High-Performance Molecular Sieve |
| Rated inlet pressure | 0,7 MPa |
| Operating pressure range | 0,6–1,0 MPa |
| Rated inlet temperature | 10–30°C |
| Maximum inlet temperature | ≤40°C |
| Rated ambient temperature | 35°C |
| Ambient operating range | 2–45°C |
Dibandingkan heatless configuration, heated-purge menggunakan dry compressed air yang lebih sedikit untuk regeneration.
Blower-Heated dan Heat-of-Compression Regeneration
Blower-heated dan heat-of-compression dryer menawarkan metode regeneration tambahan untuk aplikasi yang memprioritaskan pengurangan konsumsi compressed air.
Pada zero-purge blower-heated configuration, udara ambien dapat ditarik oleh blower kemudian dipanaskan sebelum melewati regeneration tower untuk melepaskan kelembapan.
Pada tahap cooling, udara bersirkulasi melalui intercooler dan regeneration tower dalam closed-loop circuit.
Konfigurasi ini memungkinkan regenerated desiccant bed didinginkan tanpa menggunakan dry product air.
Heat-of-compression dryer menggunakan energi panas yang tersedia dari proses kompresi sebagai bagian dari regeneration desiccant.
Pendekatan ini memberikan pilihan lain untuk sistem yang mempertimbangkan konsumsi compressed air dan penggunaan energi secara keseluruhan.
Mengapa Memahami Dryer Working Principle Itu Penting?
Memahami bagaimana dryer menghilangkan kelembapan membantu pengguna:
- Memilih teknologi yang sesuai
- Menjaga kinerja tetap stabil
- Mendiagnosis masalah drying dengan lebih tepat
Refrigerated dryer sangat bergantung pada:
- Kapasitas refrigeration
- Kinerja perpindahan panas
- Pemisahan kondensat
- Drainage
Adsorption dryer sangat bergantung pada:
- Kondisi desiccant
- Kualitas regeneration
- Tower switching
- Operasi valve
- Metode regeneration yang digunakan
Karena itu, kedua teknologi memiliki kebutuhan perawatan, profil energi, kebutuhan regeneration, dan pressure dew point yang berbeda.

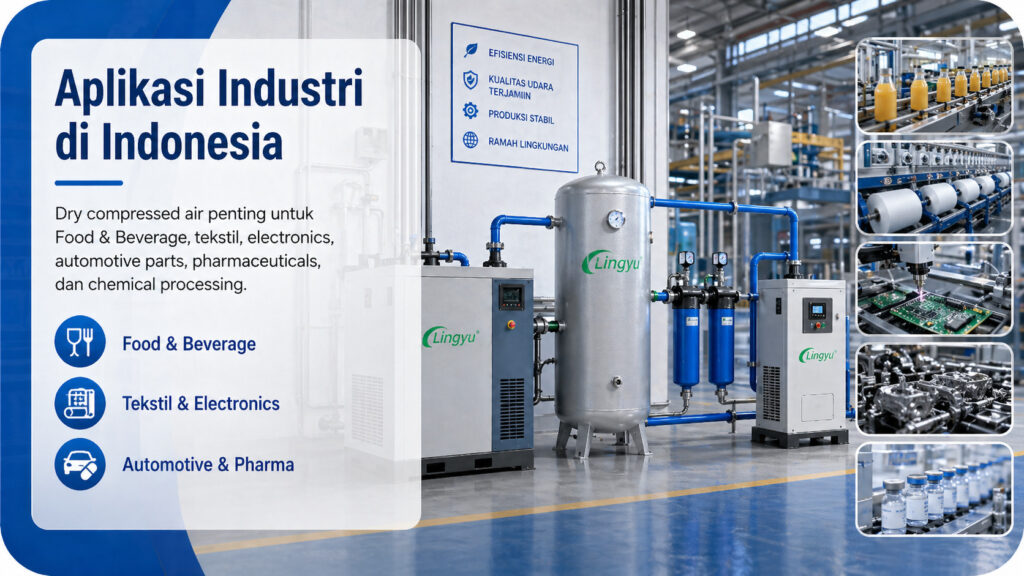

Aplikasi yang Membutuhkan Dry Compressed Air
Kebutuhan drying berbeda secara signifikan antar aplikasi industri.
General manufacturing mungkin terutama membutuhkan perlindungan yang andal dari kondensat.
Sebaliknya, aplikasi seperti:
- Electronics
- Instrumentation
- Pharmaceutical production
- Jaringan compressed air di luar ruangan
- Proses yang sensitif terhadap kelembapan
dapat membutuhkan pressure dew point yang jauh lebih rendah.
Faktor utama bukan sekadar nama industrinya.
Pemilihan dryer harus berdasarkan toleransi kelembapan proses aktual dan suhu terendah yang akan dialami compressed air.
Cara Memilih Compressed Air Dryer yang Tepat
Pertanyaan pertama adalah:
Berapa pressure dew point yang benar-benar dibutuhkan oleh proses?
Jika pressure dew point 2–10°C sudah mencukupi, refrigerated dryer dapat menjadi pilihan yang sesuai.
Jika proses membutuhkan pressure dew point yang jauh lebih rendah, adsorption dryer perlu dipertimbangkan.
Sebagai contoh, HH Series heatless dan heated-purge dapat mencapai outlet pressure dew point ≤−40°C pada kondisi operasi yang ditentukan.
Faktor lain yang harus dipertimbangkan meliputi:
- Airflow
- Inlet temperature
- Inlet pressure
- Kondisi lingkungan
- Pressure drop
- Regeneration consumption
- Jam operasi
- Biaya energi
Semua faktor tersebut harus dievaluasi bersama-sama.
Dryer tidak sebaiknya dipilih hanya berdasarkan nominal flow capacity atau jenis teknologinya.
Untuk panduan pemilihan yang lebih rinci, lihat compressed air dryer buyer’s guide.
Komponen Pendukung dalam Compressed Air Treatment System
Compressed air dryer tidak dapat menghilangkan semua jenis kontaminan sendirian.
Filter, separator, dan drain mungkin diperlukan untuk mengendalikan:
- Liquid water
- Oil aerosol
- Partikel
- Kontaminan lainnya
Pada combined refrigerated dan adsorption drying system, wet compressed air terlebih dahulu melewati refrigerated drying stage.
Setelah cooling dan condensate separation, compressed air yang sebagian sudah dikeringkan melewati oil-removal filter sebelum memasuki adsorption bed.
Sisa kelembapan kemudian diadsorpsi oleh desiccant.
Setelah mencapai pressure dew point yang rendah, compressed air melewati high-efficiency particulate filter untuk menghilangkan sisa debu dan partikel desiccant sebelum dialirkan ke sisi hilir.
Susunan ini menunjukkan bahwa kinerja dryer harus dilihat sebagai bagian dari keseluruhan compressed-air treatment system, bukan sebagai satu peralatan yang berdiri sendiri.
Untuk memahami komponen pengolahan tersebut secara lebih luas, lihat lima komponen inti compressed air purification system.

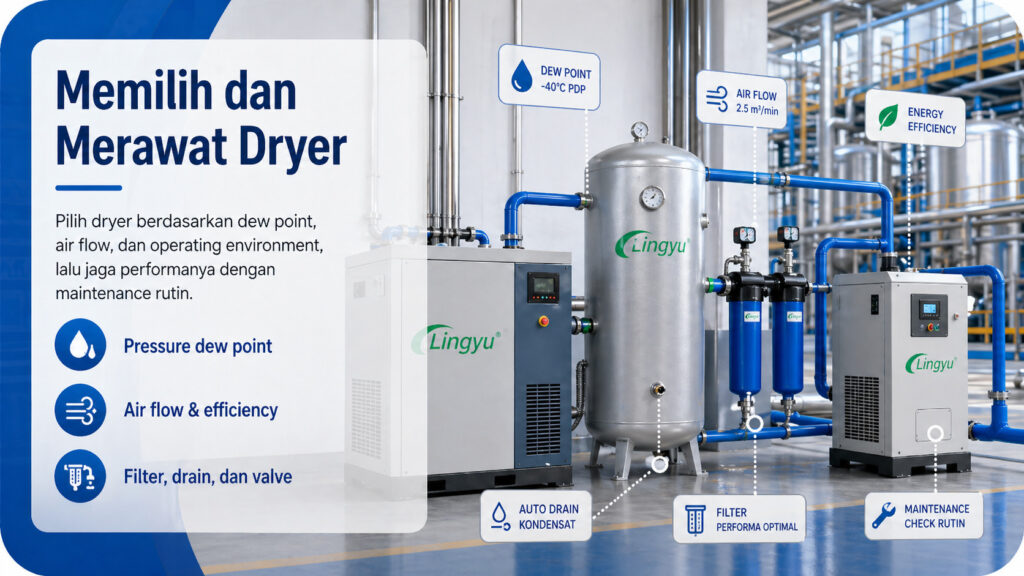

Maintenance dan Operasi yang Andal
Perawatan dryer harus berfokus pada komponen yang secara langsung memengaruhi proses drying.
Refrigerated Dryer Maintenance
Pada refrigerated system, perhatian utama meliputi:
- Condenser
- Evaporator
- Komponen refrigeration
- Heat exchanger
- Separator
- Drain
- Kondisi operasi
Perpindahan panas yang buruk, pemisahan kondensat yang tidak memadai, atau drainage problem dapat mengganggu penghilangan kelembapan dan menurunkan kinerja drying.
Untuk prosedur perawatan yang lebih rinci, lihat Refrigerated Compressed Air Dryer Maintenance.
Adsorption Dryer Maintenance
Pada adsorption system, bagian yang penting meliputi:
- Kondisi desiccant
- Valve
- Regeneration system
- Tower sequencing
- Filter
- Sistem kontrol
Pressure dew point juga perlu dipantau karena perubahan kinerja dew point dapat menunjukkan bahwa drying system tidak lagi bekerja sebagaimana mestinya.
Kesimpulan
Compressed air dryer working memiliki satu tujuan utama: mengurangi water vapor hingga mencapai pressure dew point yang dibutuhkan oleh aplikasi.
Refrigerated dryer mencapai tujuan tersebut melalui:
Cooling → Moisture Condensation → Separation → Drainage → Reheating
Pada kondisi operasi yang sesuai, refrigerated drying dapat menghasilkan pressure dew point sekitar 2–10°C.
Adsorption dryer menggunakan desiccant untuk menangkap sisa water vapor kemudian melakukan regeneration pada drying bed agar dapat digunakan kembali.
Pada Lingyu HH Series:
- Heatless configuration: 8–14% average purge-air consumption, outlet pressure dew point ≤−40°C
- Heated-purge configuration: 4–8% average purge-air consumption, outlet pressure dew point ≤−40°C
Tidak ada satu teknologi yang otomatis lebih baik untuk semua compressed-air system.
Pemilihan yang tepat harus mempertimbangkan:
Required Pressure Dew Point → Airflow → Inlet Temperature → Inlet Pressure → Ambient Conditions → Pressure Drop → Regeneration Requirements → Operating Hours → Energy Cost → Actual Process Needs
Untuk melihat rangkaian teknologi yang tersedia, kunjungi desiccant air dryer Lingyu atau refrigerated air dryer Lingyu.
