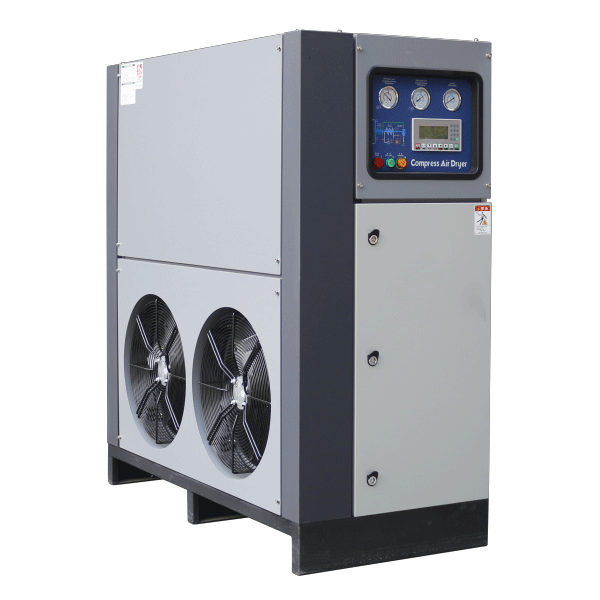

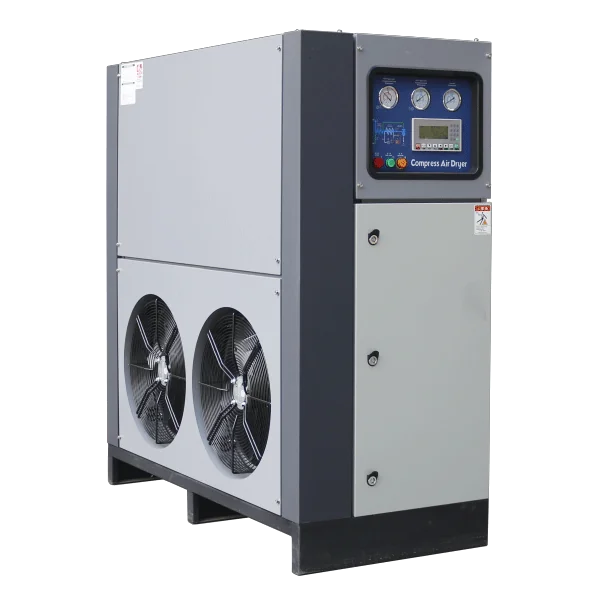

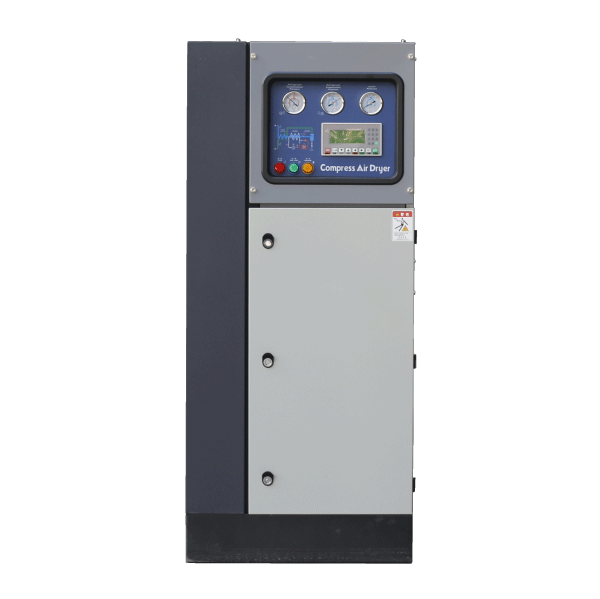

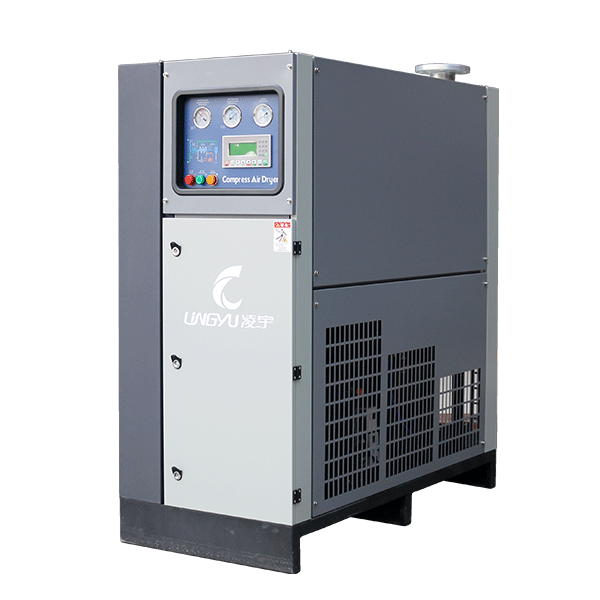

3-in-1 Plate Heat Exchange Refrigerated Air Dryer mengintegrasikan proses pre-cooling, refrigerasi, dan kondensasi dalam satu unit kompak. Selain operasi dasar, banyak pengguna ingin memahami efisiensi energi, kestabilan titik embun, serta kecocokannya untuk berbagai aplikasi industri.
Prinsip Desain dan Keunggulan
Pertukaran Panas Pelat Terintegrasi (Integrated Plate Heat Exchange)
Desain 3-in-1 memastikan perpindahan panas yang efektif, mengurangi konsumsi energi, serta menjaga titik embun stabil pada kisaran 2–10°C.
Pembuangan Kondensat Efisiensi Tinggi
Pengering dilengkapi pemisahan uap-cair tingkat lanjut, memastikan kondensat terbuang sepenuhnya sehingga menghasilkan udara terkompresi yang bersih dan kering untuk peralatan sensitif.
Opsi Pendinginan yang Fleksibel
Pilihan pendinginan udara atau air memberikan fleksibilitas untuk berbagai kondisi pabrik, mempertahankan efisiensi meski pada temperatur lingkungan tinggi.
Penurunan Tekanan Rendah
Sistem dirancang untuk meminimalkan penurunan tekanan (<0.01 MPa pada beban penuh), meningkatkan efisiensi kompresor dan menurunkan biaya operasional.
Kondisi Operasional
Fluida yang Berlaku: Udara terkompresi, udara non-korosif
Tekanan Inlet Terukur: 0.7 MPa (0.6–1.0 MPa, tekanan lain dapat disesuaikan)
Temperatur Inlet Udara: 45°C (maksimal ≤60°C)
Penurunan Tekanan Beban Penuh: <0.01 MPa
Titik Embun Outlet: 2–10°C
Temperatur Lingkungan Terukur: 35°C (dapat digunakan 2–45°C)

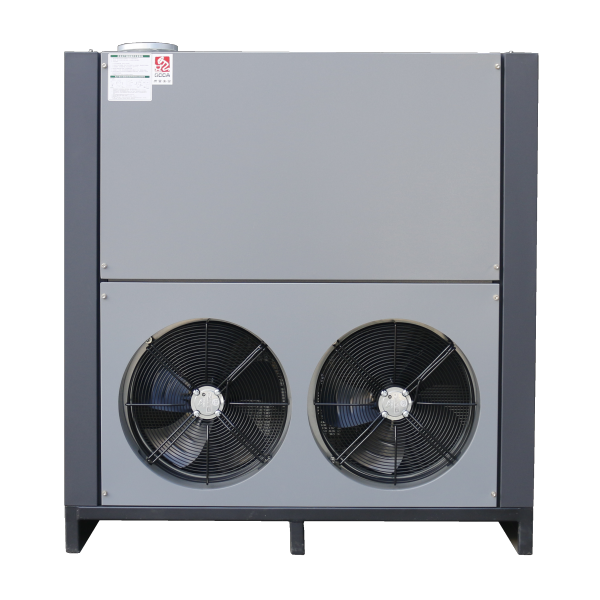

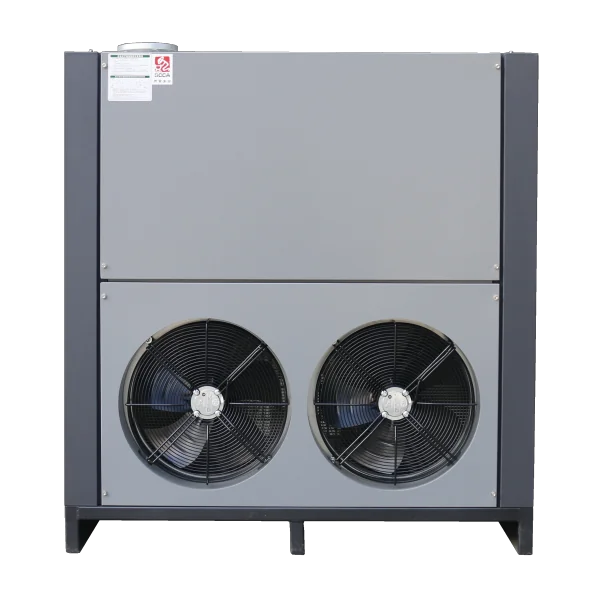

Metode Pendinginan: Air-cooled atau water-cooled (opsional)
Parameter Teknis
| Kapasitas (m³/menit) | Tegangan (V/Hz) | Daya (kW) | Inlet/Outlet Udara | Dimensi (mm) L×W×H |
|---|---|---|---|---|
| 1.50 | 220/50 | 0.70 | RC1″ | 500×380×740 |
| 2.50 | 220/50 | 0.79 | RC1″ | 500×380×740 |
| 3.80 | 220/50 | 0.90 | RC1″ | 520×450×990 |
| 6.50 | 220/50 | 1.20 | RC1″-z | 520×450×990 |
| 10.5 | 220/50 | 2.00 | RC2″ | 670×560×1330 |
| 13.5 | 220/50 | 2.30 | RC2″ | 670×560×1330 |
| 17.0 | 220/50 | 2.80 | RC1″-1z” | 1200×700×1480 |
| 21.5 | 380/50 | 3.90 | DN80 | 1460×700×1480 |
| 25.0 | 380/50 | 4.90 | DN80 | 1480×740×1480 |
| 28.5 | 380/50 | 4.90 | DN80 | 1480×740×1600 |
| 32.0 | 380/50 | 5.70 | DN80 | 1480×740×1600 |
| 37.0 | 380/50 | 7.80 | DN100 | 1640×840×1750 |
| 45.0 | 380/50 | 8.80 | DN100 | 1640×840×1750 |
| 55.0 | 380/50 | 10.1 | DN125 | 1740×840×1750 |
| 65.0 | 380/50 | 10.1 | DN125 | 1890×840×1803 |
| 75.0 | 380/50 | 11.1 | DN125 | 1980×950×1990 |
| 85.0 | 380/50 | 13.7 | DN125 | 2220×950×2063 |
Catatan: Untuk volume udara di atas 85 m³/menit atau spesifikasi khusus, hubungi Lingyu untuk panduan teknis.
Aplikasi dan Penggunaan Industri
Pengering ini banyak digunakan di industri yang memerlukan udara terkompresi bebas kelembaban dan berkualitas tinggi, termasuk:
Generator ozon, analizer laboratorium, pengeringan waveguide
Ruang lingkungan, sistem dry sprinkler, air brushing
Otomasi pneumatik, kontrol HVAC outdoor, kromatograf gas
Kompresor udara medis, pengujian elektronik, mesin robotik
Kompresor udara dental, pengganti nitrogen kering, kontrol pencucian mobil
Air bearing, printer grafis, FTIR spectrometer, pressurisasi antena
Desain 3-in-1 plate heat exchange memastikan operasi yang andal untuk sistem udara terkompresi terpusat dan aplikasi industri sensitif.
Mengapa Memilih Lingyu Air Dryer
Lingyu menyediakan solusi lengkap pengolahan udara:
Sistem pemurnian udara terkompresi dan gas yang komprehensif
Solusi filtrasi, pengeringan, dan efisiensi energi yang dapat dikustomisasi
Panduan ahli dari pemilihan, instalasi, hingga pemeliharaan
Bagikan kebutuhan Anda dan Lingyu akan menyediakan sistem optimal untuk fasilitas Anda.
Hubungi Kami
Mencari 3-in-1 plate heat exchange refrigerated air dryer yang ringkas dan hemat energi?
Tim kami dapat menyediakan datasheet, konsultasi teknis, dan penawaran sesuai kebutuhan fasilitas Anda.
Informasi Produk Tambahan
Kehilangan tekanan rendah: Kehilangan tekanan seluruh mesin kurang dari 0,015 MPa, lebih rendah dari standar nasional.
Titik embun rendah: Di bawah kondisi kerja standar, titik embun tekanan rendah hingga 2~10℃, dan katup bypass elektronik digunakan, membuat sistem lebih stabil.
Ramah lingkungan dan tahan lama: Seluruh seri menggunakan refrigeran ramah lingkungan R410a/R407C, yang memenuhi standar lingkungan internasional dan memiliki tekanan maksimum 1,6 MPa.
