Dalam industrial compressed air system, penghilangan kelembapan sangat penting untuk melindungi peralatan di sisi hilir dan menjaga kualitas udara tetap stabil. Heat exchanger memiliki peran sangat penting terutama pada refrigerated air dryer, karena komponen ini membantu mendinginkan compressed air, mendorong terjadinya kondensasi kelembapan, memulihkan panas, dan mengurangi beban sistem refrigerasi.
Desain refrigerated dryer yang berbeda dapat menggunakan struktur heat exchanger yang berbeda pula. Bergantung pada konfigurasi dryer, jenis yang digunakan dapat meliputi:
- Air-to-air heat exchanger
- Air-to-refrigerant evaporator
- Plate-fin heat exchanger
- Integrated 3-in-1 plate heat exchanger
- Shell-and-tube heat exchanger
Masing-masing memiliki fungsi dan karakteristik yang berbeda. Karena itu, tidak ada satu jenis heat exchanger yang secara otomatis menjadi pilihan terbaik untuk semua compressed air dryers.
Peran Heat Exchanger dalam Compressed Air Dryers
Dalam refrigerated air dryer, heat exchanger memindahkan panas antara compressed air, refrigerant, atau aliran udara lain tanpa membuat media tersebut bercampur.
Pada refrigerated dryer Lingyu AH dan WH Series, compressed air bersuhu tinggi terlebih dahulu mengalami pre-cooling sebelum memasuki air-to-air heat exchanger. Udara kemudian melewati air-to-refrigerant evaporator, tempat pendinginan lanjutan menurunkan pressure dew point hingga sekitar 2–10°C.
Ketika compressed air mendingin, water vapor terkondensasi. Setelah kondensat dipisahkan, compressed air yang telah kering kembali melewati air-to-air heat exchanger dan dipanaskan kembali sebelum keluar dari dryer.
Proses pemulihan panas ini memiliki dua fungsi penting:
- Mengurangi beban refrigerasi dengan melakukan pre-cooling pada compressed air yang masuk
- Menaikkan suhu compressed air yang keluar sebelum memasuki sistem di sisi hilir
Untuk memahami keseluruhan proses pendinginan dan penghilangan kelembapan, lihat cara kerja refrigerated air dryer.

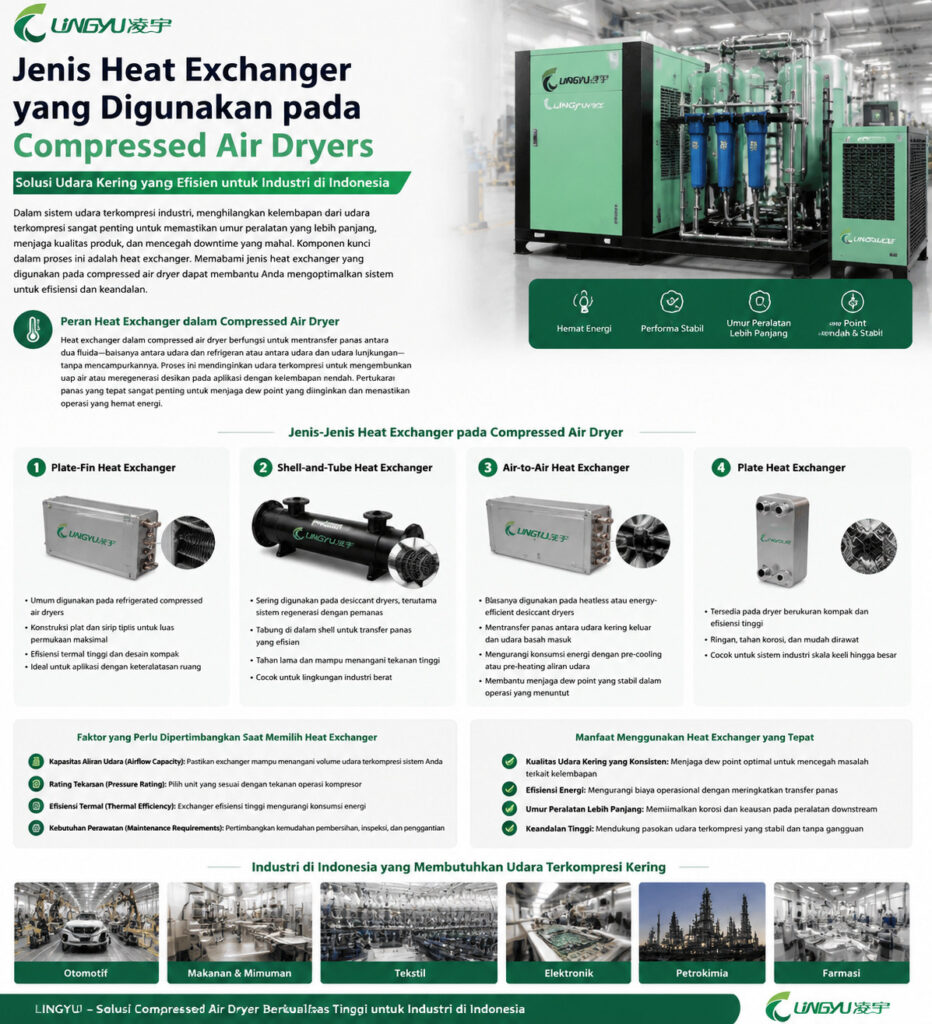

Jenis Heat Exchanger yang Digunakan pada Compressed Air Dryers
Jenis heat exchanger yang sesuai bergantung pada struktur dryer, kapasitas, metode pendinginan, kebutuhan instalasi, dan kondisi operasi.
1. Air-to-Air Heat Exchanger
Air-to-air heat exchanger memindahkan panas antara compressed air panas yang masuk dan compressed air dingin serta kering yang keluar.
Udara masuk mengalami pre-cooling sebelum mencapai evaporator sehingga mengurangi beban pendinginan pada sistem refrigerasi. Pada saat yang sama, udara kering yang dingin menyerap panas dan mengalami reheating sebelum keluar dari dryer.
Lingyu AH dan WH Series menggunakan susunan pemulihan panas ini.
Manfaat utamanya meliputi:
- Mengurangi beban refrigerasi
- Memanfaatkan kembali energi panas di dalam dryer
- Memanaskan kembali compressed air pada outlet
- Meningkatkan efisiensi termal secara keseluruhan
Karena kedua aliran compressed air bertukar panas tanpa bercampur, proses penghilangan kelembapan dan kualitas udara outlet dapat dipertahankan sekaligus mengurangi kebutuhan pendinginan yang tidak diperlukan.
2. Air-to-Refrigerant Evaporator
Air-to-refrigerant evaporator merupakan heat exchanger utama untuk proses pendinginan dalam refrigerated air dryer.
Di dalam evaporator, panas dipindahkan dari compressed air ke sistem refrigerasi. Ketika suhu compressed air turun, water vapor mencapai kondisi jenuh dan terkondensasi menjadi air cair.
Pada refrigerated dryer Lingyu AH dan WH Series, tahap pendinginan ini membantu mencapai pressure dew point sekitar 2–10°C.
Evaporator harus memiliki kapasitas perpindahan panas yang memadai sekaligus mempertahankan pressure drop compressed air pada tingkat yang dapat diterima.
Kinerjanya secara langsung memengaruhi:
- Efisiensi pendinginan
- Kondensasi kelembapan
- Stabilitas pressure dew point
3. Plate-Fin Heat Exchanger
Plate-fin heat exchanger menggunakan plate dan fin untuk menghasilkan area perpindahan panas yang relatif besar dalam struktur yang ringkas.
Konfigurasi ini dapat digunakan ketika efisiensi perpindahan panas dan keterbatasan ruang instalasi sama-sama menjadi pertimbangan penting.
Lingyu PB Series menggunakan aluminum-alloy plate-fin heat exchanger pada tahap pre-cooling untuk menurunkan suhu compressed air bersuhu tinggi sebelum memasuki bagian pengeringan utama.
Keunggulan konstruksi plate-fin dapat meliputi:
- Area perpindahan panas yang besar
- Struktur ringkas
- Pre-cooling yang efisien
- Mengurangi kebutuhan ruang instalasi
Namun, kesesuaian aktual plate-fin heat exchanger tetap bergantung pada airflow, pressure, inlet temperature, tingkat kontaminasi, dan kebutuhan perawatan.
4. 3-in-1 Plate Heat Exchanger
Beberapa refrigerated air dryer mengintegrasikan beberapa fungsi pengolahan ke dalam satu heat-exchanger assembly yang ringkas.
Lingyu PB Series menggunakan 3-in-1 plate heat exchanger yang menggabungkan fungsi pre-cooling/reheating dan evaporator.
PD Series menggunakan konfigurasi terintegrasi lainnya yang menggabungkan:
- Evaporator
- Air-to-air heat exchanger
- Water separator
Integrasi beberapa fungsi tersebut dapat mengurangi jumlah komponen terpisah sekaligus menghasilkan susunan internal yang lebih ringkas.
Untuk mengetahui konfigurasi ini lebih lanjut, lihat 3-in-1 plate heat exchanger refrigerated air dryer.
5. Shell-and-Tube Heat Exchanger
Shell-and-tube heat exchanger merupakan desain heat exchanger lain yang digunakan pada industrial refrigerated air dryer.
Dalam struktur shell-and-tube, satu fluida mengalir melalui tube, sementara fluida atau aliran udara lainnya bergerak di sekitar tube di dalam shell. Panas berpindah melalui dinding tube tanpa membuat kedua media bercampur.
Dibandingkan konfigurasi plate-type yang ringkas, shell-and-tube umumnya dikaitkan dengan konstruksi industri yang kokoh dan dapat digunakan pada konfigurasi peralatan yang lebih besar.
Pemilihan yang tepat bergantung pada:
- Kapasitas sistem
- Pressure
- Temperature
- Kebutuhan pendinginan
- Allowable pressure drop
- Kondisi instalasi
- Kebutuhan perawatan
Untuk memahami struktur ini secara lebih rinci, lihat panduan shell-and-tube refrigerated air dryer.
Bagaimana Berbagai Heat Exchanger Bekerja Bersama?
Satu refrigerated dryer dapat menggunakan lebih dari satu heat exchanger karena setiap tahap memiliki fungsi yang berbeda.
Alur proses umumnya dapat diringkas sebagai berikut:
Pre-Cooling → Air-to-Air Heat Recovery → Evaporator Cooling → Moisture Separation → Reheating
Pre-Cooling
Compressed air bersuhu tinggi didinginkan sebelum memasuki tahap refrigerasi utama.
Air-to-Air Heat Recovery
Compressed air yang masuk bertukar panas dengan udara kering dan dingin yang akan keluar dari dryer.
Proses ini membantu mengurangi beban pendinginan pada tahap berikutnya.
Evaporator Cooling
Sistem refrigerasi menghilangkan panas tambahan hingga water vapor di dalam compressed air terkondensasi.
Moisture Separation
Air cair yang telah terkondensasi dipisahkan dari compressed air.
Reheating
Compressed air yang dingin dan kering menyerap panas dari incoming air sebelum meninggalkan dryer.
Susunan aktual dapat berbeda sesuai desain dryer. Beberapa sistem menggunakan heat exchanger dan separator yang terpisah, sedangkan integrated plate-type design dapat menggabungkan beberapa fungsi dalam satu assembly.
Faktor yang Perlu Dipertimbangkan Saat Memilih Heat Exchanger
Desain heat exchanger yang tepat harus disesuaikan dengan dryer dan kondisi operasi aktual.
Airflow Capacity
Heat exchanger harus mampu menangani volume compressed air yang dibutuhkan sekaligus menyediakan kapasitas perpindahan panas yang memadai.
Heat exchanger yang terlalu kecil dapat membatasi kinerja pendinginan dan memengaruhi pressure dew point.
Operating Pressure
Heat exchanger harus sesuai dengan tekanan operasi compressed-air system.
Persyaratan pressure perlu dievaluasi bersama material, konstruksi, connection, dan keseluruhan desain dryer.
Efisiensi Perpindahan Panas
Perpindahan panas yang efektif membantu mengurangi beban pendinginan pada sistem refrigerasi.
Pada air-to-air heat exchanger, pemulihan panas yang efisien juga memungkinkan compressed air dingin di outlet melakukan pre-cooling pada udara yang masuk.
Pressure Drop
Pressure drop merupakan pertimbangan penting pada compressed-air equipment.
Kehilangan tekanan yang berlebihan melalui heat exchanger dapat membuat compressor harus menghasilkan discharge pressure yang lebih tinggi agar pressure di sisi hilir tetap mencukupi. Kondisi ini dapat meningkatkan kebutuhan energi sistem.
Untuk memahami pengaruhnya terhadap keseluruhan compressed-air system, lihat compressed air pressure drop dan efisiensi sistem.
Inlet Temperature
Inlet temperature yang tinggi meningkatkan beban panas pada dryer.
Karena itu, heat exchanger dan sistem refrigerasi harus dipilih berdasarkan kondisi suhu udara masuk aktual, bukan hanya berdasarkan nominal airflow.
Ruang Instalasi
Plate, plate-fin, dan integrated heat exchanger dapat menghasilkan susunan peralatan yang lebih ringkas ketika ruang instalasi terbatas.
Namun, ukuran yang ringkas harus tetap dievaluasi bersama kinerja perpindahan panas, pressure drop, dan kemudahan akses untuk perawatan.
Perawatan dan Akses Servis
Kinerja permukaan perpindahan panas dapat menurun jika kontaminasi menumpuk.
Karena itu, desain heat exchanger harus mempertimbangkan:
- Lingkungan operasi
- Kebersihan compressed air
- Kondisi pendinginan
- Kebutuhan pemeriksaan
- Kemudahan akses servis
Manfaat Memilih Heat Exchanger yang Tepat
Heat exchanger yang dipilih dan dirancang dengan tepat dapat membantu menghasilkan:
- Pressure dew point yang stabil
- Kondensasi kelembapan yang efektif
- Beban refrigerasi yang lebih rendah
- Pemulihan panas
- Pressure drop yang terkendali
- Pengurangan konsumsi energi yang tidak diperlukan
- Konstruksi dryer yang ringkas
- Operasi dryer yang stabil dalam jangka panjang
Karena itu, kinerja heat exchanger sebaiknya dinilai sebagai bagian dari keseluruhan refrigerated air dryer, bukan sebagai komponen yang berdiri sendiri.
Heat Exchanger Mana yang Terbaik untuk Compressed Air Dryer?
Tidak ada satu jenis heat exchanger yang terbaik untuk semua compressed air dryer.
Air-to-air heat exchanger berguna untuk memulihkan panas antara compressed air yang masuk dan keluar.
Air-to-refrigerant evaporator menyediakan pendinginan refrigerasi utama yang diperlukan untuk mengondensasikan kelembapan.
Plate-fin heat exchanger menawarkan struktur perpindahan panas yang ringkas dan dapat digunakan untuk pre-cooling compressed air bersuhu tinggi.
3-in-1 plate heat exchanger mengintegrasikan beberapa fungsi pengolahan ke dalam satu assembly yang ringkas.
Shell-and-tube heat exchanger menyediakan pilihan konstruksi industri lainnya ketika desain sistem, kapasitas, dan kondisi operasi lebih sesuai dengan konfigurasi tersebut.
Dengan demikian, pemilihan yang benar harus mengikuti:
Airflow → Operating Pressure → Inlet Temperature → Heat-Transfer Requirements → Allowable Pressure Drop → Installation Space → Maintenance Needs → Overall Dryer Configuration
Bukan hanya berdasarkan nama atau jenis heat exchanger.
Kesimpulan
Heat exchanger merupakan komponen utama dalam pengoperasian refrigerated compressed air dryer.
Komponen ini melakukan pre-cooling pada compressed air yang masuk, menyediakan pendinginan refrigerasi, mendorong kondensasi kelembapan, memulihkan panas, dan melakukan reheating pada compressed air kering di outlet.
Desain heat exchanger secara langsung memengaruhi stabilitas pressure dew point, beban refrigerasi, pressure drop, ukuran peralatan, dan kinerja dryer secara keseluruhan.
Konfigurasi refrigerated dryer Lingyu menggunakan beberapa susunan heat exchanger, termasuk:
- Air-to-air heat exchanger
- Air-to-refrigerant evaporator
- Aluminum-alloy plate-fin heat exchanger
- Integrated 3-in-1 plate heat exchanger
- Shell-and-tube heat exchanger
Pada refrigerated dryer Lingyu AH dan WH Series, proses pendinginan menghasilkan pressure dew point sekitar 2–10°C. Konfigurasi heat exchanger lainnya dapat dipilih berdasarkan inlet temperature, kapasitas, struktur peralatan, dan kebutuhan aplikasi.
Karena itu, heat exchanger yang paling sesuai tidak dapat ditentukan berdasarkan jenisnya saja. Pemilihannya harus menjadi bagian dari desain keseluruhan refrigerated air dryer berdasarkan kondisi operasi aktual dan kualitas compressed air yang dibutuhkan.
