Chemical tanker mengangkut berbagai jenis bahan kimia cair dalam kondisi operasi yang menuntut. Selama loading, transportasi, tank cleaning, cargo changeover, dan unloading, pengendalian atmosfer di dalam cargo tank dapat menjadi penting untuk perlindungan muatan dan operasi kapal yang aman.
Nitrogen Generator for Chemical Tankers menyediakan sumber nitrogen di atas kapal yang dihasilkan dari compressed air.
Dengan sistem ini, vessel tidak harus sepenuhnya bergantung pada tabung nitrogen atau pasokan nitrogen eksternal di pelabuhan. Nitrogen dapat dihasilkan sesuai kebutuhan operasi kapal.
Mengapa Nitrogen Digunakan pada Chemical Tankers?
Nitrogen dapat digunakan ketika konsentrasi oksigen di dalam cargo tank, pipeline, atau ruang proses perlu dikurangi.
Bergantung pada jenis cargo, desain vessel, dan prosedur operasi, nitrogen dapat mendukung:
- Cargo tank inerting
- Tank blanketing
- Purging sebelum loading
- Pemeliharaan atmosfer tank yang terkendali selama pelayaran
- Purging selama cargo changeover
- Perlindungan cargo yang sensitif terhadap oksigen
- Beberapa prosedur unloading atau transfer
Kebutuhan nitrogen aktual bergantung pada sifat cargo, volume tank, konsentrasi oksigen awal, target konsentrasi oksigen, tekanan operasi, metode purging, serta persyaratan vessel dan cargo yang berlaku.
Karena itu, nitrogen purity dan kapasitas generator harus ditentukan berdasarkan cargo-handling procedure aktual, bukan satu spesifikasi umum untuk semua chemical tanker.
Peran Nitrogen dalam Keselamatan Cargo Tank
Beberapa chemical cargo dapat menghasilkan campuran uap yang mudah terbakar atau berbahaya pada kondisi operasi tertentu.
Jika inerting diperlukan, nitrogen dapat digunakan untuk menurunkan konsentrasi oksigen dan membantu mempertahankan atmosfer berkadar oksigen rendah di dalam cargo tank.
Namun, nitrogen bukan standalone safety measure.
Efektivitas inerting bergantung pada berbagai faktor, termasuk:
- Konsentrasi oksigen awal
- Target konsentrasi oksigen akhir
- Geometri tank
- Metode purging
- Nitrogen flow
- Distribusi gas
- Pressure control
- Monitoring equipment
- Karakteristik cargo
- Prosedur operasi
Karena itu, nitrogen generator harus beroperasi sebagai bagian dari keseluruhan inert-gas, cargo-handling, monitoring, dan safety system kapal.
Melindungi Cargo yang Sensitif terhadap Oksigen
Nitrogen juga dapat digunakan untuk mengurangi kontak antara chemical cargo dan oxygen dari atmosfer.
Lapisan nitrogen yang dipertahankan di atas permukaan cairan dapat membantu melindungi cargo yang dapat mengalami oksidasi, degradasi, perubahan warna, atau perubahan lainnya akibat paparan udara.
Required nitrogen purity harus ditentukan berdasarkan spesifikasi cargo dan maximum allowable oxygen concentration.
Tidak ada satu purity universal yang sesuai untuk semua chemical tanker.
Dalam beberapa aplikasi, keberhasilan mempertahankan kondisi tank yang tepat mungkin lebih bergantung pada:
Continuous Nitrogen Supply + Pressure Control + Gas Distribution
daripada sekadar memilih nitrogen purity setinggi mungkin.

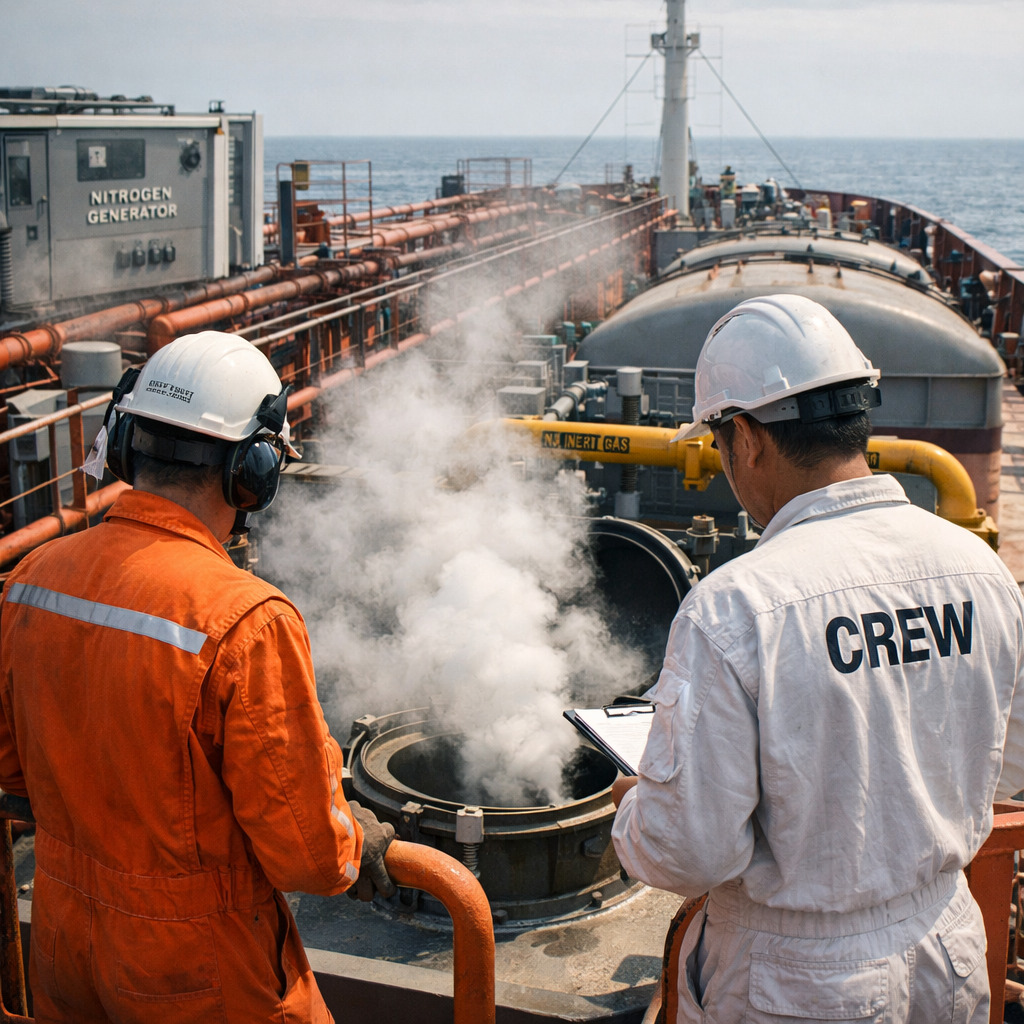

Apa Itu On-Board Nitrogen Generator?
On-board nitrogen generation system menghasilkan nitrogen dari compressed air kemudian mendistribusikannya ke cargo system atau process system yang membutuhkan gas tersebut.

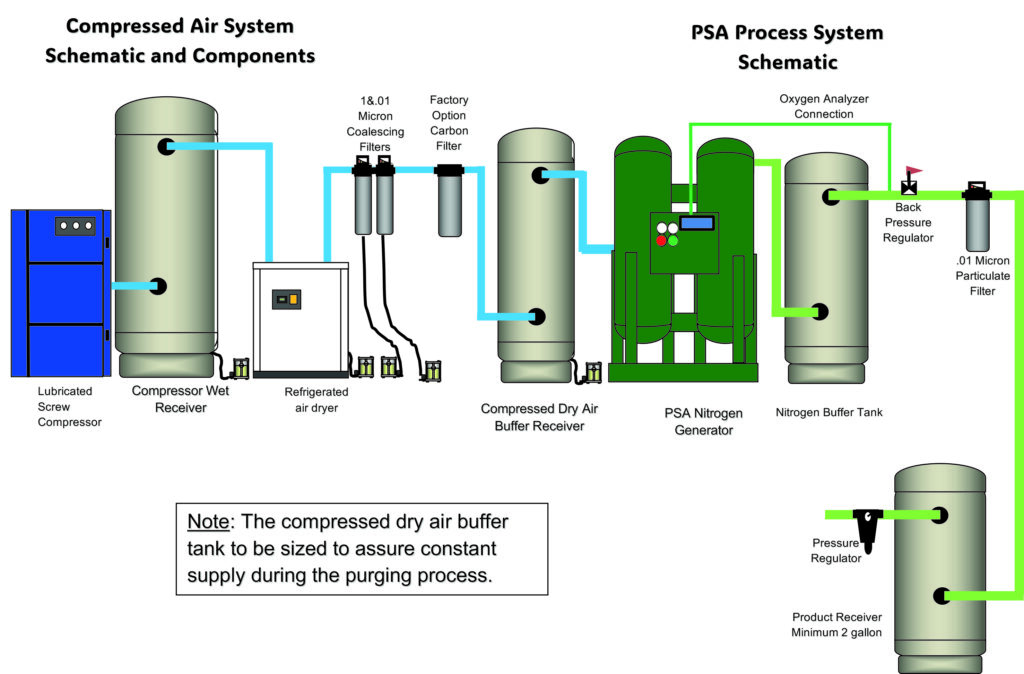

Konfigurasi dapat mencakup:
- Air compressor atau compressed-air supply
- Air receiver
- Compressed-air dryer
- Filtration system
PSA nitrogen generator- Nitrogen buffer tank
- Nitrogen atau oxygen analyzer
- Pressure-control equipment
- Distribution piping
Off-spec gashandling
Susunan aktual bergantung pada utilities yang tersedia di vessel, nitrogen demand, required pressure, ruang mesin yang tersedia, serta prosedur operasi.
Karena itu, vessel operator sebaiknya mengevaluasi keseluruhan sistem mulai dari compressed-air generation dan air treatment hingga nitrogen monitoring serta distribusi ke point of use.

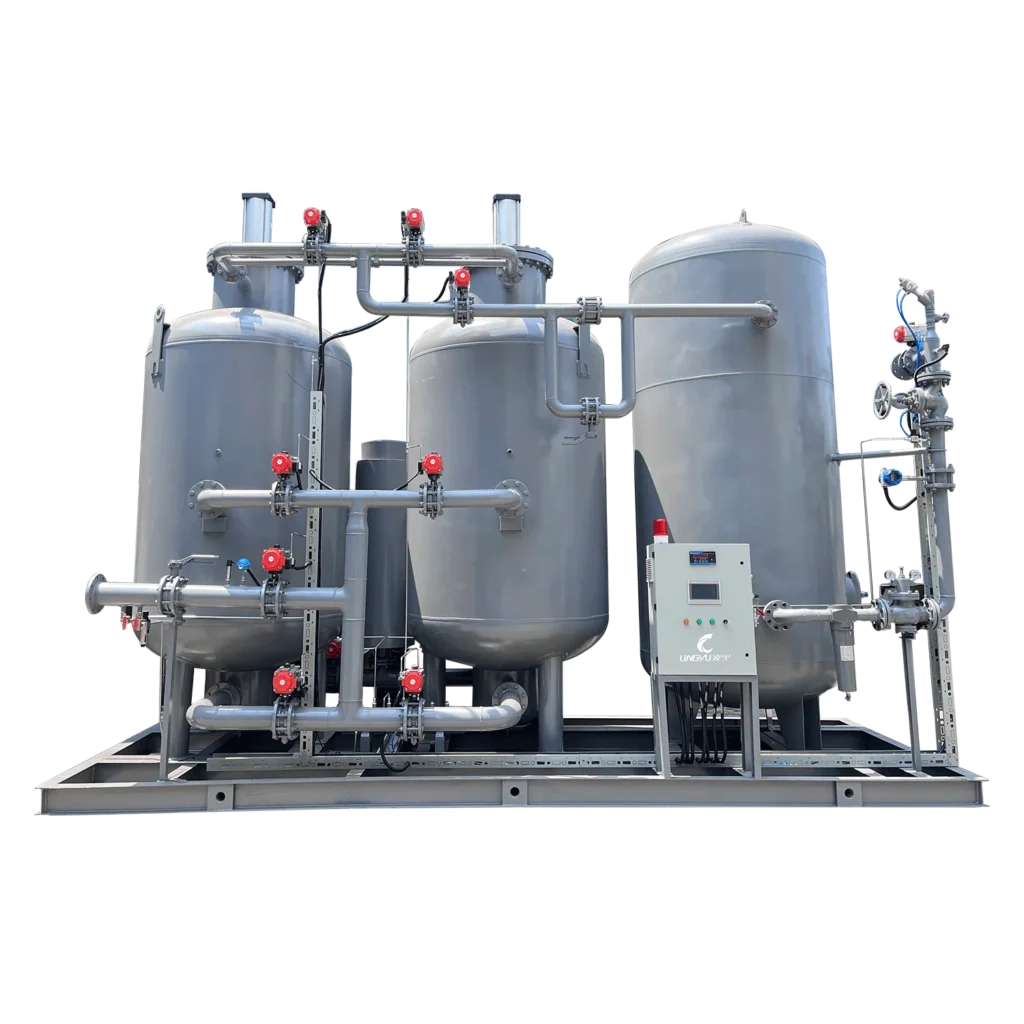

Bagaimana PSA Nitrogen Generator Bekerja?

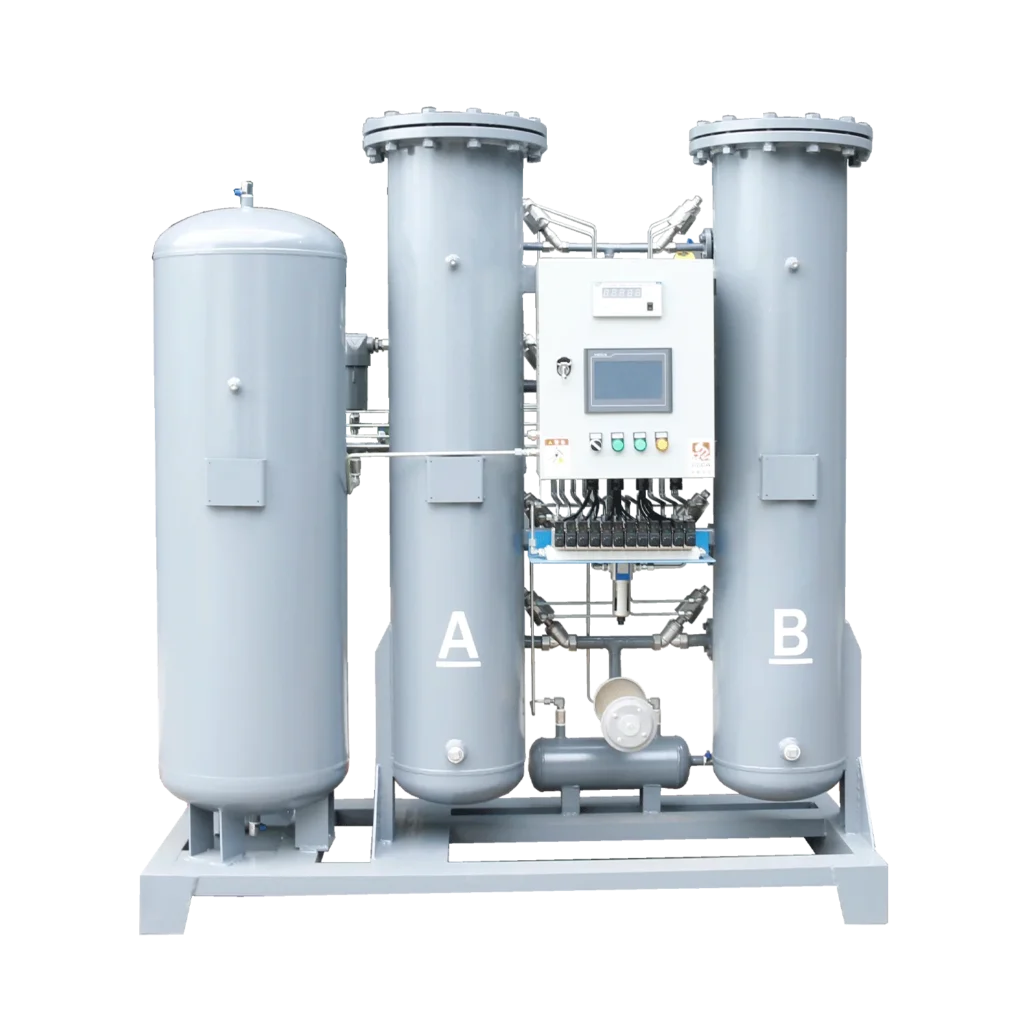

Lingyu PSA nitrogen generator menggunakan dua adsorption tower yang berisi Carbon Molecular Sieve (CMS).
Compressed air yang telah dikondisikan masuk ke salah satu tower. Oxygen lebih dahulu diadsorpsi oleh CMS, sedangkan nitrogen melewati adsorption bed sebagai product gas.
Pada saat yang sama, tower kedua mengalami depressurization dan regeneration.
Kedua tower bergantian secara otomatis untuk mempertahankan produksi nitrogen secara kontinu.
Bergantung pada konfigurasi, sistem kontrol dapat mencakup:
- Pemantauan
nitrogen purity - Pemantauan aliran
- Operasi berbasis PLC
- Alarm
- Penanganan
off-spec gas
Untuk penjelasan proses PSA yang lebih rinci, lihat cara kerja PSA nitrogen generator.
Berapa Nitrogen Purity yang Dibutuhkan Chemical Tanker?
Tidak ada satu nilai nitrogen purity yang benar untuk setiap chemical tanker atau setiap cargo.
Purity yang tepat harus ditentukan berdasarkan kebutuhan operasi aktual.
Faktor penting mencakup:
- Karakteristik cargo
- Maximum allowable oxygen concentration
- Required inerting procedure
- Kondisi operasi tank
- Kebutuhan nitrogen flow
- Kebutuhan pressure
- Cargo-handling procedure
- Persyaratan khusus vessel
Jika tingkat purity tersebut memang memenuhi kebutuhan operasi yang telah ditentukan, 99,5% nitrogen generator dapat menjadi salah satu konfigurasi yang dievaluasi.
Namun, purity yang lebih tinggi tidak boleh dipilih secara otomatis.
Peningkatan nitrogen purity dapat memengaruhi nitrogen recovery, kapasitas produksi yang tersedia, serta konsumsi compressed air.
Karena itu, purity harus diperlakukan sebagai parameter engineering, bukan angka yang harus selalu dimaksimalkan.
Nitrogen Flow Sangat Penting untuk Tank Inerting
Pada chemical tanker, nitrogen flow dapat sama pentingnya dengan purity.
Sistem yang terutama digunakan untuk mempertahankan nitrogen blanket dapat membutuhkan kapasitas yang sangat berbeda dari sistem yang harus melakukan purging atau inerting terhadap satu atau beberapa cargo tank besar dalam waktu terbatas.
Data sizing yang penting meliputi:
- Jumlah cargo tank
- Volume masing-masing tank
- Total volume yang harus diinertisasi
- Konsentrasi oksigen awal
- Target konsentrasi oksigen
- Required purging time
- Kebutuhan beberapa tank secara bersamaan
- Loading dan unloading rate
- Continuous blanketing demand
- Jadwal operasi
Karena itu, nitrogen generator tidak boleh dipilih hanya berdasarkan nominal flow.
Pressure dan Distribution Requirements
Nitrogen generator juga harus sesuai dengan downstream piping, pressure-control equipment, dan cargo-tank system milik vessel.
Required nitrogen pressure dapat berbeda antara blanketing, purging, transfer support, dan operasi lainnya.
Lingyu PSA nitrogen generation system menggunakan inlet compressed-air pressure sekitar:
0,5–0,8 MPa
pada kondisi operasi yang sesuai.
Nilai tersebut adalah feed-air pressure untuk generator, bukan final nitrogen pressure yang dibutuhkan di cargo tank atau point of use.
Jika dibutuhkan delivery pressure yang lebih tinggi, sistem mungkin memerlukan:
- Additional storage
- Pressure boosting
- Downstream pressure-control equipment lainnya
Karena itu, generator flow dan final delivery pressure harus dievaluasi sebagai satu sistem.
Kualitas Compressed Air Penting di Laut
PSA nitrogen generator membutuhkan compressed air yang bersih dan kering.
Moisture, oil, partikel, serta kondisi udara masuk yang tidak sesuai dapat memengaruhi:
- CMS
- Pneumatic valve
- Filter
- Instrumentasi
- Keandalan sistem
Pretreatment system dapat mencakup:
- Air receiver
- Compressed-air dryer
- Pre-filtration
- Oil-removal filtration
- Fine particulate filtration
- Automatic drainage
Jika diperlukan, precision compressed air filter Lingyu dapat digunakan sebagai bagian dari upstream air-treatment system.
Untuk Lingyu PSA nitrogen generation system, parameter yang disebutkan dalam sumber mencakup:
- Maximum inlet-air temperature: sekitar 40°C
- Inlet compressed-air pressure: sekitar 0,5–0,8 MPa
- Nitrogen dew-point performance: sekitar −40°C atau lebih rendah pada kondisi operasi yang sesuai
Keseluruhan sistem tetap harus dikonfigurasi berdasarkan lingkungan vessel, nitrogen demand, dan susunan peralatan aktual.
Monitoring Nitrogen Purity dan Oxygen Level
Dalam cargo inerting dan blanketing, menghasilkan nitrogen hanyalah salah satu bagian dari proses.
Operator juga membutuhkan metode yang sesuai untuk memastikan supplied gas dan atmosfer cargo tank tetap berada dalam kondisi operasi yang dipersyaratkan.
Monitoring dapat mencakup:
Nitrogen purityResidual oxygen- Nitrogen flow
- Supply pressure
- Status operasi
- Kondisi alarm
Penanganan off-spec gas juga perlu dipertimbangkan agar gas di luar specification tidak terus dialirkan ke downstream process.
Monitoring pada nitrogen generator tidak menggantikan tank-atmosphere monitoring atau prosedur operasi vessel jika keduanya memang diwajibkan.
Karena itu, complete inerting system harus dirancang berdasarkan nitrogen production sekaligus verifikasi kondisi aktual di dalam proses.
On-Board Nitrogen Generation vs. Stored Nitrogen
On-board nitrogen generator dapat mengurangi ketergantungan pada external gas supply dan menghasilkan nitrogen sesuai kebutuhan vessel.
Potensi manfaat operasional meliputi:
- Mengurangi cylinder handling
- Mengurangi ketergantungan pada port-side nitrogen supply
- Kontrol yang lebih baik atas ketersediaan nitrogen
- Produksi nitrogen selama pelayaran panjang
- Mengurangi kebutuhan logistik gas berulang
Namun, on-board generation tidak otomatis menjadi opsi dengan biaya terendah untuk setiap vessel.
Evaluasi yang realistis harus mempertimbangkan:
- Annual nitrogen consumption
- Required purity dan pressure
- Generator capacity
- Konsumsi energi compressor
- Kebutuhan perawatan
- Ruang mesin yang tersedia
- Pola operasi vessel
- Ketersediaan nitrogen di pelabuhan
- Storage requirements
- Required redundancy
- Perkiraan umur peralatan
Keputusan harus didasarkan pada lifecycle operation, bukan harga pembelian generator saja.
Pertimbangan Instalasi Marine
Nitrogen generator untuk chemical tanker harus dievaluasi berdasarkan lingkungan instalasi vessel yang sebenarnya.
Faktor penting meliputi:
- Ruang mesin yang tersedia
- Ventilation
- Ambient temperature
- Humidity
- Lingkungan dengan kandungan garam atau sifat korosif
- Maintenance access
- Piping arrangement
- Drainage
- Electrical supply
- Equipment vibration
- Control-system integration
- Required redundancy
- Hazardous-area requirements jika berlaku
- Vessel-specific technical requirements
Kondisi shipboard dapat sangat berbeda dari instalasi industri konvensional di darat.
Karena itu, konfigurasi peralatan, perlindungan terhadap lingkungan, sistem listrik, instrumentasi, accessibility, dan integrasi dengan vessel system harus disesuaikan dengan kondisi instalasi aktual.
Marine Certification dan Compliance
Marine nitrogen system harus dipilih dan dipasang sesuai persyaratan yang berlaku untuk vessel dan operasinya.
Bergantung pada aplikasi, persyaratan dapat meliputi:
- Vessel class
- Flag-state requirements
- Cargo requirements
- Hazardous-area classification
- Electrical standards
- Installation requirements
- Vessel-specific technical requirements
- Applicable marine regulations
Persyaratan yang tepat dapat berbeda antara satu vessel dan vessel lainnya.
Karena itu, equipment certification, classification requirements, hazardous-area suitability, dan compliance lainnya harus ditentukan berdasarkan vessel serta instalasi aktual.
General PSA specification saja tidak cukup untuk membuktikan kesesuaian dengan setiap marine project.
Aplikasi Nitrogen Marine Lainnya
Nitrogen generation juga digunakan dalam marine dan offshore application lain ketika diperlukan controlled gas atmosphere, purging, atau inerting.
Namun, chemical tanker dan oil-and-gas vessel dapat memiliki cargo-handling procedure, gas requirement, operating condition, serta installation requirement yang berbeda.
Karena itu, sistem nitrogen harus dikonfigurasi berdasarkan vessel application tertentu.
Untuk contoh aplikasi vessel lainnya, lihat nitrogen generator untuk dual-engine vessels.
Kesimpulan
Nitrogen Generator for Chemical Tankers dapat menyediakan sumber nitrogen on-board untuk:
- Tank inerting
- Tank blanketing
- Purging
- Perlindungan cargo
- Cargo transfer support tertentu
- Operasi lain yang sesuai
Namun, pemilihan sistem yang tepat membutuhkan lebih dari sekadar menentukan persentase nitrogen purity.
Faktor yang harus dievaluasi bersama meliputi:
Target Oxygen Concentration → Nitrogen Purity → Peak Flow → Tank Volume → Required Purging Time → Delivery Pressure → Compressed-Air Quality → Monitoring → Installation Conditions → Vessel-Specific Requirements
Untuk Lingyu PSA nitrogen generation system yang dibahas dalam sumber:
- Inlet compressed-air pressure: sekitar 0,5–0,8 MPa
- Maximum inlet-air temperature: sekitar 40°C
- Nitrogen dew-point performance: sekitar −40°C atau lebih rendah pada kondisi operasi yang sesuai
- 99,5% nitrogen dapat menjadi salah satu konfigurasi yang dievaluasi jika sesuai dengan kebutuhan operasi yang telah ditentukan
Sistem yang tepat bukan sistem dengan purity atau capacity tertinggi, tetapi sistem yang dirancang sesuai cargo-handling procedure, tank requirements, kondisi operasi, serta lingkungan vessel aktual.
Untuk melihat konfigurasi PSA yang tersedia, kunjungi nitrogen generator Lingyu atau hubungi Lingyu dengan data vessel type, cargo-tank volume, target oxygen concentration, nitrogen flow, pressure, dan kondisi compressed air.
