Compressed air dryer system yang andal bukan sekadar dryer yang dipasang setelah air compressor. Performance dari seluruh treatment system bergantung pada bagaimana receiver, moisture separator, filters, dryer, storage tank, drains, piping, dan point-of-use equipment disusun.
Practical industrial configuration adalah:
air compressor → aftercooler/moisture separator → wet receiver → pre-filter → air dryer → after-filter → dry air receiver → distribution piping → point of use
Arrangement ini membantu mengurangi moisture loading, melindungi dryer, menstabilkan airflow, mengendalikan contamination, serta menyediakan compressed air dengan required pressure dew point dan cleanliness.
Why Compressed Air Dryer System Layout Matters
Atmospheric air secara alami mengandung water vapor. Compression mengonsentrasikan moisture tersebut, dan compressed air juga keluar dari compressor pada temperature yang lebih tinggi.
Ketika udara melewati aftercooler, receiver, piping, dan downstream equipment lainnya, temperature turun. Sebagian water vapor kemudian mengalami kondensasi menjadi liquid.
Jika moisture tidak dikendalikan secara memadai, kondisi tersebut dapat berkontribusi terhadap corrosion, masalah pneumatic equipment, process contamination, coating defects, freezing dalam cold environments, dan additional maintenance.
Properly designed air-treatment system menangani beberapa fungsi yang berbeda:
| Component | Primary Function |
|---|---|
| Compressor | Menghasilkan compressed air |
| Aftercooler | Mengurangi compressed-air temperature |
| Moisture separator | Menghilangkan bulk liquid condensate |
| Wet receiver | Menyangga demand dan memungkinkan additional condensate separation |
| Pre-filter | Melindungi downstream treatment equipment |
| Dryer | Mengurangi water vapor dan mengendalikan pressure dew point |
| After-filter | Mengendalikan downstream particles atau contaminants lainnya |
| Dry receiver | Menyimpan treated compressed air dan mendukung short demand peaks |
| Distribution system | Mengalirkan treated air ke end users |
| Point-of-use treatment | Memberikan additional treatment atau regulation jika diperlukan |
Dryer karena itu merupakan satu bagian dari overall air-treatment system, bukan stand-alone solution untuk setiap contaminant.

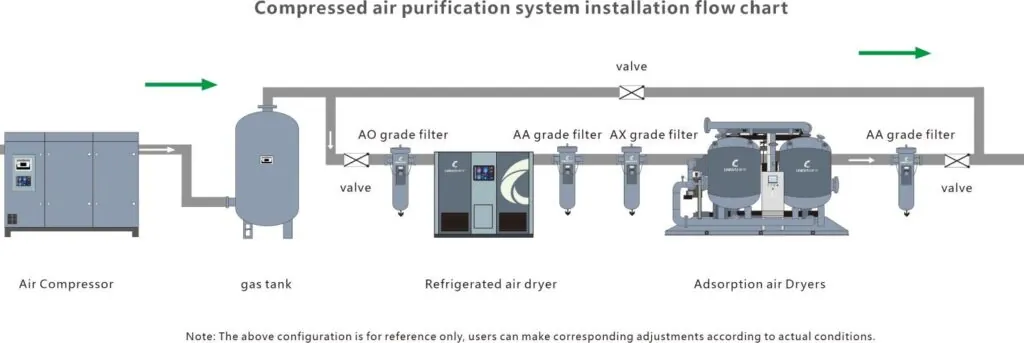

Air Compressor → Wet Receiver → Pre-Filter → Air Dryer → After-Filter → Dry Air Tank → Point of Use
Recommended Compressed Air Dryer System Layout
Common industrial arrangement adalah:
compressor → aftercooler → moisture separator → wet receiver → pre-filter → dryer → after-filter → dry receiver → distribution → point of use
Exact configuration dapat berbeda berdasarkan compressor type, dryer technology, air-quality requirements, operating profile, dan available space.
Rangkaian compressed air treatment products Lingyu mencakup refrigerated dryers, adsorption dryers, combined systems, filtration, dan related equipment untuk berbagai treatment configurations.
1. Air Compressor
Compressor menghasilkan compressed air tetapi tidak dengan sendirinya menyediakan final air quality yang dibutuhkan oleh sebagian besar industrial processes.
Compressed air yang keluar dari compressor dapat mengandung:
- Water vapor
- Condensed water
- Solid particles
- Oil aerosols, tergantung compressor type
- Oil vapor
- Wear debris
- Other system contaminants
Downstream treatment system harus dirancang berdasarkan required final air quality.
2. Aftercooler and Moisture Separator
Compressed air yang keluar dari compressor biasanya panas.
Aftercooler menurunkan temperature, sehingga sebagian water vapor mengalami kondensasi. Downstream moisture separator kemudian menghilangkan sebagian besar bulk liquid water tersebut.
Stage ini dapat secara signifikan mengurangi moisture load pada air dryer.
Mengalirkan udara yang terlalu panas atau liquid condensate dalam jumlah besar langsung ke dryer dapat mengurangi drying performance dan meningkatkan treatment load.
Karena itu, condensate separator harus memiliki drainage system yang andal.
3. Wet Receiver Before the Dryer
Receiver yang ditempatkan upstream dari dryer sering disebut wet receiver.
Typical sequence adalah:
compressor → aftercooler/separator → wet receiver → pre-filter → dryer
Wet receiver menjalankan beberapa fungsi penting.
Additional Condensate Separation
Ketika compressed air terus mendingin di dalam receiver, lebih banyak water dapat mengalami kondensasi.
Menghilangkan liquid tersebut sebelum mencapai dryer mengurangi moisture load pada downstream treatment equipment.
Airflow Buffering
Receiver menyimpan compressed air dan dapat membantu meredam short-duration changes dalam demand.
Hal ini dapat mengurangi sudden airflow peaks yang melewati dryer.
Compressor Control Support
Bergantung pada compressor dan control strategy-nya, properly sized receiver capacity dapat membantu mengurangi excessive loading dan unloading cycles.
Karena itu, receiver volume harus dipertimbangkan sebagai bagian dari compressor control system, bukan dipilih secara terpisah.
Condensate Drainage
Wet receiver harus memiliki effective condensate drain.
Drain yang gagal atau tersumbat memungkinkan water terakumulasi dan akhirnya dapat mengalir ke downstream system.
4. Pre-Filter Before the Dryer
Pre-filter melindungi dryer dari contaminants yang dapat mengurangi performance atau memperpendek equipment life.
Basic arrangement adalah:
wet receiver → pre-filter → dryer
Bergantung pada compressor dan required downstream air quality, upstream treatment dapat mencakup water separator, particulate filter, coalescing filter, atau higher-efficiency oil-removal stage.
Rangkaian precision compressed air filters Lingyu mencakup beberapa filtration grades untuk particle dan residual-oil requirements yang berbeda.
Sebagai contoh:
| Filter Grade | Particle Rating | Residual Oil |
| AO | ≤1.0 μm | ≤3 ppm |
| AA | ≤0.1 μm | ≤0.1 ppm |
| AX | ≤0.01 μm | ≤0.05 ppm |
| ACS | Not specified as a particle grade | ≤0.003 ppm |
Correct combination bergantung pada compressor type, dryer technology, dan final air-quality requirement.
Pre-Filtration for Refrigerated Dryers
Refrigerated dryer menghilangkan moisture melalui cooling dan condensation.
Good upstream filtration membantu mengurangi contamination pada heat exchangers, separator, drains, dan internal passages dryer.
Namun, filtration tidak boleh disamakan dengan drying.
Filter dapat menghilangkan liquid droplets atau aerosols sesuai design-nya, tetapi tidak menggantikan dryer ketika water vapor harus dikurangi hingga specified pressure dew point.
Pre-Filtration for Adsorption Dryers
Pre-filtration menjadi sangat penting pada adsorption drying.
Oil dan bulk liquid contamination dapat merusak desiccant, mengurangi adsorption efficiency, dan memperpendek usable life.
Karena itu, desiccant air dryer harus dipasang dengan upstream treatment yang sesuai dengan desiccant dan inlet-air specification.
5. Refrigerated Air Dryer
Untuk banyak general industrial compressed air systems, refrigerated drying menyediakan moisture control yang memadai.
Sebuah refrigerated air dryer mendinginkan compressed air hingga water vapor mengalami kondensasi. Liquid kemudian dipisahkan dan dibuang secara otomatis.
Untuk teknologi refrigerated dryer konvensional Lingyu tipe AH air-cooled dan WH water-cooled, typical operating specifications meliputi:
| Parameter | Specification |
| Rated inlet pressure | 0.7 MPa |
| Operating range | 0.6–1.0 MPa |
| Rated inlet temperature | 50°C |
| Maximum inlet temperature | ≤80°C |
| Pressure dew point | 2–10°C |
| Rated ambient temperature | 32°C |
| Ambient range | 2–45°C |
| Pressure drop | ≤0.025 MPa |
PDP 2–10°C dapat sesuai untuk banyak indoor industrial applications ketika downstream temperature tetap berada di atas delivered pressure dew point.
6. Adsorption Dryer for Lower Dew Points
Ketika dibutuhkan pressure dew point yang jauh lebih rendah, adsorption technology biasanya dipertimbangkan.
Sebagai contoh, Lingyu CH Series heatless regeneration adsorption dryer memiliki specified PDP −50°C hingga −20°C dalam designated operating conditions.
Adsorption drying sangat relevan ketika compressed air terpapar freezing temperatures atau ketika moisture-sensitive process membutuhkan deeper drying daripada yang dapat diberikan conventional refrigeration.
Karena itu, required PDP harus menentukan dryer technology sebelum system sizing dilakukan.
7. After-Filter After the Dryer
After-filter dipasang downstream dari dryer ketika final air-quality requirement membutuhkan additional particle atau contaminant control.
Typical arrangement adalah:
dryer → after-filter → dry receiver
Untuk adsorption systems, after-filter sangat berguna untuk mengendalikan desiccant dust yang mungkin berpindah ke downstream system.
Hal ini membantu melindungi pneumatic valves, cylinders, instrumentation, process equipment, dan final production systems.
Exact filtration grade harus dipilih berdasarkan specified final air quality, bukan menerapkan filter combination yang sama pada setiap plant.
8. Dry Air Receiver After the Dryer
Receiver kedua dapat dipasang downstream dari dryer dan filters.
Receiver ini biasanya disebut dry receiver.
Fungsi utamanya meliputi menyimpan already-treated compressed air, mendukung short periods of high downstream demand, mengurangi pressure fluctuations, dan membantu menstabilkan delivery ke production network.
Arrangement-nya menjadi:
dryer → after-filter → dry receiver → distribution
Karena receiver berisi treated air, unit ini dapat menyediakan temporary reserve tanpa langsung meningkatkan flow melalui dryer.
Should the Receiver Be Before or After the Dryer?
Kedua posisi dapat berguna karena wet receiver dan dry receiver menjalankan fungsi yang berbeda.
Wet Receiver Before the Dryer
Primary benefits meliputi bulk condensate separation, airflow buffering, dan pengurangan sudden dryer loading.
Dry Receiver After the Dryer
Primary benefits meliputi penyimpanan treated air, mendukung short-duration demand peaks, dan menstabilkan downstream pressure.
Large industrial installations karena itu dapat menggunakan keduanya.
Correct arrangement bergantung pada demand profile, compressor controls, dryer technology, required storage capacity, dan available space.
Receiver Sizing Should Match the System
Tidak ada satu receiver volume yang tepat untuk setiap compressed air station.
Receiver sizing harus mempertimbangkan compressor capacity, control method, allowable pressure variation, demand fluctuations, dan required storage duration.
Receiver tidak boleh ditambahkan hanya dengan asumsi bahwa lebih banyak storage secara otomatis mengurangi energy consumption.
Energy impact-nya bergantung pada bagaimana compressor control system merespons additional storage volume.
Dryer Sizing in the Complete System
Salah satu design error yang paling umum adalah memilih dryer hanya berdasarkan nominal CFM atau m³/min rating compressor.
Actual dryer capacity bergantung pada operating conditions.
Maximum Airflow
Dryer harus menangani maximum realistic airflow yang melewatinya.
Jika beberapa compressors dapat beroperasi secara bersamaan ke common header, combined flow mungkin perlu diperhitungkan.
Inlet Temperature
Compressed-air temperature yang lebih tinggi meningkatkan thermal dan moisture load.
Effective aftercooler dan upstream condensate separator karena itu dapat meningkatkan dryer operating conditions.
Operating Pressure
Dryer capacity berubah sesuai system pressure.
Gunakan actual expected operating range, bukan mengasumsikan nameplate capacity tetap sama pada setiap pressure.
Ambient Temperature
Ambient temperature sangat penting untuk air-cooled refrigerated dryers.
High surrounding temperature membuat condenser heat rejection lebih sulit dan dapat mengurangi effective dryer capacity.
Cooling-Water Conditions
Untuk water-cooled dryers, cooling-water temperature dan pressure merupakan faktor penting.
Lingyu WH Series konvensional menetapkan cooling-water pressure 0.2–0.4 MPa, rated water temperature ≤32°C, dan operating water-temperature range 2–38°C.
Required Pressure Dew Point
PDP menentukan dryer technology yang sesuai.
Jangan memilih refrigerated dryer ketika downstream environment membutuhkan PDP di bawah tingkat yang dapat diberikan technology tersebut secara andal.
Use Correction Factors Instead of Arbitrary Oversizing
Nominal dryer capacity didasarkan pada specified rated conditions.
Ketika actual inlet temperature, pressure, ambient temperature, atau conditions lainnya berbeda dari rating basis, manufacturer correction factors harus diterapkan.
Tujuannya bukan sekadar memasang dryer yang 10%, 20%, atau 30% lebih besar.
Pendekatan yang lebih tepat adalah:
actual peak flow ÷ applicable correction factors = required rated dryer capacity
Exact calculation method harus mengikuti technical data dari selected manufacturer.
Pressure Drop Across the Complete Treatment System
Compressed air system efficiency dipengaruhi cumulative pressure drop melalui:
separator + filters + dryer + valves + piping + fittings + point-of-use equipment
Setiap individual component mungkin hanya memiliki pressure drop yang relatif kecil, tetapi totalnya dapat menjadi signifikan.
Jika excessive pressure loss memaksa compressor beroperasi pada discharge pressure yang lebih tinggi untuk mempertahankan adequate point-of-use pressure, compressor energy consumption dapat meningkat.
Karena itu, pressure drop harus diperlakukan sebagai system-level design parameter.
Reducing Pressure Drop
Beberapa design practices dapat membantu mengendalikan pressure loss.
Pilih filters dan dryers dengan adequate flow capacity, gunakan correctly sized piping, minimalkan unnecessary restrictions, pertahankan heat exchangers dan filters tetap bersih, monitor differential pressure, dan hindari mengoperasikan treatment equipment secara terus-menerus di atas corrected flow capacity.
Untuk applications ketika low dryer pressure drop sangat penting, Lingyu 3-in-1 plate heat exchange refrigerated air dryer memiliki specified pressure drop di bawah 0.015 MPa.
PD design mengintegrasikan evaporator, air-to-air exchanger, dan water separator dalam aluminum plate heat exchanger.
Correct Bypass Arrangement
Maintenance bypass dapat memungkinkan dryer diisolasi tanpa mematikan seluruh compressed air station.
Simplified arrangement dapat mencakup isolation valves pada dryer inlet dan outlet serta bypass line di sekitar treatment equipment.
Selama normal operation, bypass valve harus tetap tertutup.
Jika bypass secara tidak sengaja dibiarkan terbuka, untreated wet air dapat bercampur dengan atau sepenuhnya melewati dried air, sehingga meningkatkan downstream pressure dew point.
Bypass piping juga harus memiliki sizing yang memadai agar tidak menimbulkan excessive restrictions ketika sengaja digunakan.
Condensate Drain Placement
Reliable drainage sangat penting di seluruh wet side dari compressed air system.
Potential condensate collection points meliputi aftercooler separator, wet receiver, pre-filters, refrigerated dryer, dan low points lainnya tempat liquid dapat terkumpul.
Drain failure dapat terjadi dalam dua cara penting.
Failed-closed drain memungkinkan condensate terakumulasi.
Failed-open drain terus-menerus membuang compressed air.
Karena itu, drain condition harus dimasukkan dalam normal system inspection.
Air-Cooled Dryer Installation
Air-cooled refrigerated dryer system membutuhkan ventilation yang memadai di sekitar condenser.
Lingyu AH Series konvensional ditujukan untuk indoor installation pada level concrete floor, dengan minimum clearance sekitar 1.5 m.
Hindari lokasi ketika dryer dapat menarik hot compressor exhaust air atau ketika ventilation openings terhalang.
Dust accumulation pada air-cooled condenser juga dapat mengurangi heat transfer dan harus ditangani berdasarkan actual site conditions.
Water-Cooled Dryer Installation
Water-cooled refrigerated dryer system harus dievaluasi sebagai bagian dari cooling-water infrastructure facility.
Selain pressure dan temperature, cooling-water flow, quality, fouling potential, dan kemampuan plant untuk membuang heat juga perlu dipertimbangkan.
Water cooling dapat menarik untuk large systems atau environments ketika pembuangan condenser heat langsung ke compressor room tidak diinginkan.
Filtration and Dryer Placement for Oil-Sensitive Applications
Moisture hanyalah salah satu compressed-air contaminant.
Ketika final process sensitif terhadap oil, treatment train mungkin membutuhkan multiple filtration stages selain drying.
Sebagai contoh:
compressor → separator → receiver → pre-filtration → dryer → fine filtration → point of use
Activated-carbon treatment juga dapat sesuai ketika final residual-oil requirement membenarkannya.
Complete treatment system harus didasarkan pada final particle, water, dan oil specification.
System Layout for Automotive Manufacturing
Dalam automotive and general manufacturing, compressed air dapat memasok pneumatic tools, cylinders, assembly machinery, dan paint-related equipment.
Users yang berbeda dalam plant yang sama dapat membutuhkan tingkat dryness dan filtration yang berbeda.
General pneumatic equipment dapat dipasok dari main treated-air network, sementara painting atau sensitive processes lainnya mungkin membutuhkan additional point-of-use filtration atau pressure regulation.
System Layout for Electronics Production
Dalam electronics and precision manufacturing, treatment design harus mempertimbangkan seberapa dekat compressed air berinteraksi dengan sensitive components atau processes.
Jika hanya pneumatic actuators yang dipasok, requirements dapat sangat berbeda dari application ketika compressed air berinteraksi langsung dengan production surfaces.
Inilah sebabnya point-of-use specifications harus ditentukan sebelum central dryer dan filter arrangement difinalisasi.
System Layout for Pharmaceutical Applications
Untuk pharmaceutical and biopharmaceutical manufacturing, moisture control hanyalah salah satu bagian dari compressed-air quality.
Dryer tidak secara otomatis menghasilkan sterile atau pharmaceutical-grade air.
Complete treatment, monitoring, validation, filtration, dan distribution strategy harus sesuai dengan intended process dan applicable quality requirements.
Maintenance of the Complete Dryer System
Maintenance harus mencakup seluruh treatment train, bukan hanya berfokus pada dryer.
Monitor Filter Differential Pressure
Peningkatan differential pressure dapat menunjukkan filter loading, contamination, atau excessive flow.
Filter replacement harus didasarkan pada actual condition dan manufacturer recommendations, bukan menunggu hingga terjadi complete blockage.
Inspect Automatic Drains
Pastikan condensate dibuang secara andal dan compressed air tidak terus-menerus hilang melalui failed drain.
Clean Condensers and Heat Exchangers
Dirty heat-transfer surfaces dapat mengurangi refrigerated dryer performance dan meningkatkan operating pressure atau refrigeration load.
Cleaning frequency harus mencerminkan actual environment.
Monitor Pressure Dew Point
Critical applications dapat memperoleh manfaat dari continuous atau periodic downstream PDP measurement.
Trending dew point dapat mengidentifikasi penurunan treatment performance sebelum visible water muncul.
Check System Pressure Drop
Ukur pressure upstream dan downstream dari major treatment components.
Rising differential pressure dapat menunjukkan filter contamination, restricted piping, fouled equipment, atau flow di atas design capacity.
Maintain Adsorption Dryer Components
Untuk adsorption systems, periksa desiccant condition, switching valves, check valves, silencers, purge flow, heaters atau blowers jika berlaku, serta dew-point performance.
Common Compressed Air Dryer System Problems
Water Appears Downstream of the Dryer
Possible causes meliputi drain failure, excessive inlet temperature, airflow di atas corrected dryer capacity, inadequate upstream cooling, refrigeration malfunction, high ambient temperature, incorrect dryer selection, atau downstream temperature di bawah delivered PDP.
Excessive Pressure Drop
Periksa filters, piping diameter, isolation valves, dryer loading, fittings, dan internal contamination.
Jangan mengasumsikan dryer itu sendiri merupakan satu-satunya sumber.
High Outlet Pressure Dew Point
Verifikasi actual inlet flow, inlet temperature, operating pressure, cooling conditions, refrigeration atau regeneration performance, dan required PDP.
Desiccant Dust Downstream
Periksa desiccant condition dan pastikan downstream particulate filter dipilih dan dirawat dengan benar.
Frequently Asked Questions
What Is the Recommended Compressed Air Dryer System Layout?
Common industrial arrangement adalah:
compressor → aftercooler/separator → wet receiver → pre-filter → dryer → after-filter → dry receiver → distribution → point of use
Exact configuration harus disesuaikan dengan compressor, dryer technology, process requirements, dan plant operating profile.
Should the Receiver Be Installed Before or After the Dryer?
Kedua lokasi dapat berguna.
Wet receiver sebelum dryer membantu memisahkan condensate dan menyangga dryer load.
Dry receiver setelah dryer menyimpan treated air dan mendukung short downstream demand peaks.
Banyak larger systems menggunakan keduanya.
Should Filters Be Installed Before or After the Dryer?
Filters dapat dibutuhkan di kedua posisi.
Upstream filters melindungi dryer dari contamination. Downstream filters melindungi equipment dan mengendalikan contaminants berdasarkan final air-quality requirement.
Adsorption dryers umumnya memperoleh manfaat dari downstream filtration untuk desiccant dust.
Does Every Refrigerated Dryer Need the Same Filter Sequence?
Tidak.
Filter arrangement bergantung pada compressor type, contamination level, dryer design, dan final air quality.
Ikuti requirements dari selected dryer dan process specification.
Should the Receiver Always Be Located Immediately Next to the Dryer?
Tidak selalu.
Receiver location harus mempertimbangkan piping, compressor controls, distribution layout, pressure stability, condensate management, dan accessibility.
What Happens If the Dryer Is Undersized?
Possible consequences meliputi elevated outlet PDP, moisture breakthrough, reduced drying performance, high pressure drop, dan increased stress pada dryer components.
Correct solution adalah memverifikasi corrected dryer capacity berdasarkan actual operating conditions.
How Often Should the Complete Dryer System Be Serviced?
Tidak ada universal interval.
Service frequency bergantung pada operating hours, dryer technology, environmental conditions, contamination level, filter loading, condensate production, dan equipment condition.
Monitoring PDP, differential pressure, drains, heat exchangers, dan dryer operating data memberikan maintenance basis yang lebih andal daripada satu fixed calendar schedule.
Design the System as One Treatment Train
Compressed air dryer system harus dirancang sebagai complete treatment train, bukan sekadar kumpulan individual components.
Practical starting point adalah:
compressor → aftercooler/separator → wet receiver → pre-filter → dryer → after-filter → dry receiver → distribution → point of use
Wet receiver mengurangi liquid loading dan menyangga demand. Pre-filter melindungi dryer. Dryer mengendalikan water vapor dan pressure dew point. After-filter mengendalikan remaining contaminants. Dry receiver menyimpan treated air dan membantu mendukung downstream demand.
Layout terbaik tidak selalu merupakan layout dengan dryer terbesar, filters terbanyak, atau dew point serendah mungkin. Layout yang tepat adalah yang menyediakan required airflow, pressure, cleanliness, dan pressure dew point di point of use dengan acceptable pressure loss dan lifecycle cost.
Untuk project-specific layout, sizing, atau dryer selection, hubungi Lingyu dengan compressor configuration, maximum airflow, operating pressure, inlet temperature, required PDP, final air-quality requirements, dan plant demand profile.
